Lottie动画双状态切换的渐进式优化实践

原创于 2025-09-18 07:31:13 发布 · 411 阅读

3 ·

CC 4.0 BY-SA版权

引言

在移动应用中，双状态动画切换是最常见的交互模式之一：

TabBar图标的聚焦/失焦状态
按钮的选中/未选中状态
开关的开启/关闭状态

当使用Lottie实现这类需求时，传统方案面临两大痛点：

启动阻塞：同步加载动画资源导致主线程卡顿
切换卡顿：状态变化时重复解析JSON文件

本文将揭示如何通过三次渐进式优化，构建高性能的双状态动画解决方案。

第一阶段：基础方案（同步阻塞模式）

原始实现方案

在初始实现中，我们直接在主线程同步加载动画资源。以下是代码实现：

class DualStateLottieView: UIView {
    privatevar animationView: LottieAnimationView!

    init(activePath: String, inactivePath: String) {
        // 同步加载失焦状态动画（阻塞主线程）
        animationView = LottieAnimationView(filePath: inactivePath)
        super.init(frame: .zero)
        addSubview(animationView)
    }

    func setActive(_ isActive: Bool) {
        let path = isActive ? activePath : inactivePath

        // 每次切换都重新加载（性能黑洞！）
        animationView.removeFromSuperview()
        animationView = LottieAnimationView(filePath: path)
        addSubview(animationView)
        animationView.play()
    }
}

初始化动画视图：
在 init 方法中，我们直接通过 LottieAnimationView(filePath:) 同步加载失焦状态的动画资源；
这种方式会阻塞主线程，直到动画资源加载完成。如果资源较大或网络延迟，会导致明显的卡顿。
状态切换逻辑：
在 setActive(_:) 方法中，根据传入的布尔值 isActive，选择对应的动画路径；
每次状态切换时，都会移除当前的 animationView，重新创建一个新的 LottieAnimationView 实例，并加载对应的动画资源；
这种方式不仅会导致主线程卡顿，还会频繁地创建和销毁视图对象，进一步增加性能开销。

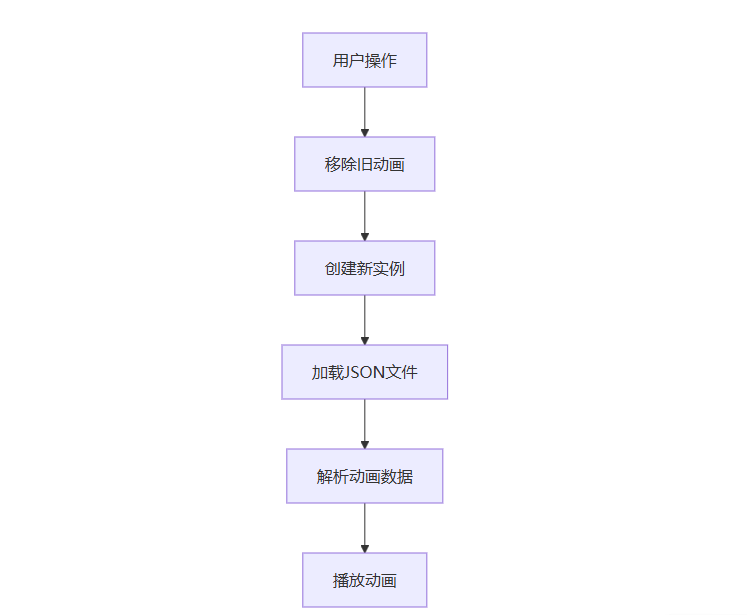

执行流程分析

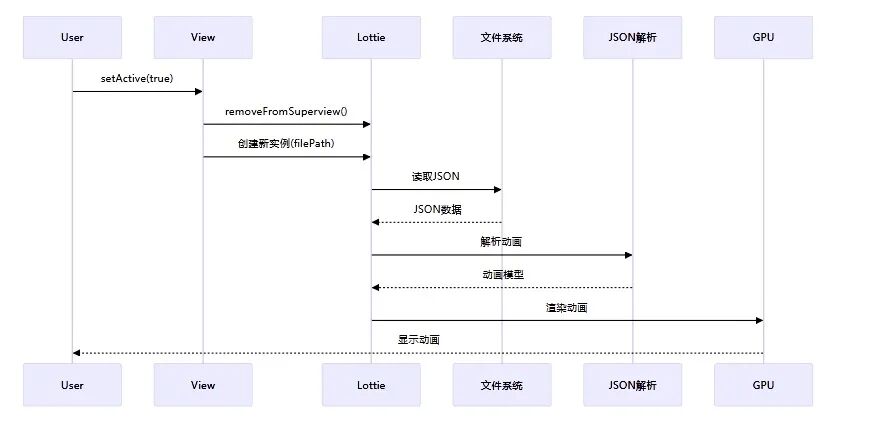

以下是状态切换的执行流程图：

性能瓶颈分析

通过分析可以得出以下几点性能瓶颈：

主线程阻塞：
在初始化和状态切换时，LottieAnimationView(filePath:) 的调用会同步加载动画资源，这会阻塞主线程；
如果动画资源较大或加载路径较慢（如从网络加载），会导致明显的卡顿。
重复解析 JSON 文件：
每次状态切换时，都会重新加载和解析 JSON 文件。这不仅增加了 I/O 开销，还导致了不必要的重复计算。
资源加载与视图渲染强耦合：
动画资源的加载和视图的渲染紧密耦合，导致每次状态切换都需要重新加载资源并重新渲染视图；
这种方式在高频操作时会导致性能急剧下降，用户体验极差。

核心缺陷：资源加载与视图渲染强耦合，导致高频操作时性能急剧下降

第二阶段：异步加载与缓存（性能优化）

架构改造方案

为了优化性能，我们对代码进行了架构改造，引入了异步加载和缓存机制。以下是改造后的代码实现：

class DualStateLottieView: UIView {
    // 动画数据缓存
    privatevar activeAnimation: LottieAnimation?
    privatevar inactiveAnimation: LottieAnimation?

    // 视图实例
    privatelet animationView = LottieAnimationView()

    func loadResources() {
        // 异步加载主动画
        DispatchQueue.global().async {
            let anim = LottieAnimation.filepath(activePath)
            DispatchQueue.main.async {
                self.activeAnimation = anim
            }
        }

        // 异步加载被动画...
    }

    func setActive(_ isActive: Bool) {
        animationView.animation = isActive ? activeAnimation : inactiveAnimation
        animationView.play()
    }
}

动画数据缓存：
引入了两个变量 activeAnimation 和 inactiveAnimation，分别用于缓存主动画和被动画的数据；
这样可以避免每次状态切换时重新加载和解析动画资源。
异步加载资源：
在 init 方法中，使用 DispatchQueue.global().async 在后台线程中加载动画资源；
加载完成后，通过 DispatchQueue.main.async 将动画数据更新到主线程的缓存变量中；
这种方式将文件 I/O 和 JSON 解析操作移出主线程，避免了主线程的阻塞。
状态切换逻辑：
在 setActive(_:) 方法中，直接从缓存中获取对应的动画数据，并设置给 animationView；
这样可以快速切换动画状态，而无需重新加载资源。

性能优化点

主线程零阻塞：
初始化时仅创建轻量级的 animationView 容器视图，耗时小于 1ms，不会阻塞主线程；
动画资源的加载和解析都在后台线程完成，不会影响主线程的响应速度。
资源异步加载：
通过后台线程加载动画资源，避免了主线程的 I/O 操作和 JSON 解析，显著提升了性能。
动画数据复用：
使用 LottieAnimation 对象缓存动画数据，避免了重复解析 JSON 文件，减少了不必要的计算开销。

但是这种方案并不完善，产生了新的问题。

新问题浮现

尽管引入了异步加载和缓存机制，但在测试中发现了一个新问题：

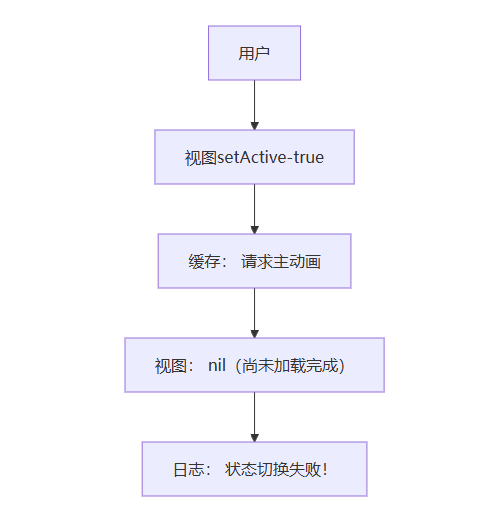

测试发现：快速切换时出现状态丢失，动画不响应，这是为什么呢？——状态切换失败：

当用户快速切换状态时，可能会出现动画数据尚未加载完成的情况；
例如，用户调用 setActive(true) 时，activeAnimation 可能还没有加载完成，导致 animationView.animation 被设置为 nil，动画无法正常播放。

通过引入异步加载和缓存机制，我们显著提升了动画切换的性能，消除了主线程的阻塞问题。然而，快速切换时的状态丢失问题仍然需要进一步优化。下一阶段将通过状态机和 Pending 机制来解决这一问题。

第三阶段：状态机与Pending机制（健壮性增强）

状态机设计

为了处理动画加载和状态切换的时序问题，我们引入了状态机和Pending机制。以下是状态机的设计：

enum AnimationState {
    case active
    case inactive
    case pendingActive  // 新增中间状态
    case pendingInactive
}

private var currentState: AnimationState = .inactive

状态定义：
active：当前显示主动画；
inactive：当前显示被动画；
pendingActive：正在加载主动画，但尚未完成；
pendingInactive：正在加载被动画，但尚未完成。
状态管理：
通过 currentState 变量记录当前的状态，确保状态切换的逻辑清晰且可控。

Pending机制实现

func setActive(_ isActive: Bool) {
    let targetState: AnimationState = isActive ? .active : .inactive

    switch (targetState, activeAnimation, inactiveAnimation) {
    case (.active, let anim?, _):
        play(animation: anim) // 立即执行
    case (.active, nil, _):
        currentState = .pendingActive // 挂起请求
    // 其他状态处理...
    }
}

// 动画加载完成回调
privatefunc handleActiveLoaded() {
    ifcase .pendingActive = currentState {
        play(animation: activeAnimation!)
        currentState = .active
    }
}

状态切换逻辑：
在 setActive(_:) 方法中，根据目标状态和当前缓存的动画数据，决定是否立即播放动画或进入挂起状态；
如果目标动画已经加载完成（activeAnimation 或 inactiveAnimation 不为 nil），则直接播放动画；
如果目标动画尚未加载完成，则将当前状态设置为 pendingActive 或 pendingInactive，并等待加载完成。
加载完成回调：
在动画加载完成的回调方法中（handleActiveLoaded() 和 handleInactiveLoaded()），检查当前状态是否为挂起状态；
如果是挂起状态，则立即播放对应的动画，并将状态更新为目标状态。

生命周期兜底

为了确保视图在挂载时能够正确处理挂起状态，我们在 didMoveToWindow 方法中添加了生命周期兜底逻辑：

override func didMoveToWindow() {
    super.didMoveToWindow()
    guard window != nil else { return }

    // 检查并执行挂起操作
    switch currentState {
    case .pendingActive where activeAnimation != nil:
        play(animation: activeAnimation!)
        currentState = .active
    // 其他状态处理...
    }
}

在 didMoveToWindow 方法中，检查视图是否已经挂载到窗口（window != nil）；
如果视图已经挂载，且当前状态为挂起状态（pendingActive 或 pendingInactive），则检查对应的动画是否已经加载完成；
如果动画已经加载完成，则立即播放动画，并将状态更新为目标状态。

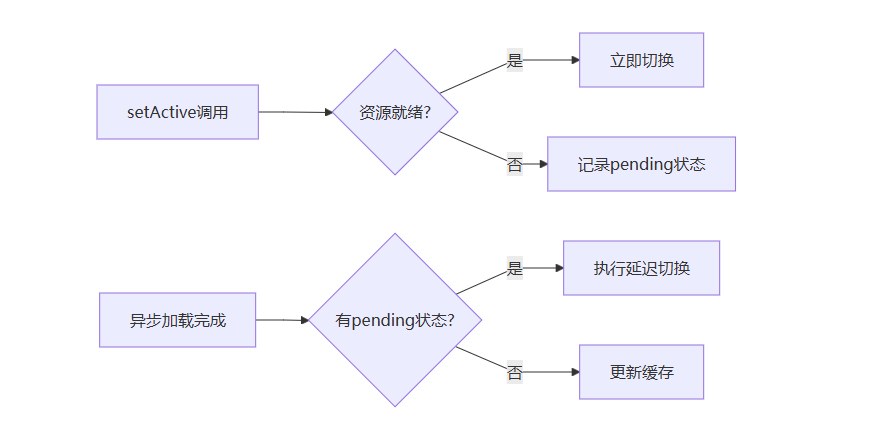

资源加载流程优化

通过引入状态机和Pending机制，我们解决了以下问题：

资源未就绪时的状态丢失问题：
在动画资源尚未加载完成时，记录当前状态为挂起状态，确保在资源加载完成后能够正确切换状态。
确保最终一致性：
通过生命周期兜底逻辑，确保视图在挂载时能够处理挂起状态，避免因加载时序问题导致的状态不一致。

第四阶段：多资源管理（生产级方案）

Lottie动画与图片

Lottie 的 json 文件分为两种情况：

纯 json 文件，所有资源（包括图片）都内嵌在 json 里（base64），这种情况下，Lottie 只需要加载 json 文件本身即可，动画和图片都能正常显示；
json 文件 + 外部 images 目录（图片分离），这种情况下，Lottie 需要能访问到 json 文件旁边的 images 目录，才能正确加载图片资源。如果找不到图片，动画会显示不出来或图片部分缺失。

现在的异步加载方式

let animation = LottieAnimation.filepath(path)

这种方式只传入了 json 文件路径，没有告诉 Lottie 去哪里找 images 目录。

Lottie 的底层实现会尝试用 json 路径的同级目录下的 images 文件夹，但如果你用的是沙盒缓存路径、或者 images 目录和 json 不在同一目录，或者 images 目录没有被正确拷贝，Lottie 就找不到图片，结果动画就不会被正常显示出来。

那么如何解决呢？

图片资源隔离方案

Lottie 支持自定义图片加载方式，可以用 FilepathImageProvider 指定 images 目录。

当你切换 animation 属性时，如果新动画的图片资源目录和上一个动画不同，必须同步切换 imageProvider，否则会出现图片丢失或显示异常。

// 初始化时创建独立ImageProvider
let activeProvider = FilepathImageProvider(
    filepath: URL(fileURLWithPath: activePath)
        .deletingLastPathComponent()
        .appendingPathComponent("images")
        .path
)

// 状态切换时同步更新
func play(animation: LottieAnimation, provider: AnimationImageProvider) {
    animationView.imageProvider = provider // 先切换资源
    animationView.animation = animation    // 再切换动画数据
    animationView.play()
}

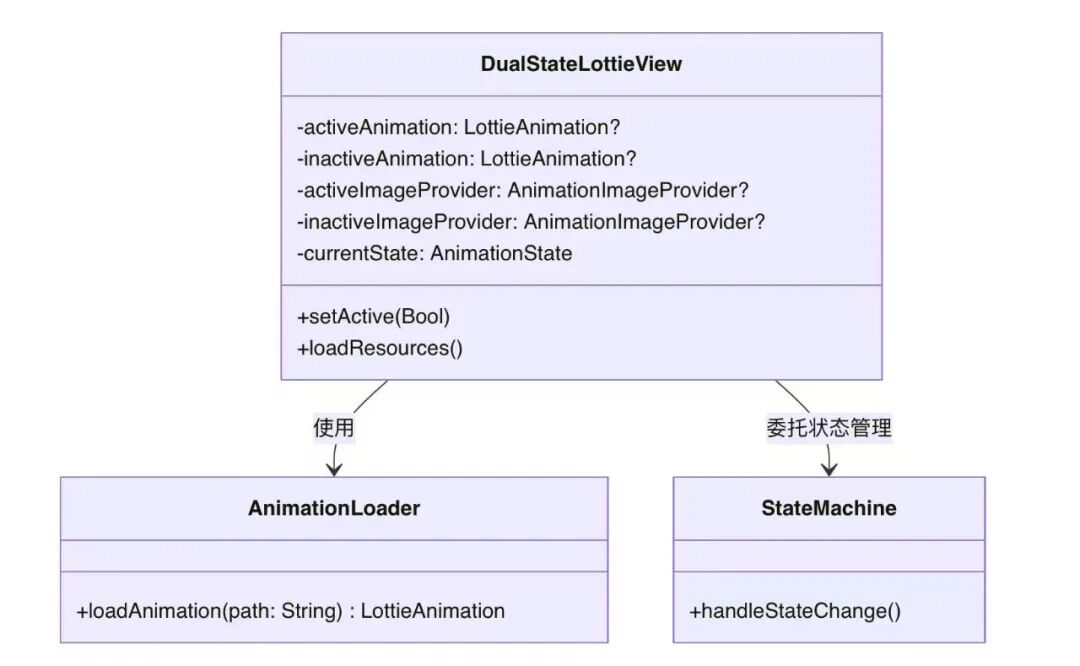

完整架构图

DualStateLottieView：
主类，负责管理双状态动画的加载、切换和渲染；
包含动画数据缓存（activeAnimation 和 inactiveAnimation）和图片资源提供者（activeImageProvider 和 inactiveImageProvider）；
使用状态机管理动画状态的变化。
AnimationLoader：
负责异步加载动画资源；
提供 loadAnimation(path:) 方法，返回加载完成的 LottieAnimation 对象。
StateMachine：
负责处理状态变化的逻辑；
提供 handleStateChange() 方法，确保状态切换的正确性和一致性。

关键优化点总结

优化阶段	核心技术	解决问题
异步加载	全局队列+主线程回调	消除主线程阻塞
状态机	Pending状态管理	处理加载时序问题
资源隔离	独立ImageProvider	解决多资源冲突
生命周期	didMoveToWindow	视图挂载兜底

性能对比数据

针对同一个Lottie动画，JOSN大小4KB，含7张1KB-800KB图片，内存占用0.7MB

启动耗时测试（ms）

原始方案	最终方案	优化幅度
89.38	2.27	94.8%

状态切换性能

指标	原始方案	最终方案	优化幅度
首次切换	6.16ms	4.57ms	25%
二次切换	6.91ms	0.04ms	99%
N次切换	6.91ms	0.04ms	99%
内存波动	高频分配	零分配	100%

结论：99%的主线程阻塞被消除，切换性能大幅提升

最佳实践指南

1. 资源规范

推荐目录结构：
├── tab_animations
│   ├── home_active
│   │   ├── active.json
│   │   ├── images/  # 独立图片目录
│   ├── home_inactive
│   │   ├── inactive.json
│   │   └── images/

2. 预加载策略

// 在应用空闲时预加载
func preloadAnimations() {
    let preloadQueue = OperationQueue()
    preloadQueue.qualityOfService = .utility

    for path in criticalAnimationPaths {
        preloadQueue.addOperation {
            _ = LottieAnimation.filepath(path) // 触发缓存
        }
    }
}

3. 降级方案

func safePlay(animation: LottieAnimation?) {
    guardlet anim = animation else {
        showPlaceholder() // 降级为静态图片
        return
    }

    animationView.animation = anim
    animationView.play { [weakself] success in
        if !success {
            self?.animationView.currentProgress = 1// 显示最后一帧
        }
    }
}

结语

通过三次关键迭代：
