【文末有惊喜！】Hive SQL血缘关系解析与应用

本文字数：7860字

预计阅读时间：20分钟

＋

1 研究背景

随着企业信息化和业务的发展，数据资产日益庞大，数据仓库构建越来越复杂，在数仓构建的过程中，常遇到数据溯源困难，数据模型修改导致业务分析困难等难题，此类问题主要是由于数据血缘分析不足造成的，只有强化血缘关系，才能帮助企业更好的发挥数据价值。

SQL血缘关系是数据仓库模型构建的核心依赖。通过对SQL语句进行梳理与解析，得到各个业务层表之间依赖关系和属性依赖关系，并进行可视化展示，形成数据表和属性血缘层次关系图，充分展示了原始字段数据与数据模型的映射关系。拥有良好的SQL血缘关系系统，不仅有利于数据分析师对业务场景的梳理，还极大帮助对其数仓分层的构建，同时对企业数据质量控制方面起到很好的朔源作用，对构造数据链路图，监控数据变化起到很好的辅助作用。

市场存在一系列血缘关系解析工具，如Druids，但由于只支持对mysql语句的解析，且解析力度不够，不支持复杂的sql逻辑等问题，导致无法在企业中得到广泛使用。同样的hive自身的血缘解析往往在sql执行之后，才可得到解析结果，如果sql执行比较耗时，导致血缘关系无法快速展现，同时造成没有办法提前进行元数据安全和权限认证等问题，在企业真实应用中有一定的限制。

本文结合公司自身业务，研究Hive血缘关系解析源码，并进行优化，首先简化SQL语句剪枝和对包含CTE别名数据表的识别与剔除，降低SQL解析的复杂性，提高血缘解析性能；其次，提供元数据信息服务模块，既保证元信息的完整性，又提供安全的数据表权限认证，维护数据表的操作权限，保证操作的安全性；然后,将postExecuteHook前置，即在SQL执行物理优化前即可获得SQL 的血缘关系，极大提高了获取SQL血缘关系的效率，后续将对这些优化策略进行逐一展开。

＋

2 相关技术介绍

2.1 SQL血缘关系介绍

在数据仓库构建的过程中，SQL血缘关系体现了各个数据表以及相关属性的依赖关系。SQL血缘关系即是对业务流程涉及到的模型表进行梳理，它包含了集群血缘关系、系统血缘关系、表级血缘关系和字段血缘关系，其指向数据的上游来源，向上游追根溯源。通过简单的SQL语句展现各个表之间的数据关系。

INSERT overwrite TABLE ads_shmm_wap_homepage_s3_nu_retention_1d_di PARTITION ( dt = $ { SYSTEM_BIZDATE }) SELECT a.source_first_id, a.source_second_id, a.source_third_id, b.vst_cookie  FROM ( SELECT source_first_id, source_second_id,  source_third_id, vst_cookie FROM ads_shmm_wap_homepage_s3_new_cookie_di WHERE dt = $ [ yyyyMMdd - 2  ] ) a JOIN ( SELECT vst_cookie FROM ads_shmm_wap_homepage_cookie_di WHERE dt = $ {  SYSTEM_BIZDATE } ) b ON a.vst_cookie = b.vst_cookie;

图2-1 业务SQL解析样例示意图

通过SQL血缘关系解析，得到的对应的血缘关系依赖图，如下图所示：

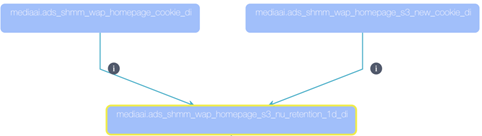

图2-2 数据表血缘关系依赖示意图

对应字段关系示意图如下所示：

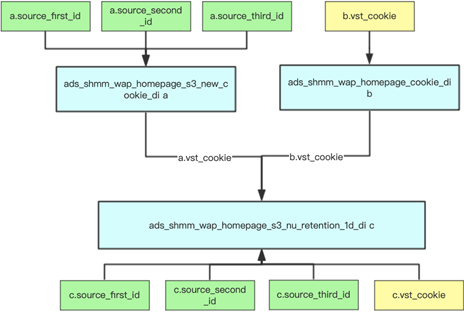

    图2-2 数据表字段级别血缘关系依赖示意图

血缘关系一般是指表级和字段级，其能清晰展现数据加工处理逻辑脉络，快速定位数据异常字段影响范围，准确圈定最小范围数据回溯，降低了理解数据和解决数据问题的成本。同时数据血缘关系可与数据质量监控系统进行完美的整合，重要数据质量检测异常结果可通过数据血缘关系直接定位影响范围。



2.2 ANTLR技术介绍

Atlas是Apache开源的元数据治理方案。Hook执行中采集数据(如hivehook)，发送Kafka，消费Kafka数据，生成Relation关系保存图数据库Titan，并提供REST接口查询功能，支持表血缘，列级支持不完善。

Durid虽在SQL解析中发挥很大的作用，但主要支持Mysql 语法，对Hive SQL仅仅是支持一些简单的操作。

Antlr作为一个强大的解释器，用来读取，处理，执行或翻译结构化文本或二进制文件。通过 Antlr可以构造出相应的词法分析器 (Lexer)、语法分析器 (Parser) 和树分析器 (TreeParser)。自动构建解析树的解析器，用于表示语法如何匹配输入的数据结构;自动生成树遍历器，遍历AST树的节点以执行特定于应用程序的代码。现通过ANTLR Works展示词法分析与语法分析的处理过程，举例如下：

insert into  b SELECT c FROM a

经词法分析，识别字符串中单词，并对字符串进行分类，得到token集合，具体流程如下图所示：

图 2-3 SQL词法分析执行流程图

通过SQL词法分析&
