Kata IO 优化：使用 passthrough-fd 技术大幅提升 IO 性能

背景

当前 Kata 的 IO 实现路径过长，效率过低，复制 10GB 文件竟然需要长达 10 分钟的时间才能完成，针对此情况 Kata 社区成员 @lifupan^[1] （Kata AC Member） 和 @frezcirno^[2] 提交了一系列代码通过 passthrough fd 技术大幅改善和提升了 IO 性能。

传统的 IO

在使用 passthrough fd 技术（以下有时会简称为 pass-fd）实现 IO 以前，Kata 的 IO 流是通过 ttrpc + virtio-vsock 实现的。由 Host 上的 kata-shim（containerd-shim-kata-v2）进程来打开 containerd 通过 shimv2 接口传递过来的 FIFO 路径名，这时我们得到三个 fd（file descriptor，以下简称 fd），分别对应 stdin, stdout 和 stderr，kata-shim 中会启动三个线程分别处理三个 IO 流，这样等于在 kata-shim 中维护了三个 buffer，kata-shim 作为中间人要把 stdin, stdout 和 stderr 读到自己的 buffer 中之后才能通过 ttrpc over vsock 发送到最终目的地，在这个过程中 kata-shim 的三个线程作为 ttrpc over vsock 的 client 是必不可少的。下图展示了 stdin 在 kata 中原本的处理流程，为了简洁省略了 stdout 和 stderr。

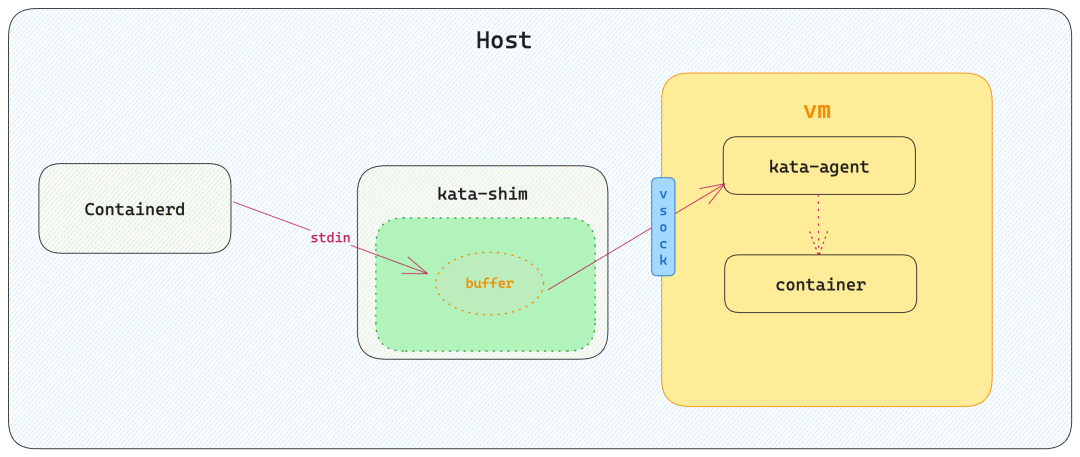

Kata 传统 IO 示意图

什么是 passthrough-fd 技术

pass-fd 技术是 dragonball 在其 hybrid-vsock 实现的基础上增加对 recv-fd 的支持，使得 dragonball 的 hybrid-vsock 模块可以直接接收文件描述符从而能够直接读取或写入 host 上的 fd，这样可以省略掉转发的中间层（因为原来 hybrid-vsock 不支持接收 fd，那么就只能增加一个中间层来读取 fd 的内容再转发给 hybrid-vsock 了），如下图我们省略了中间层相当于将 IO 流直接通到了 kata-agent 上。

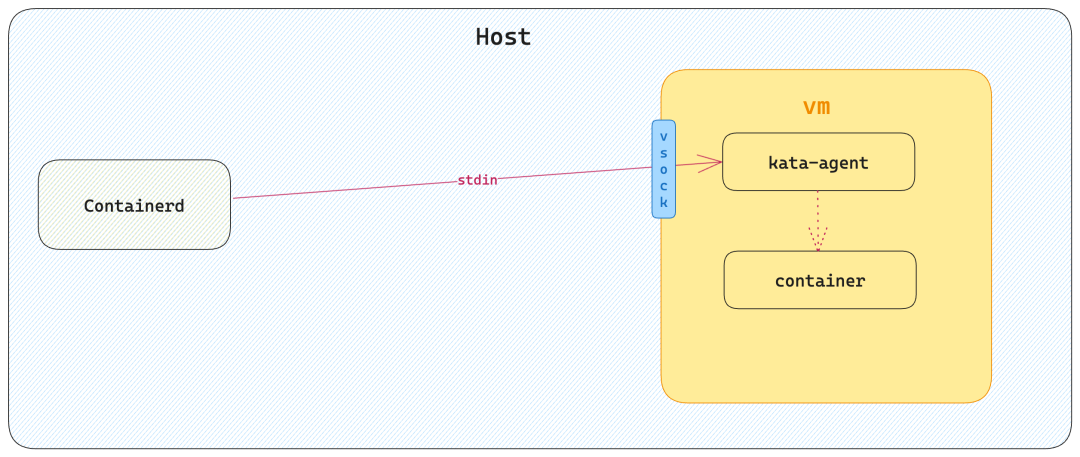

passthrough-fd IO 示意图

passthrough-fd 技术细节

怎么打开和配置

首先 pass-fd IO 特性通过 kata 配置文件中的两个配置项 use_passfd_io 和 passfd_listener_port 来控制，第一个配置项 use_passfd_io 是特性的开关，第二个配置项则是用来控制 agent 端的 listen 端口的，默认值为 1027。

业务流程

1.kata-agent 端会启动一个 server listen 到配置项 passfd_listener_port 所指定的端口上。2.kata-shim 会在 create container 阶段将 stdin, stdout 和 stderr 的 fd 通过 sendfd 的方式发送给 dragonball 的 hybrid-vsock 模块，从而连接上第一步中 kata-agent 端启动的 server。3.agent 端的 server 会通过 accept 得到该连接的 fd 和 host-port，并以 host-port 作为标识将建立的连接保存下来，现在 agent 端得到了 stdin，stdout 和 stderr 三条连接并分别以 stdin-port, stdout-port 和 stderr-port 作为标识。4.随后 kata-shim 在通过 rpc 调用 agent 的 create_container 的时候会将 stdin-port，stdout-port 和 stderr-port 作为 rpc 请求发送给 agent。5.agent 在接到 create_container 的 rpc 请求后通过 stdin-port，stdout-port 和 stderr-port 将第三步中保存的三条连接分别取出然后分别跟容器的 stdin，stdout 和 stderr 建立转发关系【注释1】。

借用 github pull request 的图片可以跟直观的了解以上的业务流程：

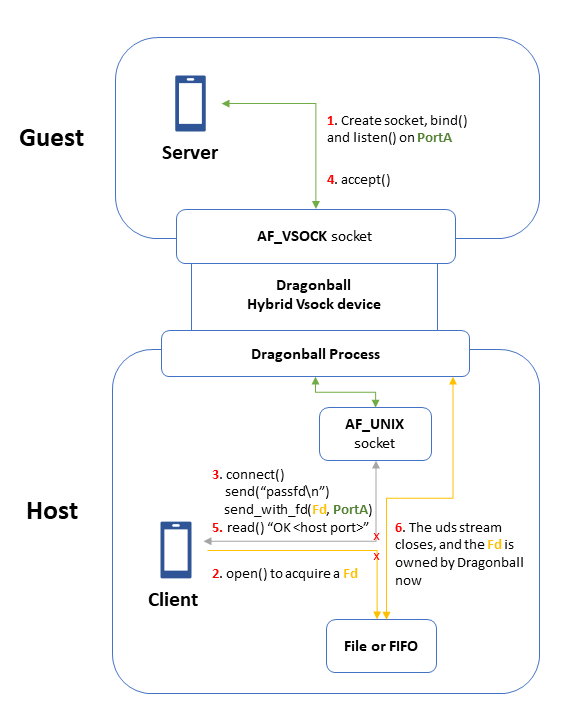

passthrough-fd IO 业务流程图

性能对比

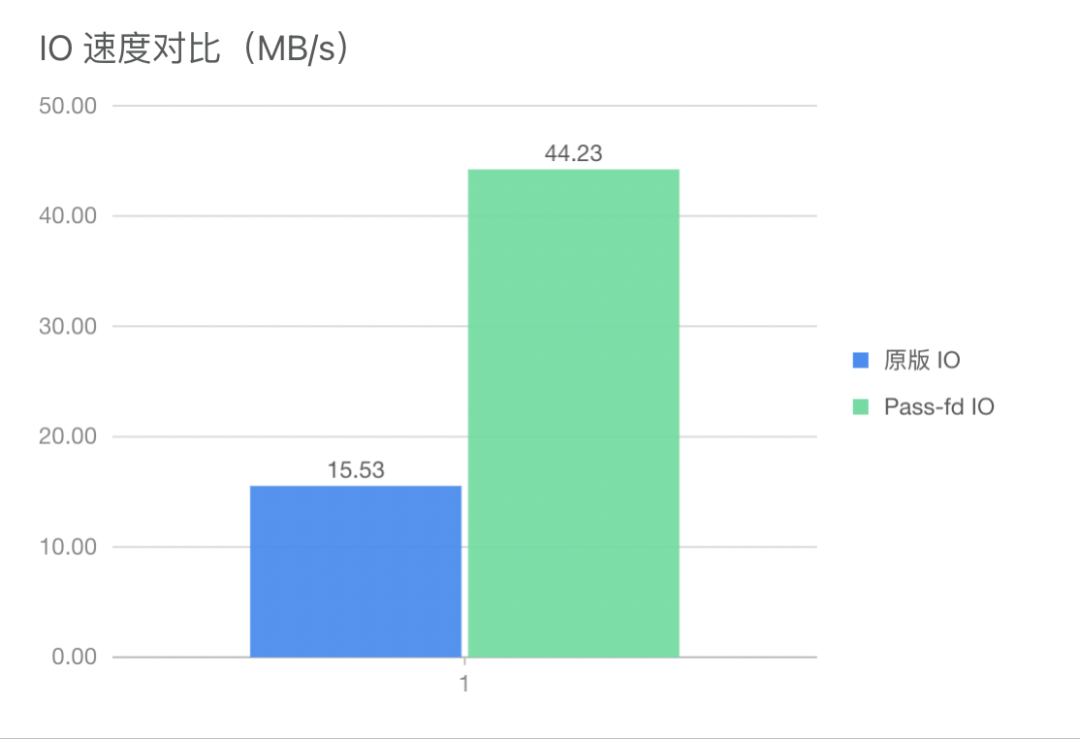

IO 速度对比图

在 IO 速度上，pass-fd IO 比原版 IO 提高了 185%。

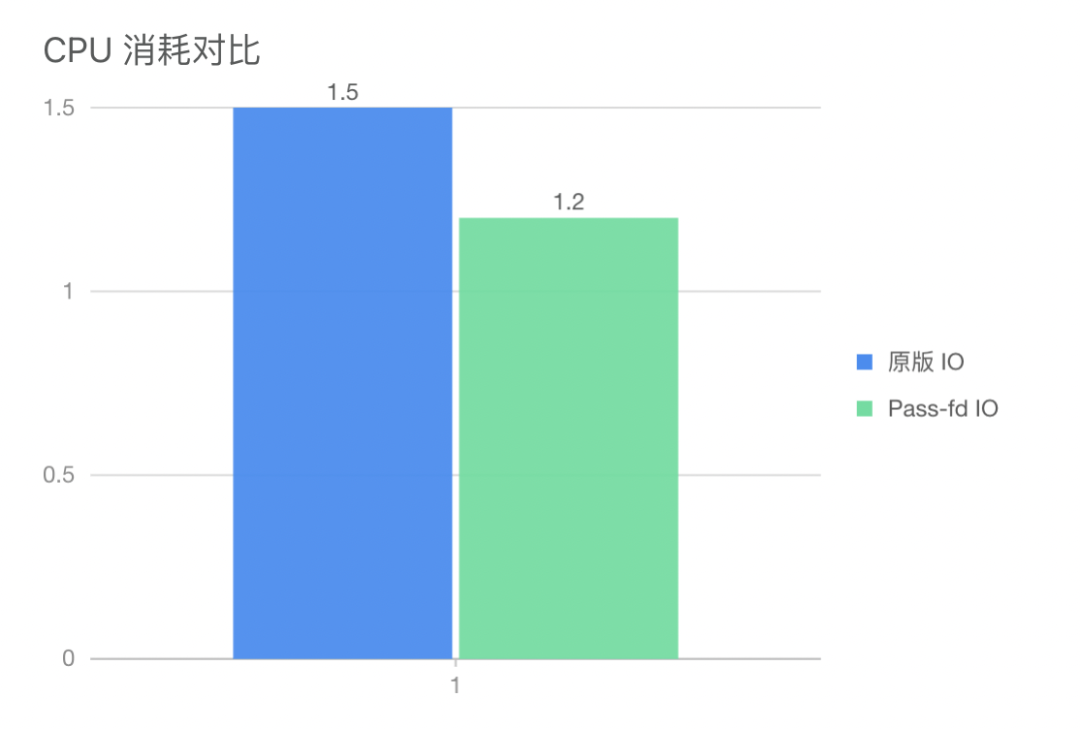

CPU 使用率对比图

在 CPU 上 pass-fd IO 比原版 IO 节省了 20%。

写在最后

passfd-io 在性能和资源消耗上都比 Kata 原本的 IO 实现有着较大的优势，如果您正在使用 Kata 并且 vmm 选用了 dragonball 的话大可以尽快切换到 passfd-io 上去了。

本文中提到的相关 pull requests

• dragonball: vsock add fifo/pipe stream support for passed fd hybridStream^[3]

• vsock: passthrough fd support for hybrid mode^[4]

• runtime-rs: improving io performance using dragonball's vsock fd passthrough^[5]

注释

为什么不一步到位，将三个 vsock socket 直接作为 container 的 stdin, stdout 和 stderr 呢？我们其实是尝试过这么做的，但是经过测试发现 Linux 并不允许将一个 socket 直接作为 stdio，socket 只能通过转发来作为 stdio。
