Patroni处理流程图

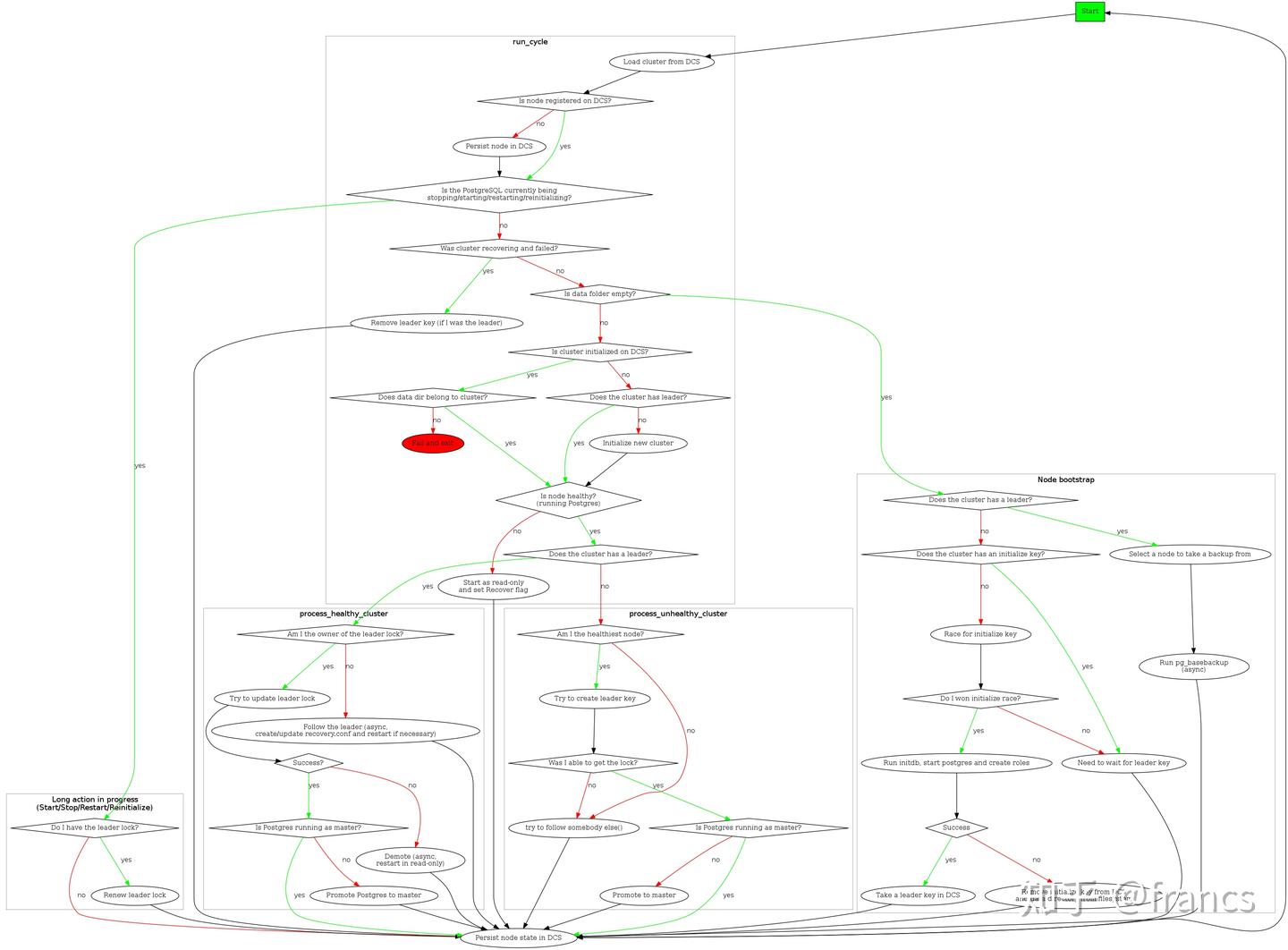

Patroni的处理逻辑如何呢？patroni官方给出了处理流程图 ha_loop_diagram.png，如下

https://raw.githubusercontent.com/zalando/patroni/master/docs/ha_loop_diagram.png

需要翻墙才能打开。

为了方便查阅，下载到本地并上传到博客中，图片内容较多，可下载到本地查阅。

Patroni处理流程图分析

patroni处理流程图主要包括三个模块，如下:

• run_cycle: patroni处理流程图的主模块，主模块可能调用 Node bootstrap模块、process_health_cluster模块、process_unhealth_cluster模块。
• Node bootstrap: 描述了Patroni的初始化逻辑，通过判断$PGDATA目录是否为空触发，如果$PGDATA目录为空进入Node bootstrap处理模块。Node bootstrap处理模块主要分两条线路走:1)如果是leader节点，通过initdb初始化数据库，之后在dcs中持久化节点状态。2)如果不是leader节点，则通过pg_basebackup或其它备份恢复命令部署一个备节点，之后在dcs中持久化节点状态。
• process_health_cluster: 描述了Patroni集群健康时的处理逻辑，通过判断Patroni集群是否存在leader节点判断，此模块主要分三条线路走:1)如果不是leader节点，follow leader节点，之后在dcs中持久化节点状态。2)如果是leader节点，并且数据库为master，在dcs中持久化节点状态。3)如果是leader节点，并且数据库为slave，promote从库为主库，之后在dcs中持久化节点状态。
• process_unhealth_cluster: 描述了Patroni集群不健康时的处理逻辑，通过判断Patroni集群是否存在leader节点判断，此模块主要分三条线路走:1)如果不是最健康的节点，follow其它节点，之后在dcs中持久化节点状态。2)如果是最健康的节点，若成功获得leader锁并且数据库为 master，之后在dcs中持久化节点状态。3)如果是最健康的节点，若获得leader锁失败并且数据库为slave，promote从库为主库，之后在dcs中持久化节点状态。

根据以上处理流程图，根据 Patroni + Etcd 实现高可用之二: 高可用测试 中的高可用场景进行推导，例如:

• 关闭备库实例，备库能够自动拉起，走的是 process_health_cluster 处理逻辑。
• 关闭主库实例，主库能够自动拉起，走的也是 process_health_cluster 处理逻辑。
• 停主库主机，触发主备切换，走的是 process_unhealth_cluster 处理逻辑。
