如何使用ETS5及创建一个智能调光的基础控制项目

在智能家居的世界中，照明控制是提高舒适度和节能的关键。通过智能调光系统，我们可以精确控制家庭或办公室中的光线强度，以适应不同的场合和需求。本文将引导您如何使用KNX-ets5软件创建一个智能调光项目。

准备工作

首先，确保您已经安装了KNX-ets5软件，并拥有一个KNX主干模块或接口设备来连接您的PC。此外，准备一些KNX调光执行器，例如GVS KNX Waltz系列中的调光模块。

要使用ETS5，你需要按照以下步骤进行操作：

1. 下载和安装ETS5软件：你可以在官方网站上下载ETS5软件的最新版本。安装程序会为您提供指导。

2. 启动ETS5软件：在安装完成后，启动ETS5软件。

3. 创建一个新项目：在ETS5软件中，点击"文件"，然后选择"新建项目"。您可以为项目提供一个名称和位置。

4. 添加KNX设备：在项目中，您可以添加各种KNX设备。点击"设备"，然后选择"添加设备"。选择您要添加的设备类型，然后按照屏幕上的指导进行操作。

5. 连接KNX设备：在您添加完KNX设备后，您需要将它们连接起来以进行通信。点击"设备"，然后选择"连接设备"。按照屏幕上的指导操作。

6. 创建和配置组：在ETS5软件中，您可以创建和配置各种组。点击"组"，然后选择"创建组"。按照屏幕上的指导进行操作。

7. 编程和配置设备：在ETS5软件中，您可以对KNX设备进行编程和配置。点击"设备"，然后选择"编程/配置"。按照屏幕上的指导进行操作。

8. 下载和上传到设备：在您完成对KNX设备的编程和配置后，您需要将这些设置下载到设备中。点击"设备"，然后选择"下载"。按照屏幕上的指导进行操作。

这是一个大致的步骤指南，希望对您有所帮助。具体的操作可能会有所不同，取决于您的具体需求和设备。在操作ETS5软件时，请参考软件提供的帮助文档和教程。

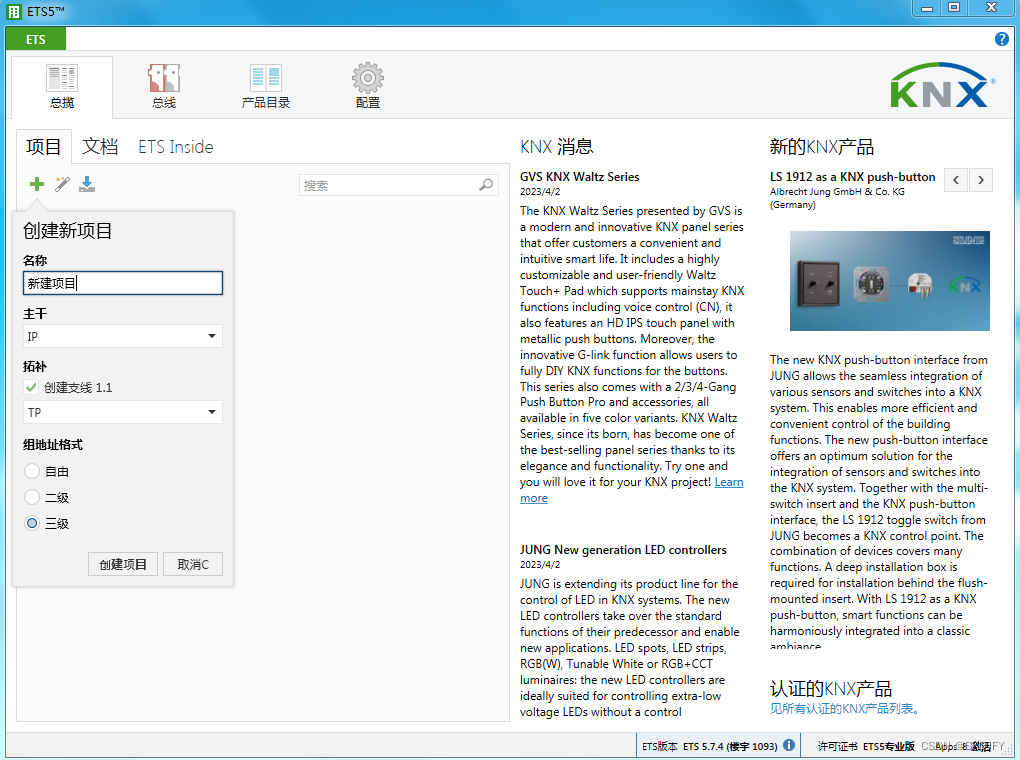

1.开始新项目：打开ets5软件并创建一个新项目。

点击"文件"，然后选择"新建项目"。您可以为项目提供一个名称和位置。

2.导入设备：导入你要使用的调光设备。这些设备可以是灯光开关、调光器和传感器等。

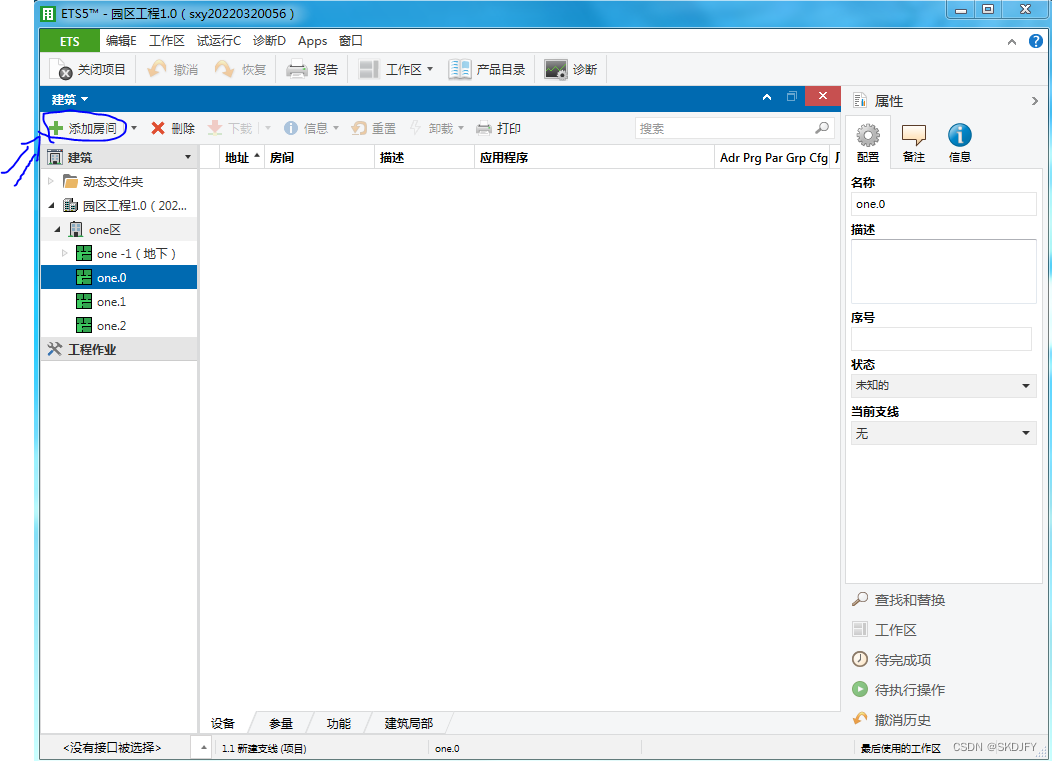

导入之前我们先添加好房间

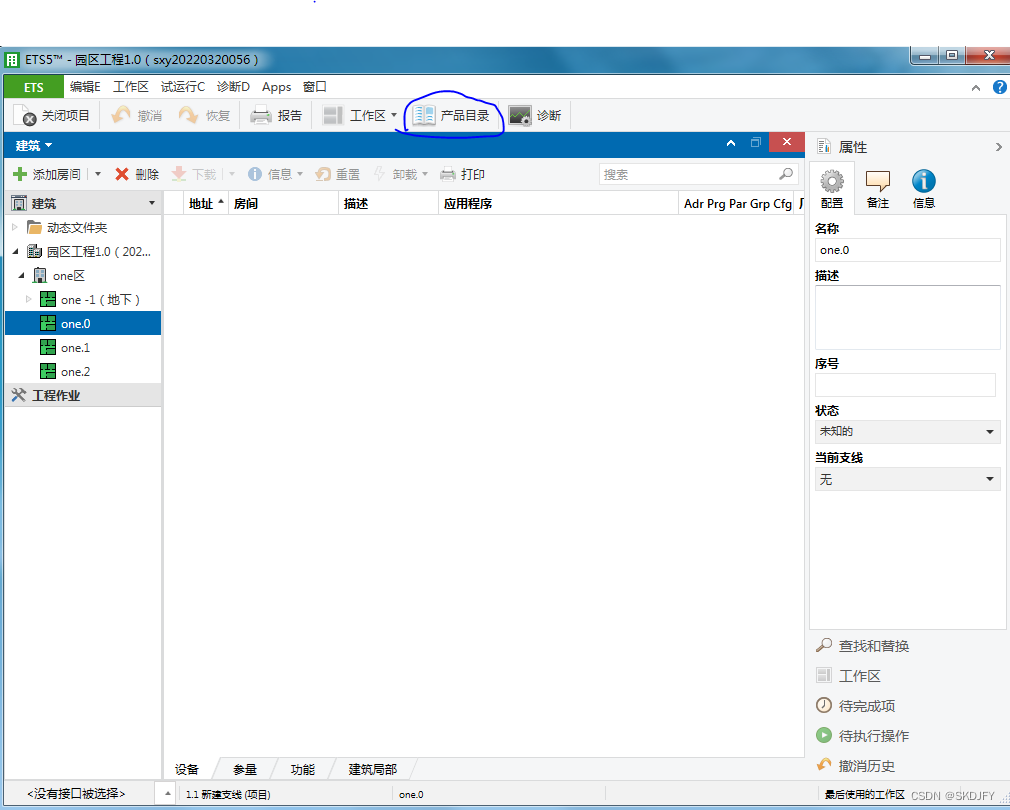

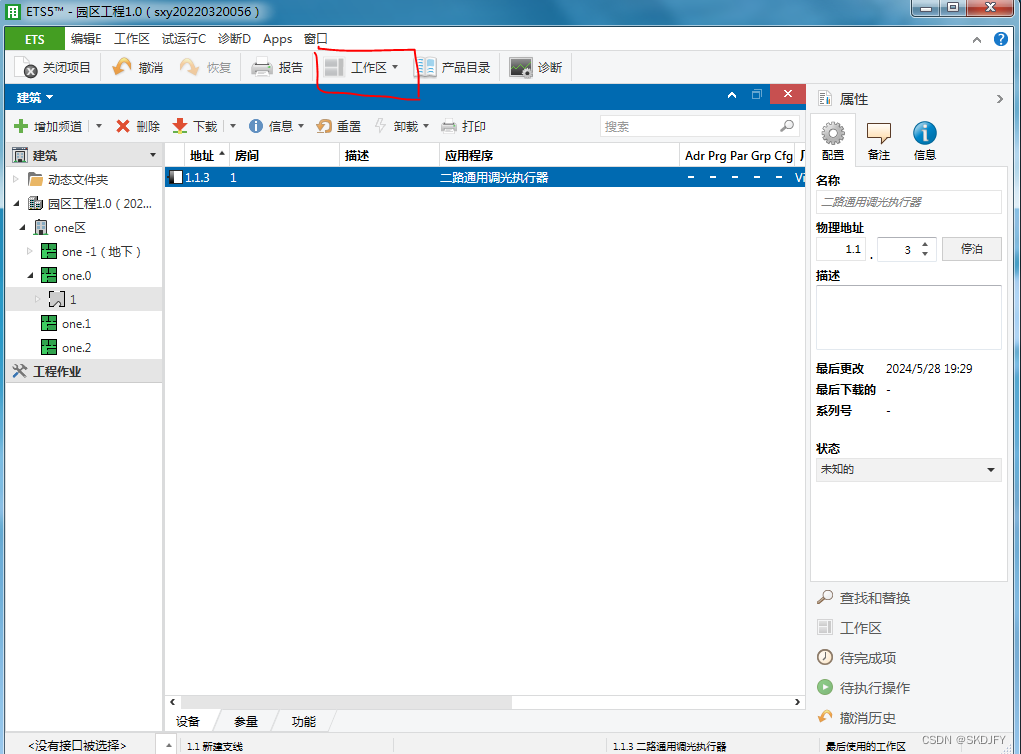

1.点击上方的产品目录添加产品

在项目中，您可以添加各种KNX设备。点击"设备"，然后选择"添加设备"。选择您要添加的设备类型，然后按照屏幕上的指导进行操作。

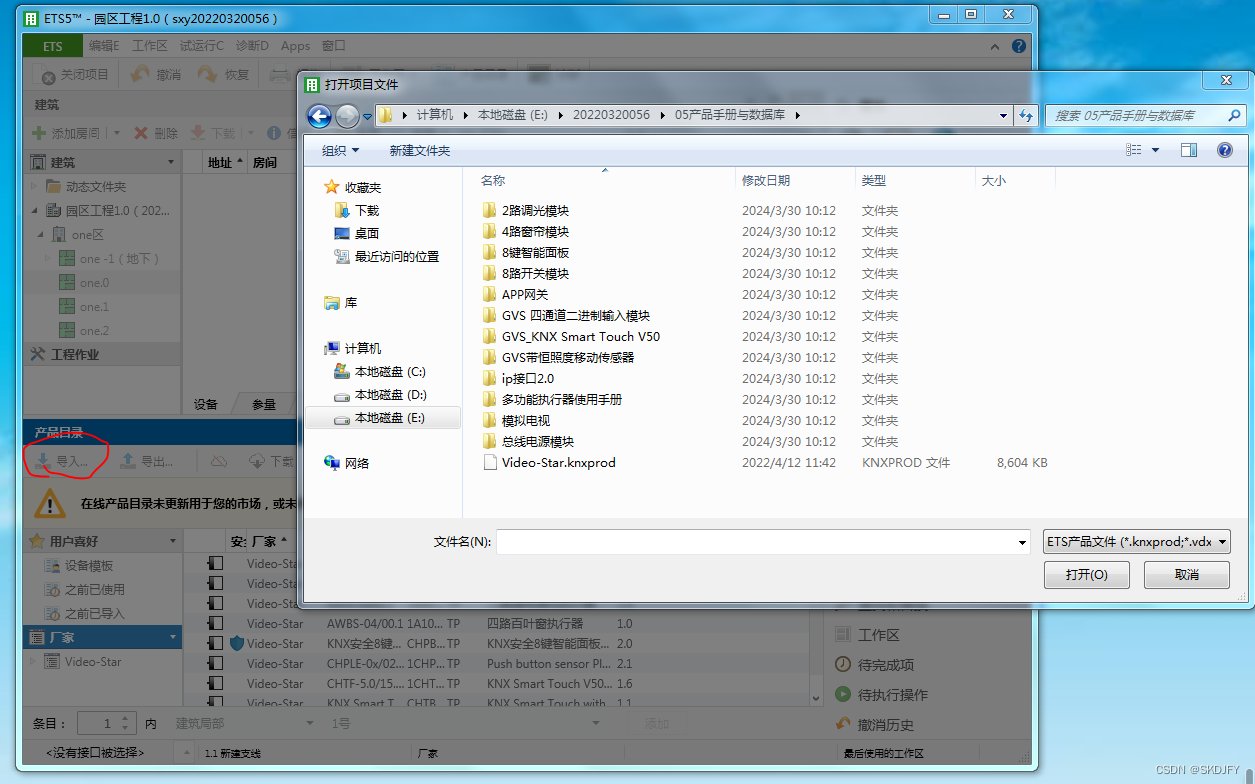

2.这里我们选择导入产品数据库

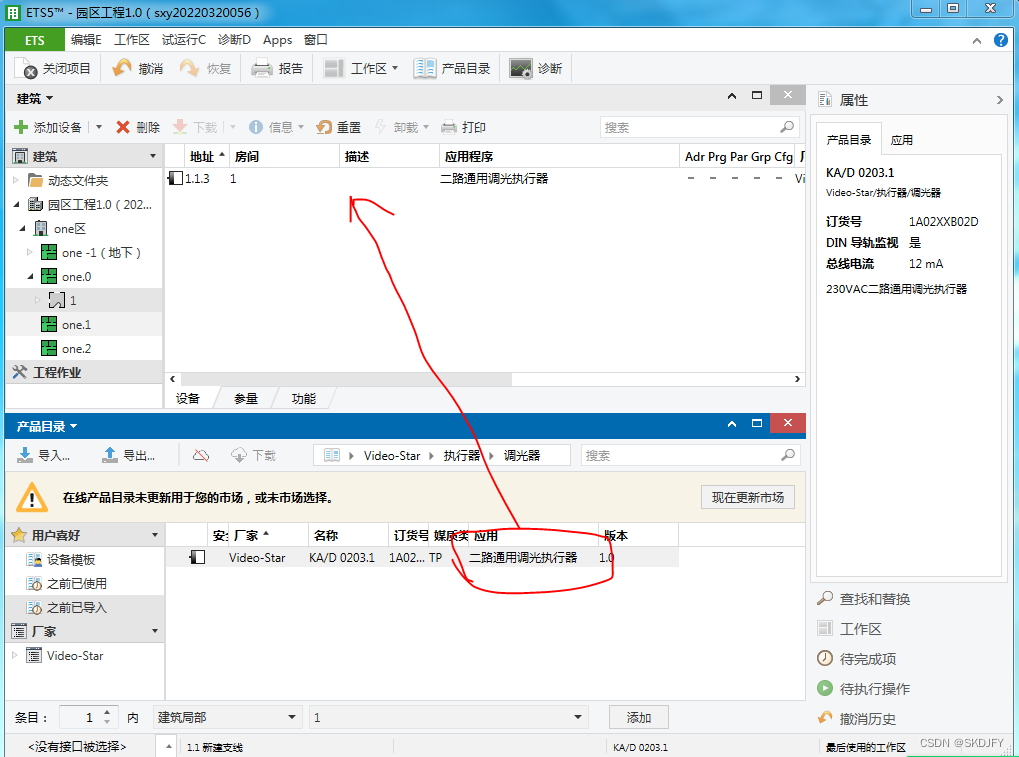

3.将要添加的产品直接拖入即可

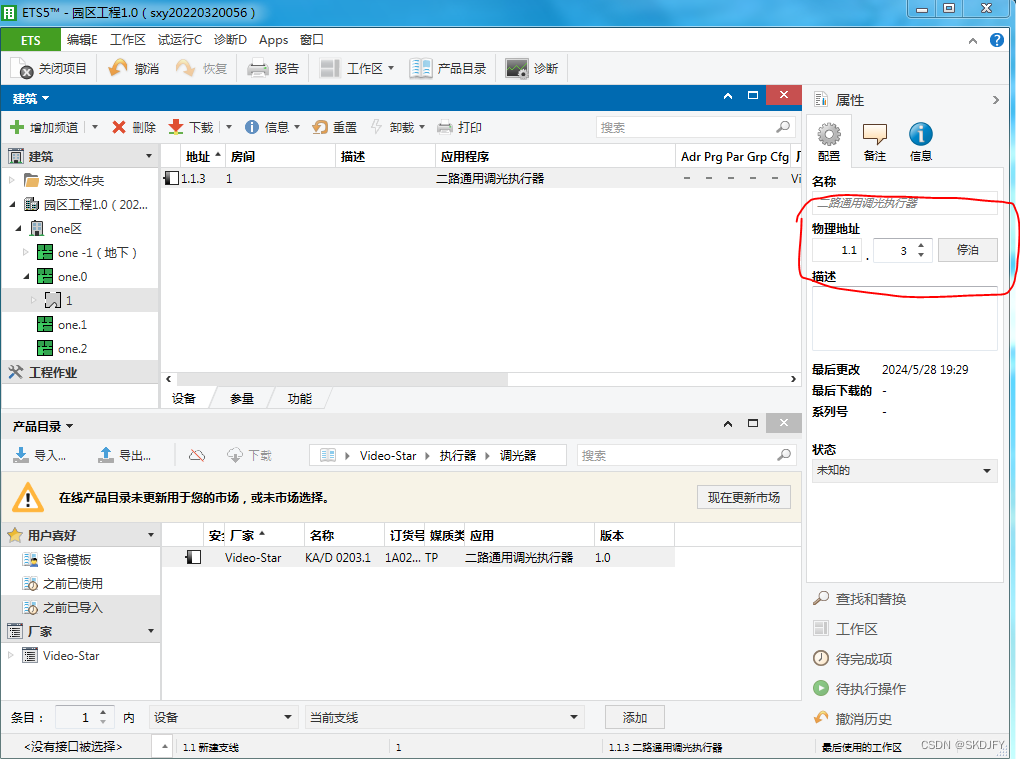

4.点击产品，修改物理地址，地址冲突会导致下载程序失败

3.添加群组地址

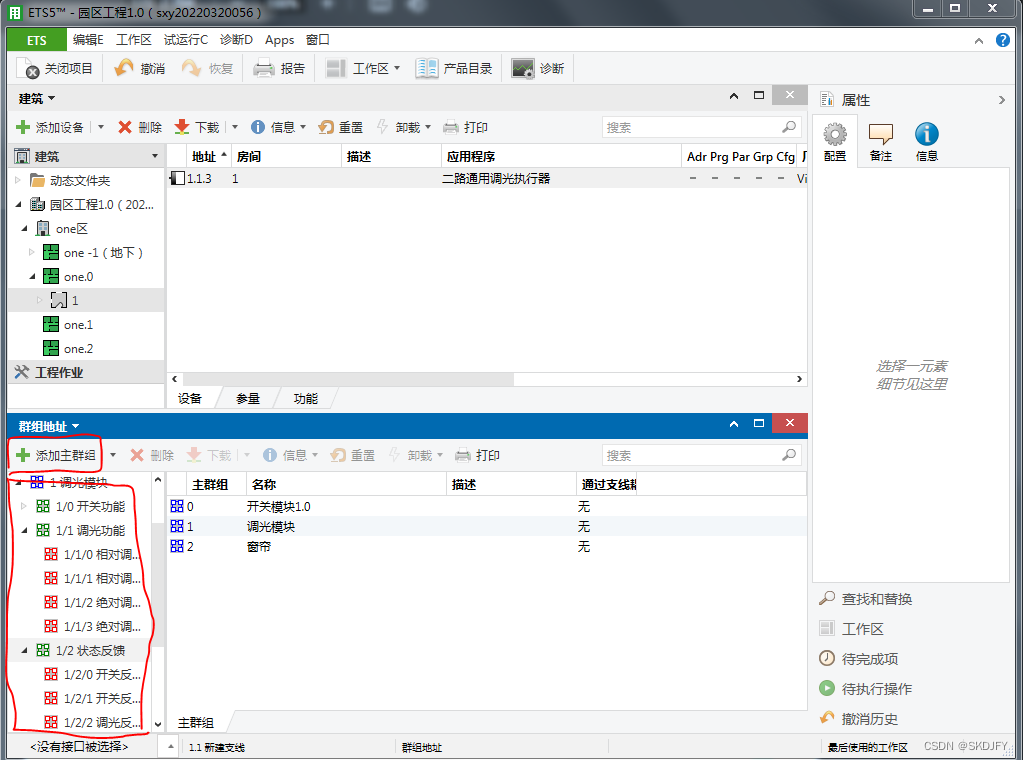

点开工作区——>打开新的面板——>群组地址

如图，添加调光模块，下设调光功能和状态反馈

4.配置调光参数：对于每个调光器，设置调光参数，如最小亮度、最大亮度和步长等。

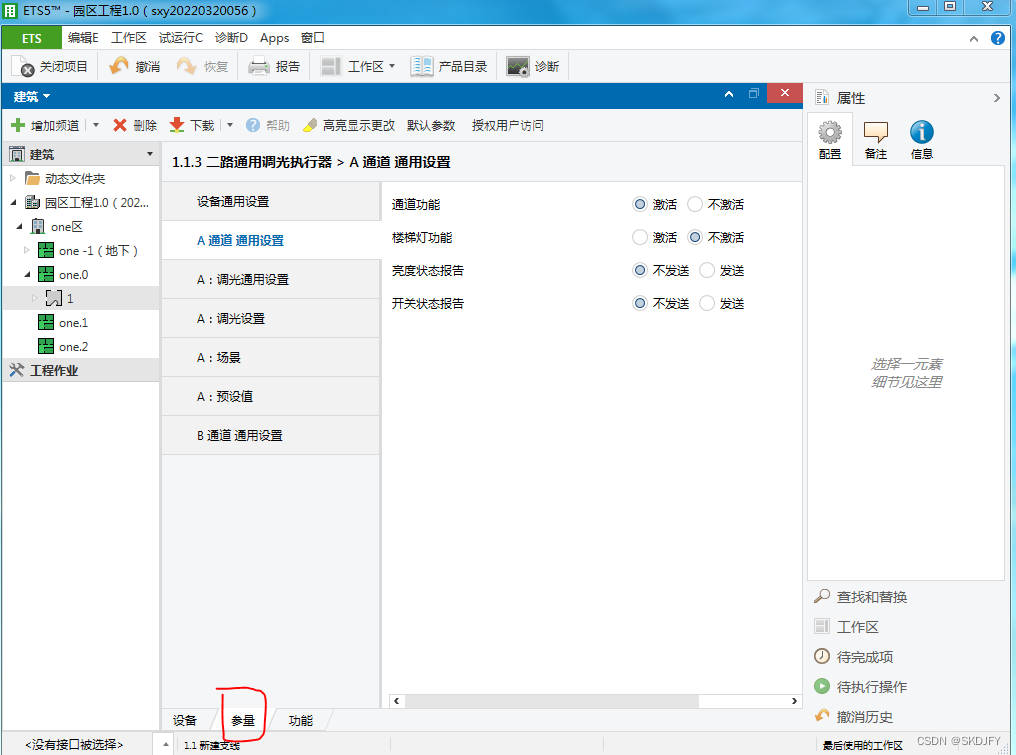

返回产品，调试，激活通道功能

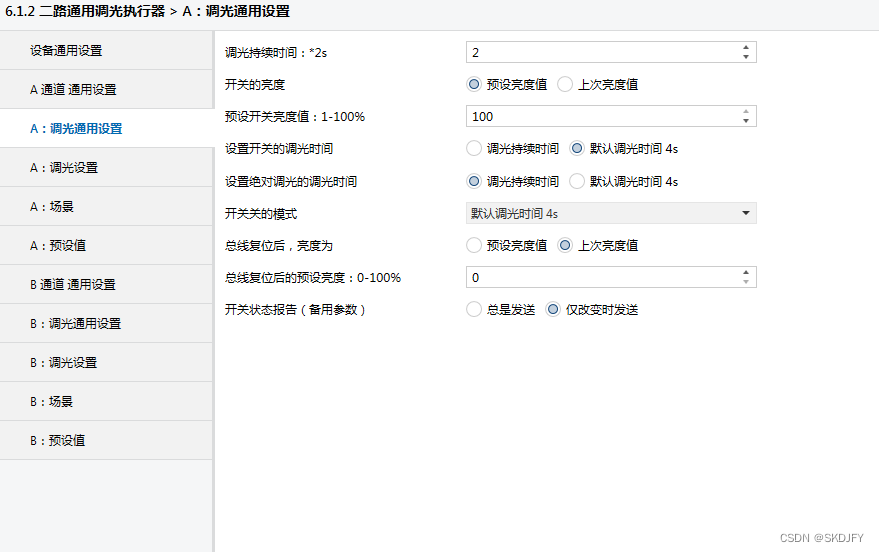

设置参数“X 调光通用设置”

根据实际需要修改

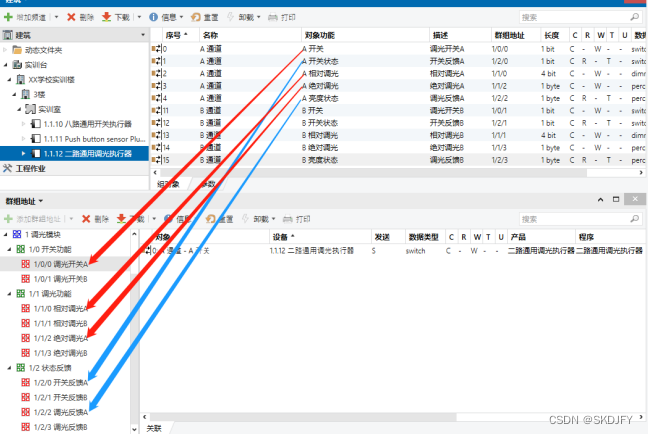

选中2路调光模块通讯对象，将它拖到与之对应的群组地址中去

在您添加完KNX设备后，您需要将它们连接起来以进行通信。点击"设备"，然后选择"连接设备"。按照屏幕上的指导操作

5.下载地址与应用

点击2路调光模块的数据库，右击→下载→完整下载→按2路调光模块的编程按键

• 将项目编译后下载到KNX接口设备上。
• 确保KNX接口设备与调光执行器正确连接，并检查设备间的通信状态。

通过以上步骤，您可以利用ETS5软件轻松创建出一个具备智能调光功能的KNX项目。智能调光不仅能够提升照明体验，还能根据实际需求自动调节光线亮度，实现节能减排的目标。希望本指南能帮助您步入智能照明的精彩世界！
