基本元器件 - 电阻

电阻选型

一般来说，要考虑以下四个因素：

阻值：根据具体应用电路的需要而定
精度：通常用字母表示，常见的精度等级包括±1%、±5%、±0.5%等，字母如F、J、D等分别代表不同的精度。
额定功率：满足 50% 降额，不同封装对应功率请见下表
尺寸：尺寸与功率相关，应考虑功率和加工难度而定
工作温度、湿度等：特定时候需要考虑的因素
温漂：如果用于高精度（传感器应用），则必须考虑。

电阻的种类，很多，但是我们最常用的是贴片电阻，

贴片电阻常见的参数

我们常说的0402，0201 0603 0805为英制，不要搞混淆啦

英制	公制	长（mm）	宽 (mm)	高 (mm)	额定功率（W）	耐压 (V)
0201	0603	0.60±0.05	0.30±0.05	0.23±0.05	1/20	25
0402	1005	1.00±0.10	0.50±0.10	0.30±0.10	1/16	50
0603	1608	1.60±0.15	0.80±0.15	0.40±0.10	1/10	50
0805	2012	2.00±0.20	1.25±0.15	0.50±0.10	1/8	150
1206	3216	3.20±0.20	1.60±0.15	0.55±0.10	1/4	200
1210	3225	3.20±0.20	2.50±0.20	0.55±0.10	1/3	200
1812	4832	4.50±0.20	3.20±0.20	0.55±0.10	1/2	200
2010	5025	5.00±0.20	2.50±0.20	0.55±0.10	3/4	200
2512	6432	6.40±0.20	3.20±0.20	0.55±0.10	1	200

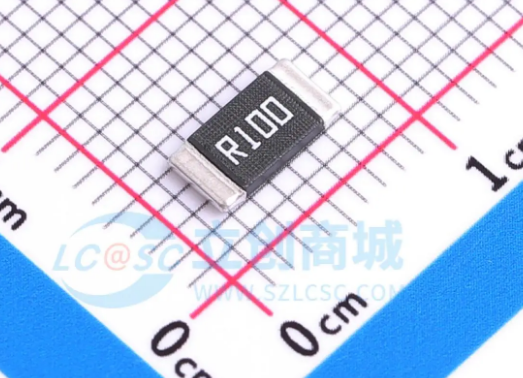

##贴片电阻的阻值

贴片电阻的丝印通常由数字、字母或组合构成，用于表示电阻值、精度及温度系数等参数。常见的表示方法包括三位数编码、四位数编码、EIA-96编码等。

三位数编码（常规精度，±5%）：前两位为有效数字，第三位为10的幂次方（即后面跟随的零的个数）。
XXY= $XX\ast 10^Y$
举例说明：丝印为103的电阻，实际阻值为 $10\ast 10^3$=10000 Ω = 10kΩ
四位数编码（高精度，±1%）：：前三位数字为有效数字，第四位代表乘以10的幂次。
XXXY = $XXX\ast 10^Y$
举例说明：丝印为1003的电阻，实际阻值为 $100\ast 10^3$=100000 Ω = 100kΩ
EIA-96编码（精密电阻，±1%）: 三位代码（两位数字+一个字母），数字部分查表对应有效值，字母代表乘以10的幂次。
EIA-96编码表格
字母表示小数点位置法：R 表示小数点。
例如，丝印为 4R7 的电阻，实际阻值为 4.7 Ω
阻值换算规则
单位换算：1kΩ=1,000Ω，1MΩ=1,000kΩ。

电阻的作用

电阻是电子电路中常见的被动元件，主要用于限制电流、分压、调节信号电平以及保护敏感元件。其核心功能基于欧姆定律： $U=I\times R$
$U$为电压，$I$为电流，$R$为电阻。

分压电路

将电阻串联以分压，电路的计算公式为：
通过各电阻的电流是同一电流，即各电阻中的电流相等，即：$I_s=I_1=I_2=I_3$
总电压等于各电阻上的电压降之和，即：$U_s=U_1+U_2+U_3$
总电阻等于各电阻之和，即：$R_s=R_1+R_2+R_3$

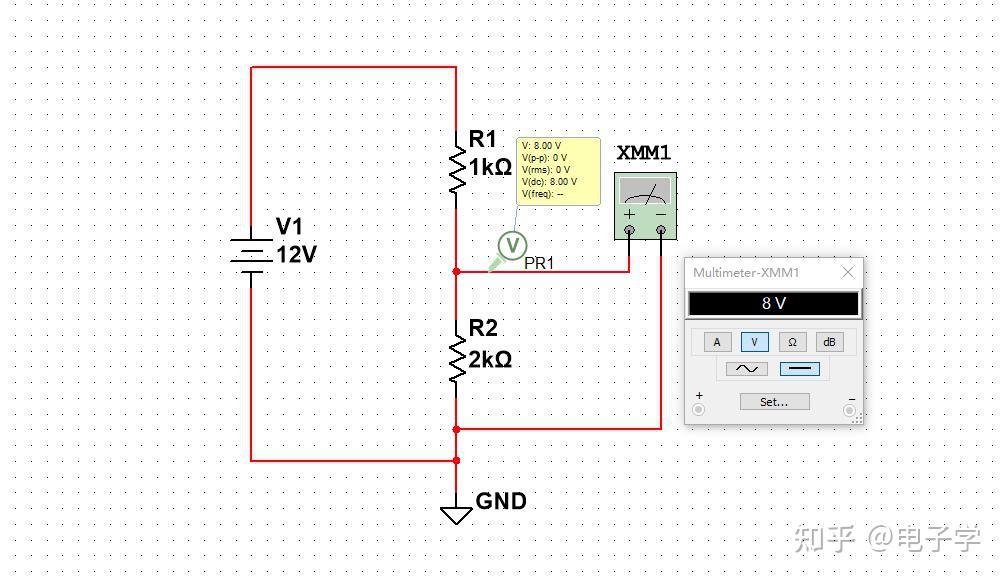

实例：

计算$R_2$在分压电路中的电压
根据我们上述的计算公式我们可以得到：$U=I_1{R}_1+I_2{R}_2$
已知： $I=I_1=I_2$
$R_1=1k\Omega ，R_2=2k\Omega ，U=12V$
可以解得：$I_1=I_2=3A,U_1=4V,U_2=8V$

限制电流

控制电路中的电流大小，如：LED电路中串联电阻可防止过电流损坏LED。
将电阻串联以分压，电路的计算公式为：
通过各电阻的电流是同一电流，即各电阻中的电流相等，即：$I_s=I_1=I_2=I_3$
总电压等于各电阻上的电压降之和，即：$U_s=U_1+U_2+U_3$
总电阻等于各电阻之和，即：$R_s=R_1+R_2+R_3$

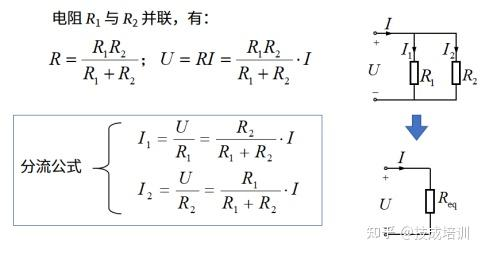

分流电路

将电阻并联以分流，电路的计算公式为：
通过各电阻的电压是同一电压，即各电阻中的电压相等，即：$U_s=U_1=U_2=U_3$
总电流等于各电阻上的电流之和，即：$I_s=I_1+I_2+I_3$
总电阻等于各支路倒数之和，即：$R_s=\frac{1}{R_1+R_2+R_3}$

保护元件

电阻可限制浪涌电流，如与电容配合形成RC缓冲电路。

上下拉电路

主要用于确保信号线的稳定状态，避免因悬空（未连接）导致的不确定性。

上拉电路：信号线通过电阻接VCC，默认高电平。
下拉电路：信号线通过电阻接GND，默认低电平。

1. 确定默认电平状态

上拉电阻将信号线拉至高电平（如VCC），下拉电阻拉至低电平（如GND）。当外部未驱动信号时，电路保持预设电平，防止逻辑错误。

2. 增强抗干扰能力

悬空信号线易受电磁干扰（EMI）影响，上下拉电阻提供低阻抗路径，抑制噪声。典型应用包括I²C总线，上拉电阻确保空闲时信号为高电平。

3. 匹配开漏/集电极输出

开漏（OD）或集电极（OC）输出需外接上拉电阻才能输出高电平。常见于双向通信协议（如I²C）或驱动高电压负载的场合

4. 按钮/开关消抖

机械开关连接至MCU时，下拉电阻确保未按下时为明确低电平；上拉电阻则用于高电平有效的设计，同时配合电容实现硬件消抖。
