前提引入

理解中，文件 = 内容 + 属性。

被打开的文件：
- 加载到内存中，通过 基础I/O操作（如 read()、write()）进行读写。
- 操作系统通过 文件描述符（File Descriptor）管理打开的文件。
- 内存中的数据是临时状态，关闭文件后需保存回磁盘。
未打开的文件：
- 持久化存储在磁盘上，以二进制形式保存。
- 文件系统通过 目录结构 和 索引机制 记录文件的位置。

所以磁盘上的存储需要文件系统进行管理维护。

理解硬件

机械磁盘、服务器、机柜、机房

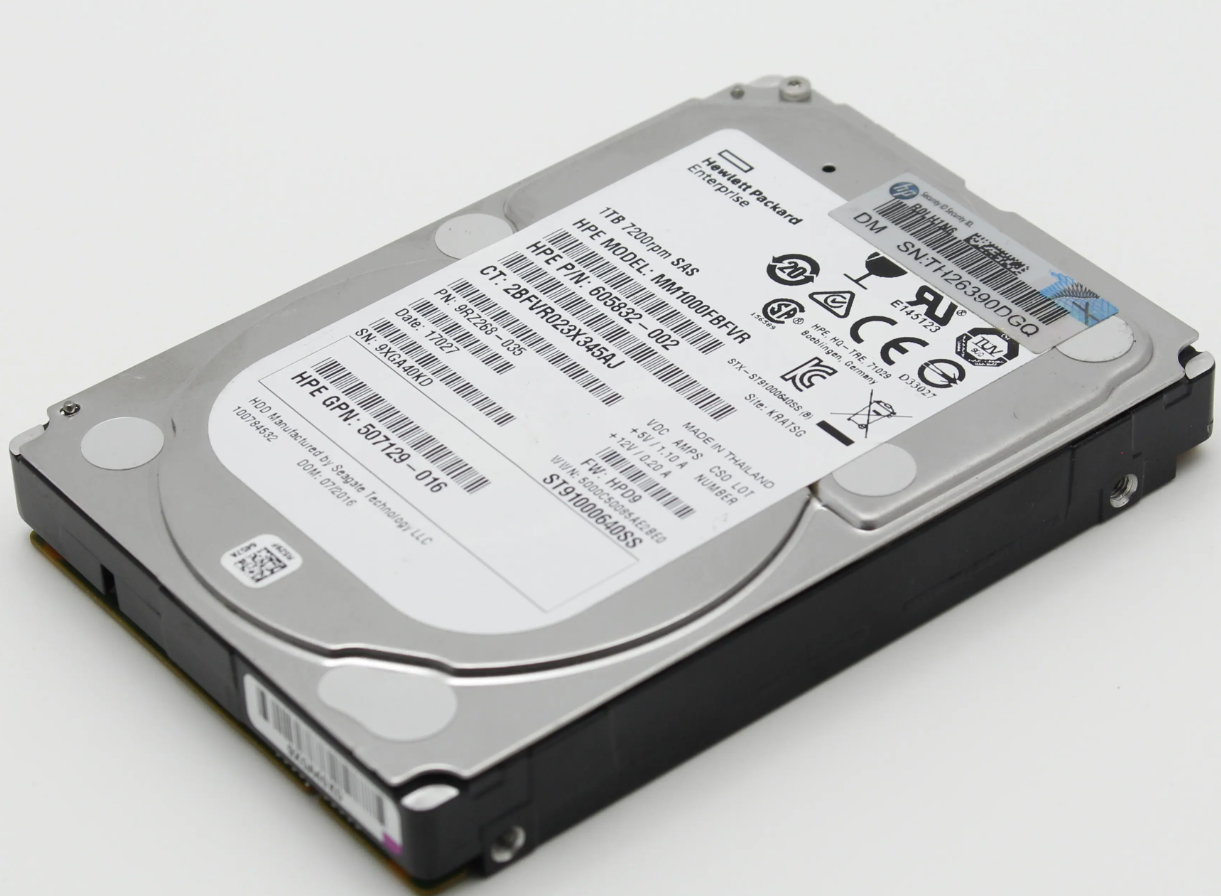

机械磁盘是计算机中唯一的机械设备。

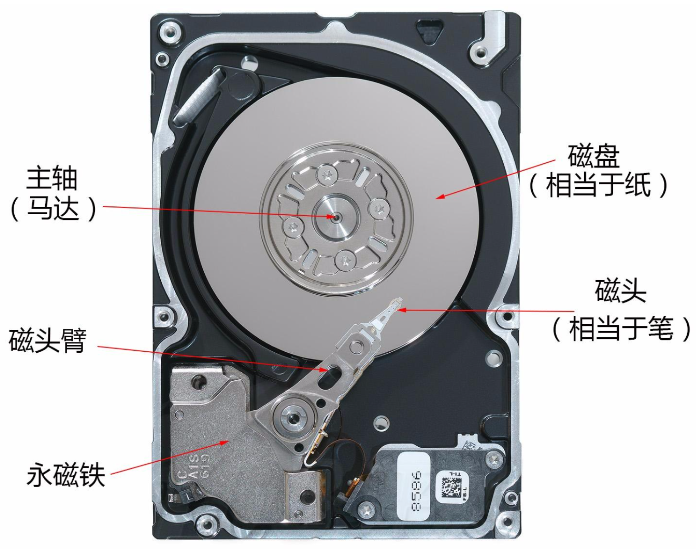

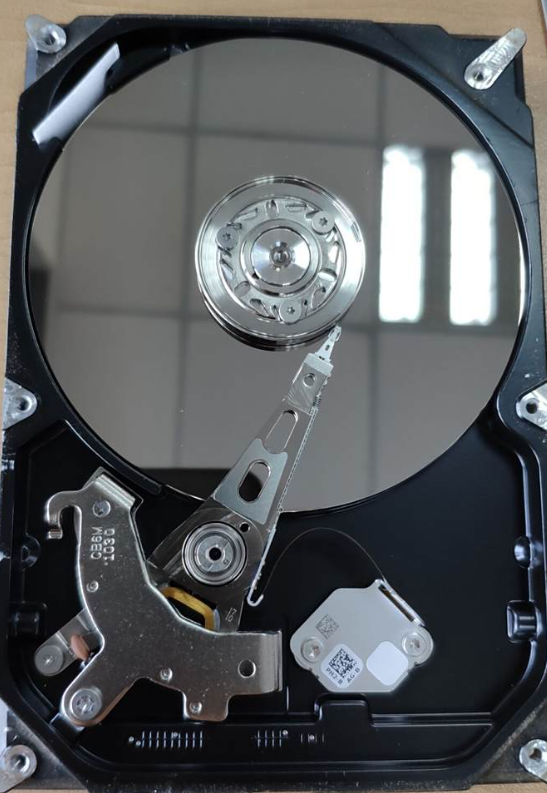

拆开后的磁盘内部俯视图如下：

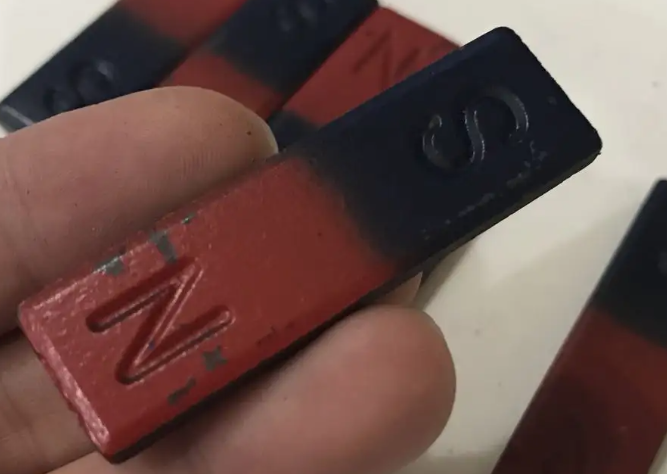

盘片并不是光滑的，可以用磁铁的工作原理来想象，磁铁有南北极，可以用来代表二进制中的0和1，所以无数个小的磁铁在盘片表面汇聚，用不同的二进制序列来形成数据，然后通过磁头来读取数据，这样就是磁盘表面的工作原理。

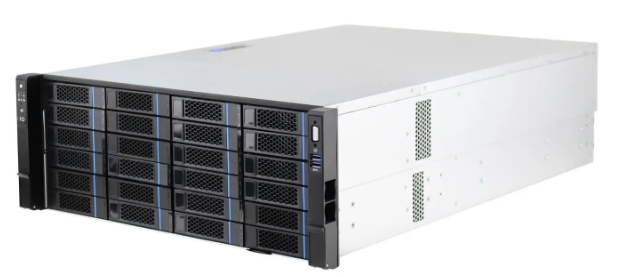

服务器就是由网络设备和磁盘组成，每一个方块都是一个磁盘盒，企业级的服务器并不是所有的磁盘都是性能好的，对于长期不使用的数据会使用效率低的磁盘进行保存，降低成本。

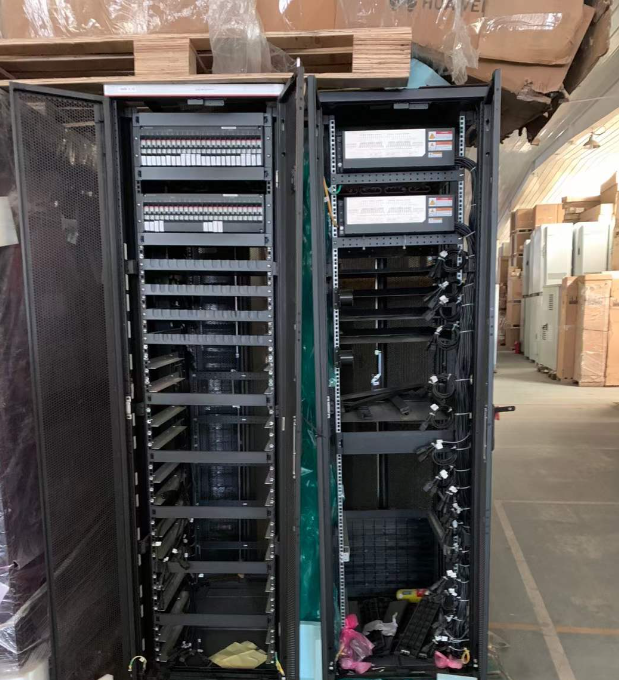

机柜用来放多台服务器。

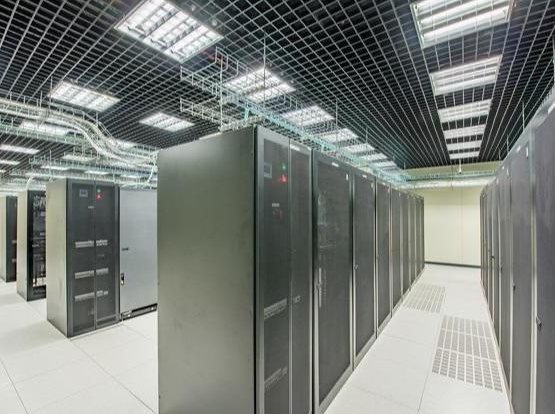

机房用来管理机柜。机房成本极高，只有大企业才会去建机房。

机房最怕的就是起火，这是由于磁受热后会消磁，昂贵的不是机器，而是数据！

磁盘物理结构

磁盘的存储结构

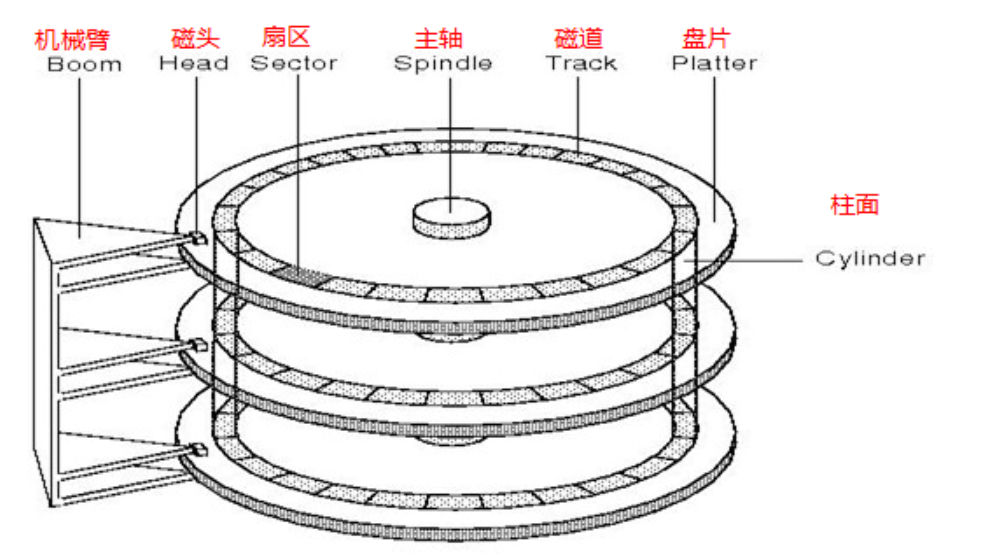

拆开所看到俯视图的磁盘并不是真正的结构，磁盘实际上是有多个盘片，多个面组成，多少面对应多少个磁头。

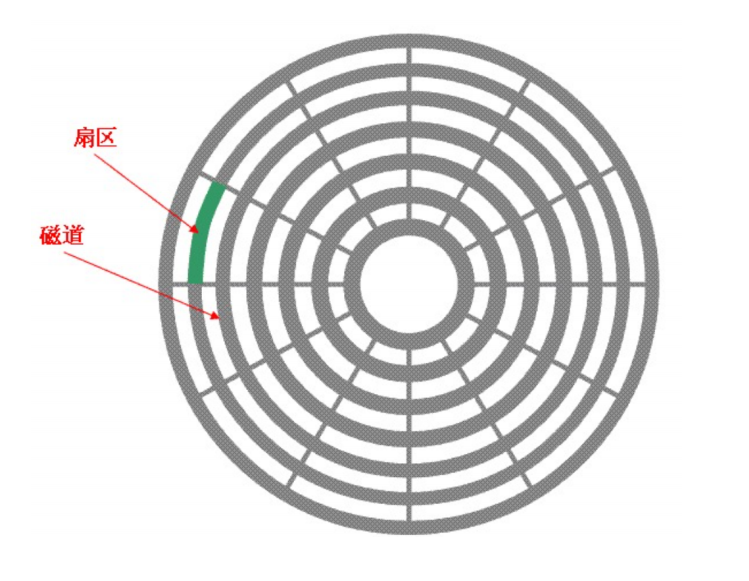

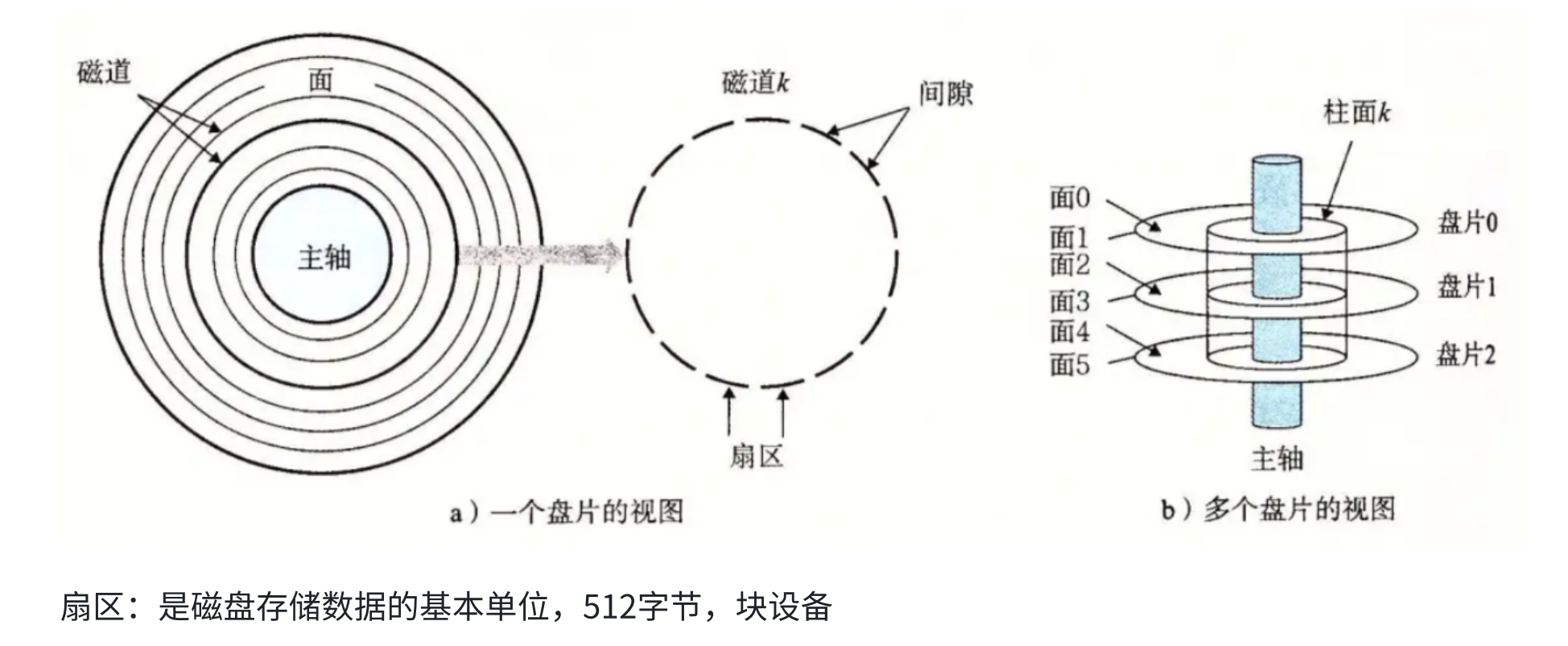

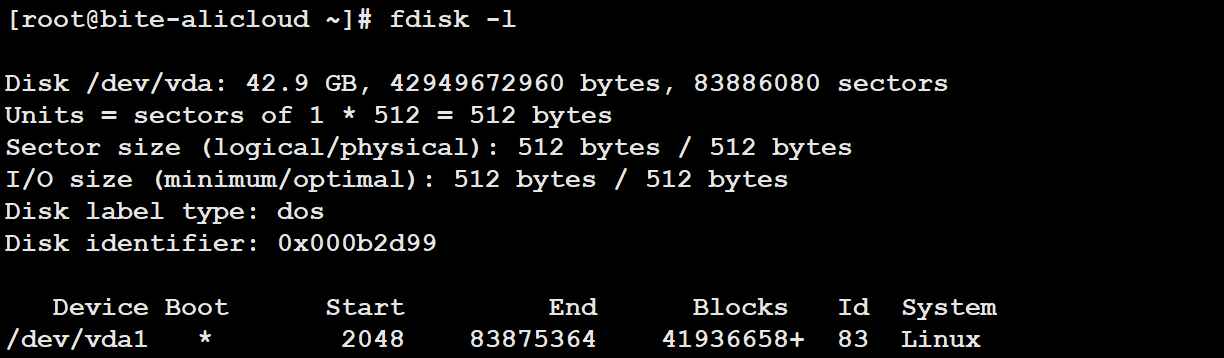

每一面由磁道组成，磁道中对应的扇区就是磁盘存储数据的基本单位，一个扇区是512字节。所以当对扇区内数据进行操作时需要将整个扇区加载到内存。

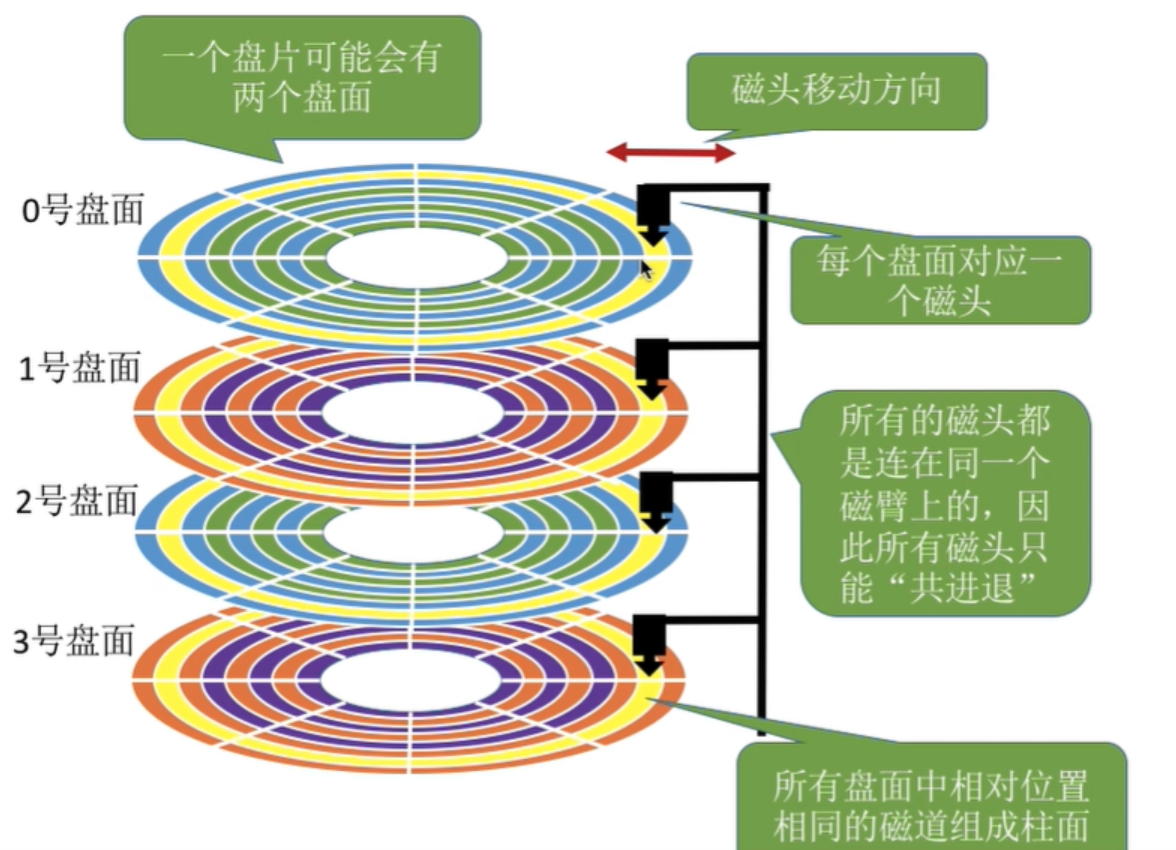

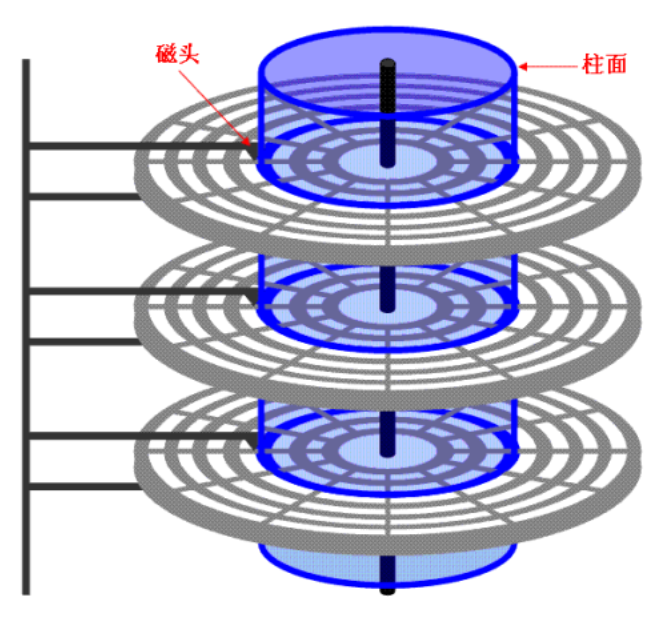

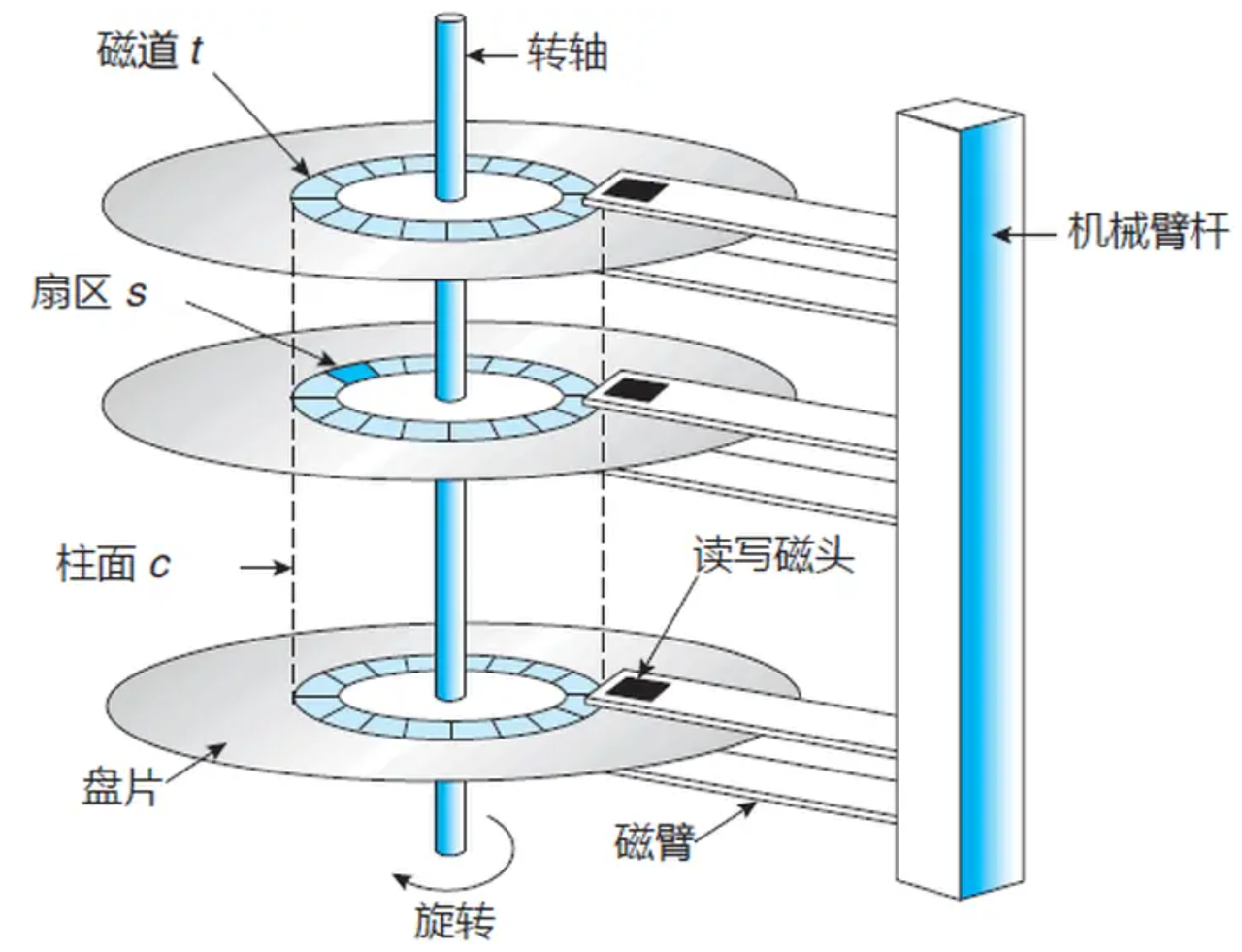

所有的扇区都是同轴转动，形成柱面，当磁盘写入的时候是对柱面进行批量写入。磁头在传动臂的带动下，共进退，但是在工作的时候根据需要，部分磁头工作，部分不工作。当读取文件数据时，多个磁头在不同面进行读取或写入。

如何定位磁盘扇区–`CHS`地址定位

磁盘扇区的定位通过以下三步实现，涉及机械硬盘的物理结构和工作原理：

定位磁头（Head）

作用：选择要操作的盘面。
实现：
磁盘由多个叠放的盘片组成，每个盘片有两个磁头（上下面各一）。
通过激活对应编号的磁头（如 Head 0、Head 1），选择具体盘面进行读写。
示例：
若磁盘有 3 个盘片，则共有 6 个磁头（每面一个）。选择 Head 3 即操作第二个盘片的上表面。

确定柱面/磁道（Cylinder）

作用：确定磁头要访问的“同心圆轨道”。
实现：
- 所有盘片上相同半径的磁道组成一个柱面（例如，6 个盘片的第 5 磁道共同构成 Cylinder 5）。
- 磁头臂横向移动，将磁头对齐到目标磁道的位置。
意义：
同一柱面不同盘面的数据可被快速连续读取，减少磁头移动耗时。

定位扇区（Sector）

作用：在磁道上找到具体的数据块。
实现：
1. 磁盘高速旋转（如 7200 RPM），磁头静止在目标磁道上。
2. 通过 扇区编号（如 Sector 12）或 时间标记，等待目标扇区旋转到磁头正下方。
3. 触发读写操作。

如果读写失败，等待下次旋转抵达，一直失败就一直等待，读写的准确率就是企业级磁盘和桌面级磁盘的区别，也有成本和价格决定。

关键点：
- 扇区是磁盘最小存储单元（传统为 512 字节，现代硬盘支持 4K 字节）。
- 扇区位置由磁盘旋转速度和控制器时序控制。

完整流程示例

假设要读取 Cylinder 100, Head 2, Sector 45 的数据：

移动磁头臂到第 100 号柱面。
激活第 2 号磁头，选择对应盘面。
磁盘旋转至第 45 号扇区经过磁头时，读取数据。

⽂件 = 内容+属性都是数据，⽆⾮就是占据那⼏个扇区的问题。能定位⼀个扇区了，能不能定位多个扇

区呢？

扇区是从磁盘读出和写⼊信息的最⼩单位，通常⼤⼩为 512 字节。

磁头（head）数：每个盘⽚⼀般有上下两⾯，分别对应1个磁头，共2个磁头
磁道（track）数：磁道是从盘⽚外圈往内圈编号0磁道，1磁道…，靠近主轴的同⼼圆⽤于停靠磁头，不存储数据。
柱⾯（cylinder）数：磁道构成柱⾯，数量上等同于磁道个数
扇区（sector）数：每个磁道都被切分成很多扇形区域，每道的扇区数量相同
圆盘（platter）数：就是盘⽚的数量

磁盘容量 = 磁头数 × 磁道(柱⾯)数 × 每道扇区数 × 每扇区字节数

柱⾯（cylinder），磁头（head），扇区（sector），显然可以定位数据了，这就是数据定位(寻址)⽅

式之⼀，CHS寻址⽅式。

磁盘的逻辑结构

理解过程

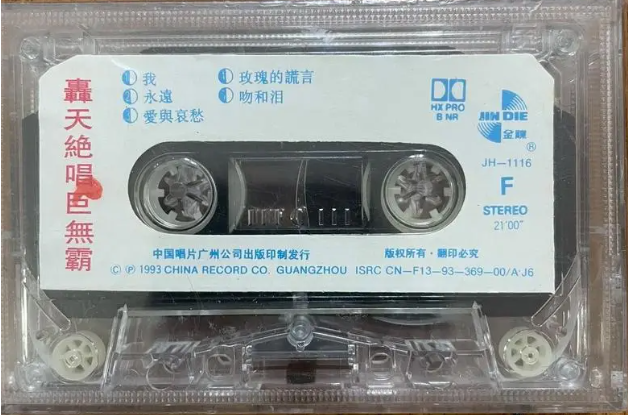

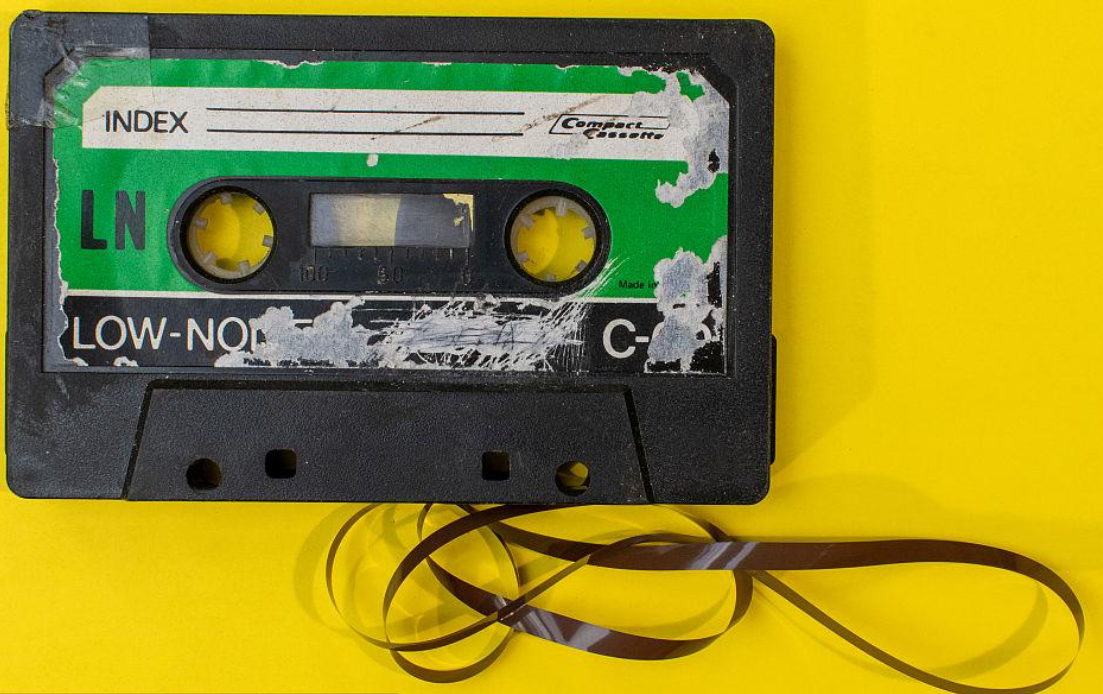

当磁带卷起来的时候也类似于磁盘那样由磁道组成的同心圆，但是拉出来后就是线性结构。

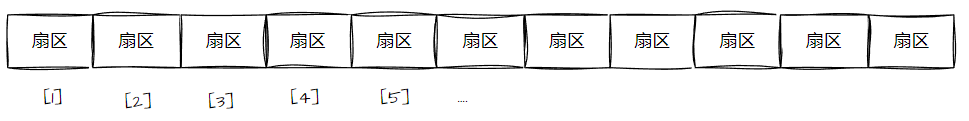

所以磁盘也可以类比成这样的线性结构，将磁道断开，然后拉直形成线性结构，每一个结构存储单元是一个扇区。

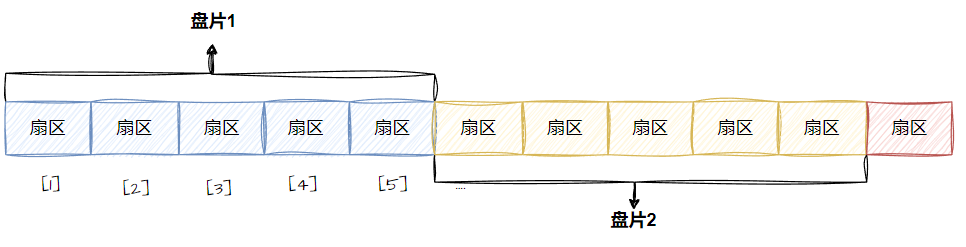

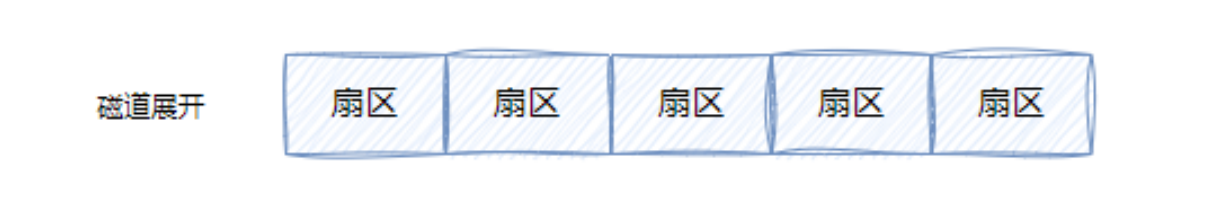

一个磁道就是如下结构。

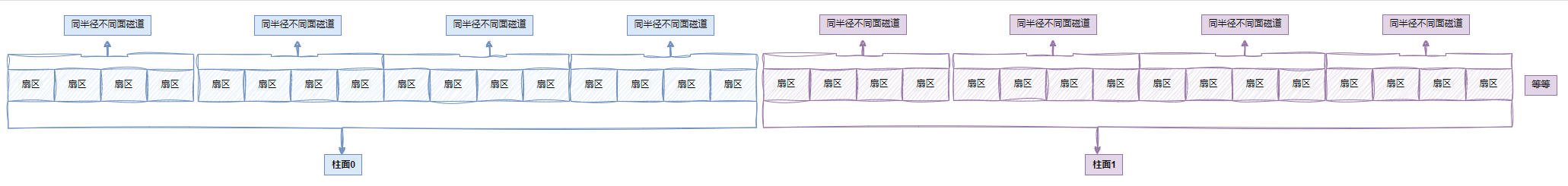

多个磁道链接到一起就是如下结构。

这样每⼀个扇区，就有了⼀个线性地址(其实就是数组下标)，这种地址叫做LBA。

每个磁道的扇区从1开始，磁头和柱面从0开始。

实际上还是使用CHS定位，但是在逻辑上可以这么认为，有几个盘面就是几个数组，每个数组就是多个磁道组成的。

所以磁盘这样看来，就是线性结构！现在定位一个位置只需要一个数字（数组下标）。

真实过程

⼀个细节：传动臂上的磁头是共进退的

柱⾯是⼀个逻辑上的概念，其实就是每⼀⾯上，相同半径的磁道逻辑上构成柱⾯。

所以，磁盘物理上分了很多⾯，但是在我们看来，逻辑上，磁盘整体是由“柱⾯”卷起来的。

所以磁盘真实情况是：

即：⼀维数组

柱⾯：

整个磁盘所有盘⾯的同⼀个磁道，即柱⾯展开：

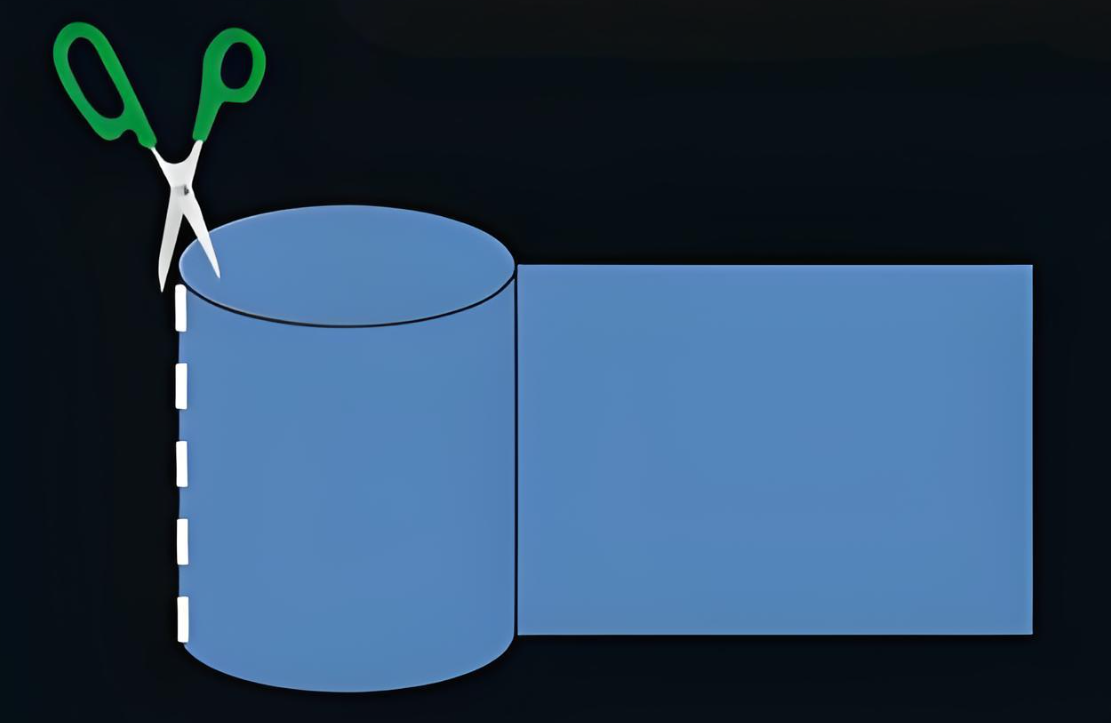

就类似于将一个圆柱的侧面剪开。

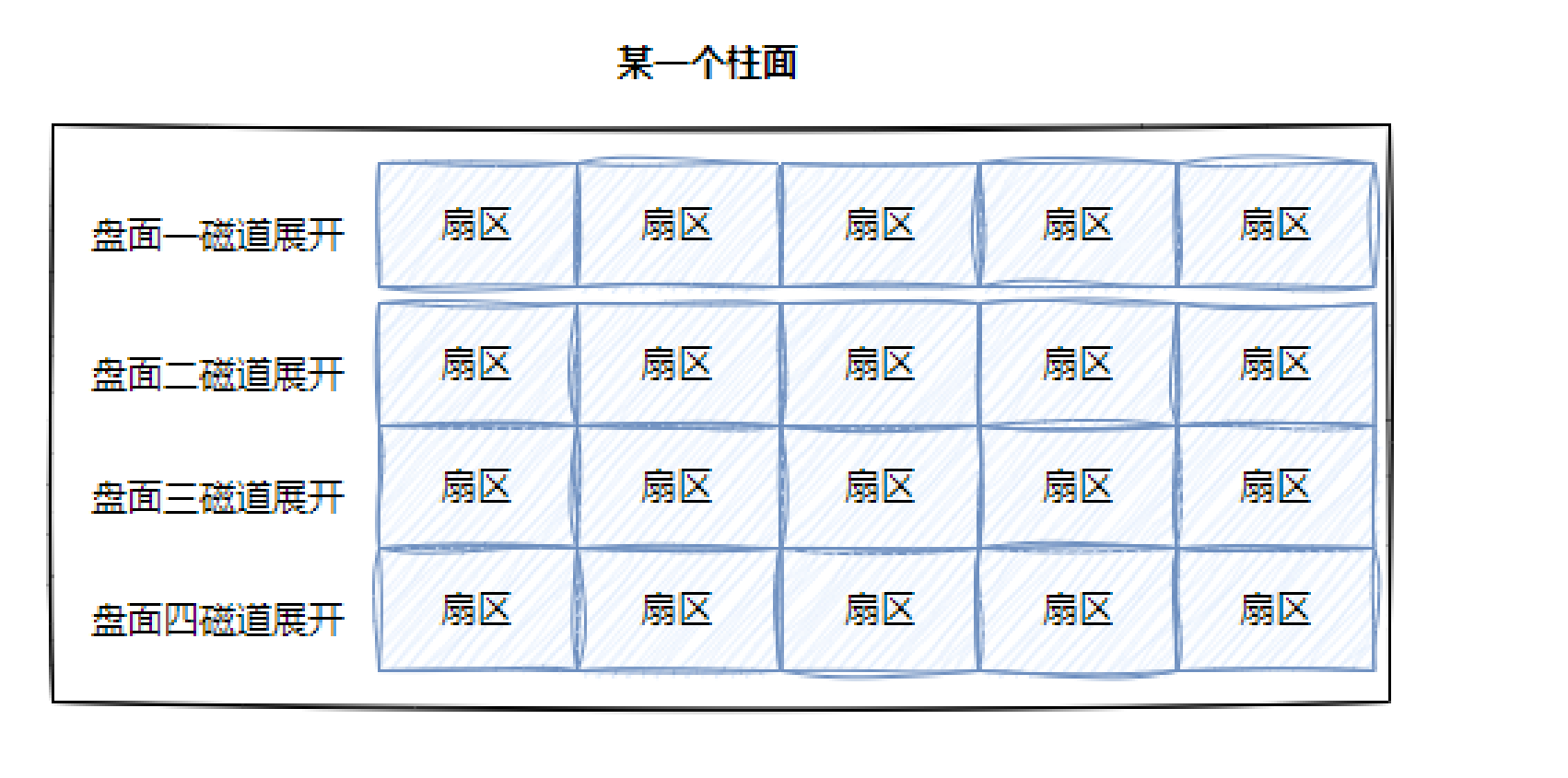

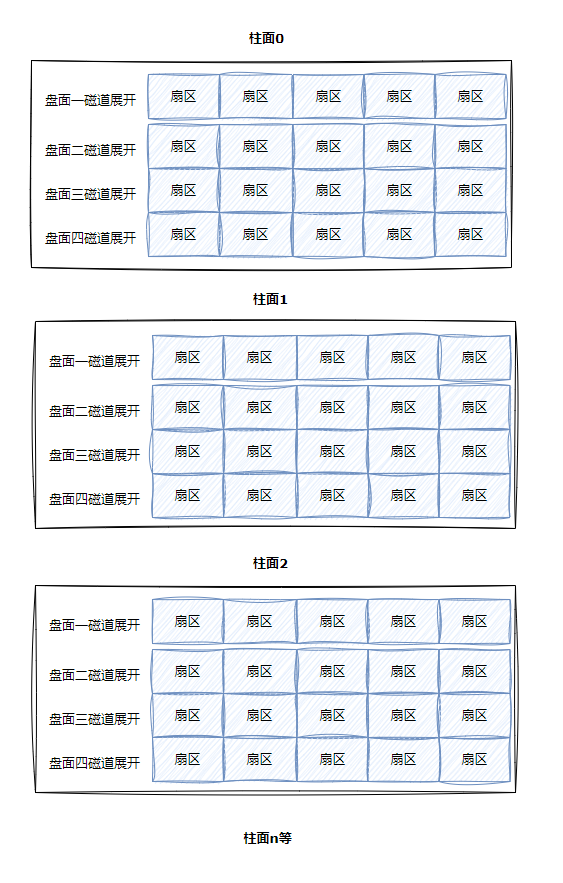

柱⾯上的每个磁道的扇区个数是⼀样的，形成的结构就是⼆维数组。

整盘：

整个磁盘不就是多张⼆维的扇区数组表。

所有，寻址⼀个扇区：先找到哪⼀个柱⾯(Cylinder) ,在确定柱⾯内哪⼀个磁道(其实就是磁头位置，

Head)，在确定扇区（Sector），所以就有了CHS。

其实全部都是⼀维数组，对柱面和磁道也进行编号，全部连接在一起也是一个一维数组。

所以，每⼀个扇区都有⼀个下标，我们叫做LBA(Logical Block Address)地址,其实就是线性地址。所以怎么计算得到这个LBA地址呢？

在操作系统看来，只需指定逻辑块号，无需关心磁盘物理结构，通过LBA地址即可。

LBA 为操作系统提供统一接口，屏蔽物理细节。转换工作由磁盘固件完成，通过电路伺服系统，操作系统只需操作逻辑地址。

OS为什么要使用LBA呢？

不同磁盘的物理结构差异巨大（例如，柱面数、磁头数、扇区数不同）。若操作系统直接使用 CHS，需适配所有硬盘型号，极为复杂。而使用LBA，操作系统只需指定逻辑块号，无需关心磁盘物理结构。

CHS与LBA转换

CHS 转 LBA 的公式推导：

假设已知以下磁盘参数：

- **<font style="color:rgb(64, 64, 64);">每磁道扇区数</font>**<font style="color:rgb(64, 64, 64);">：</font>`<font style="color:rgb(64, 64, 64);">S</font>`
- **<font style="color:rgb(64, 64, 64);">磁头数</font>**<font style="color:rgb(64, 64, 64);">：</font>`<font style="color:rgb(64, 64, 64);">H</font>`
- **<font style="color:rgb(64, 64, 64);">当前 CHS 地址</font>**<font style="color:rgb(64, 64, 64);">：</font>`<font style="color:rgb(64, 64, 64);">(C, H, S)</font>`

磁头数 × 每磁道扇区数 = 单个柱⾯的扇区总数
LBA = 柱⾯号C × 单个柱⾯的扇区总数 + 磁头号H × 每磁道扇区数 + 扇区号S - 1
即：LBA = 柱⾯号C × (磁头数 × 每磁道扇区数) + 磁头号H × 每磁道扇区数 + 扇区号S - 1
扇区号通常是从1开始的，⽽在LBA中，地址是从0开始的
柱⾯和磁道都是从0开始编号的

总柱⾯，磁道个数，扇区总数等信息，在磁盘内部会⾃动维护，上层开机的时候，会获取到这些参数。

LBA 转 CHS 的公式推导：

已知：

- **<font style="color:rgb(64, 64, 64);">LBA 地址</font>**<font style="color:rgb(64, 64, 64);">：</font>`<font style="color:rgb(64, 64, 64);">LBA</font>`
- **<font style="color:rgb(64, 64, 64);">磁盘参数</font>**<font style="color:rgb(64, 64, 64);">：</font>`<font style="color:rgb(64, 64, 64);">H</font>`<font style="color:rgb(64, 64, 64);">（磁头数）、</font>`<font style="color:rgb(64, 64, 64);">S</font>`<font style="color:rgb(64, 64, 64);">（每磁道扇区数）</font>
