HTL/TTL 转光纤模块

型号：SG- HtlTtlFib-331

感兴趣可以TB s 三格电子

一、功能概述

1.1 设备简介

本产品是用来把编码器 3 路 HTL 电平和 3 路 TTL(RS422) 电平转为光纤的设

备；

主要用来延长通信距离或隔离电气间的直接连接，最远可达 40 公里；

不需要任何配置，插上即用；

电源不区分正反接；

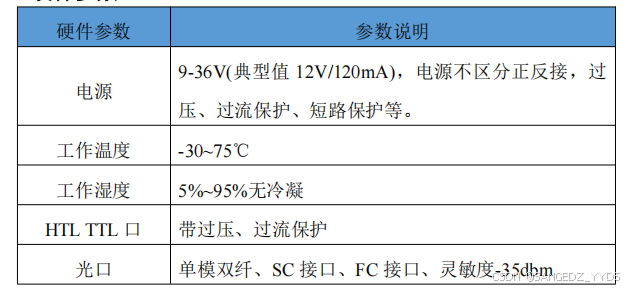

1.2 硬件参数

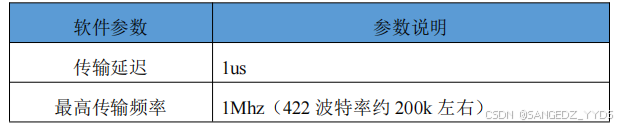

1.3 软件参数

二、硬件说明

2.1 电源接口

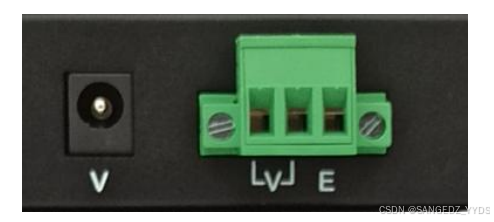

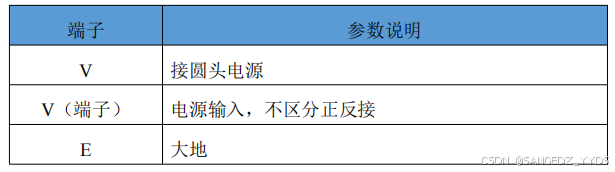

本设备电源接口如下图所示，支持压线端子接法和圆头电源接法，其中压线

端子接法不分正负，支持 9-36V 输入：

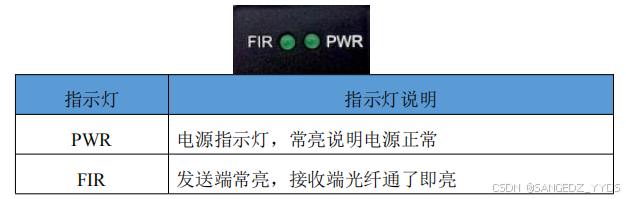

2.2 指示灯定义

本设备两个指示灯如下图所示：

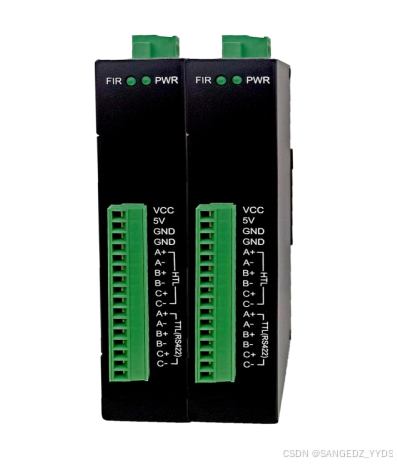

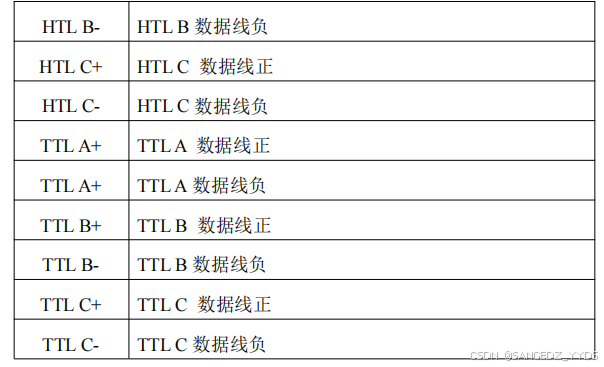

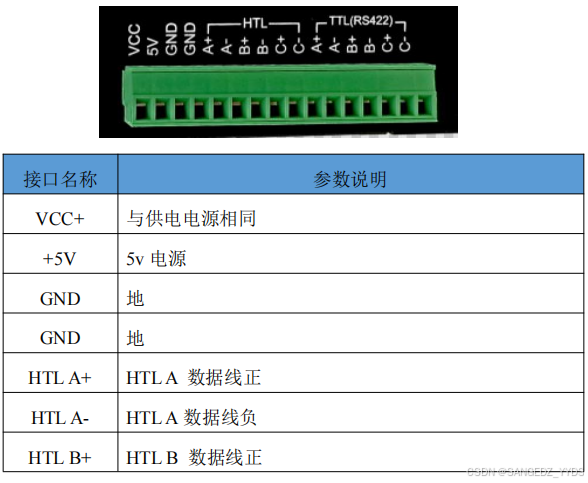

2.6 HTL TTL 接口

本设备 HTL TTL 接口如下图所示：

2.6 光纤接口

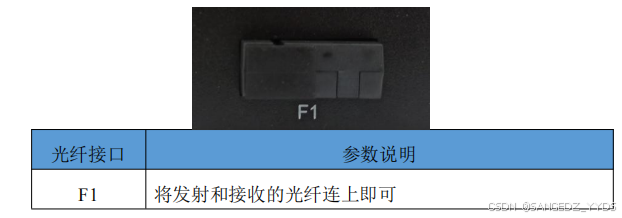

本设备光纤接口如下图所示：

三、接线方式

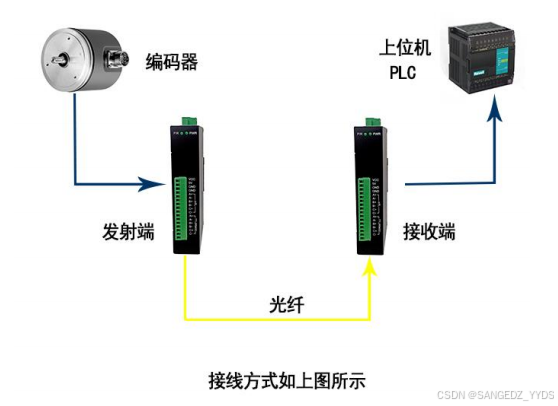

接线方式如下图所示：
