loopback地址，静态vlan，trunk的介绍，附实验题

最新推荐文章于 2024-12-27 21:24:07 发布
原创 最新推荐文章于 2024-12-27 21:24:07 发布 · 2.9k 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

目录

Loopback地址

loopback地址是路由器的逻辑接口，用来模拟网络环境。逻辑接口在查询时不显示。
loopback接口的配置命令是

[R1]int loop
[R1 ]int LoopBack 0
[R1- LoopBack0]ip add “ip地址” “子网掩码”

静态vlan

1.vlan概述与优势

vlan工作于数据链路层，通过在交换机中接入VLAN，加入VLAN，相互的VLAN用来隔离广播域。vlan可以控制广播，增强网络安全性，简化网络管理。静态vlan基于端口划分vlan。

2.vlan的范围

vlan范围范围用途
1正常默认VLAN
2-1001正常用于以太网的vlan，用户可以创建、使用和删除这些VLAN
1002-1005正常用于FDDI和令牌环的默认VLAN，用户不能删除这些VLAN
1006-1024保留仅限系统使用，用户不能查看和使用这些VLAN
1025-4094扩展仅用于以太网VLAN

3.静态VLAN的配置

1.创建VLAN
2.将交换机的端口加入到相应的VLAN中
3.验证VLAN的配置

Trunk

Trunk为每一个vlan提供一条链路，在交换网络中起到接入链路，中继链路的作用。

实验题

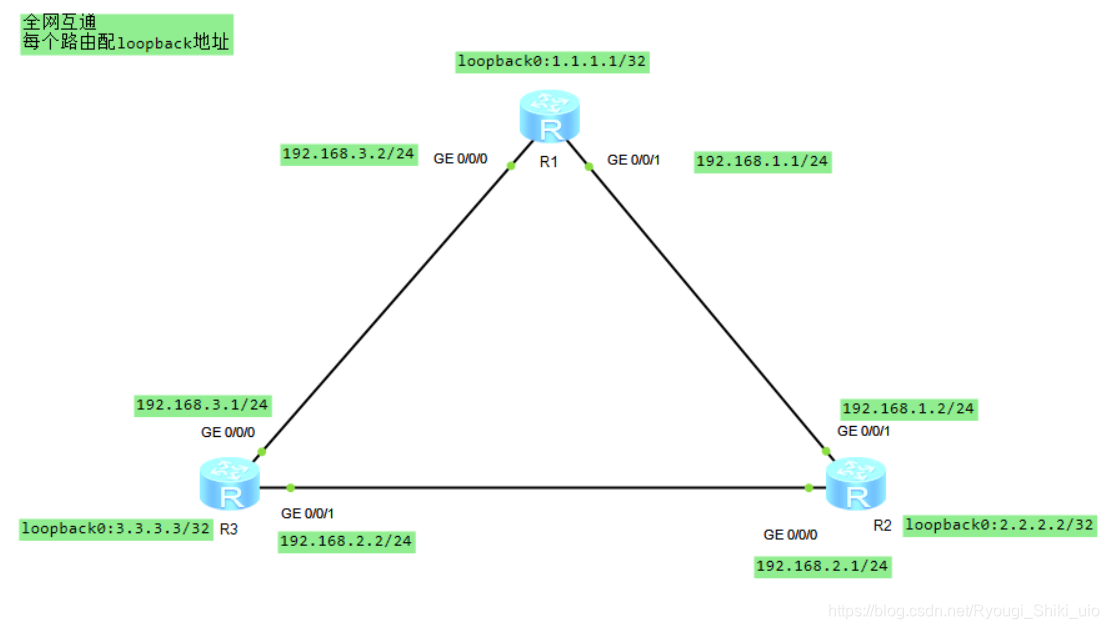

实验一

在这里插入图片描述
R1配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.3.2 24
[R1-GigabitEthernet0/0/0]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.1.1 24
[R1-GigabitEthernet0/0/1]
[R1-GigabitEthernet0/0/1]q
[R1]interface LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 32
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
return
[R1-LoopBack0]q
[R1]ip route-
[R1]ip route-static 2.2.2.2 32 192.168.1.2
[R1]ip route-static 3.3.3.3 32 192.168.3.1

R2配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.2.1 24
Apr  6 2021 14:20:02-08:00 R2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R2-GigabitEthernet0/0/0]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.1.2 24
Apr  6 2021 14:20:24-08:00 R2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[R2-GigabitEthernet0/0/1]q
[R2]interface loopback 0
[R2-LoopBack0]ip address 2.2.2.2 32
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
[R2-LoopBack0]q
[R2]ip route-
[R2]ip route-static 1.1.1.1 32 192.168.1.1
[R2]ip route-
[R2]ip route-static 3.3.3.3 32 192.168.2.2

R3配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R3
[R3]interface g0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.3.1 24
Apr  6 2021 14:20:59-08:00 R3 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[R3-GigabitEthernet0/0/0]interface g0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.2.2 24
[R3-GigabitEthernet0/0/1]
Apr  6 2021 14:21:21-08:00 R3 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[R3-GigabitEthernet0/0/1]q
[R3]interface loopback 0
[R3-LoopBack0]ip address 3.3.3.3 32
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
[R3-LoopBack0]q
[R3]ip route-static 1.1.1.1 32 192.168.3.2
[R3]ip route-static 2.2.2.2 32 192.168.2.1

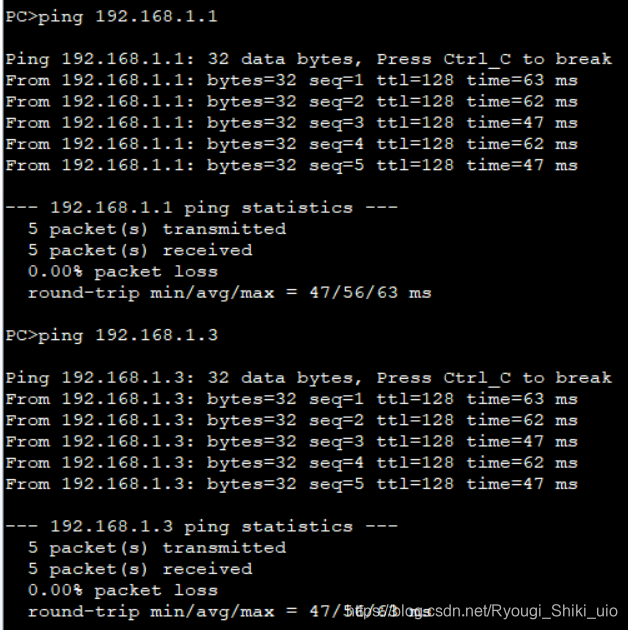

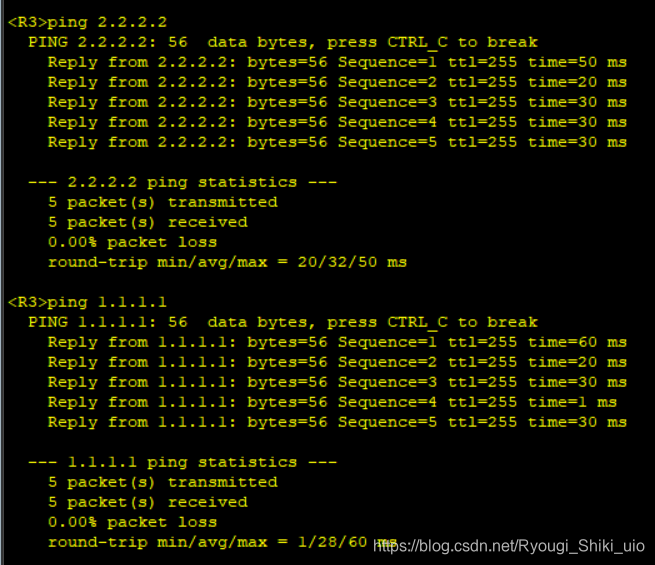

然后PC1与PC2，PC3ping在这里插入图片描述

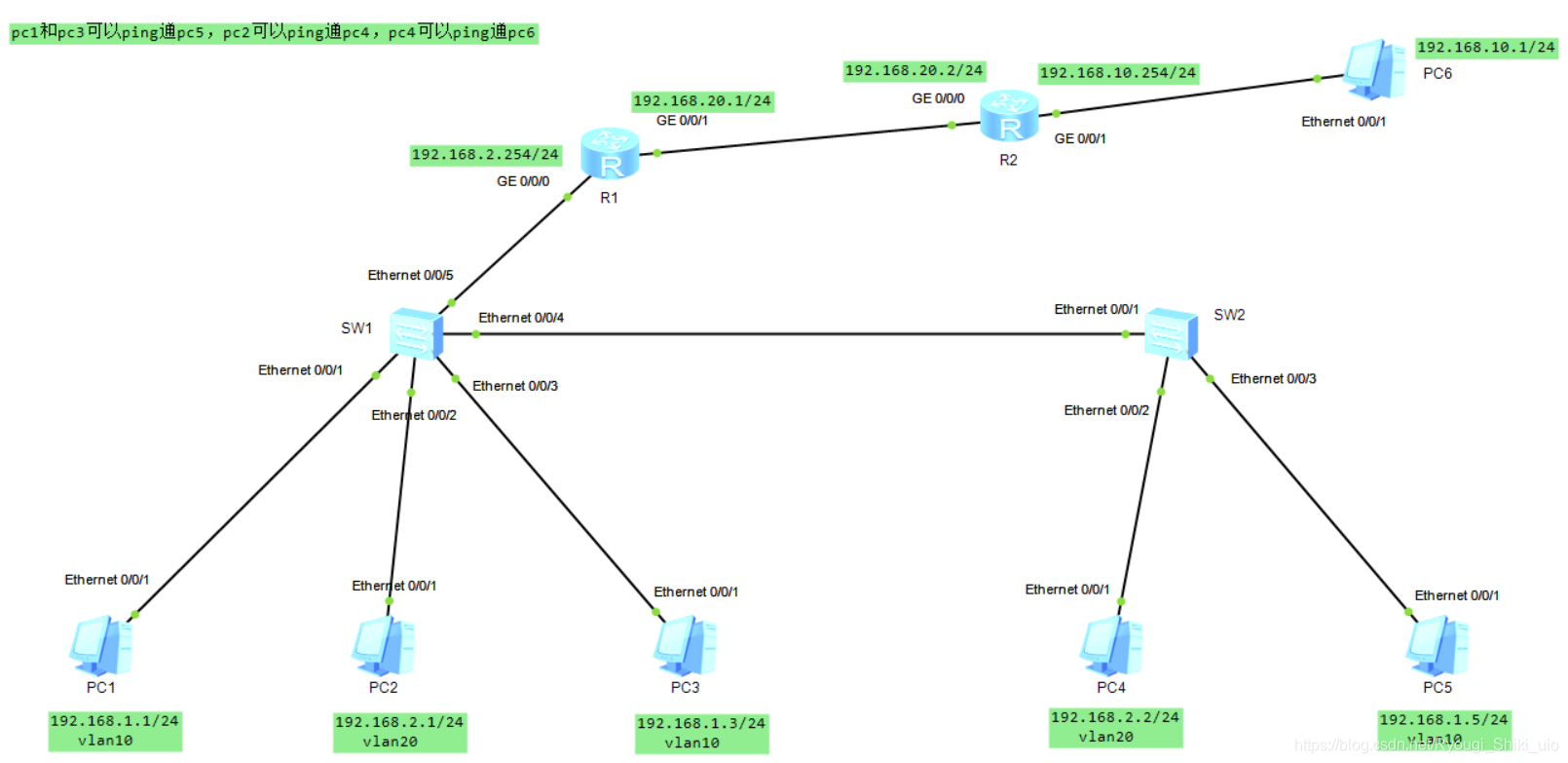

实验二

在这里插入图片描述
首先配好各个pc的ip地址，配好pc4，pc6的ip，子网掩码，网关。
sw1的配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys sw1
[sw1]
[sw1]interface e0/0/1
[sw1-Ethernet0/0/1]
[sw1-Ethernet0/0/1]port link-type access
[sw1-Ethernet0/0/1]port default vlan 10
[sw1-Ethernet0/0/1]dis this
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
return
[sw1-Ethernet0/0/1]
[sw1-Ethernet0/0/1]interface e 0/0/2
[sw1-Ethernet0/0/2]port link-type access
[sw1-Ethernet0/0/2]port default vlan 20
[sw1-Ethernet0/0/2]
[sw1-Ethernet0/0/2]interface e0/0/3
[sw1-Ethernet0/0/3]port link-type access
[sw1-Ethernet0/0/3]port default vlan 10
[sw1-Ethernet0/0/3]
[sw1-Ethernet0/0/3]interface e0/0/5
[sw1-Ethernet0/0/5]port link-type access
[sw1-Ethernet0/0/5]port default vlan 20
[sw1-Ethernet0/0/5]dis this
#
interface Ethernet0/0/5
 port link-type access
 port default vlan 20
#
return
[sw1-Ethernet0/0/5]port link-type access
[sw1-Ethernet0/0/5] port default vlan 20
[sw1-Ethernet0/0/5]interface e0/0/4
[sw1-Ethernet0/0/4]port link-type trunk
[sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20

sw2配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys sw2
[sw2]
[sw2]interface e0/0/1
[sw2-Ethernet0/0/1]port link-type trunk
[sw2-Ethernet0/0/1]
[sw2-Ethernet0/0/1]dis this
#
interface Ethernet0/0/1
 port link-type trunk
#
return
[sw2-Ethernet0/0/1]port trunk allow-pass vlan 10 20
[sw2-Ethernet0/0/1]dis this
#
interface Ethernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
return
[sw2-Ethernet0/0/1]interface e0/0/2
[sw2-Ethernet0/0/2]port link-type access
[sw2-Ethernet0/0/2]prot
[sw2-Ethernet0/0/2]dis this
#
interface Ethernet0/0/2
 port link-type access
#
return
[sw2-Ethernet0/0/2]q
[sw2]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[sw2]interface e0/0/2
[sw2-Ethernet0/0/2]port default vlan 20
[sw2-Ethernet0/0/2]
[sw2-Ethernet0/0/2]
[sw2-Ethernet0/0/2]dis this
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
return
[sw2-Ethernet0/0/2]
[sw2-Ethernet0/0/2]interface e0/0/3
[sw2-Ethernet0/0/3]port link-type access
[sw2-Ethernet0/0/3]port default vlan 10
[sw2-Ethernet0/0/3]dis this
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 10
#
return

r1配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys r1
[r1]interface g0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.2.254 24
Apr  6 2021 17:12:56-08:00 r1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[r1-GigabitEthernet0/0/0]interface g0/0/1
[r1-GigabitEthernet0/0/1]ip address 192.168.20.1 24
Apr  6 2021 17:13:12-08:00 r1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[r1-GigabitEthernet0/0/1]q
[r1]ip route-static 192.168.10.0 24 192.168.20.2

r2配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys r2
[r2]interface g0/0/0
[r2-GigabitEthernet0/0/0]ip address 192.168.20.2 24
Apr  6 2021 17:13:36-08:00 r2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[r2-GigabitEthernet0/0/0]interface g0/0/1
[r2-GigabitEthernet0/0/1]ip address 192.168.10.254 24
Apr  6 2021 17:13:58-08:00 r2 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/1 has entered the UP state.
[r2-GigabitEthernet0/0/1]q
[r2]ip route-static 0.0.0.0 0 192.168.20.1

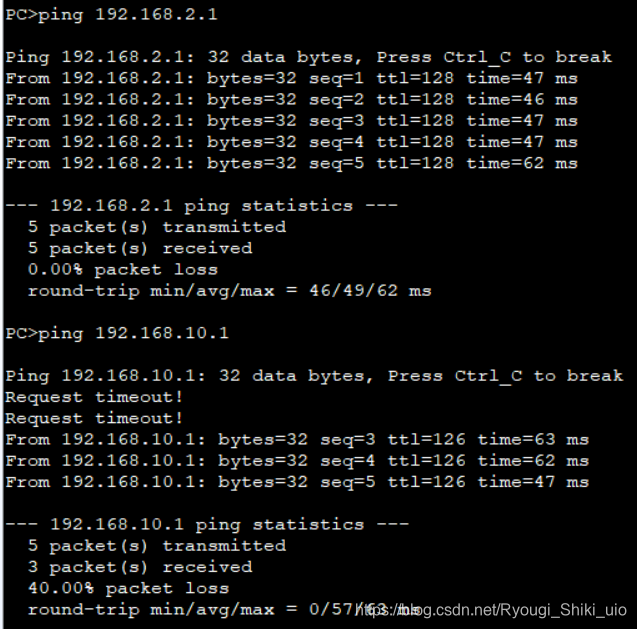

pc5pingpc1，pc3 pc4pingpc2，pingpc6在这里插入图片描述
在这里插入图片描述

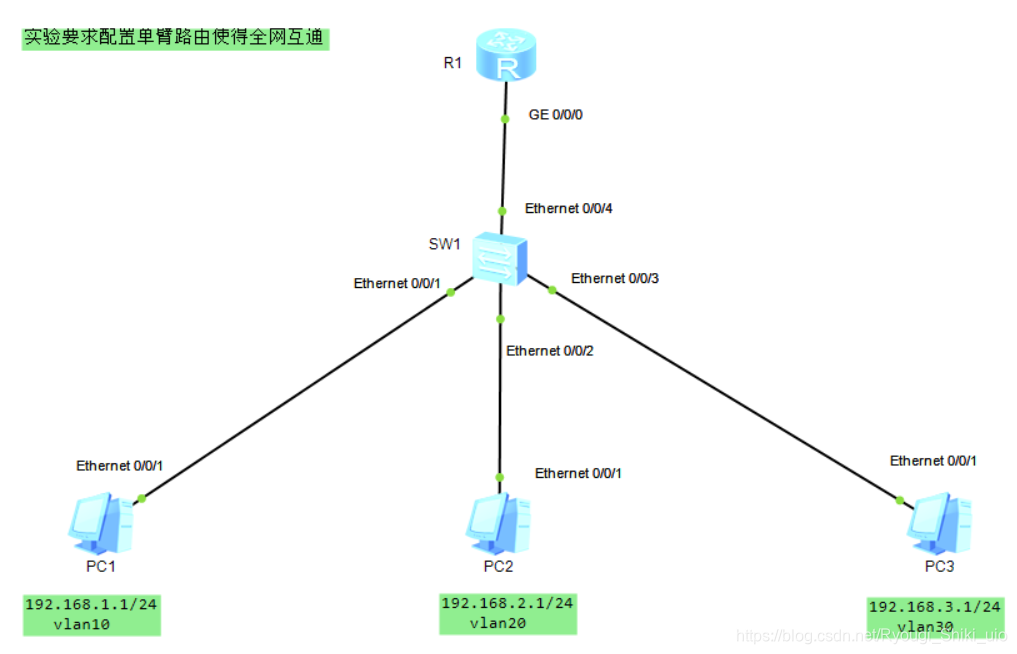

实验三

在这里插入图片描述

先配好pc1，pc2，pc3的ip，子网掩码，网关
sw1的配置

<Huawei>
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys sw1
[sw1]vlan batch 10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[sw1]
[sw1]interface e0/0/1
[sw1-Ethernet0/0/1]port link-type access
[sw1-Ethernet0/0/1]port default vlan 10
[sw1-Ethernet0/0/1]dis this
#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
return
[sw1-Ethernet0/0/1]interface e0/0/2
[sw1-Ethernet0/0/2]port link-type access
[sw1-Ethernet0/0/2]port default vlan 20
[sw1-Ethernet0/0/2]dis this
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 20
#
return
[sw1-Ethernet0/0/2]interface e0/0/3
[sw1-Ethernet0/0/3]port link-type access
[sw1-Ethernet0/0/3]port default vlan 30
[sw1-Ethernet0/0/3]dis this
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 30
#
return
[sw1-Ethernet0/0/3]
[sw1-Ethernet0/0/3]interface e0/0/4
[sw1-Ethernet0/0/4]port link-type trunk
[sw1-Ethernet0/0/4]dis this
#
interface Ethernet0/0/4
 port link-type trunk
#
return
[sw1-Ethernet0/0/4]
[sw1-Ethernet0/0/4]port trunk allow-pass vlan 10 20 30
[sw1-Ethernet0/0/4]
[sw1-Ethernet0/0/4]dis this
#
interface Ethernet0/0/4
 port link-type trunk
 port trunk allow-pass vlan 10 20 30
#
return
[sw1-Ethernet0/0/4]

r1配置

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys r1
[r1]interface g0/0/0.1
[r1-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24
[r1-GigabitEthernet0/0/0.1]dot1q termination vid 10
Apr  6 2021 15:52:28-08:00 r1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/0.1 has entered the UP state.
[r1-GigabitEthernet0/0/0.1]arp broadcast enable
[r1-GigabitEthernet0/0/0.1]interface g0/0/0.2
[r1-GigabitEthernet0/0/0.2]dot1q termination vid 20
[r1-GigabitEthernet0/0/0.2]arp broadcast enable
[r1-GigabitEthernet0/0/0.2]ip address 192.168.2.254 24
Apr  6 2021 15:53:23-08:00 r1 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP
on the interface GigabitEthernet0/0/0.2 has entered the UP state.
[r1-GigabitEthernet0/0/0.2]interface g0/0/0.3
[r1-GigabitEthernet0/0/0.3]ip address 192.168.3.254 24
[r1-GigabitEthernet0/0/0.3]arp broadcast enable
Error: This interface is not a termination interface.
[r1-GigabitEthernet0/0/0.3]dot1q termination vid 30
Apr  6 2021 15:53:56-08:00 r1 %%01IFNET/4/LINK_STATE(l)[3]:The line protocol IP
on the interface GigabitEthernet0/0/0.3 has entered the UP state.
[r1-GigabitEthernet0/0/0.3]arp broadcast enable
[r1-GigabitEthernet0/0/0.3]

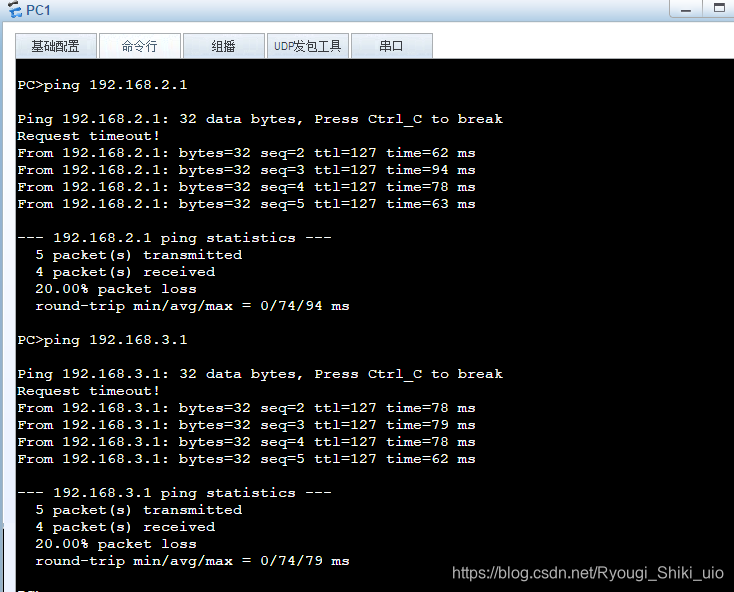

pc1pingpc2，pingpc3
在这里插入图片描述

VLAN配置
qq_52742478的博客
05-30 512
vlan配置 完成拓扑图内相关配置并测试连通性 一、拓扑图 二、配置信息 1、创建vlan【以S1交换机为例进行配置】 vlan batch 10 30（对应pc的vlan网段） 通过display vlan 可以查询到一下信息 2、配置交换机链路类型（link-type） （1）交换机与PC机接口配置access类型 port link-type access port default vlan (此处输入对应vlan网段) （2）交换机之间需要通过多个vlan流量，配置接口类型为trunk port
【路由交换技术】Eth-Trunk链路聚合综合实验
Limit_23的博客
07-14 2511
在实现增大带宽目的的同时，链路聚合采用备份链路的机制，可以有效的提高设备之间链路的可靠性。在传统技术中，常用更换高速率的接口板或更换支持高速率接口板的设备的方式来增加带宽，但这种方案需要付出高额的费用，而且不够灵活。由于两个交换机之间有多条冗余链路的时候，STP会将其中的几条链路关闭，只保留一条，这样可以避免二层的环路产生。2、汇聚交换机S57-1,S57-2与S37交换机互联的接口配置成Trunk，允许通过的VLAN与S37对应的接口相同。可进入到成员接口的接口视图下，逐一添加到Eth-Trunk接口。
Loopback 与 vlan 1
大任的网络专栏
09-26 3170
Loopback1依附于 Vlan 1 但 Loopback1 又与vlan 1 不一样 测试 两台设置互联 使用 Loopback 设置地址 cdp 之后并没有显示地址 使用vlan1 设置地址 cdp 之后一切正常。
配置环回地址的命令
zsysingapore的博客
11-28 9274
Router >enable Router # configure terminal Router(config)#interface loopback 0 进入本地环回口0 Router(config-if)#ip add 1.1.1.1 255.255.255.0 给环回口配置地址 Router(config-if)#no shutdown 打开环回口 Router#show ip route 查看路由器的路由表 ...
环回地址的配置
wyj999_的博客
12-27 852
手工汇总：当路由器可以访问多个连续的子网时，若均通过相同的下一跳，可以将这些网段进行汇总计算，之后仅编辑汇总后的网段的静态路由，即可达到减少路由器路由条目增加转发效率的目的。ping -a 192.168.1.1 192.168.2.1 指定一个地址去ping另一个地址。[Huawei]ip route-static 0.0.0.0 0 12.1.1.2 缺省路由。缺省路由：一条不限定目标的路由条目；[Huawei]interface LoopBack 0 进入虚拟接口 编号为0。
loopback地址是什么？怎么配置
weixin_33946020的博客
07-13 5251
什么叫loopback地址？是怎样用的?此类接口是应用最为广泛的一种虚接口，几乎在每台路由器上都会使用。常见于如下用途。一、作为一台路由器的管理地址系统管理员完成网络规划之后，为了方便管理，会为每一台路由器创建一个loopback 接口，并在该接口上单独指定一个IP 地址作为管理地址，管理员会使用该地址对路由器远程登录（telnet ），该地址实际上起到了类似设备名称一类的功...
华为eNSP综合实验：单臂路由、DHCP、RIP、OSPF、VLAN
清风明月的博客
07-03 2302
本实验为华为eNSP综合实验，为某学校相关课程期末考试真题，当时没有完全理解，现在由于工作需求，重新温习相关技术，于是想到用本实验来练练手，提升一下实验操作能力。 主要涉及交换机VLAN划分、trunk口放通vlan；路由器单臂路由配置、DHCP配置、RIP配置、OSPF配置以及路由引入。
2、新H3C杯——静态路由实验（练习）
qwsn
02-17 3001
0x01、静态路由实验 0x02、配置 1、PC1的配置： 2、PC2的配置： 3、PC3的配置： 4、PC4的配置： 5、SW1的配置： ①、配置设备名称： sys sys SW1 ②、划分Vlan，配置Trunk： vlan 10 port g1/0/1 vlan 20 port g1/0/2 int g1/0/3 port li tr po tr per vlan ...
eNSP综合实验：VRRP、MSTP、Eth-Trunk、NAT、DHCP等技术应用
weixin_44611826的博客
09-29 4494
eNSP综合实验：VRRP、MSTP、Eth-Trunk、NAT、DHCP等技术应用
华为eNSP综合实验：单臂路由、DHCP、RIP、OSPF、VLAN、ACL
清风明月的博客
07-03 1052
本实验为华为eNSP综合实验，为某学校相关课程期末考试真题，当时没有完全理解，现在由于工作需求，重新温习相关技术，于是想到用本实验来练练手，提升一下实验操作能力。主要涉及交换机VLAN划分、trunk口放通vlan；路由器单臂路由配置、ACL、DHCP配置、RIP配置、OSPF配置以及路由引入。由于时间原因，尚未再次细致检查，问题也不大，明天抽空再看一下。希望路过的大佬不吝赐教！！！！！欢迎各位讨论交流！需要考题和答卷的请移步下载（开头下载资源）。
配置looback
2301_81669829的博客
10-14 2202
Huawei-GigabitEthernet0/0/0]ip address 10.0.0.1 24 ###配置IP地址。[Huawei]dis ip interface brief ###查看设备上所有接口的IP地址信息。路由器工作在网络层设备，它的每个物理接口都具备三层功能特性，直接配置IP地址参数；[Huawei]interface g0/0/0 ###进入接口g0/0/0。[Huawei]dis ip int brief ###查看接口IP地址。配置g0/0/1会报错。
华为3026ef trunk端口环回问题
weixin_33795093的博客
05-01 499
3026ef trunk端口环回受控功能未关闭造成环路问题 本博文由昆哥提供原稿，在此共享给有类似情况的同仁；以及对昆哥表示敬意！ 现象描述：组网为S8016+++(trunk)+++3026EF+++2016在没有改变组网的情况下S8016 1/0/0端口下带所有业务中断；其实S5000的交换机也有这种情况发生。 告警信息...
华为、华三交换机、路由器启用基于端口的环回检测功能配置
小木的博客
06-01 4686
配置接口环回检测功能会影响其他功能使用，可能导致接口或链路无法正常工作。测试完毕后，请您及时执行undo loopback命令取消环回，关闭环回检测功能后将恢复原有配置。当以太网接口无故障时，开启环回检测功能后接口物理状态和协议状态将始终处于Up状态；如果以太网接口出现故障，则仍为Down状态。在进行某些特殊功能测试时，例如初步定位以太网故障时，需要开启以太网接口环回检测功能，测试接口功能是否异常。
Loopback接口的主要作用及Loopback端口配置
热门推荐
JackLiu16的博客
05-13 9万+
 Loopback是路由器里面的一个逻辑接口。逻辑接口是指能够实现数据交换功能，但是物理上不存在、需要通过配置建立的接口。Loopback接口一旦被创建，其物理状态和链路协议状态永远是Up，即使该接口上没有配置IP地址。正是因为这个特性，Loopback接口具有特殊的用途。下面介绍Loopback接口的常见应用场景。一、提高可靠性1、在IP地址借用中的应用       当某接口不是长期使用IP地址...
ospf汇总，pc机和loopback口配置
2202_75328505的博客
05-13 2534
命令：int lo 0 (以此类推)int lo 1 (以此类推)int lo 2 (以此类推)
路由器loopback口实验
wusimin432503的博客
03-21 8142
配置IP 实现三台设备间互通，通过启用动态路由RIP 以R2为例: Router(config)#router rip //启用RIP协议 Router(config-router)#network 192.168.12.0 //宣告192.168.12.0网段 Router(config-router)#network 192.168.23.0 //宣告192.168.23.0网段 在三台设备上加上回环口 以R1为例： Router(config)#inte...
路由器与VLAN 技术
shiqiang002的博客
04-06 1262
路由器 1，loopback 路由器的逻辑接口 int loopback 0 配置Loopback接口 作业 所有ping通 R1路由器配置与结果 sys Enter system view, return user view with Ctrl+Z. [Huawei]sysn r1 [r1]int loo [r1]int LoopBack 0 [r1-LoopBack0]ip add 1.1.1.1 32 [r1-LoopBack0]int g0/0/0 [r1-GigabitEthernet0/0/
loopback接口的应用：远程连接、Router ID
qq_31030313的博客
02-19 7008
loopback接口的特点：1、loopback接口创建后将一直保持UP状态，并具有环回特性；2、loopback接口可以配置掩码为全1的IP地址；在默认情况下，BGP会自动选取全局Router ID作为BGP协议的Router ID。如果选中的Router ID是物理接口的IP地址，当IP地址发生变化时，会引起路由的振荡。为了提高网络的稳定性，可以将Router ID手动配置为Loopback接口地址。
小白静态路由配置教程，备份接口和缺省路由。
FreeNAS的博客
09-13 3005
IPv4 地址以及 IPv4 静态路由的配置
华为静态路由实验题
最新发布
10-20
我们来设计一个**华为设备上的静态路由实验题**，适用于 eNSP（Enterprise Network Simulation Platform）模拟器环境。该实验将帮助你掌握华为路由器的基本配置、接口配置、静态路由配置与连通性测试。 --- ## 🎯 实验名称：华为路由器静态路由配置实验 ### 🔧 实验目标 1. 掌握华为路由器的基本命令行操作 2. 配置路由器接口 IP 地址 3. 手动配置静态路由实现跨网段通信 4. 使用 `ping` 和 `tracert` 测试网络连通性 5. 查看路由表并验证静态路由条目 --- ## 🖥️ 实验拓扑结构 ``` PC1 ----(192.168.1.0/24)---- R1 ----(192.168.2.0/24)---- R2 ----(192.168.3.0/24)---- PC2 (G0/0/0) (G0/0/1) (G0/0/0) (G0/0/1) ``` - **R1 和 R2**：华为 AR 系列路由器（如 AR2220） - **PC1 IP**: `192.168.1.10/24`, 默认网关: `192.168.1.1` - **PC2 IP**: `192.168.3.10/24`, 默认网关: `192.168.3.1` - **R1 接口**: - G0/0/0: `192.168.1.1/24` - G0/0/1: `192.168.2.1/24` - **R2 接口**: - G0/0/0: `192.168.2.2/24` - G0/0/1: `192.168.3.1/24` > 目标：使 PC1 与 PC2 能够互相 ping 通 --- ## ✅ 实验步骤（含完整命令） ### 第一步：搭建拓扑（在 eNSP 中完成） - 添加两台 AR 路由器（R1、R2）、两台终端 PC - 使用直通线连接： - PC1 → R1 的 GE0/0/0 - R1 的 GE0/0/1 → R2 的 GE0/0/0 - R2 的 GE0/0/1 → PC2 - 启动所有设备 --- ### 第二步：配置 R1 ```bash <Huawei> system-view [Huawei] sysname R1 # 配置接口 G0/0/0（连接 PC1） [R1]interface GigabitEthernet 0/0/0 [R1-GigabitEthernet0/0/0] ip address 192.168.1.1 255.255.255.0 [R1-GigabitEthernet0/0/0] undo shutdown [R1-GigabitEthernet0/0/0] quit # 配置接口 G0/0/1（连接 R2） [R1]interface GigabitEthernet 0/0/1 [R1-GigabitEthernet0/0/1] ip address 192.168.2.1 255.255.255.0 [R1-GigabitEthernet0/0/1] undo shutdown [R1-GigabitEthernet0/0/1] quit # 配置静态路由：去往 192.168.3.0/24，下一跳是 R2 的接口地址 [R1]ip route-static 192.168.3.0 255.255.255.0 192.168.2.2 # 查看路由表 [R1]display ip routing-table ``` --- ### 第三步：配置 R2 ```bash <Huawei> system-view [Huawei] sysname R2 # 配置接口 G0/0/0（连接 R1） [R2]interface GigabitEthernet 0/0/0 [R2-GigabitEthernet0/0/0] ip address 192.168.2.2 255.255.255.0 [R2-GigabitEthernet0/0/0] undo shutdown [R2-GigabitEthernet0/0/0] quit # 配置接口 G0/0/1（连接 PC2） [R2]interface GigabitEthernet 0/0/1 [R2-GigabitEthernet0/0/1] ip address 192.168.3.1 255.255.255.0 [R2-GigabitEthernet0/0/1] undo shutdown [R2-GigabitEthernet0/0/1] quit # 配置静态路由：去往 192.168.1.0/24，下一跳是 R1 的接口地址 [R2]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1 # 查看路由表 [R2]display ip routing-table ``` --- ### 第四步：配置 PC1 和 PC2（通过命令行或 GUI 设置） #### PC1 设置： ```bash IP Address: 192.168.1.10 Subnet Mask: 255.255.255.0 Default Gateway: 192.168.1.1 ``` #### PC2 设置： ```bash IP Address: 192.168.3.10 Subnet Mask: 255.255.255.0 Default Gateway: 192.168.3.1 ``` --- ### 第五步：测试连通性 #### 在 PC1 上执行： ```bash ping 192.168.3.10 ``` 预期结果：**成功收到回复** #### 追踪路径（可选）： ```bash tracert 192.168.3.10 ``` 输出应显示经过： ``` 1 192.168.1.1 (R1) 2 192.168.2.2 (R2) 3 192.168.3.10 (PC2) ``` --- ## 📊 关键命令解释 | 命令 | 功能 | |------|------| | `system-view` | 进入系统视图 | | `sysname R1` | 修改设备名称 | | `interface GigabitEthernet 0/0/X` | 进入指定接口 | | `ip address x.x.x.x x.x.x.x` | 配置接口 IP | | `undo shutdown` | 开启接口（默认可能关闭） | | `ip route-static 目标网络 子网掩码 下一跳` | 添加静态路由 | | `display ip routing-table` | 查看当前路由表 | | `ping -a 源IP 目的IP` | 指定源地址 ping（可用于路由器自身测试） | --- ## ❗ 常见问题排查 | 问题 | 可能原因 | 解决方法 | |------|--------|---------| | Ping 不通 | 接口未开启 | 使用 `undo shutdown` | | 路由表无条目 | 静态路由配置错误 | 检查子网掩码和下一跳 | | 单向通 | 只配了一边路由 | R1 和 R2 都要配回程路由 | | ARP 失败 | PC 网关设置错误 | 检查 PC 的默认网关 | --- ## 💡 扩展练习建议 1. **添加默认路由**：让边缘路由器通过默认路由指向核心。 2. **浮动静态路由**：配置备份路径（例如增加一条串行链路）。 3. **使用环回接口测试**：在 R1 上创建 loopback0 (`1.1.1.1`)，尝试从 PC2 访问它。 ---
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
