本文深入探讨详细设计的基础，包括其目的、输入与输出，以及面向对象设计中的职责与协作原则。通过实例讲解如何进行静态与动态设计模型的构建，涵盖类的职责分配、关系建立、辅助类添加及动态协作分析。
文章目录
详细设计基础
什么是详细设计
- 体系结构设计表达系统高层设计抽象——表达模块之间的交互、接口等
详细设计落实到具体的模块之中去，（面向对象的详细设计下）模块中的对象、类是如何设计的
- 详细设计是模块内部具体设计机制
中层上描述：类的规格（类接口、类之间如何交互等）
低层上描述：数据结构、算法等（类的实现、方法实现） - 详细设计也是一种设计，也需要设计师考虑美学、功能和其他的一些重要属性（如可修改性、可维护性等）
详细设计的出发点
详细设计的输入为：需求规格说明与体系结构设计（到这个阶段我们手里有的）
详细设计的上下文
上下文即指详细设计的输入、输出都是什么

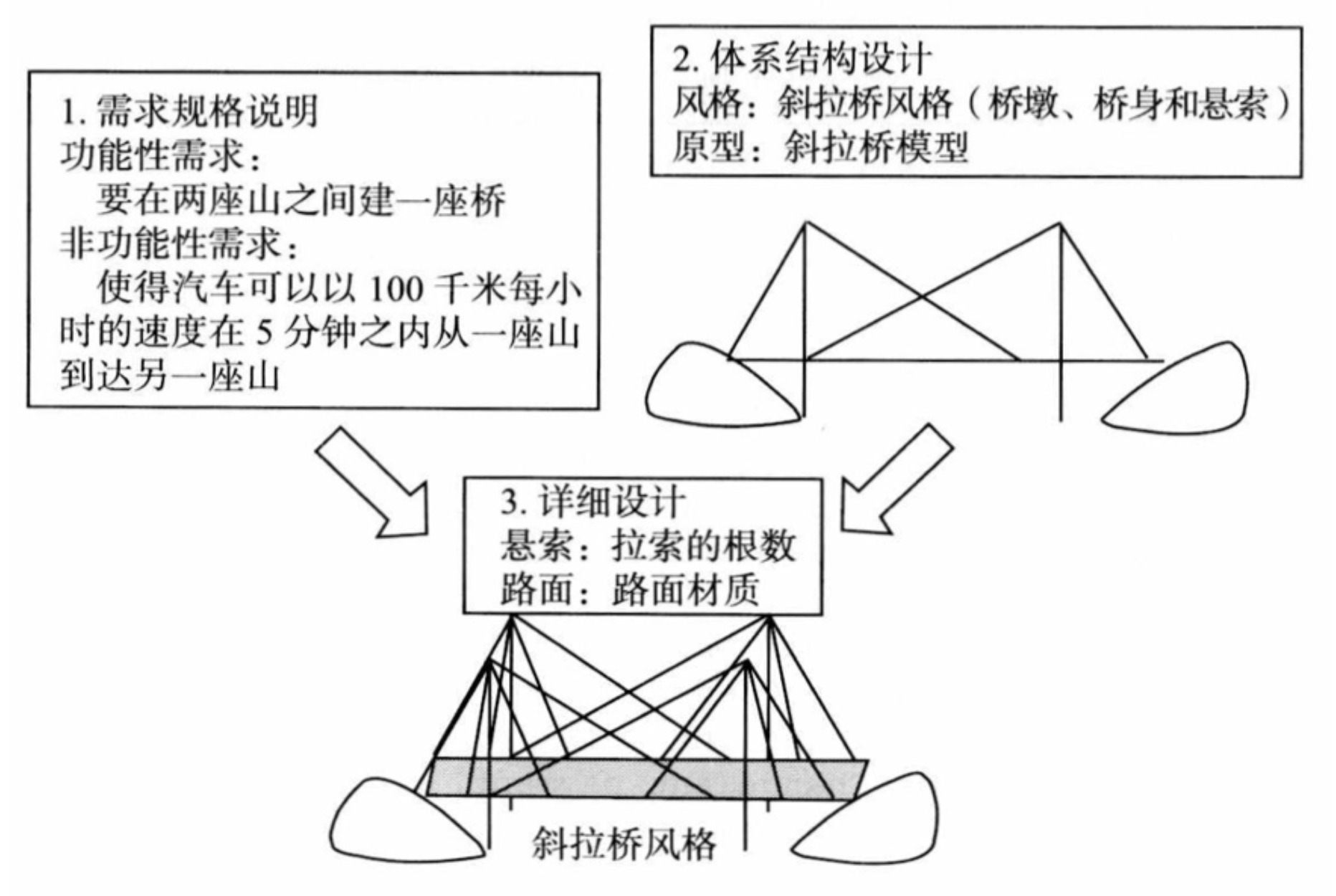

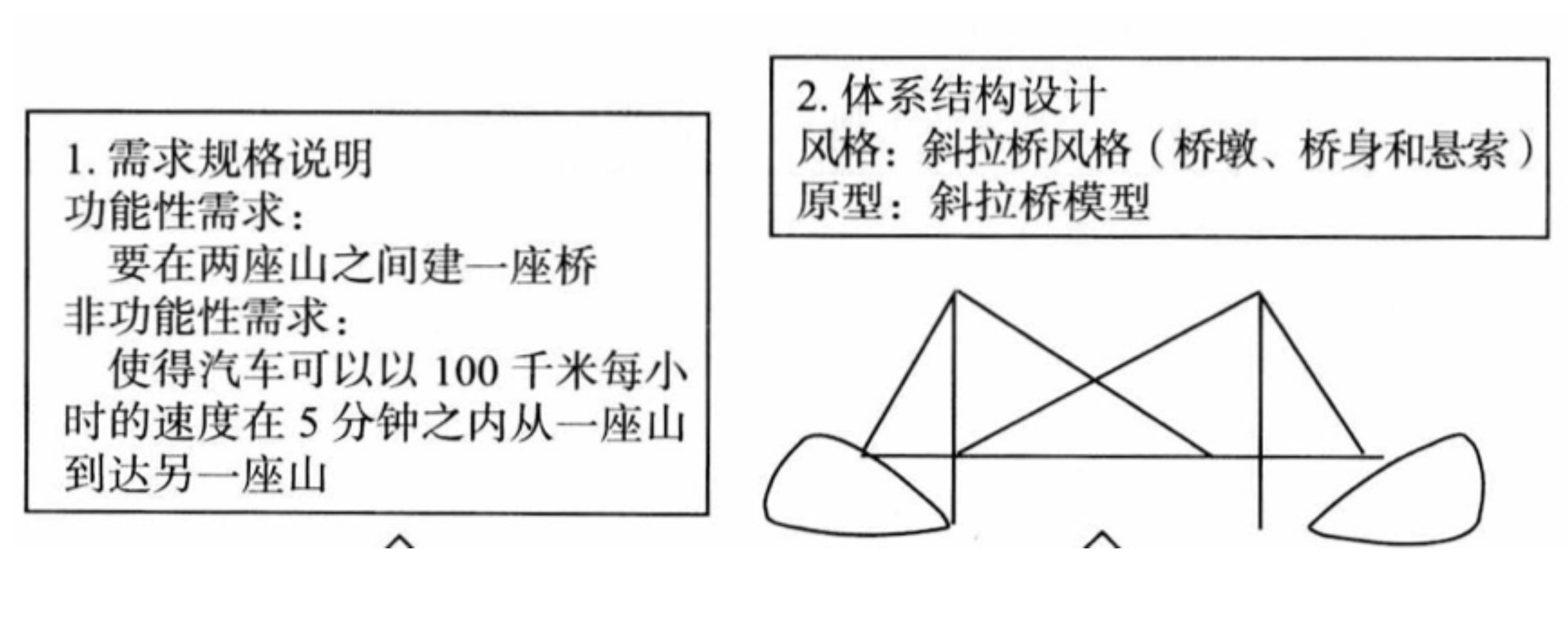

建桥的案例
- 详细设计的输入

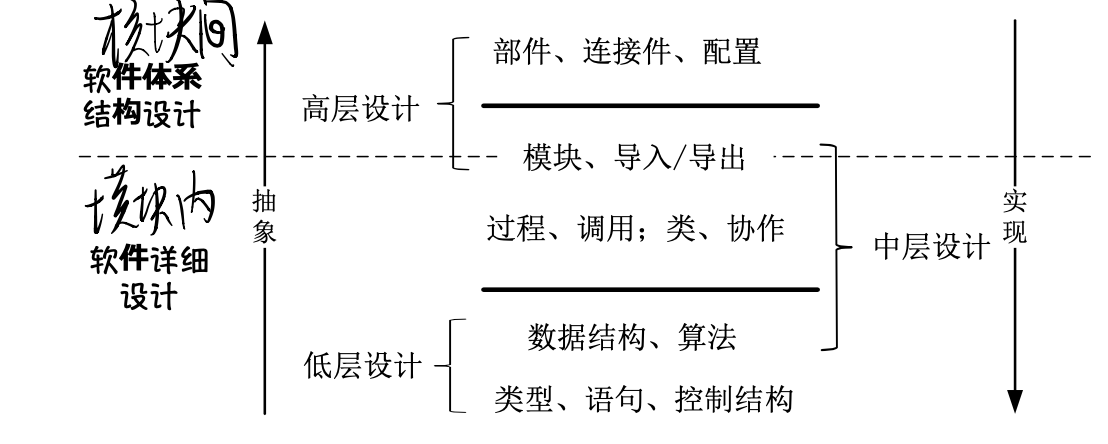

- 从需求、体系结构设计到详细设计
体系结构设计规定了模块之间结构、接口等
详细设计的工作是进入模块内部的
详细设计的上下文的思考
- 开始详细设计之前的思考
需求开发阶段中的工作，哪些会影响到详细设计？
软件体系结构设计阶段中的工作，哪些会影响到详细设计？ - 详细设计的出发点
来自体系结构设计工作，模块的规格（模块对外交互的供、需接口等）

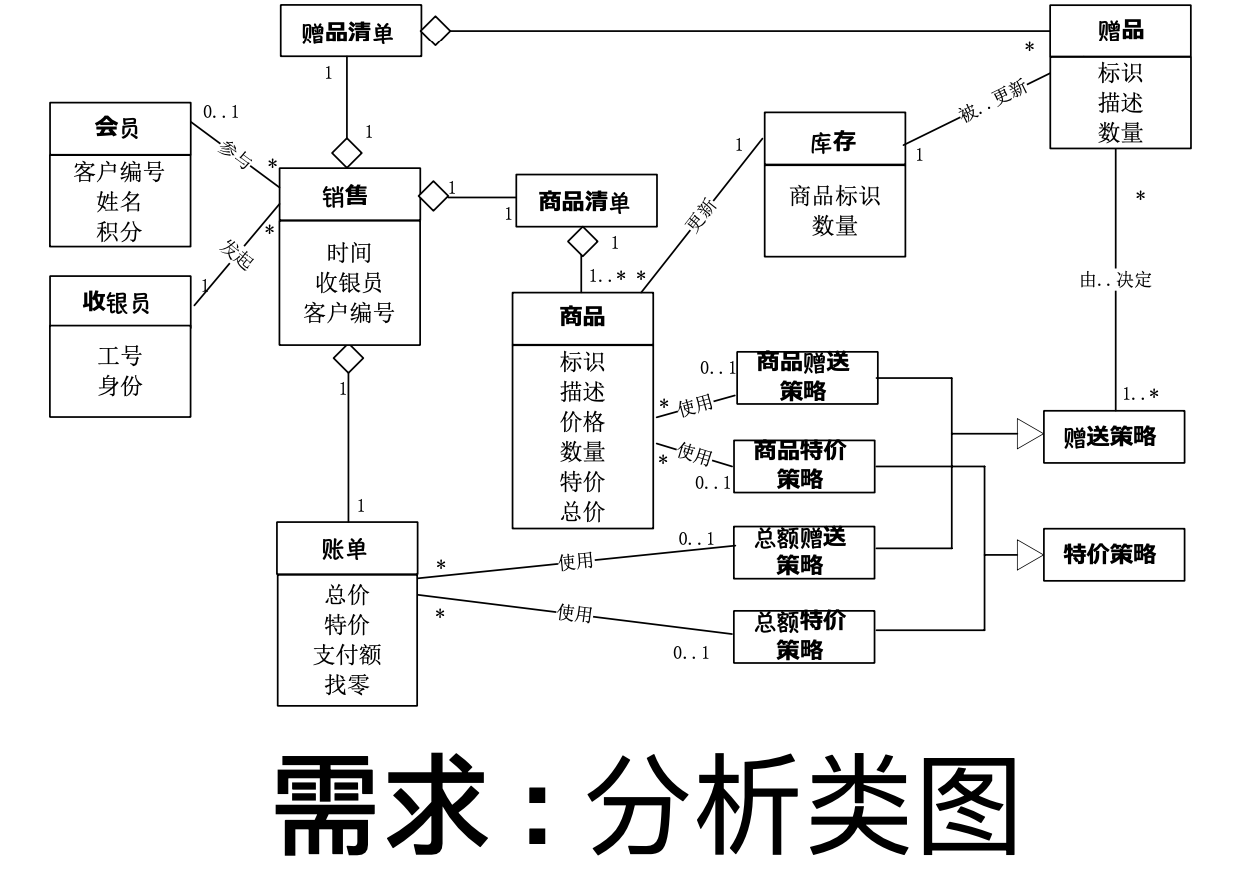

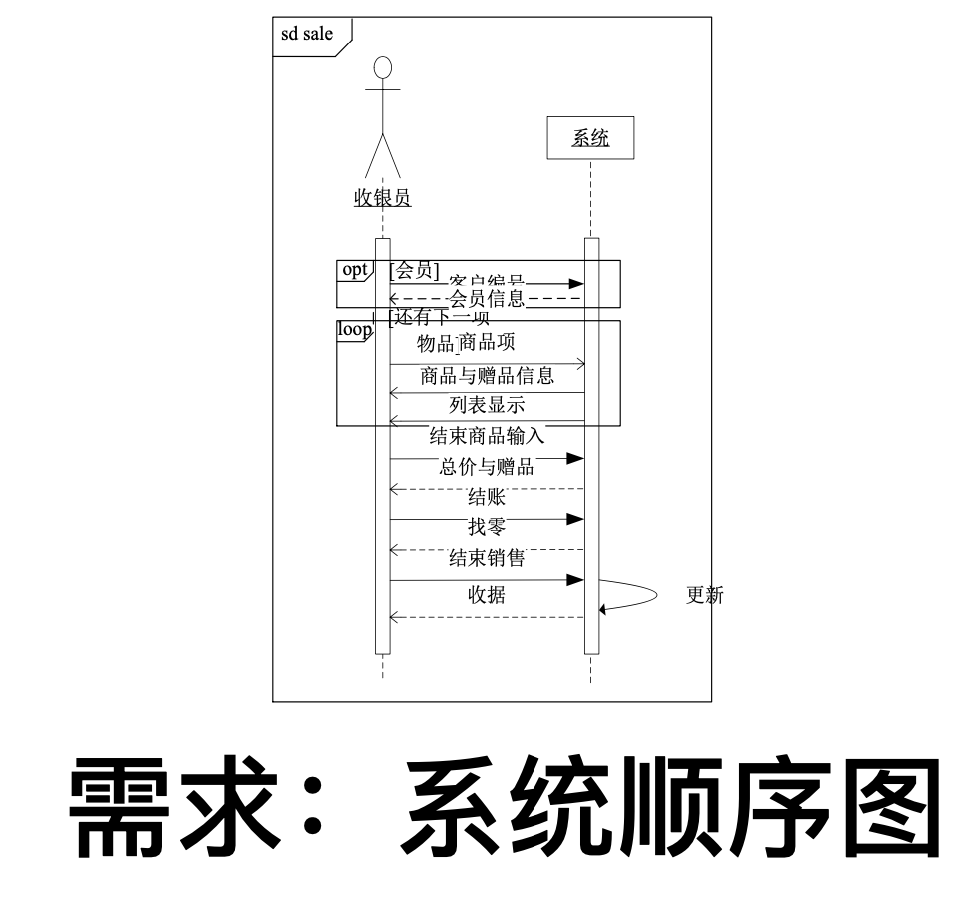

来自需求开发工作，功能职责，即要实现的功能（还有一些功能从实现决策中来）；功能常用用例、领域模型（即概念类图）、流程图、状态图等表达 - 需求开发工作中会被此阶段用到的图
- 软件体系结构设计工作中可能被用到的
构建之间的接口//被Presentation层调用接口，逻辑层被展示层调用的，供接口 public interface SalesBLService{ public CommodityVO getCommodityByID(int id); public MemberVO getMember(); public CommodityPromotionVO getComodityPromotionByID(int commodityID); public boolean addMember(int id); public boolean addCommodity(int id, int quantity); public int getTotal(int mode); public int getChange(int payment); public void endSales(); } //调用DataService层的接口，展示层调用数据层的接口，需接口 public interface SalesDataService extends Remote{ public void init() throws RemoteException; public void finish() throws RemoteException; public void insert(SalesPO po) throws RemoteException; ... } - 详细设计的输出
输出的是模块内部的实现（包内部、模块内部）（还会有一些繁殖循环依赖的设计）
面向对象的详细设计
面向对象设计的思想
职责
- 职责就是义务
职责包括做任务、维护数据等工作
做任务——行为职责——对应类对象的成员方法
维护数据——数据职责——对应类对象的成员变量
数据和行为被封装，一起体现职责 - 职责驱动、职责分配
职责的说明可以是不同抽象层次上的
职责可以被分解：大职责可以分解成小职责，由小职责合作形成大职责
高层次职责（大职责）对应大的抽象部件；小职责对应小的抽象部件
职责的分解可以指示部件的分解 - 职责驱动和职责分配的工作：将系统职责一点点地从上到下分配
操作方式：自顶向下、自底向上、两种结合都可以，都算职责驱动 - 职责分配和职责驱动的注意事项
一个更高的原则：职责分配时，要做到高内聚，低耦合（每个职责本身高内聚，职责之间交互要少，即低耦合）
模块职责不可以重叠
职责的数据与行为放在一起，共同体现一个职责 - 代理(Delegation)
面向对象的职责处理中，还会有代理机制
代理机制应该更多地被使用，要做一件事时，如果有模块声称自己有此职责，直接交给该模块处理就行（自己就不用管了）
协作
- 什么是协作
协作完成更大职责；一个程序中的对象必须协作，这样他们才能完成更大职责，如果没有协作的话就只能写出一个做所有工作的对象
将系统与社会类比，对象相当于社会个体，协作可以视为个体之间的协作（模拟社会分工）
通过协作，应用被分解为不同行为，不同行为由不同的对象完成，每次协作都可以实现或多或少的系统功能
面向对象的应用是一个关系网络，每个个体职责清晰，只要搞好自己的事情就好；社会的复杂性落在了网络之间的关联上
结构化编程应用：清晰的关系结构和交互，复杂的方法
机制层面上，协作是通过发消息完成的
语言层面上，协作是通过方法调用完成的 - 协作的重要性
通过协作完成目标功能
如果协作设计的不好，系统容易出现问题
面向对象详细设计的过程
概述

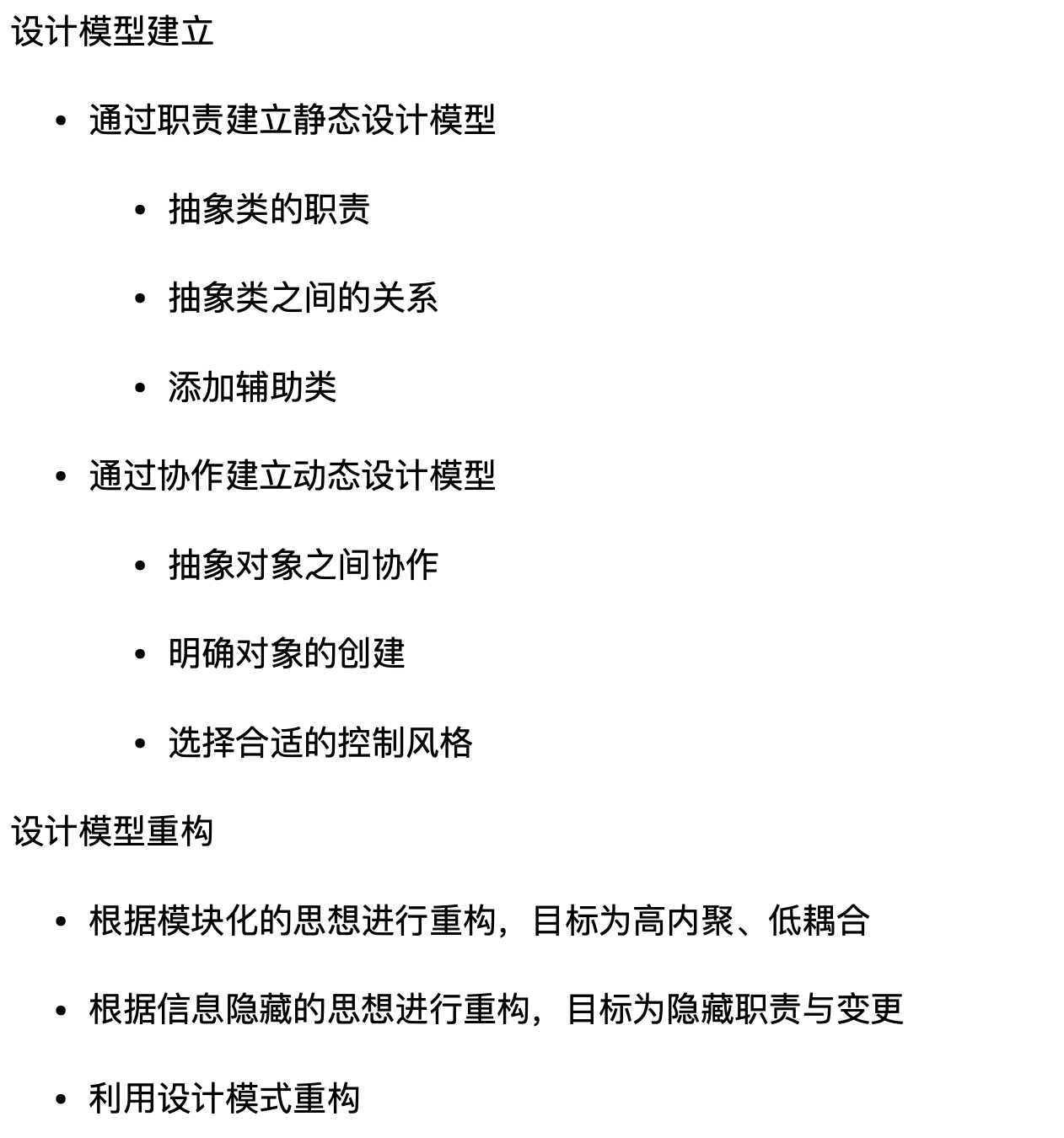

- 过程图示
- 静态设计模型就是运行时候的snapshot，主要是画一些类图
抽象类的职责——根据已有的需求的类图，需求的类图转向设计类图
抽象类之间的关系——之前是实体之间的联系
添加辅助类——在概念类图基础上（概念类图的重点全是业务类、业务特征）考虑业务之外的辅助（如消除循环依赖的接口类，这个类就是单纯的设计行为产生的类，而不是业务的类） - 通过协作建立动态设计模型，主要是画顺序图
明确对象的创建——谁来创建、时机为何
选择合适的控制风格——给交互定义风格（如集中式，分散式，代理式等） - 设计模型重构：根据准则判断当前设计的好坏，并作出优化
重构思想：模块化和信息隐藏（两个跨与编程范式的更高层抽象的思想）
设计模型建立
通过职责建立静态设计模型
抽象对象的职责
- 类表达了对对象族本质特征的抽象
一个类对应多个对象，他们的共有特征（属性、方法等） - 构建的蓝图
- 职责：数据职责、行为职责

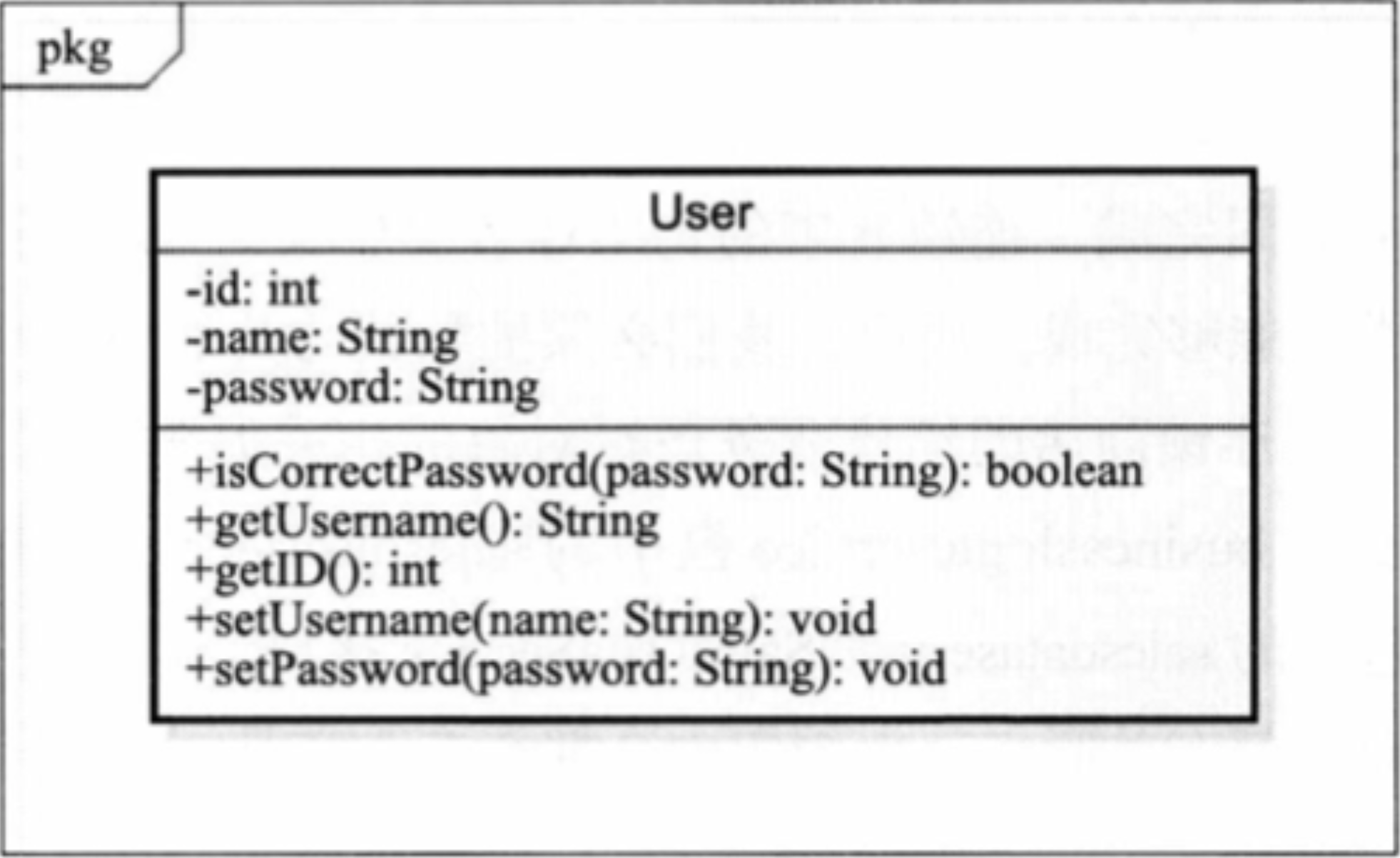

- 单一类图示例
-代表私有，+代表公开
类图三部分：类名，属性，方法
方法最后的是返回值类型
抽象类之间的关系
关系
- 类之间的关系
| 关系 | 关系短语 | 解释 | 多重性 | UML表示法 | 关系类型 |
|---|---|---|---|---|---|
| 普通关联 | A has a B | 某个对象会长期持有另一个对象的引用；关联的两个对象之间没有任何强制性的约束 | A: 0…* B: 0…* |  没有方向限制 | 对象之间关系 |
| 聚合 | A owns B | 它暗含着一种集合所属关系；被聚合的对象还可以再被别的对象关联，故被聚合对象是可以共享的（B是被聚合对象）（部分存在，整体不存在是有可能的） | A: 0…1 B: 0…* 集合可以为空 |  空心棱形一侧连接代表整体的对象 | 对象之间关系 |
| 组合 | B is part of A | 它既要求包含对象与被包含对象之间的拥有关系，有要求包含对象与被包含对象的生命周期相同；被包含对象还可以被别的对象关联，所以被包含对象是可以共享的，然而绝不存在两个包含对象对同一个被包含对象的共享（可以共享的只能是其他关联） | A: 0…1 B: 1…1 整体存在，部分一定存在 |  实心棱形一侧连接代表整体的对象 | 对象之间关系 |
| 继承 | B is an A | 继承是一种非常强的关系；子类会将父类所有的接口和实现都继承回来；但是，也可以覆盖父类的实现 | 无 |  空心三角一侧连接抽象类那一方 | 类之间关系 |
| 实现 | B implements A | 类实现接口，必须实现接口中所有的方法 | 无 |  空心三角箭头一侧指向抽象那一方，即接口 | 类之间关系 |
| 注：多重性简单来说是指两个类“一对多还是多对多还是多对一还是别的” |

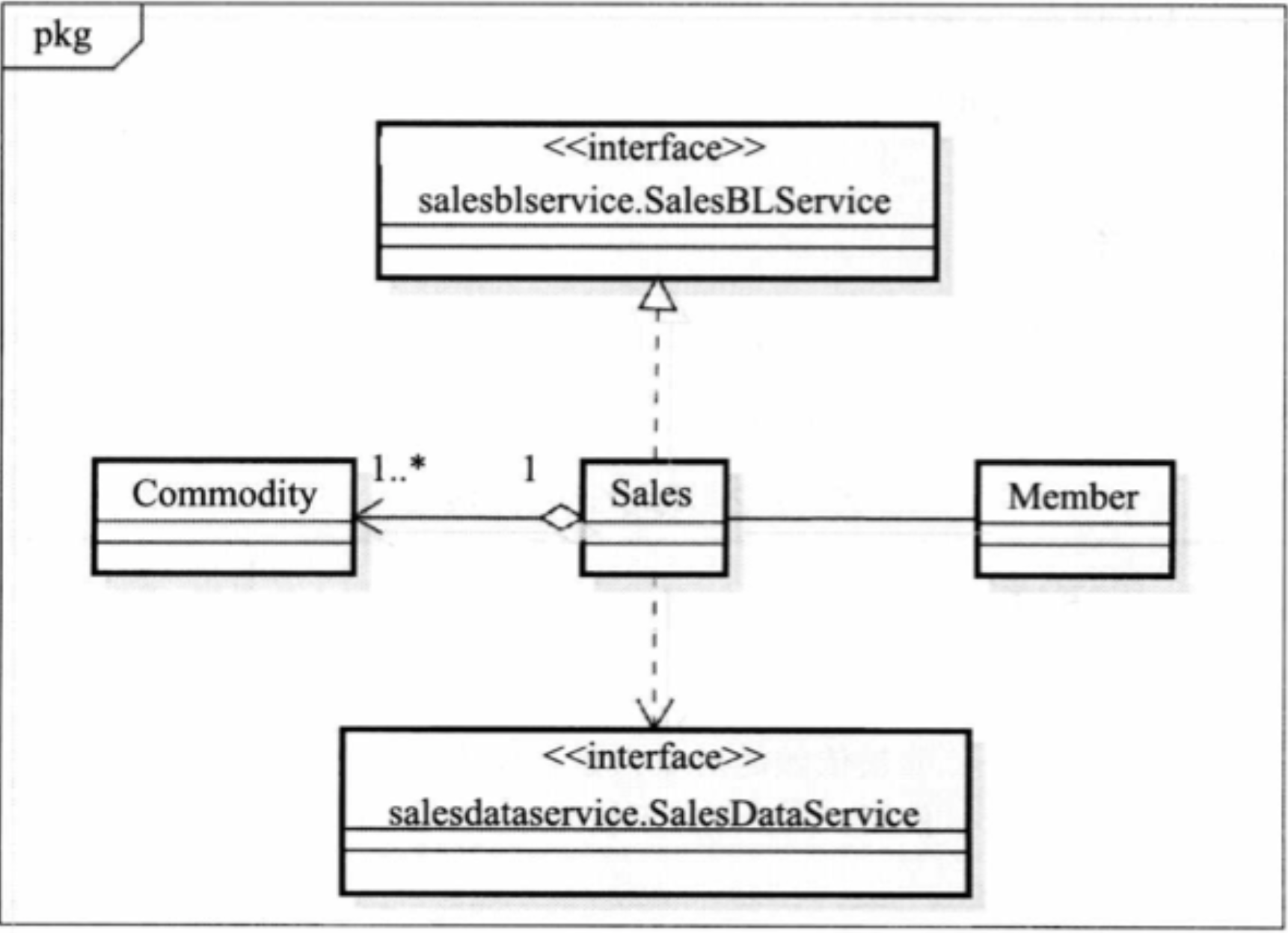

- 类图示例
GRASP模式
- GRASP模式是一种更加高层抽象而基础的原则，致力于指导如何将职责分配给类
- GRASP模式：
低耦合（后述）、高内聚（后述）、信息专家、创建者、控制器 - 基本原则：要选内聚性好的，耦合性好的，稳定性好的
决策时，面对多个选择，考虑未来变化，即可修改性 - 信息专家
面向对象设计分配职责时，依据是：哪个类拥有实现职责必须的信息，就将这个职责分配给哪个类
如果有知道职责100%信息的类，那么就将职责分配给这个类
如果两个类对该职责信息知晓比例是90% vs. 10%，那么倾向于给90*信息的那个人
如果是50% vs. 50%，就看这个职责放在哪个类里合适（因为往类里添加职责是对类有影响的）：看看加入某个类后，类的意义是否被破坏（如下面的销售和商品的例子中，如果商品类中有了计算小记价格的功能，商品类就被破坏了）；还可要看关联的方向（谁持有谁的引用）（如下面商品的例子，是SalesItem持有商品的引用而不是商品持有SalesItem的引用；即看是互相持有还是一方持有另一方） - 信息专家的案例

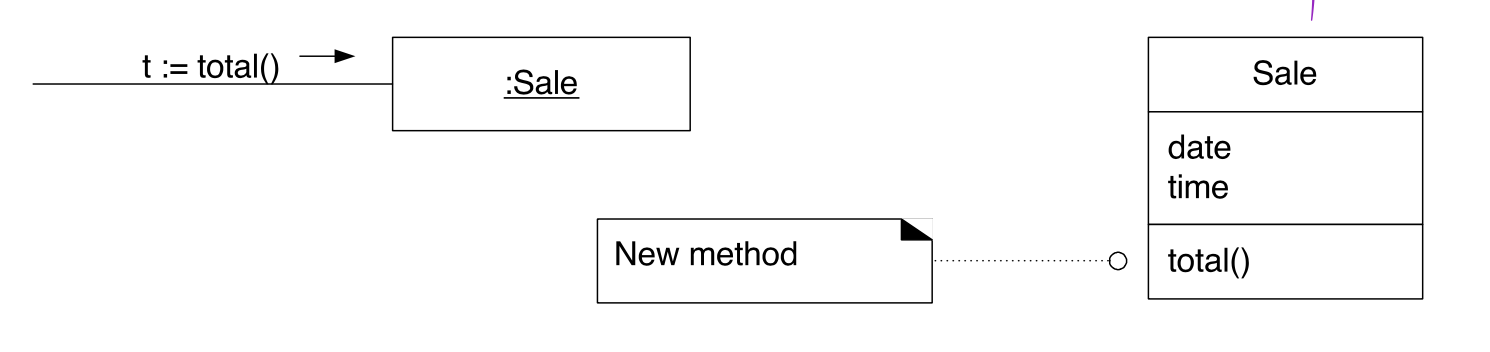

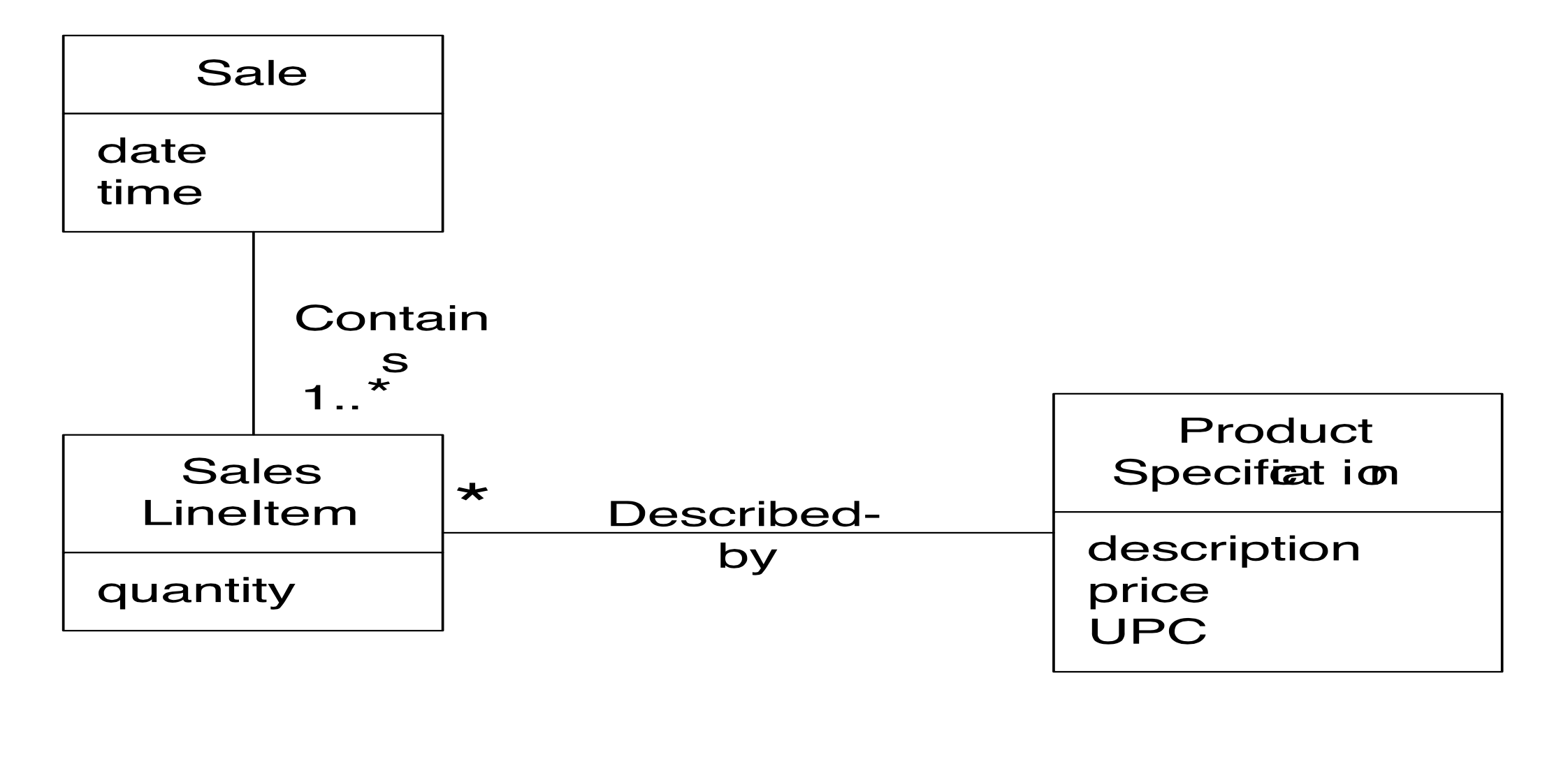

哪个类应该分配到“计算一次销售的总价格”的职责（Sales还是SalesLineItem）
由图可知：Sales持有所有SalesLineItem对象，含有计算总价的所有信息；SalesLineItem可以计算小记但是不能得到总价
即Sales是该职责的信息专家，职责应该分给Sales类
通过遍历计算总价
- 信息专家的原理
保持信息的封装，有利于低耦合、高内聚 - 只能热水器的例子
智能控制水温：特定时间水温会有明确的该高还是该低规则

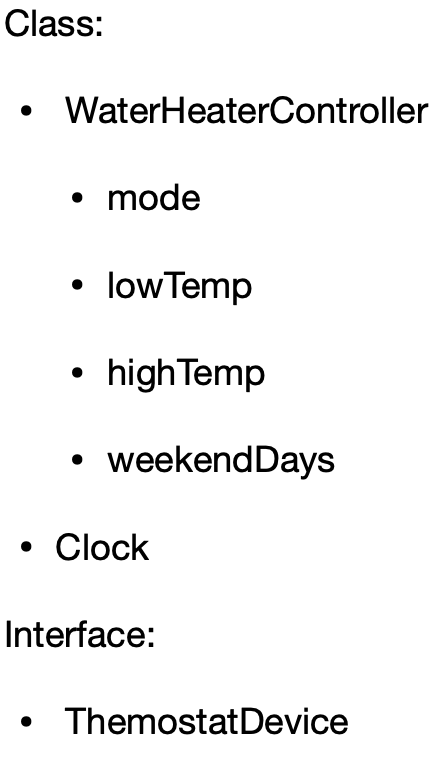

概念模型
怎么知道当前时间是该升温还是降温：三种方法

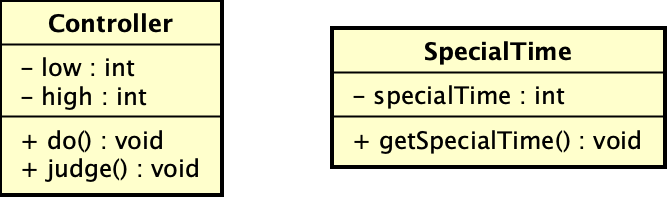

- 方法一；Controller自己保存特殊事件并计算（比较当前时间和特殊时间）
这样的Controller类，low、high只与do()有关，specialTime只与judge()有关，这样就是一个类内多个职责，不好- 方法二：由SpecialTime类保存特殊时间；Controller调用getSpecialTie()得到特殊时间，再计算
此时，SpecialTime类是数据提供方

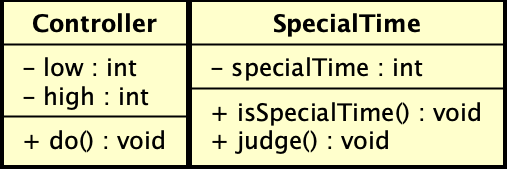

这样，判断是否是特殊时间的职责所需信息在SpecialTime类里，而职责方法在Controller类里，即数据与行为分离，不好- 方法三：由SpecialTime类保存特殊时间，并提供isSpecialTime()；Controller调用方法
此时，Controller调用isSpecialTime()方法，直接得到结果；这是委托SpecialTime类来做判断；SpecialTime类被委托
这个是好的
思考：为何这个例子中getSpecialTime()的方案（数据提供机制）不合适，而Sales例子中getSalesItem()可以？
解答：如果职责全给商品，商品也算不出来（即二者都不是100%信息专家，数据提供不可避免）
添加辅助类
- 辅助类：设计中出现的类而前面过程没出现的类
接口类、记录类/数据类（记录：专门用来存储信息的对象，可能是持久化对象PO）、启动类（负责系统启动）、控制器类（作为一个Controller，起协调、转发的作用，也业务无关而与系统有关，进行对系统实现的控制，所以才在添加辅助类阶段添加这个类）、实现数据类型的类、容器类等 - 辅助类与业务无关，但是需要他们的辅助使系统运作起来

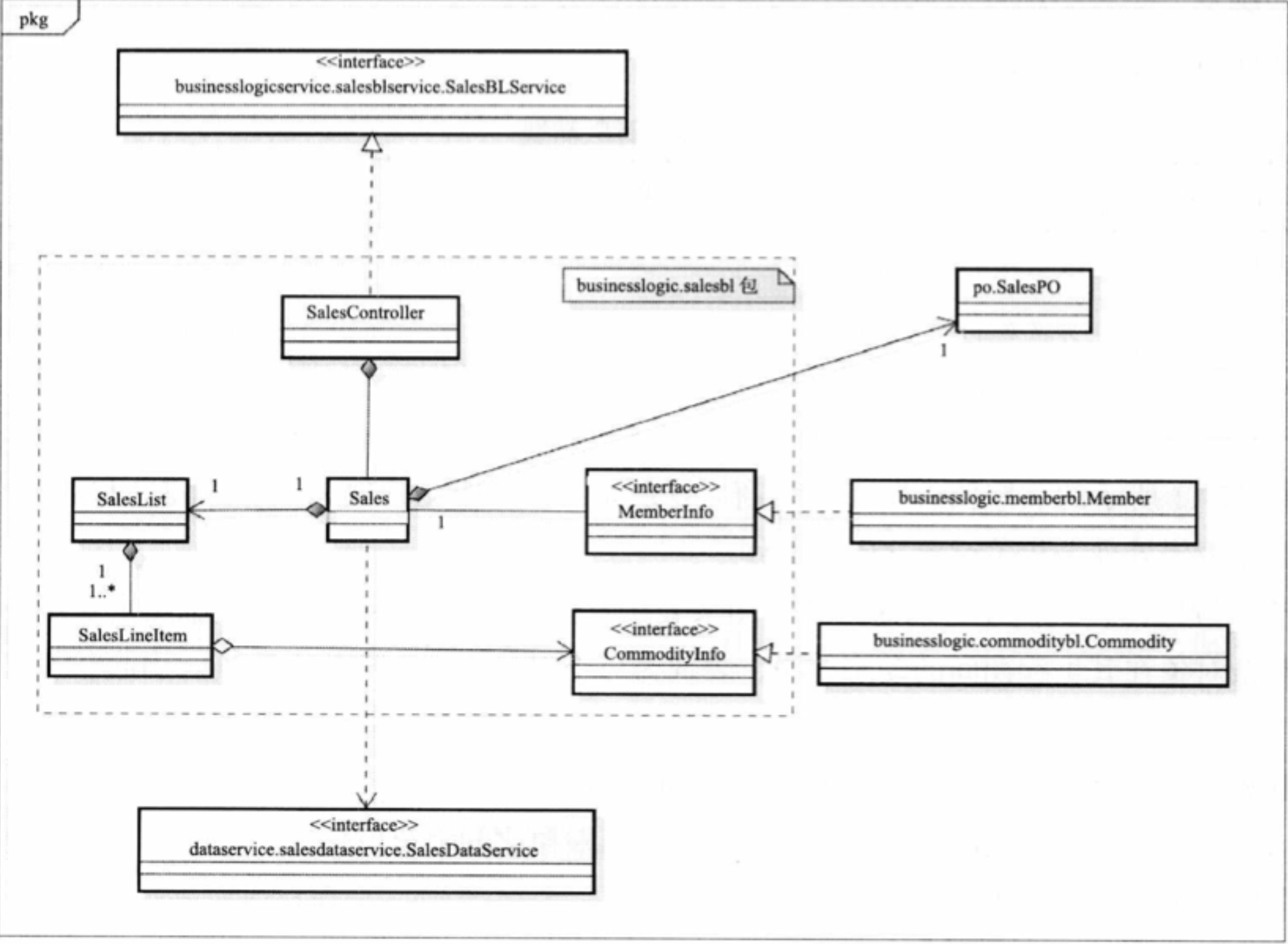

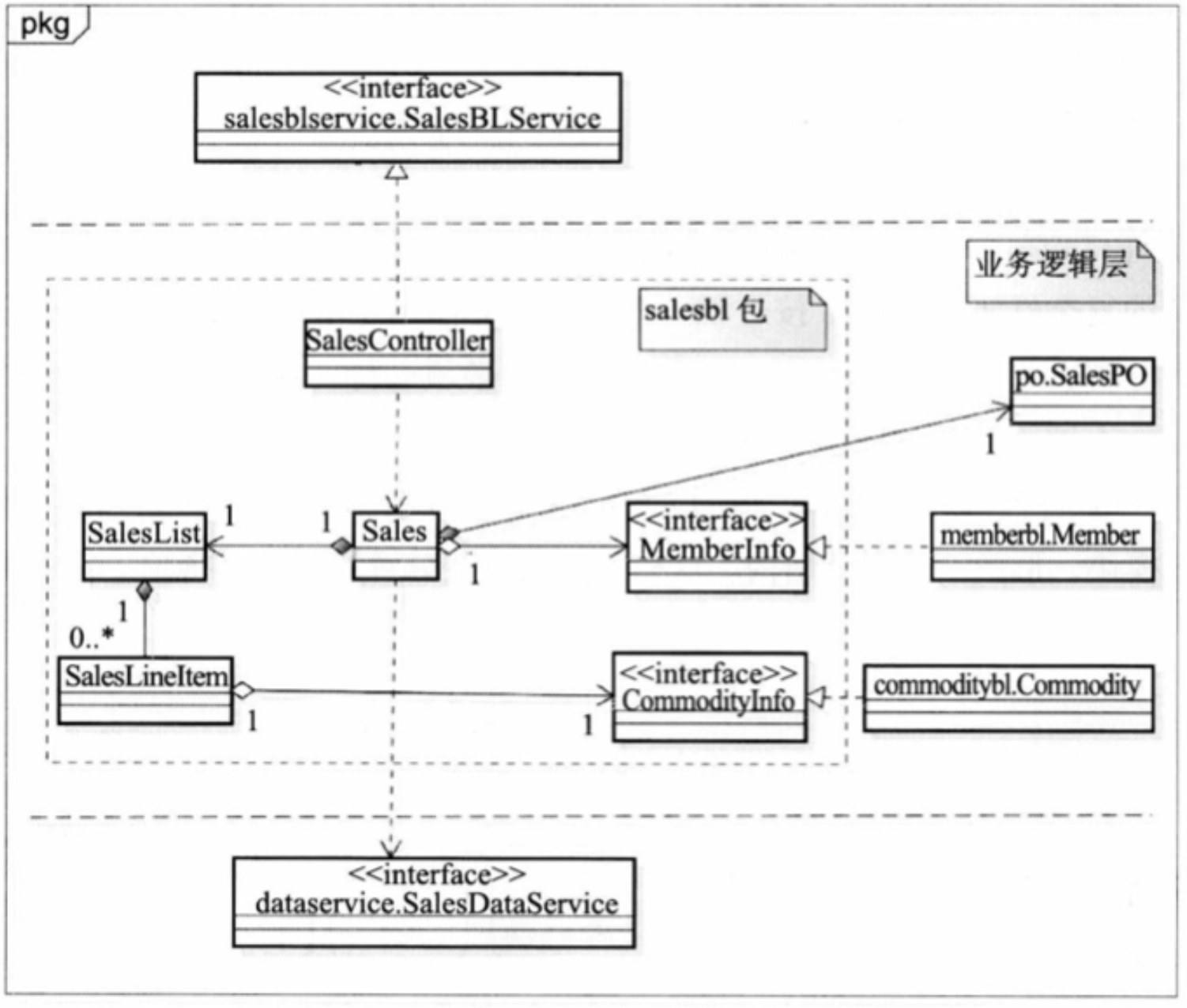

- 添加辅助类后的设计模型：更加丰满
通过协作建立动态设计模型
这个阶段看的是运行起来的样子
抽象对象之间协作
- 抽象协作的方法：建立大小职责的联系；跨过鸿沟，建立起职责网络
从大到小，将大职责分配给各个小对象

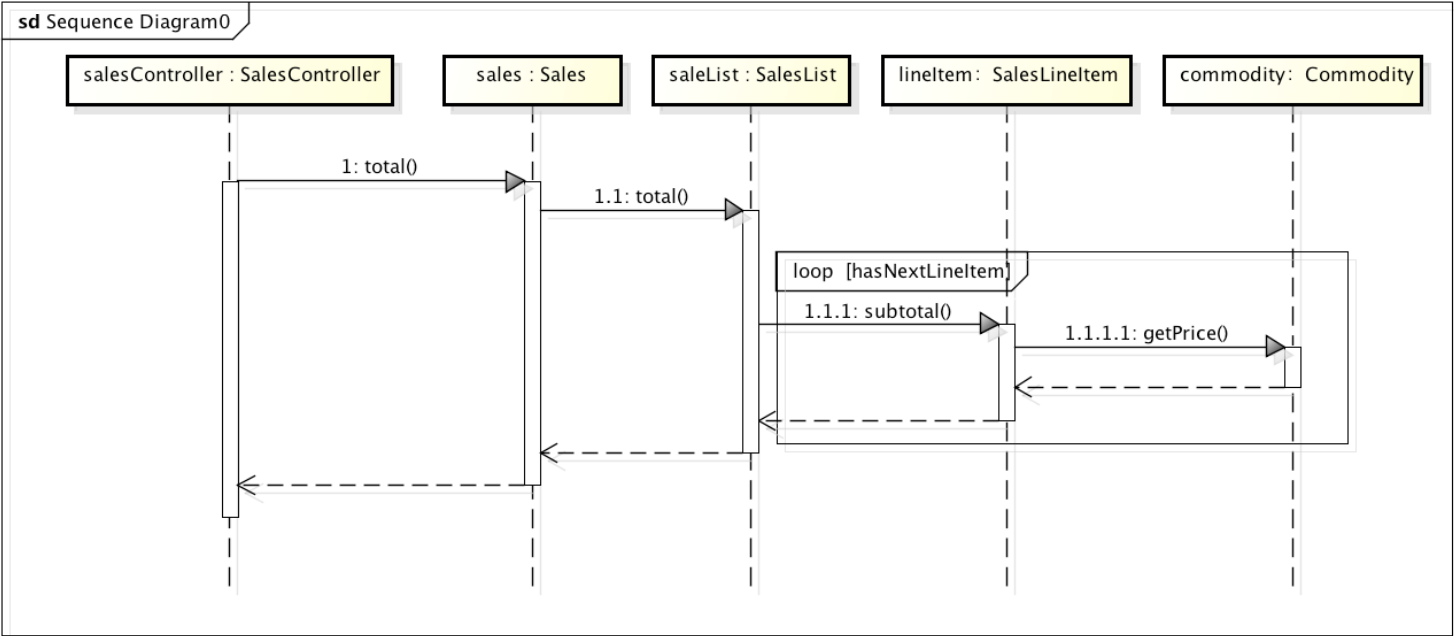

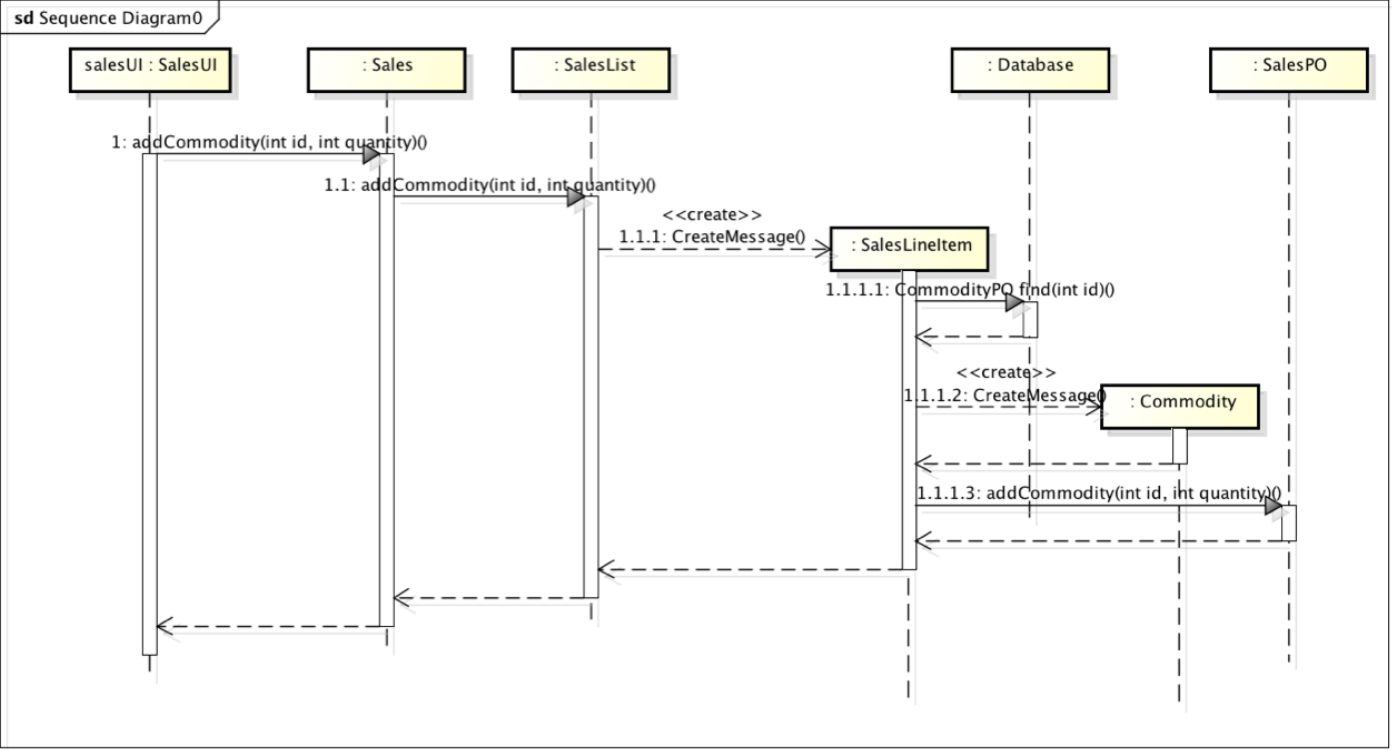

从小到大，将对象的小职责聚合形成大职责（每个类都是小职责） - 用顺序图表示对象之间的协作（对象之间通过消息传递完成大职责）

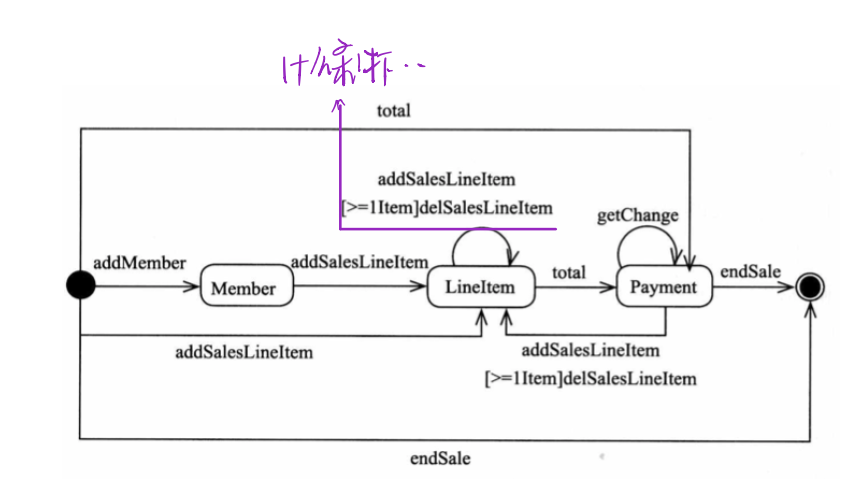

- 用状态图表示一个对象再起生存期间的动态行为（要素是事件、事件后的动作、动作后的状态转移）
明确对象的创建
- 确定由谁创建对象：看被创建对象与潜在的对象创建者的关系
- 有资格创建对象
以下情况，A由B创建
B聚合了A的对象
B包含了A的对象
B记录了A对象的值
B多次引用A对象
B含有A对象初始化的数据 - 对象创建者
此表从上往下，优先级依次降低
| 场景 | 创建地点 | 创建时机 | 备注 |
|---|---|---|---|
| 唯一属于某个整体的密不可分的一部分（组合关系） （整体消亡部分就消亡） （如人与心脏，在创建人的构造方法里创建心脏） | 整体对象的属性定义和构造方法 | 整体对象的创建 | 例如，销售的业务逻辑对象由销售页面对象创建 |
| 被某一对象记录和管理（单向被关联） （被关联代表被持有引用） | 关联对象的方法 | 业务方法的执行中 对象生命周期的起始点 | 例如，连接池管理对象要负责创建连接池对象 |
| 创建所需数据被某个对象所持有（谁持有初始化数据由谁来创建） | 持有数据的对象的业务方法 | 业务方法的执行中 | 如果事先不了解创建时机，也可以是由别人创建，再由持有初始化数据的对象初始化 |
| 被某个整体傲寒（聚合关系） | 整体对象的业务方法（非构造方法） | 业务方法的执行中 | 如果某个对象有多个关联，优先选择聚合关联的整体对象；如果某个对象有多个聚合关联的整体对象，则考察整体对象的高内聚和低耦合来决定由谁创造（关联可共享，组合不共享） |
| 其他 | 通过高内聚和低耦合来决定由谁创建 | ||
| 使用此表时，从上往下匹配 |
- 例子
如上销售的例题，问由谁来创建SalesLineItem对象
Sales来创建（Sales与SalesLineItem是组合关系，而且他还知道数据）
- 创建对象的规则是为了实现高内聚低耦合
特殊场景下也会有自我创建以减少依赖的情况 - 游戏的例子

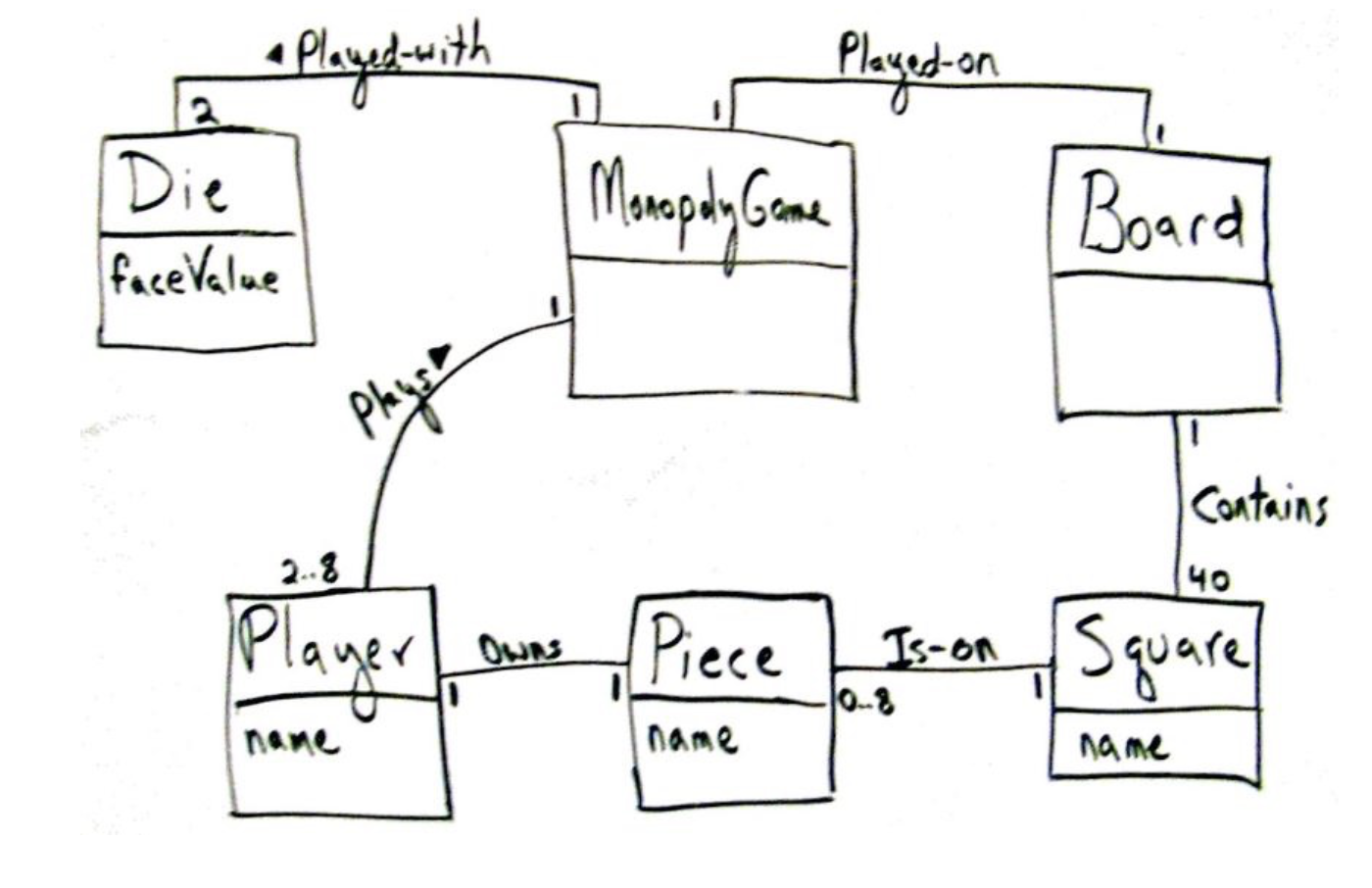

问创建Square对象、Piece对象、Player对象？
MonoplayGame在main函数中创建
Board由MonoplayGame创建
Square被Board创建
Piece由Player创建
Player由MonoplayGame创建
选择合适的控制风格
- 控制风格是Controller的模式
- 会遇到的问题：谁应该处理系统事件；场景：系统受到很多外部事件，如何组织内部处理与外部事件之间的交接

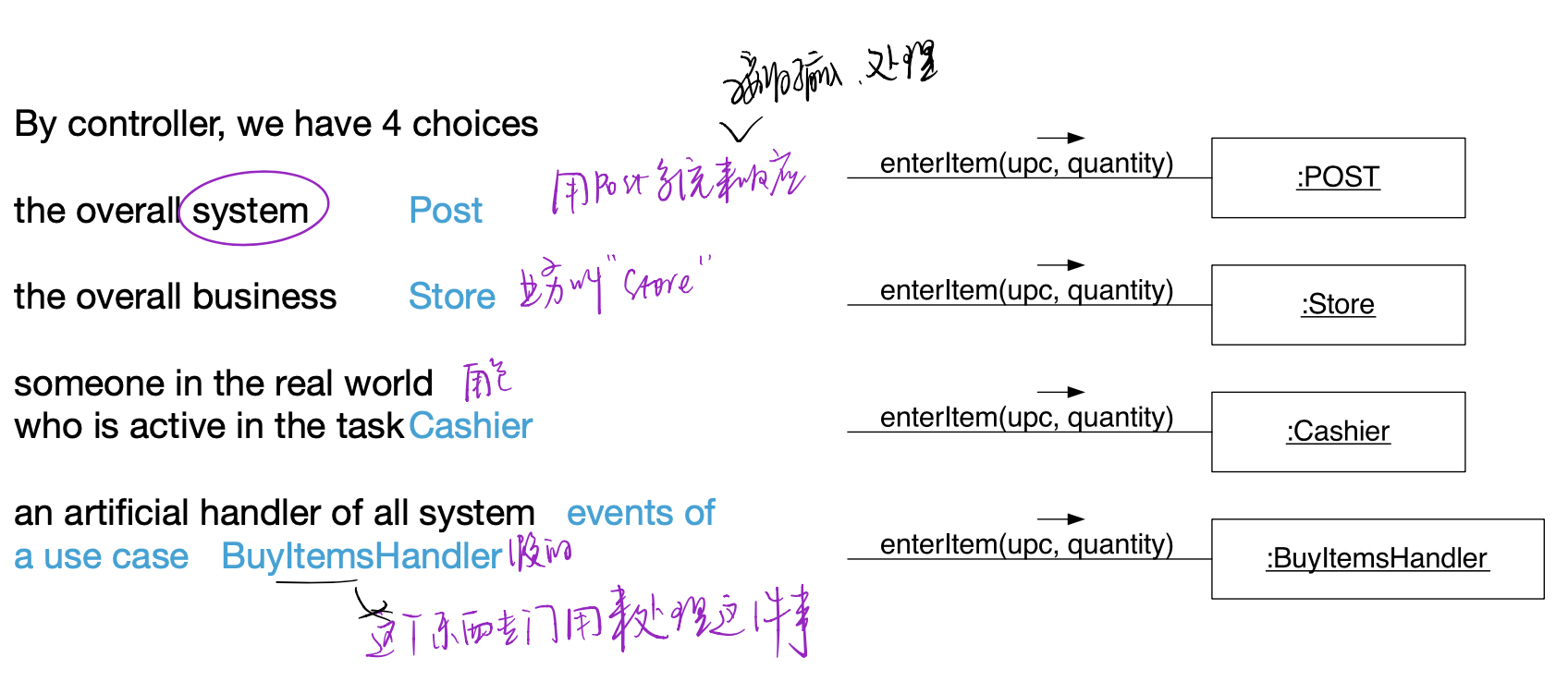

- Controller有4种方式处理外部响应
一个业务上的东西
整个系统
领域中一个模拟的角色
一个假的东西 - 举例
- 举例
一个坏的设计：展示层与逻辑层有耦合
展示层直接调用makeLineItem()方法（即创建逻辑对象的方法），这个方法可能是Sales的一个对象（逻辑层的一个处理对象），这样就造成了问题：展示层与逻辑层对象直接产生耦合
一个好的设计：对上面的改进
此例中，采用的是POST系统，Controller系统提供方法enterItem
逻辑层接口的依据：需求；需求不变，接口不变；至于交给谁来处理，是逻辑层的事情（此例中是通过Controller来调用逻辑层方法）
调用时，从展示层方法开始，通过调用中间的enterItem()将展示层与逻辑层分开
这种结构下，如果逻辑对象makeLineItem()发生了改变，那么就跟enterItem()方法及其以上就无关了（因为上层只依赖enterItem()）
enterItem()方法通过调用Controller接口，来实现逻辑层上的复杂的逻辑转发调用等操作 - 创建Controller对象，使展示层代码与逻辑层代码解耦
- 接口尽量一一对应，展示层一个对象不要依赖很多逻辑对象（如果是这样，修改就很麻烦）
Controller作为控制器来解决展示层依赖很多逻辑对象问题

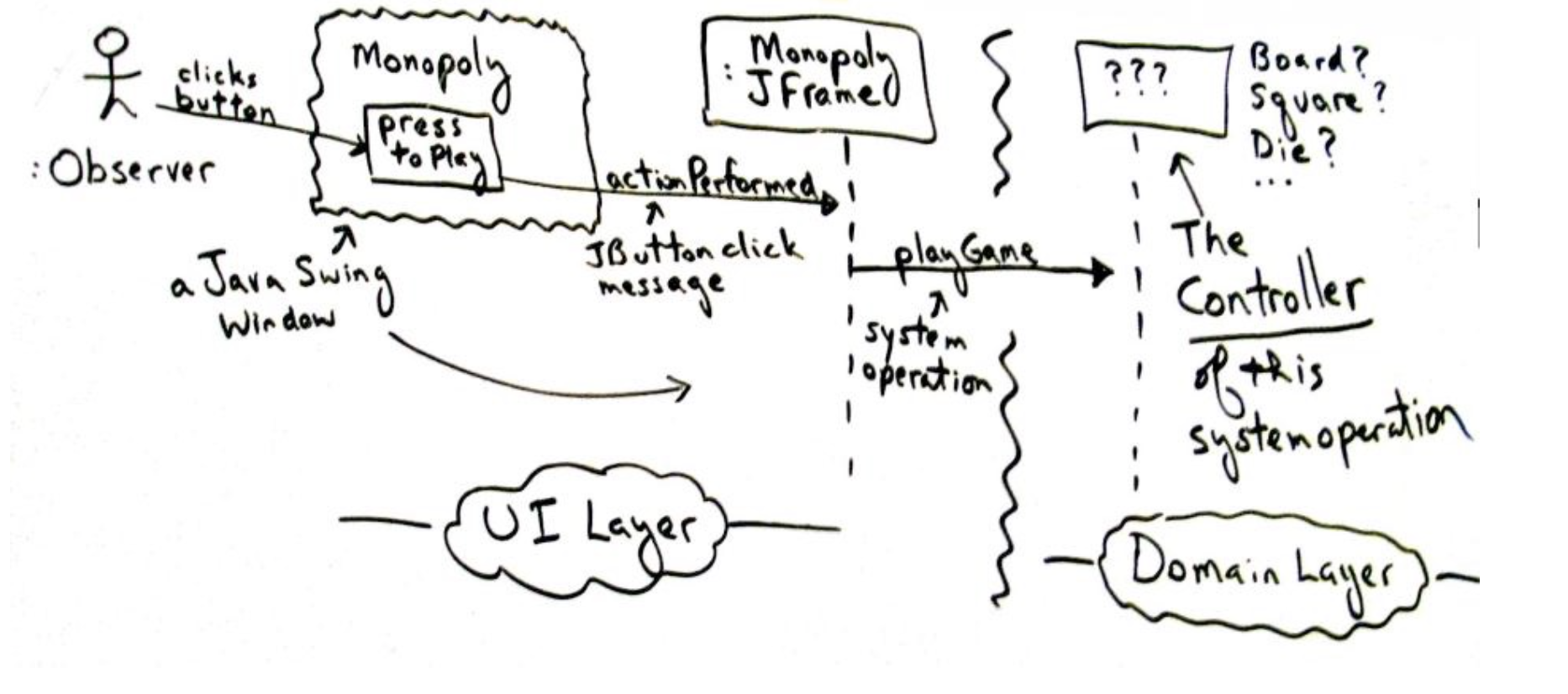

控制器作用是转发，这个接口根据需求确定下来后，再来解决里面的设计 - 棋类游戏的例子
思想：避免界面与逻辑直接交互，而是有一点过渡；通过过渡形成接口，形成实现后再调用
对此游戏：如果按下Dicing键，会有Controller来处理，进行操作棋盘、骰子产生随机数、操纵棋子在盘上运行等动作
处理机制也可以由游戏对象来（代替Controller），或者再创建一个裁判来处理，或者采用多个Controller…… - 两种系统协作方式：分散式、集中式
分散式：所有逻辑行为广泛分散在对象网络里
集中式：由一个Controller来记录全部逻辑 - 集中式协作
大多数逻辑都放在一个Controller中，这个Controller负责决策导向哪个功能、哪个逻辑对象来做响应
Controller需要知道更多信息来做决策和响应
这种模式下，相对来说，只要了解Controller，就能了解运转机制 - 两种协作方式等折衷方式

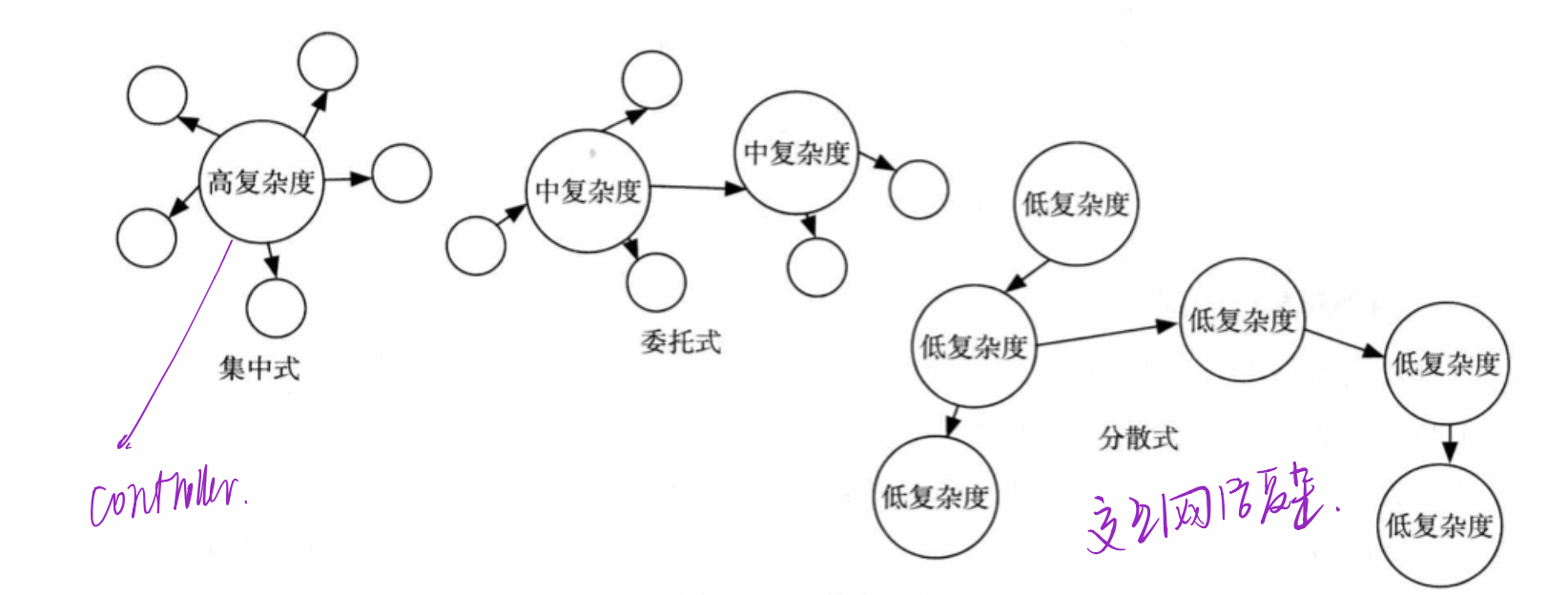

委托式：介于两者之间，逻辑集中在一些Controlller上 - 控制风格示意图
- 集中式控制风格的评价
容易知道在哪里决策
容易明白如何做出决策
Controller本身大而复杂 ，难以修改决策，不堪重负
逻辑越来越复杂时，维护起来很困难
Controller将其他部件当作数据仓库，这样增加模块之间耦合，破坏信息隐藏 - 集中式控制

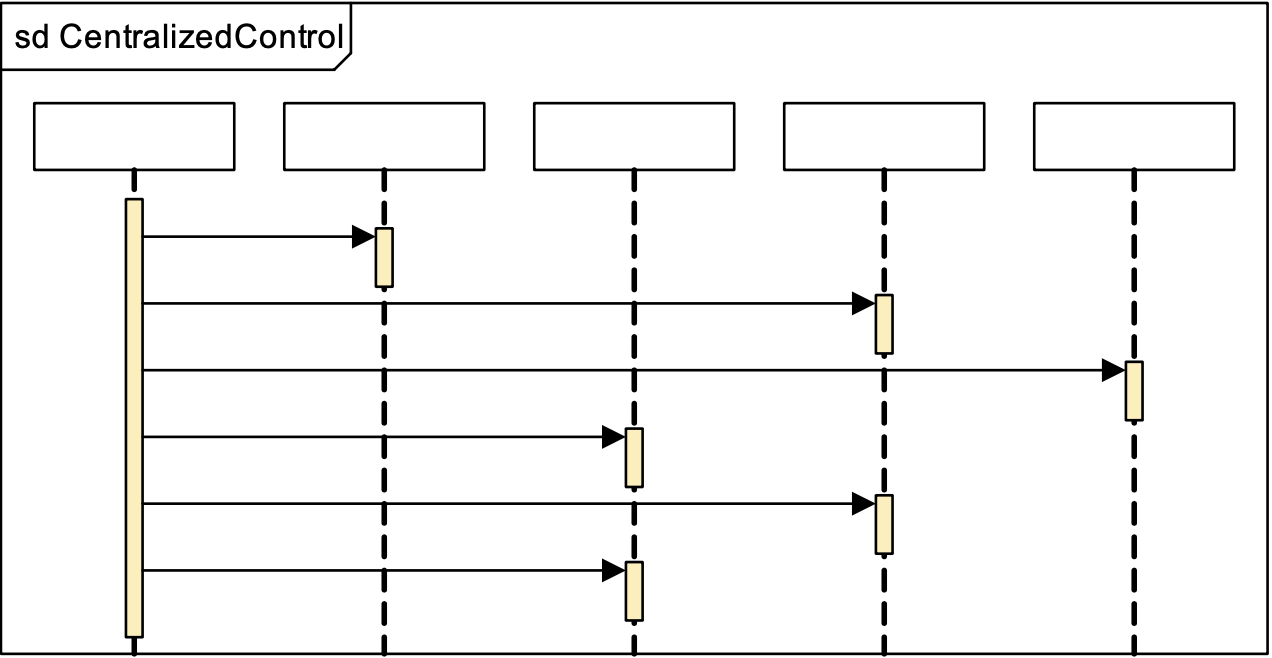

严格集中式控制的流程图

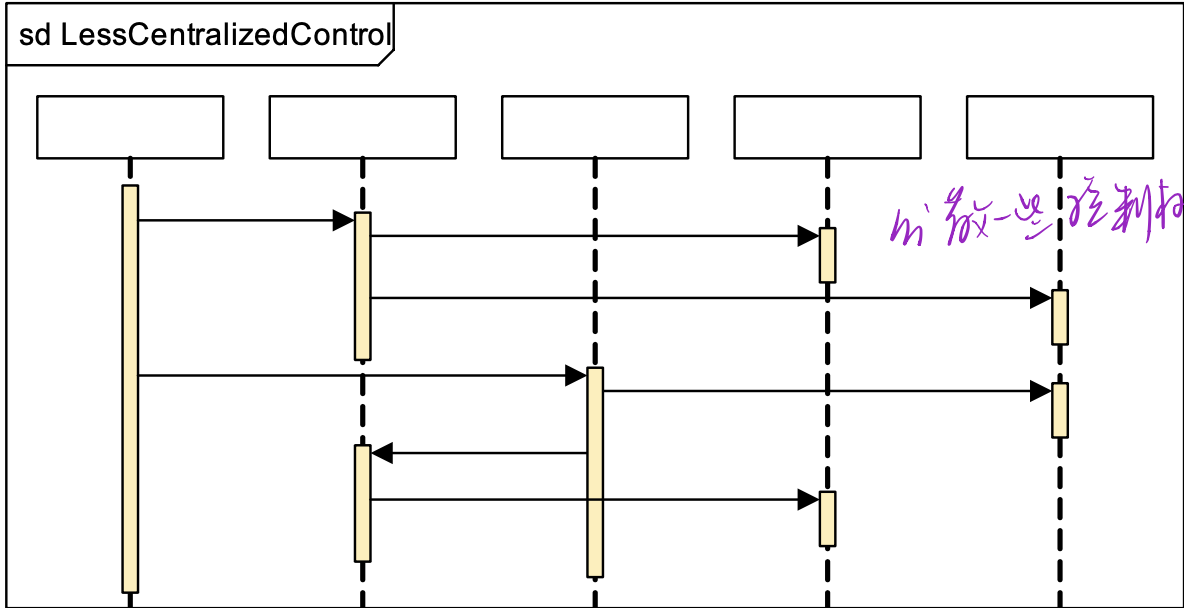

不那么严格的集中式控制的流程图
- 实例：实现功能类似霍金的轮椅；由word产生message等

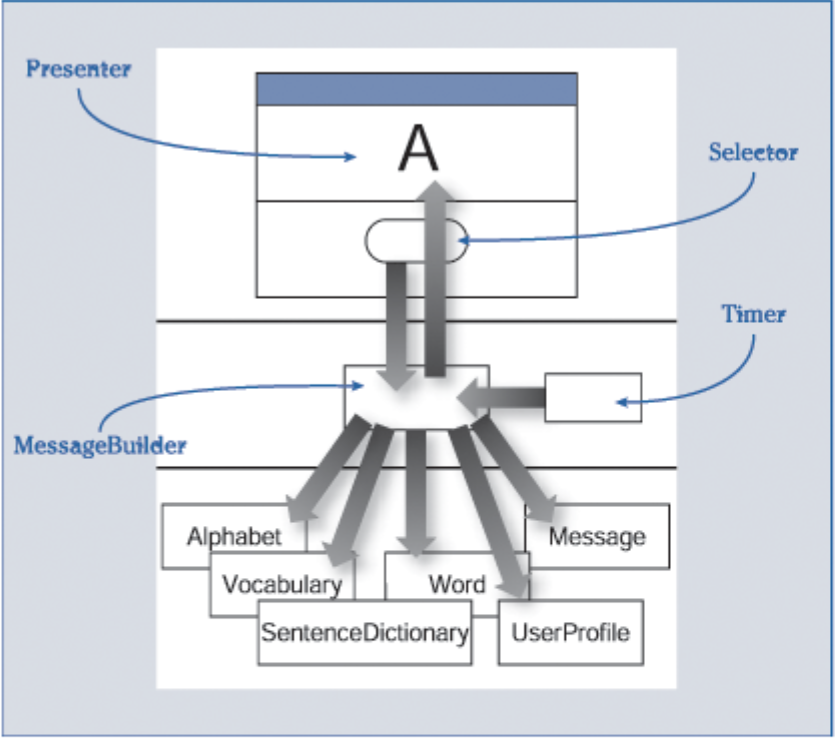

集中式控制
Controller为MessageBuilder，由他来调用各个模块
不那么集中式的控制
Controller是MessageBuilder，不管具体每个状态下做任务，只负责状态迁移（只有迁移逻辑）；有一个状态机，保存所有状态和状态下的任务，他被Controller管理跳转——实现了分离MessageBuilder的逻辑联系

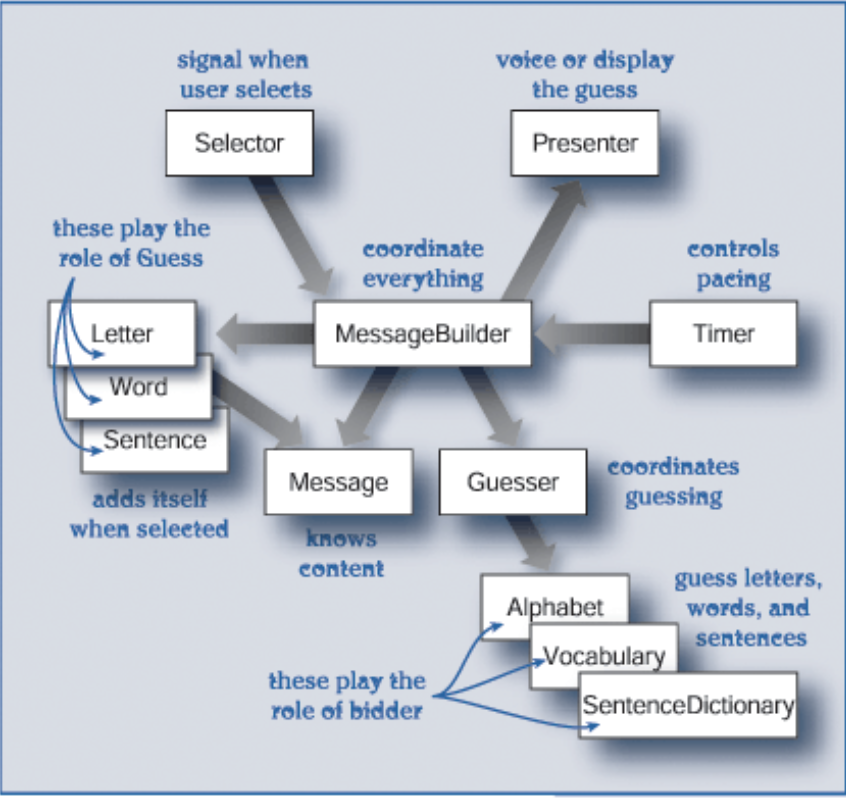

委托式控制
MessageBuilder是本身不在具体决定逻辑，制作协调转发（刚才还判断一下状态，现在连状态都不做了）
每个分散个体做自己的事，自己找需要委托人，之后怎么走是他们自己的事
如来了一个东西，MessageBuilder交给了Letter处理；Letter看是否构成单词，要自己去找Word；Word昨晚要找Sentence……整个过程的逻辑与MessageBuilder无关
委托式：决策逻辑更加分散 - 控制启发法
必须要有控制器：隔离展示层与逻辑层，减少耦合
Controller的不同方式意味着做隔离时，Controller用什么方式隔离
避免交互设计，大多数消息都来自于同一部件的设计
尽量保持部件小
集中式还是少用为好（力求每个部件小，简单）
每个分散的职责要符合行为职责和数据职责要在一起的原则 - 分散控制风格评价
控制流程难以理解
每个部件信息太少，耦合性增大，不利于信息隐藏 - 两种风格部件发消息常见趋势：集中式——一个发出很多（要避免）；分散式——每一个连接很多

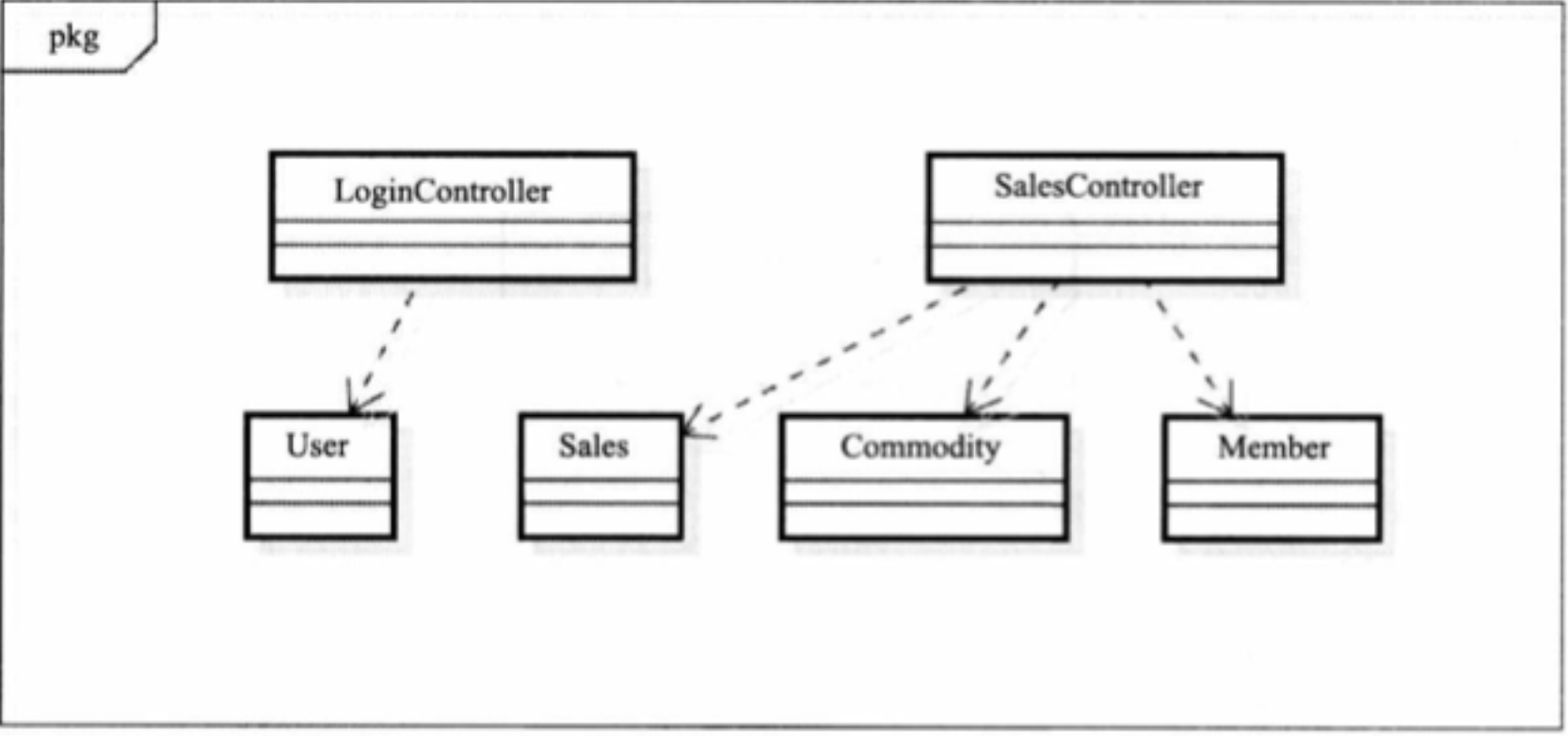

- 案例-基于委托式控制风格业务逻辑层的设计
按照包的原则分配Controller们的职责
不要找一个Controller负全责，而是分成不同业务逻辑对象的Controller
设计模型重构（后述）
为类间协作开发集成测试用例
- 测试
需求阶段结束，进行验收测试，写验收测试用例
体系结构设计阶段结束，进行集成测试，写集成测试用例，测试的是模块和模块之间的交互
详细设计结束，进行集成测试，写集成测试用例，测试类和类之间的交互 - 详细设计的集成测试
类间协作的基层测试要测：重点针对复杂逻辑（交互比较多）
自顶向下或自底向上进行集成
由于集成时类还没开发完，测试类间协作时缺少的是对象，故用Mock Object - 类间协作的集成测试
- Mock Object的定义代码
public class MockCommodity extends Commodity{ double price; public MockCommodity (double p){ price = p; } public getPrice(){ return price; } } - 集成测试代码
public class TotalIntegrationTester{ @Test public void testTotal(){ MockCommodity commodity1 = new MockCommodity(50); MockCommodity commodity2 = new MockCommodity(40); SalesLineItem salesLineItem1 = new SalesLineItem(commodity1, 2); SalesLineItem salesLineItem2 = new SalesLineItem(commodity2, 3); Sales sale = new Sales(); sale.addSalesLineItem(salesLineItem1); sale.addSalesLineItem(salesLineItem2); assertEquals(220, sale.total()); } }
结构化详细设计
- 结构化的思想
按照算法分解，从数据流图向结构图的转换 - 降低复杂度的方法
分解——同一层次上；抽象——从低层次抽象出高层次 - 如何描述一个系统

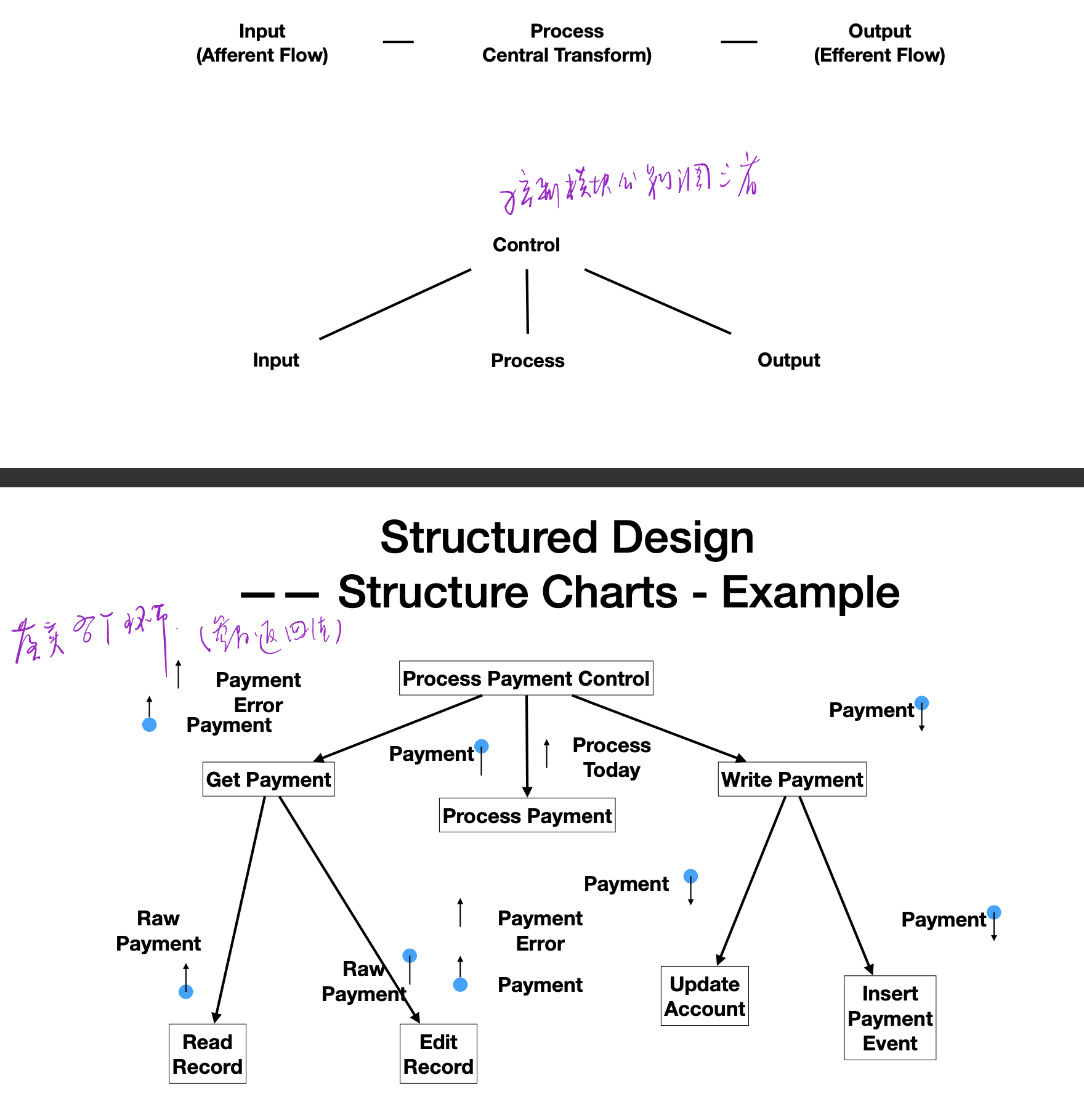

将系统分为输入、处理、输出
按算法分解来分而治之 - 按算法分解

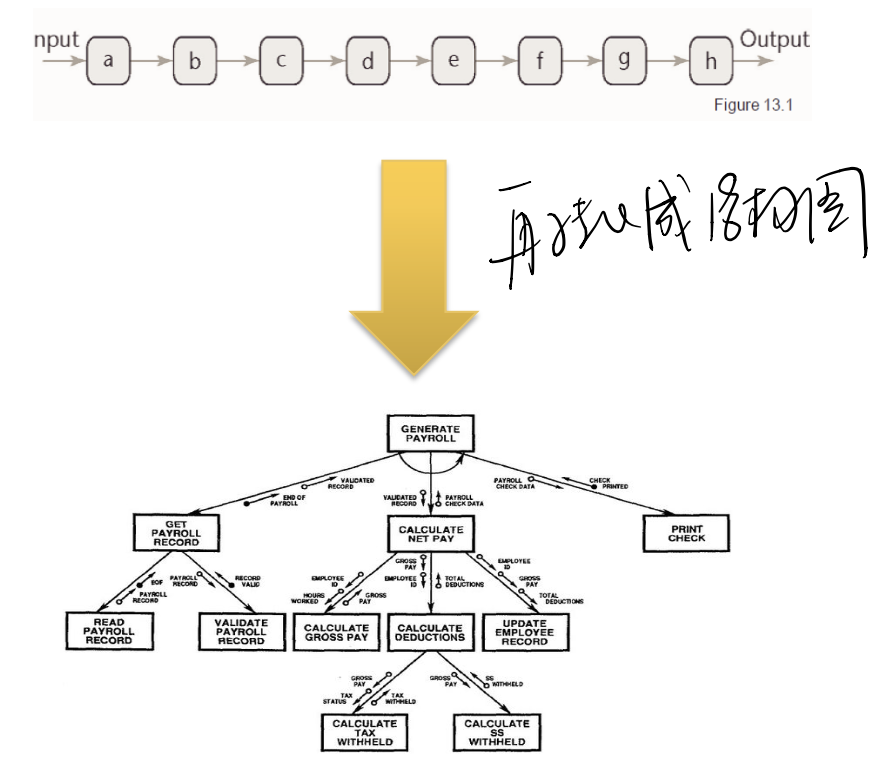

- 从数据流图到结构图

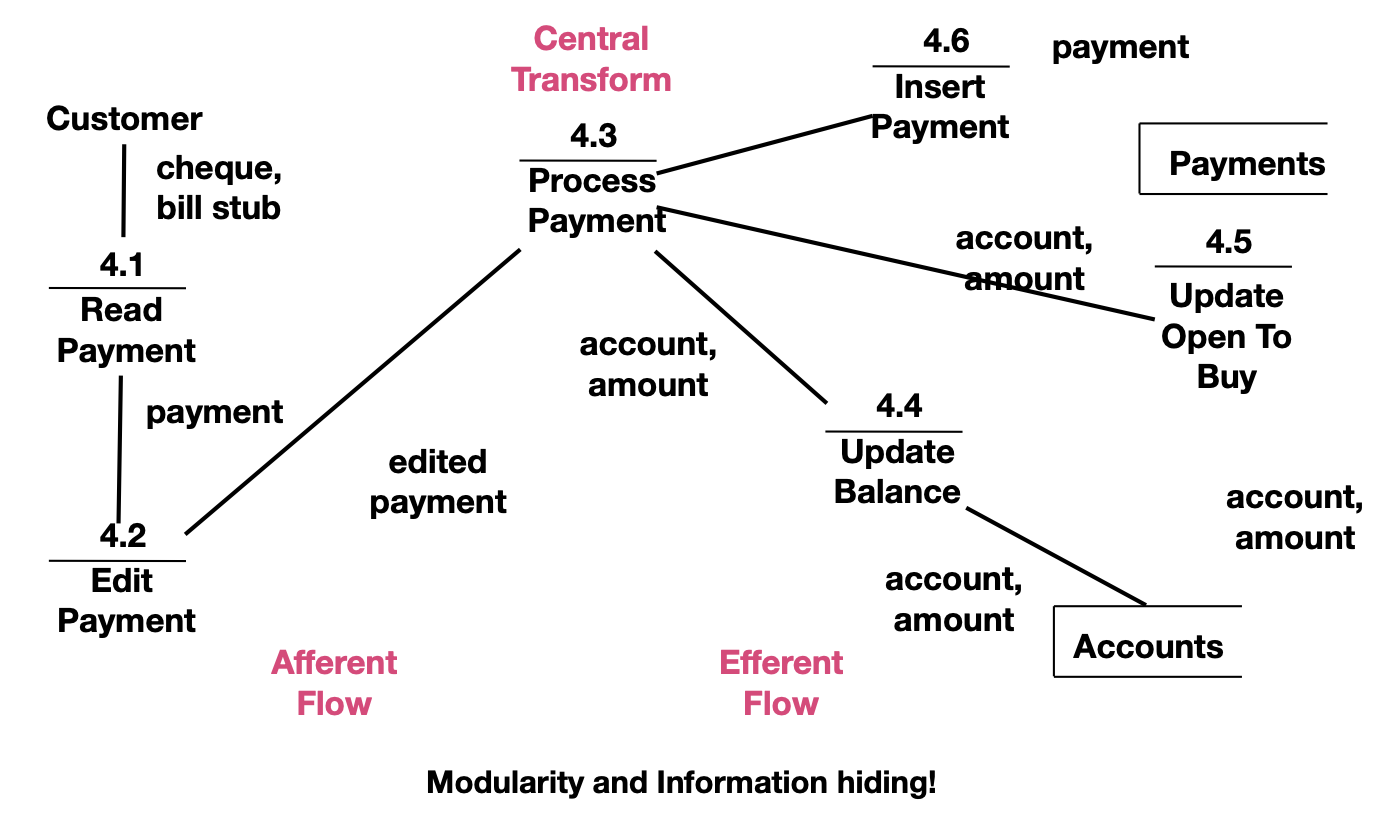

数据流图

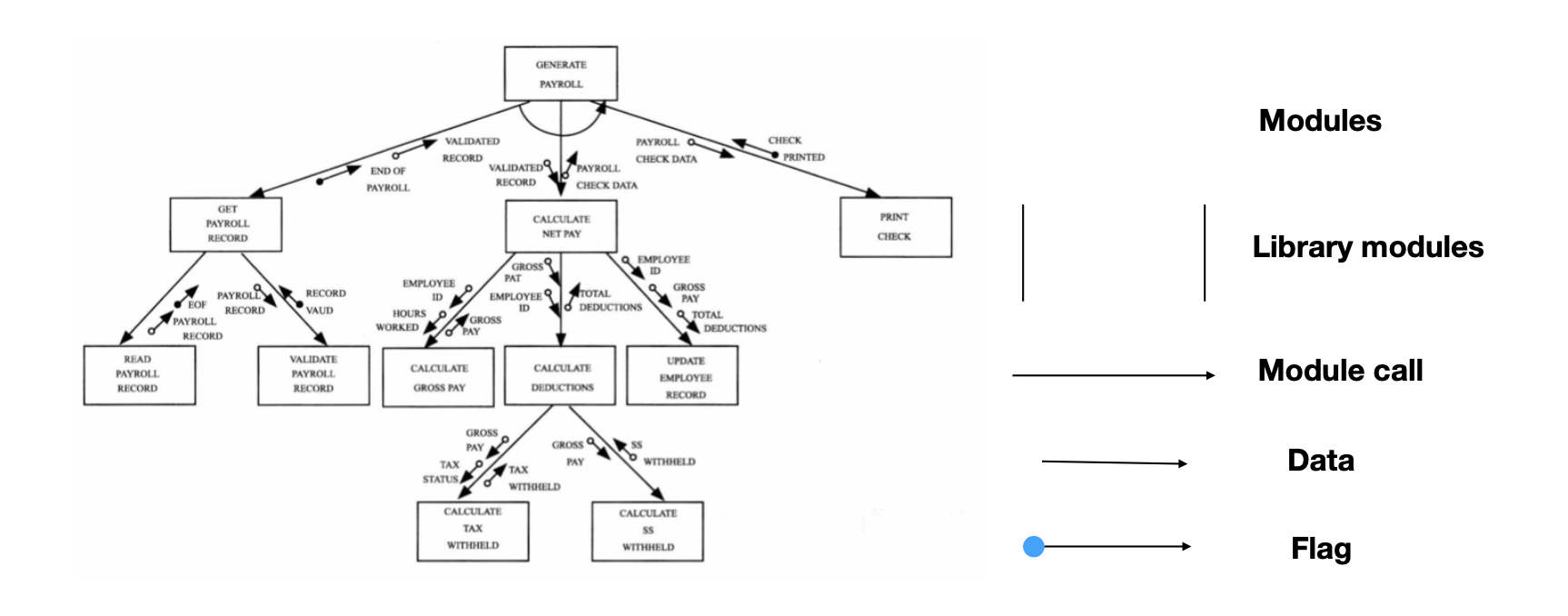

结构图

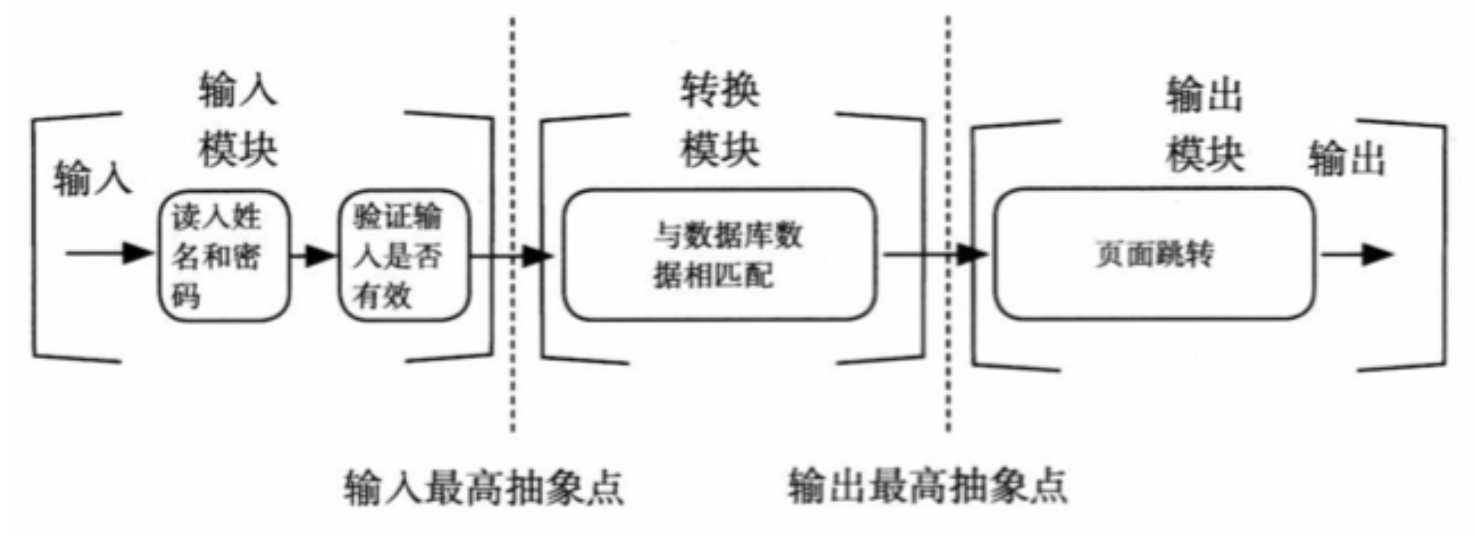

切分：将每个模块分成输入、处理、输出
明晰结构
最高抽象点
转化后的结构图
详细设计文档描述和评审
- 详细设计文档
中层设计：
静态结构：（通过逻辑模块、依赖等描述的职责）、接口、行为、类（类图）、依赖关系（依赖包图、供需接口等）
动态结构：顺序图描述对象交互
还要设计理由
低层设计：
重点描述关键数据结构与算法 - 详细设计验证
评审（值得花时间）
度量（模块化度量）

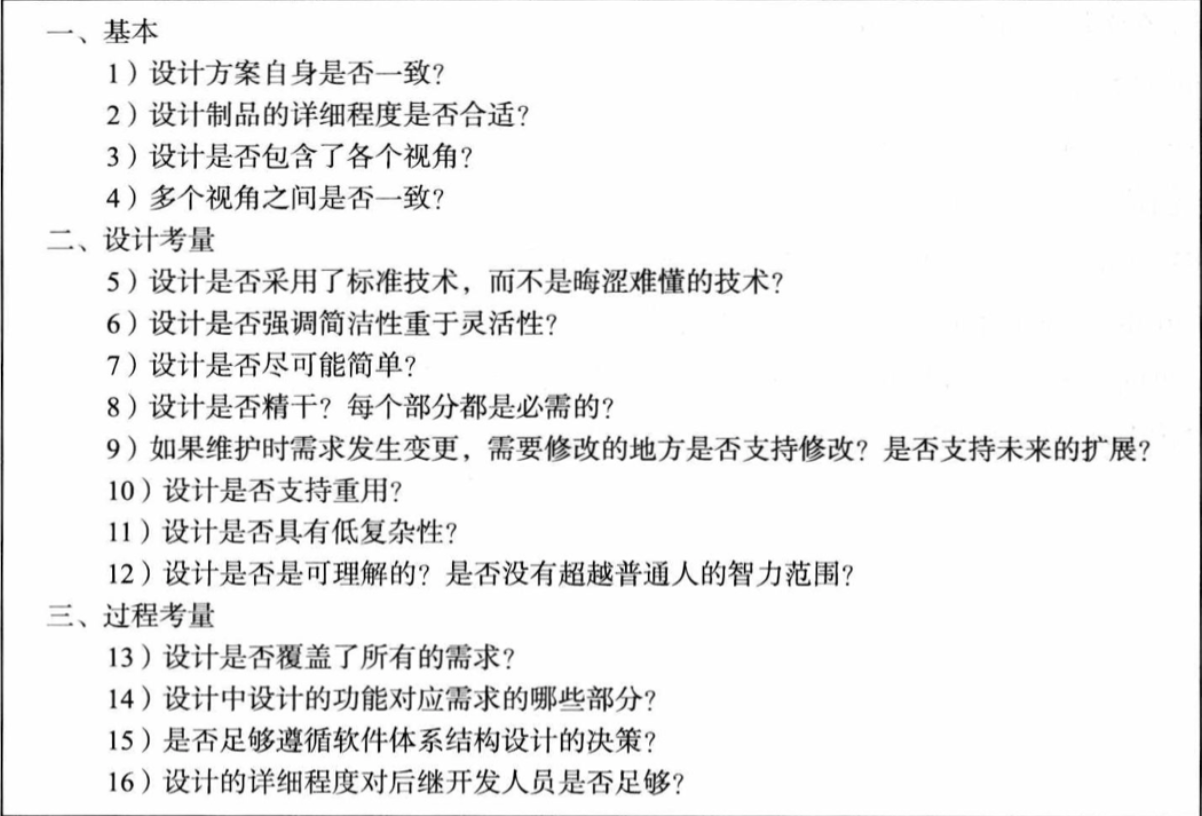

协作（协作测试） - CheckList
