硬件学习笔记--005 电感相关参数介绍

1.电感的定义

        电感是闭合回路的一种属性，是一个物理量。当电流通过线圈后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。它是描述由于线圈电流变化，在本线圈中或在另一线圈中引起感应电动势效应的电路参数。电感是自感和互感的总称。提供电感的器件称为电感器。

2.电感的种类

         电感依铁芯形状不同有环型、 E 型及工字型；依铁芯材质而言，主要有陶瓷芯及两大软磁类， 分别是铁氧体及粉末铁芯等。依结构或封装方式不同有绕线式、多层式及冲压式，而绕线式又有非遮蔽式、加磁胶之半遮蔽式及遮蔽式等。

3.电感的主要参数

1）电感量

        电感的符号一般是“L”， 电感单位：亨(H)、毫亨(mH)、微亨(uH)、 纳亨（nH）。 与电阻及电容单位类似，常用的电感单位一般是微亨 uH 和纳亨 n。电感换算方法如下：1H=10^3mH=10^6uH=10^9nH。

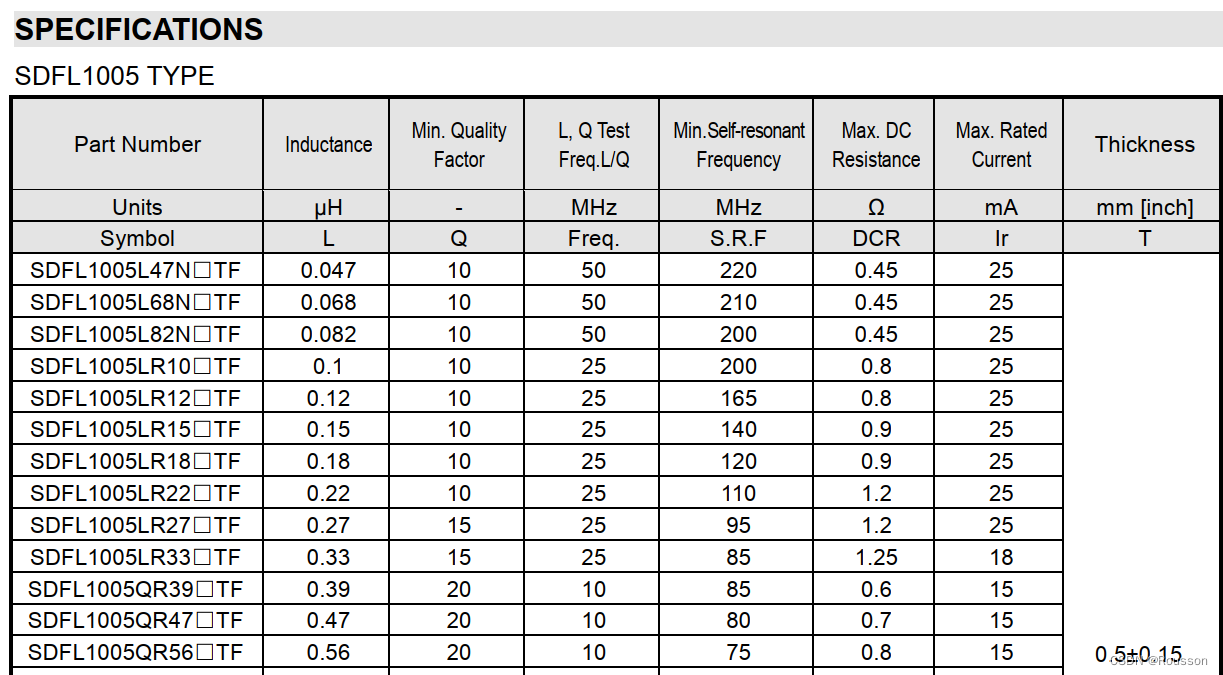

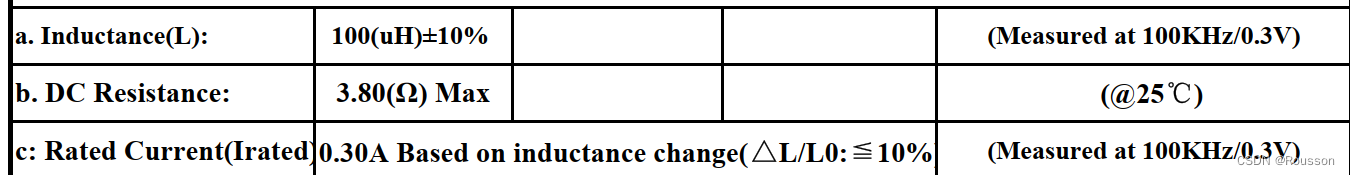

         电感的标称值通常是在没有外加直流偏置的条件下，在100KHz或者1MHz条件下所测的。因此这个测试条件说明电感的感量是和直流偏置以及频率有关的。同时如果电感外界有磁场干扰，也会影响到电感的感量。

2）电感精度

        由于电感受诸多因素的影响，因此精度一般也不会太高，一版为10~30%左右。

3）电感电流
