【电路笔记 TMS320***DSP】CCS 使用 调试数据保存文件格式说明 & 绘制代码

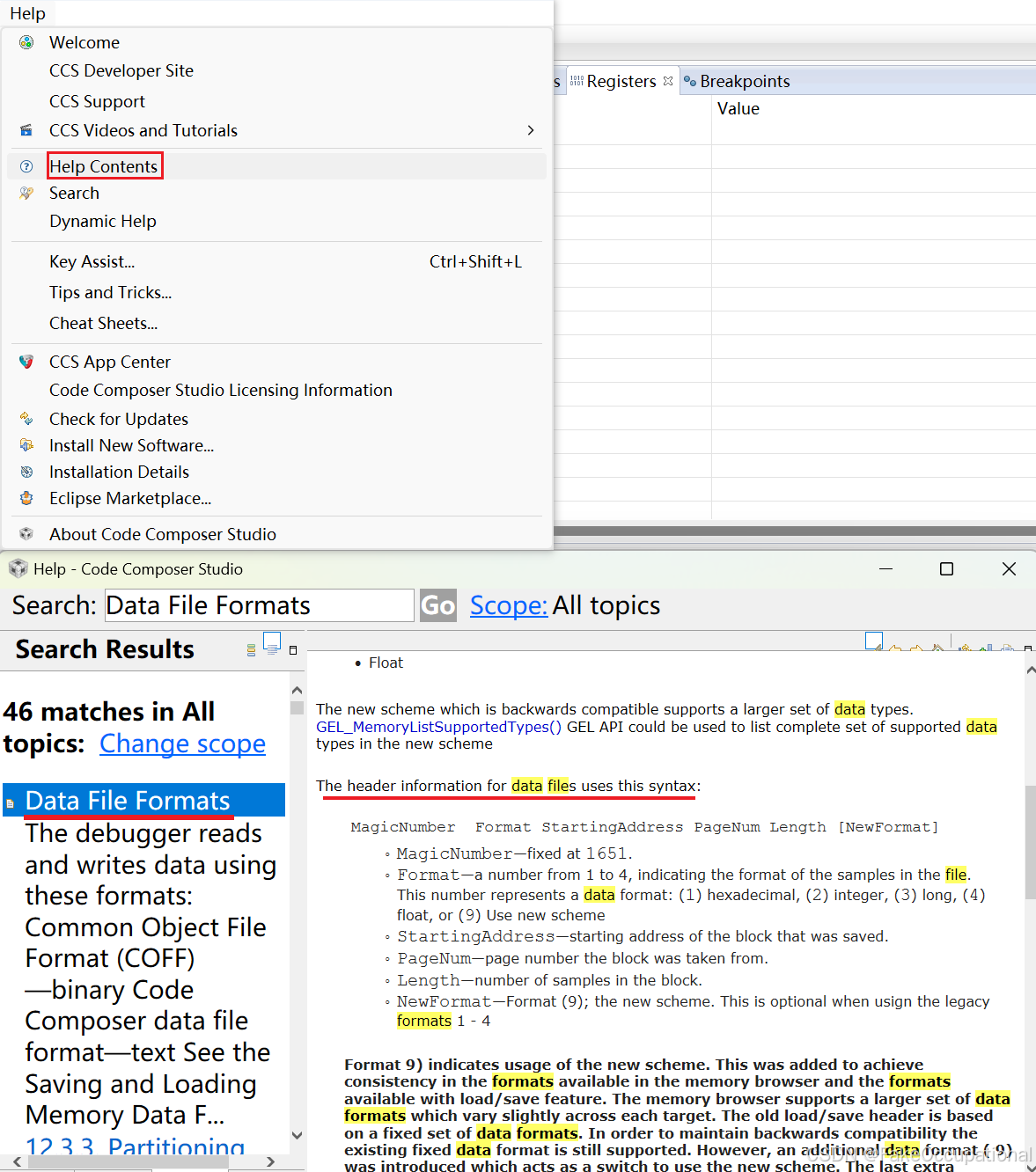

帮助文档位置

示例格式说明

• CCS保存数据文件格式说明 & 绘制

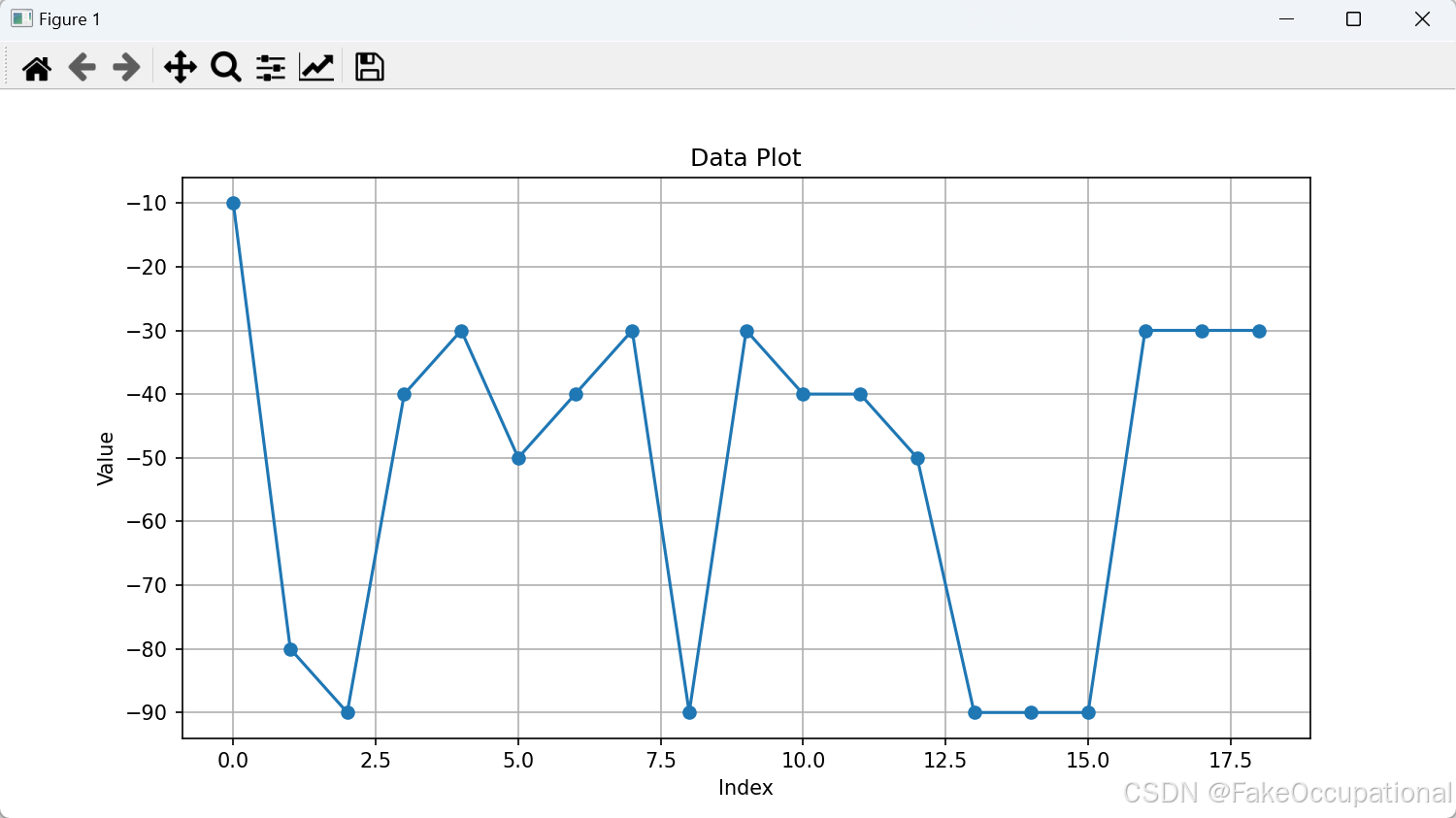

绘制

• .dat文件中的所有值除了第一行外都是内存中的数值，并且每一列代表不同的数据序列。实际文件中每行只有一个数值，data是一维数组。

# pip install numpy matplotlib
import numpy as np
import matplotlib.pyplot as plt

# 加载数据文件，跳过第一行
data = np.loadtxt('data.dat', skiprows=1)

# print(data)

# 绘制数据
plt.figure(figsize=(10, 5)) # 设置图表大小
plt.plot(data, marker='o')
plt.title('Data Plot')
plt.xlabel('Index')
plt.ylabel('Value')
plt.grid(True)
plt.show()

CG

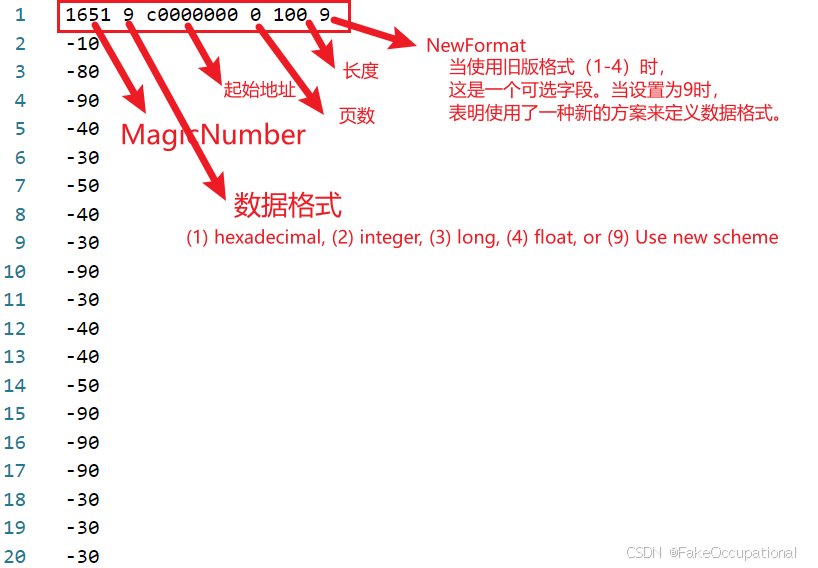

• save memory 文件头格式
