fpga系列 HDL：verilog fpga 同步复位&异步复位&同步复位器（异步复位 + 同步释放）相关代码和区别

类型	动作触发	敏感列表写法	优点	缺点	常见用途
异步 + 高有效	rst = 1 时立即复位	posedge rst	响应快，直观	释放复位时可能亚稳态	外设复位、POR
异步 + 低有效	rst_n = 0 时立即复位	negedge rst_n	硬件常见，抗干扰好	释放不安全需同步	系统级 reset
同步 + 高有效	时钟沿 + rst=1 时复位	无需把 rst 放敏感列表	逻辑简单，安全	需要时钟	FPGA 推荐方式
同步 + 低有效	时钟沿 + rst_n=0 时复位	无需把 rst 放敏感列表	系统低电平规范兼容	同步逻辑变复杂（!rst_n）	模块内局部复位

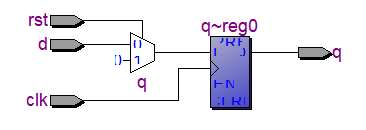

同步复位、高有效（Synchronous Reset, Active-High）

module test (
    input      clk,
    input      rst,   // active-high synchronous reset
    input      d,
    output reg q
);

always @(posedge clk) begin
    if (rst)
        q <= 1'b0;
    else
        q <= d;
end

endmodule

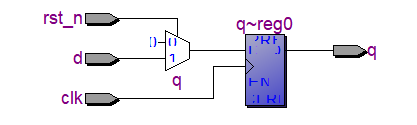

同步复位、低有效（Synchronous Reset, Active-Low）

module test (
    input      clk,
    input      rst_n, // active-low synchronous reset
    input      d,
    output reg q
);

always @(posedge clk) begin
    if (!rst_n)
        q <= 1'b0;
    else
        q <= d;
end

endmodule

异步复位、高有效（Asynchronous Reset, Active-High）

module test (
    input      clk,
    input      rst,   // active-high asynchronous reset
    input      d,
    output reg q
);

always @(posedge clk or posedge rst) begin
    if (rst)
        q <= 1'b0;
    else
        q <= d;
end

endmodule

• 注：代码需要保持以上格式，即 异步复位优先处理，否则出现错误cannot match operand(s) in the condition to the corresponding edges ！

异步复位、低有效（Asynchronous Reset, Active-Low）

module test (
    input      clk,
    input      rst_n, // active-low asynchronous reset
    input      d,
    output reg q
);

always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        q <= 1'b0;
    else
        q <= d;
end

endmodule

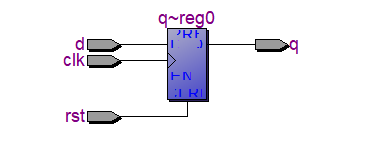

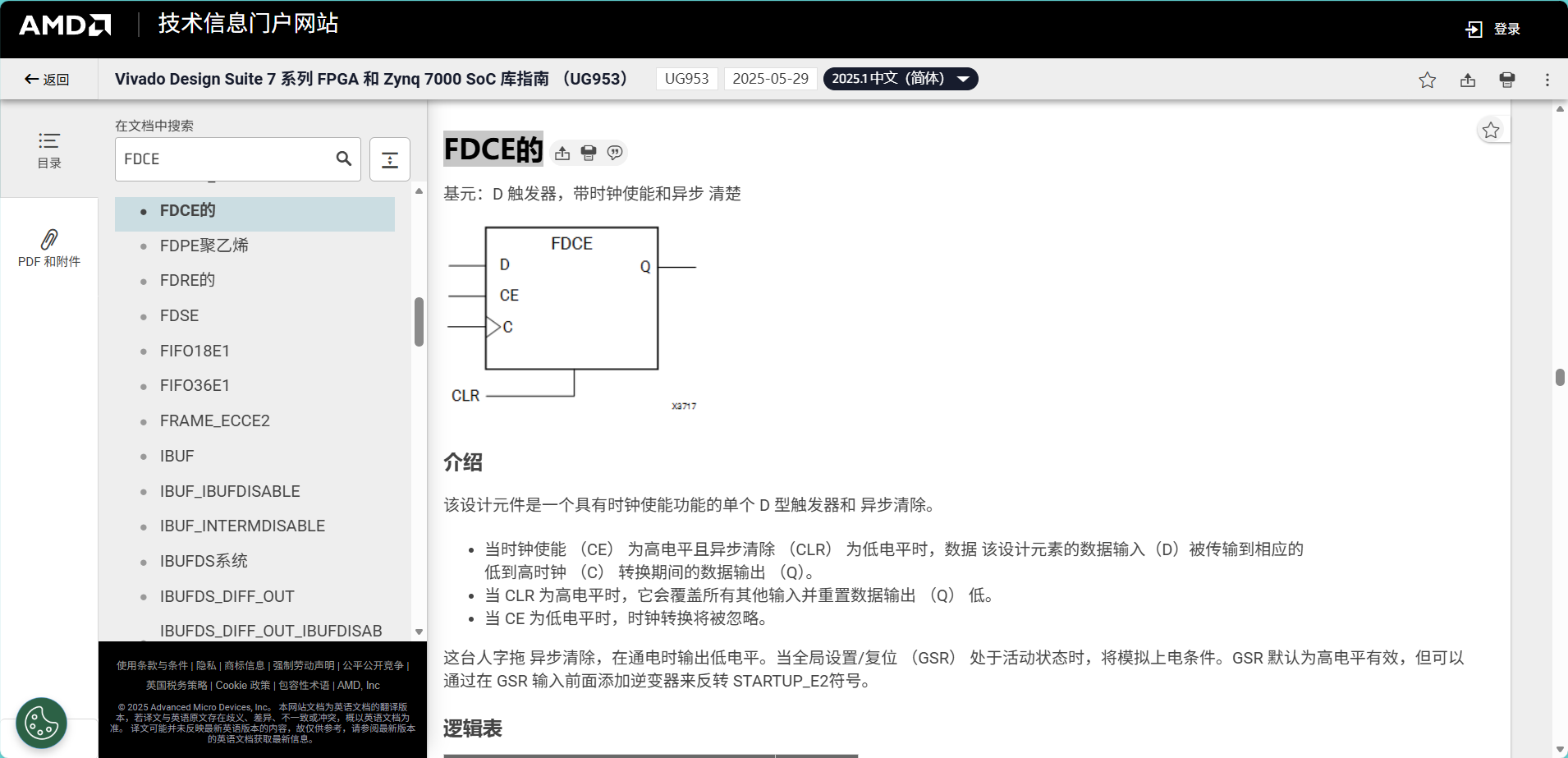

• 注：在Quartus中，两种类型的异步复位得到的RTL图示结果是相同的，都是仅一个 DFFE 的基础结构，这可能是软件的显示优化。如下图，在赛灵思的文档中，异步复位低有效综合为FDCE原语，对应的异步复位高有效通过增加反相器实现。


同步复位器：异步复位 + 同步释放

• 外部复位信号通常为异步输入（通常低有效，带上拉电阻）。由于存在亚稳态风险，需要避免在复杂设计中直接使用异步复位驱动逻辑。

• 使用同步复位时，信号 rst 必须与时钟同步，且在时钟有效期间保持有效，满足建立和保持要求（纯同步复位通常只用于内部生成的复位信号（如状态机超时复位），不适合做系统级主复位）。

• 因此，Intel（Altera）和 Xilinx 的官方建议：Asynchronous assertion and synchronous de-assertion of reset。

  • 异步置位：确保任何时刻都能强系统进入已知状态
  • 同步释放：避免复位撤销时因跨时钟域导致部分寄存器退出复位、部分未退出，造成状态机错乱

• 实现的主要结构类似跨时钟域同步中的双触发器同步器：

// 功能：将异步复位 rst_n_in 转换为同步复位信号 sync_rst_n
// 输出 sync_rst_n 可用于其他同步逻辑的复位（低有效）
module test (
    input      clk,
    input      rst_n_in,   // 异步复位输入，低有效
    output reg sync_rst_n  // 同步复位输出，低有效
);

reg rst_dff1, rst_dff2;

always @(posedge clk or negedge rst_n_in) begin
    if (!rst_n_in) begin
        rst_dff1 <= 1'b0;
        rst_dff2 <= 1'b0;
    end else begin
        rst_dff1 <= 1'b1;     // 开始释放（同步释放）
        rst_dff2 <= rst_dff1;
    end
end

assign sync_rst_n = rst_dff2;

endmodule

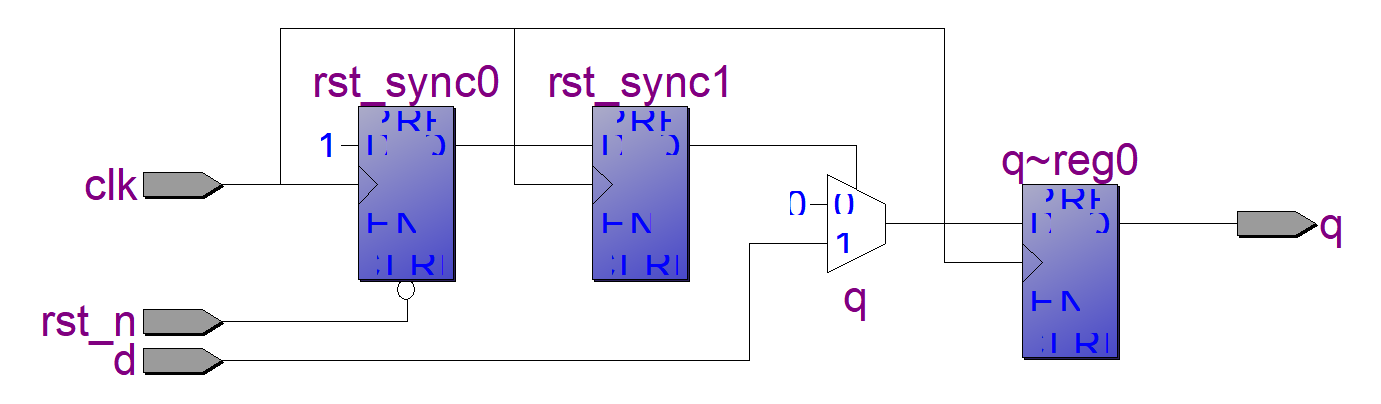

• 示例代码：

// 功能：带同步复位的 D 触发器
// 外部复位：低有效异步 rst_n
// 内部逻辑：使用高有效同步复位 sync_rst
module test (
    input      clk,
    input      rst_n,   // 异步复位输入，低有效（外部）
    input      d,
    output reg q
);

// 同步化复位信号：生成高有效同步复位
reg rst_sync0, rst_sync1;
wire sync_rst; // 高有效同步复位

// 第一级：异步采样（允许异步置0）
always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        rst_sync0 <= 1'b0;
    else
        rst_sync0 <= 1'b1;
end

// 第二级：同步传递
always @(posedge clk) begin
    rst_sync1 <= rst_sync0;
end

assign sync_rst = !rst_sync1; // 当复位释放后，sync_rst = 0；复位期间 sync_rst = 1

// 主逻辑：同步复位 DFF（高有效）
always @(posedge clk) begin
    if (sync_rst)
        q <= 1'b0;
    else
        q <= d;
end

endmodule

注意事项

• 推荐低有效（active-low）： 外部按钮/电源监控芯片通常输出低有效复位（开漏+上拉），抗干扰更强。
• 加消抖和滤波： 机械开关需硬件 RC 滤波或 FPGA 内部 debounce 逻辑（基于计数器的消抖逻辑，一旦信号跳变，计数器清零）。
• 保证足够脉宽： 复位脉冲宽度应 > 系统最慢时钟周期 × 2（确保所有模块都能捕获，按键复位的话多按一会儿复位按钮）。
• 复位释放必须在时钟稳定之后： 使用 PLL/MMCM时，最好在 locked 信号有效后再释放复位。（assign rst_n_async = rst_n_ext & mmcm_locked; // 两者都有效才允许释放）
• 需要复位的：状态机、计数器、控制信号、FIFO 指针等影响功能正确性的寄存器。
• 无需复位的：纯数据通路寄存器（如流水线中间结果）、RAM 输出寄存器。减少复位网络负载，改善时序，节省功耗。
