做软件架构设计,这个好用的画图工具推荐给你

EA常见画图(类图、包图、构件图、状态图、顺序图、活动图) EA常见活动图,状态图画法类图:111(1)给关系添加注释(2)设置关系线样式包图:(1)创建包图(2)在包中添加子包:(3)在包中添加用例:(4)在包中添加参与者:构件图(组件图):(1)创建构件图:(2)画出构件,添加构件间的关系部署图:(1)创建部署图(2)画部署图:顺序图:(1)创建顺序图(2)画图:(3)设置成异步消息(4) 类图:111 (1)给关系添加注释 双击关系线,弹出如下窗口,选择Role(s),修改注释,点击“确定” (2)设置关系线样式 双击关系线,弹出以下设置窗口,如图设置: 阅读详情

前面写了两篇软件架构设计的文章,今天Relax想跟大家聊一聊如何通过具体的工具去画出软件架构设计中的那些图,那么今天主要给大家分享的是一个好用的架构设计画图工具——Enterprise Architect(后面都简称EA)。

前面说了Relax平时主要用到了类图、构件图、部署图、用例图和序列图五种图,所以这篇文章主要是想比较详细的说明如何通过EA画出这些图。

安装好EA后,打开EA新建一个工程,选择对应的视图,具体步骤见下图红色方框标注:
在这里插入图片描述
点击确认后,在EA的右侧就可以看到对应的视图:
在这里插入图片描述
可以看到,用例图、类图、组件图和部署图都已经有了,序列图还没有,我们待会儿手动添加一下就行了。这样,我们就可以开始通过EA画我们想要的这些图了,为了大家好理解,Relax会举一个简单的网站系统架构设计的例子,当然不一定恰当,大家能理解其中的意思就行了。

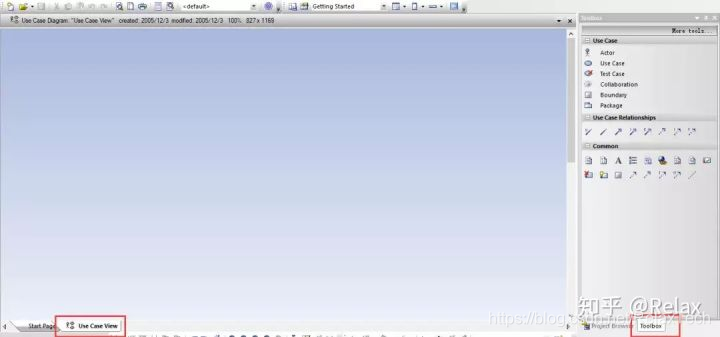

选中上图中的User Case View,然后选择Toolbox(EA中画图都是选中视图,然后去对应的Toolbox选相应的控件),如下图所示:
在这里插入图片描述

用例试图概括的是角色和系统之间的关系,描述了系统的功能需求,角色和系统的交互以及系统的反应。任何一个网站最少有两种角色,用户和管理员,拖动ToolBox中的Actor到页面上,按提示输入用户,表示新建用户角色,那么用户这个角色最少包含注册、登录和发表评论功能,拖动ToolBox中的Use Case到页面上
