以太网链路聚合&交换机堆叠集群

随笔一篇，以便日后翻阅，如有问题欢迎指正

---

---

前言

传统方式通过升级设备提高网络带宽，同时通过部署冗余链路并辅以STP协议提高网络稳定性，但还是存在灵活度低、故障恢复时间过长、配置复杂等缺点

网络的可靠性：

• 指当设备或链路出现单点或多点故障时保证网络服务不间断的能力
• 从改善 单板、设备、链路多个层面实现

---

Ⅰ . 链路聚合技术原理

以太网链路聚合 Eth-Trunk

---

一、基本原理

1.通过多个物理接口捆绑成一个逻辑接口，在不升级硬件条件下实现增加链路带宽
2.链路聚合接口可以作为普通的以太网接口来使用，与普通以太网接口的差别在于转发的时候链路聚合组需要从成员接口中选择一个或多个接口来进行数据转发。

---

二、基本术语及概念

• 聚合组
• 成员接口&成员链路
• 活动接口&活动链路
• 非活动接口&非活动链路
• 聚合模式
• 活动接口阈值

---

1、聚合组

Link Aggregation Group —— LAG

若干条链路捆绑在一起形成的逻辑链路。每个聚合组唯一对应着一个逻辑接口，被称为链路聚合接口或Eth-Trunk接口

• 创建一个链路聚合接口时自动创建链路聚合组

• 人为把接口添加到聚合组里面

一个聚合组内要求成员接口以下参数相同：

• 接口速率
• 双工模式
• VLAN配置：接口类型都是Trunk或者Access，如果为Access接口的default vlan需要一致，如果为Trunk接口，则接口允许通过的的vlan、缺省vlan需要一致

---

2、成员接口&成员链路

组成Eth-Trunk接口的各个物理接口成为成员接口，成员接口对应的链路为成员链路

---

3、活动接口&活动链路

活动接口又叫选中（Selected）接口，时参与数据转发的成员接口，活动接口对应的链路称为活动链路（Active Link）

---

4、非活动接口&非活动链路

非活动接口又叫非选中（Unselected）接口，是不参与数据转发的接口，非活动接口对应的链路称为非活动链路（Inactive Link）

---

5、聚合模式

分为 手工模式 和 LACP模式

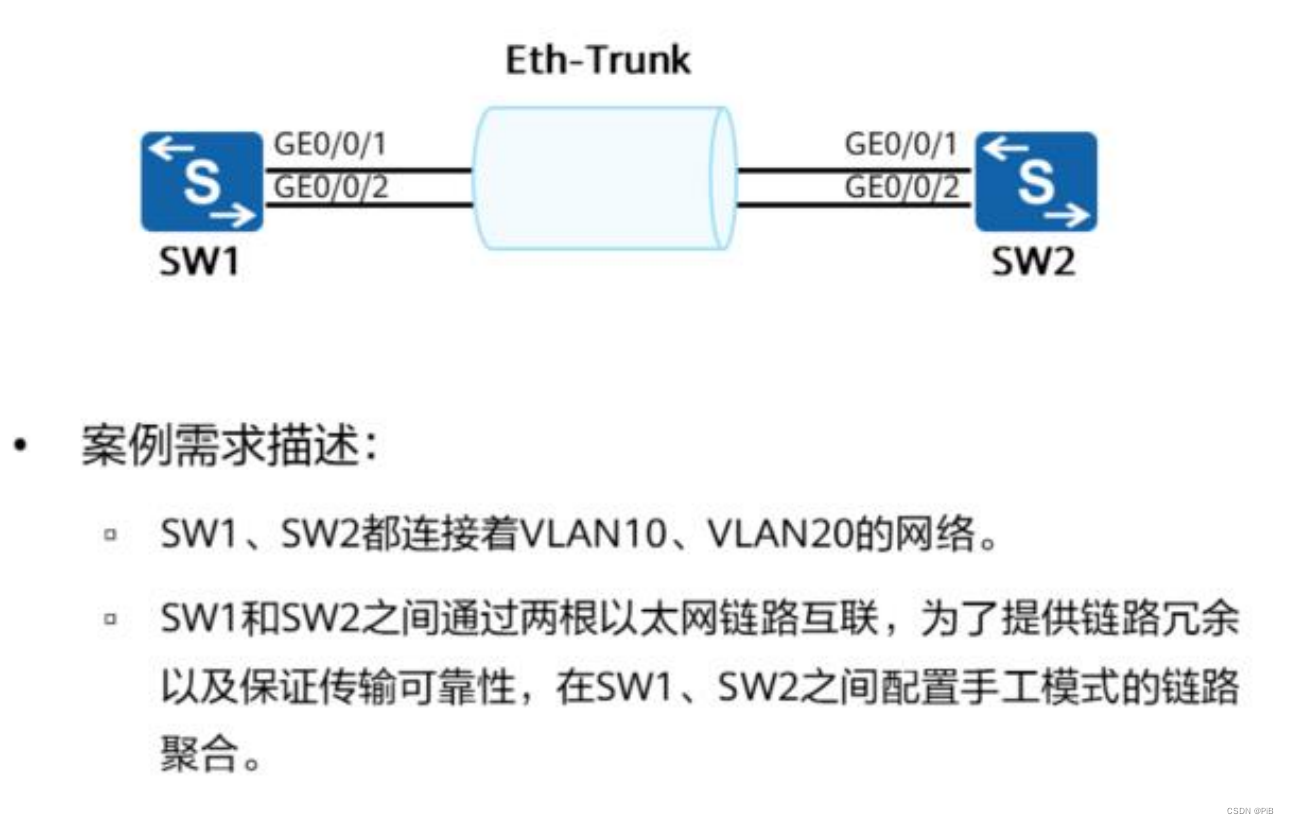

① 手工模式

• 老旧、低端、不支持
