B树

搜索树

定义： 搜索树用于指导搜索记录

B树特点

提供多层次访问结构（Multi-level Access Structure）
树总是平衡
删除造成的空间浪费永远不会过度。即：每个节点至少半满
B树可以在非叶和叶节点存储值
每个不是根或叶的节点有 $⌈n/2⌉\lceil n/2 \rceil$ 到n个子节点；即，n表示最大子数，n称为树的度（order）

B+树索引文件

B+树是一种满足以下属性的有根的树：

从根到叶的所有路径都是相同的长度
非叶节点称为内部节点
每个不是根或叶的节点有 $⌈n/2⌉\lceil n/2 \rceil$ 到n个子节点
注意值的数量是少于子节点的数量的；即， $⌈n/2⌉\lceil n/2 \rceil$ –1和n-1之间，或等价的， $⌈n/2⌉\lceil n/2 \rceil$ 和n-1值

如果n是偶数，对于一个不是根或叶的节点，值（value）或槽（slot）的数量可以略小于半满的，但如果n是奇数，则至少是半满的：
证明： 对于偶数n，值的最大数目为（n-1），且值的最小数目为 $⌈n/2⌉\lceil n/2 \rceil$ -1 = n/2-1,最小满度为 $n2−1n−1=12n−2n−1<12\frac{\frac{n}{2}-1}{n-1} = \frac{1}{2}\frac{n-2}{n-1} < \frac{1}{2}$ 当 $\rightarrow \infty, \rightarrow \frac{1}{2}$ 。
对于奇数n，值的最大数目为（n-1），最小数目为 $⌈n/2⌉\lceil n/2 \rceil$ –1=（n-1）/2，如前所示，其最小满度为 $[(n−1)/2]/（n−1）=12[(n-1)/2]/（n-1）=\frac{1}{2}$

确保叶子节点的槽数至少半满，而不是使用下限 $⌈n/2⌉\lceil n/2 \rceil$ –1，甚至可以不到一半满，我们修改 $⌈n/2⌉\lceil n/2 \rceil$
如果根不是一个叶子，它至少有两个孩子

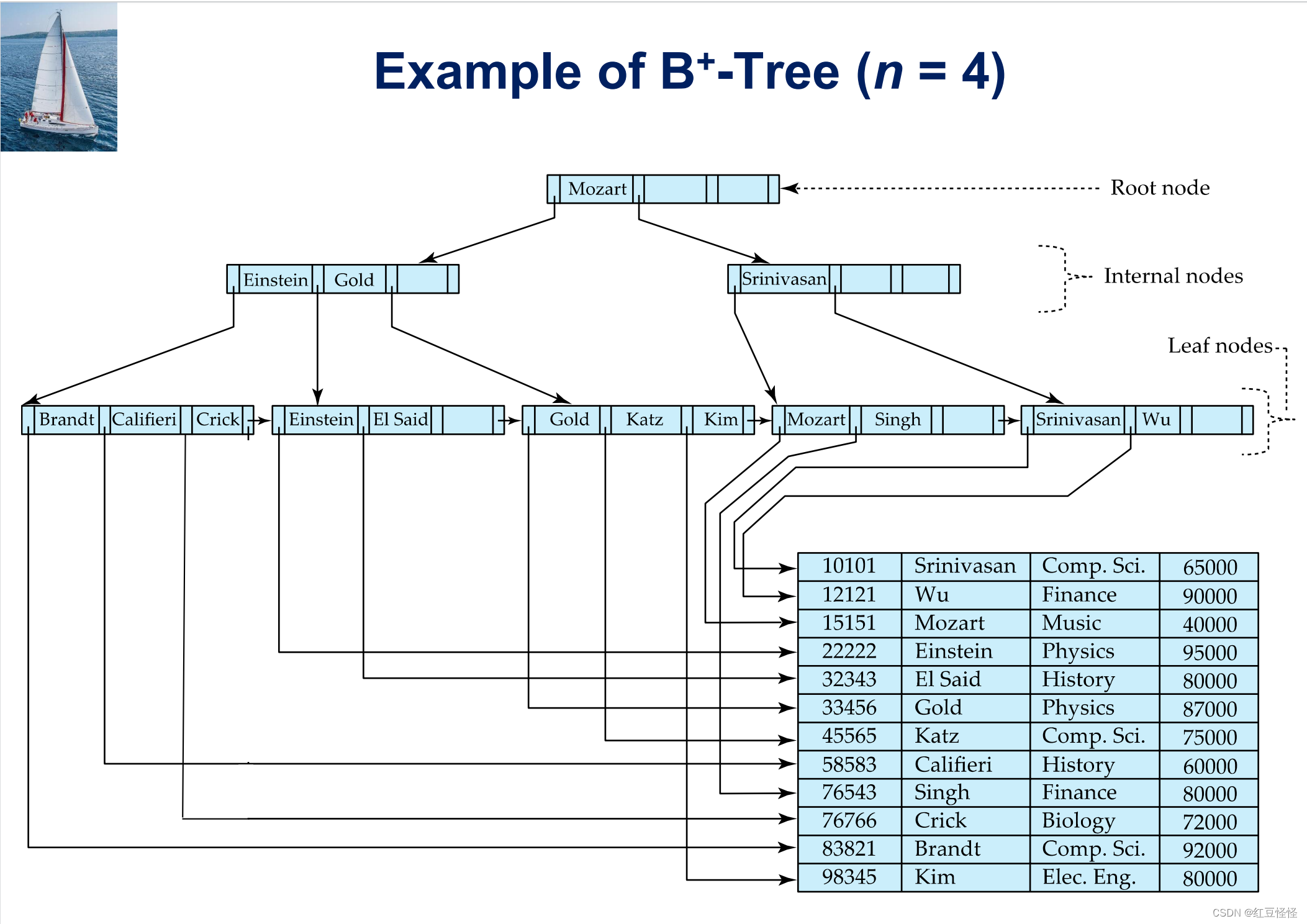

B+树的例子(n = 4)

B+树图片

叶节点 在B+树(n = 4) 对于 $i = 1, 2, ..., n - 1$ ，指针 $P_i$ 指向一个文件记录与搜索键值 $K_i$
如果 $L_i，L_j$ 叶节点和 $i < j$ ， $L_i$ 的搜索键值(search-key values)小于或等于 $L_j$ 的搜索键值
$P_n$ 指向下一个叶节点在搜索键顺序（协助顺序处理）
在这里插入图片描述

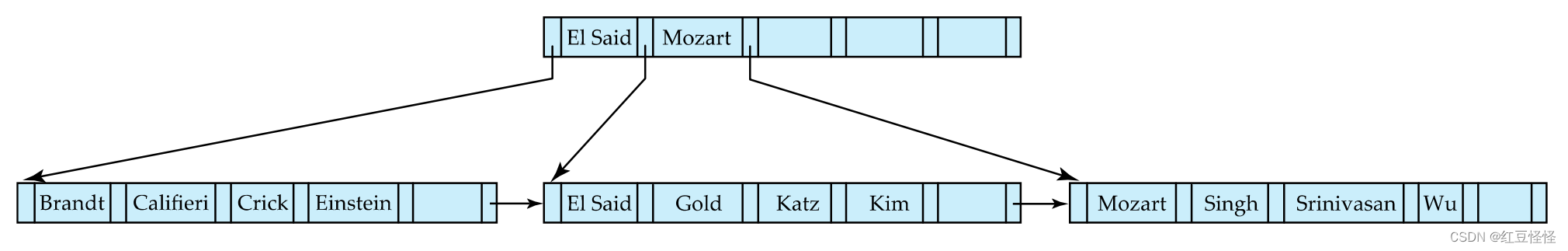

B+树的例子（n = 6）

B+树(n=6)用于教师文件，即6个指针和5个槽
在这里插入图片描述
叶节点必须在3到5个值之间（ $⌈n/2⌉\lceil n/2 \rceil$ 和n-1，其中n=6）。
除根以外的非叶节点必须有3到6个子节点( $⌈n/2⌉\lceil n/2 \rceil$ 和n个子节点）的⇒在2到5个值之间。就值而言，这是小于半满（即，2/5 = 40%满）
然而，如果n = 7，那么非叶节点将有4到7个子值( $⌈n/2⌉\lceil n/2 \rceil$ 和n个子值）⇒在3到6个值之间，这些值至少是半满的
根必须至少有2个子节点。

B+树的性能

B+树，每个节点包含m= $⌈n/2⌉\lceil n/2 \rceil$ 和孩子（假设根行为像任何其他节点）：

根节点的最小节点数 $m^0$ (level 1）
第一层最小节点数 $m^1$
第二层最小节点数 $m^2$
第三层最小节点数 $m^3$
第h层最小节点数 $m^{h-1}$

每个叶节点将大致持有大约至少m个子节点，所以假设树的高度是h，叶节点持有的最小值数大约是 $m^{h-1}$
如果文件中有K搜索键值，我们有 $m^h = K$ , 如果 $=\lceil log_{\lceil n/2 \rceil} K \rceil$

通过假设每个节点的存储利用率最低，我们有树的最大节点数，因此树的最大高度。因此，如果文件中有K个搜索键值，树的高度不应该超过 $\lceil log_{\lceil n/2 \rceil} K \rceil$ （即我们假设所有节点都最小满；如果它们不是最小满，那么高度应该更小）

节点通常与磁盘块大小相同，通常是4kb假设每个索引项(index entry)40字节，B树的度n通常是100。
现在有100,0000个搜索键值和n=100，通过从根到叶的查找遍历来访问，最多有 $log501,000,000=3.53≈4log_{50}1,000,000 = 3.53 \approx 4$ 节点时被访问
与具有100万个搜索键值的平衡二叉树相比——大约访问20个节点 $log_21000,000=19.93≈20$ ，上述差异很显著，因为每个节点访问可能需要一个磁盘I/O，花费约20毫秒

B树的平均存储利用率

设K为树中所有搜索键值的总数，n是一个节点的最大容量（即，一个节点可以保持在n/2和n个之间索引项）N为树中节点的随机数，ρ是树的随机存储利用率，f是最小满度因子，
标准B树的f=½，B*树的f=⅔

（随机）树的总存储容量为Nn

存储利用率是指项目总数除以所有节点的总存储容量，即ρ = K/(Nn)
现在，如果所有的节点都满了，就会产生一个最小的节点数，这就是K/n
同样地，如果所有节点都是半空的，则会产生最大的节点数，即K/（½n）=2K/n

对于上述节点范围内的每个构型都是等可能的随机插入，N的分布可以近似于长度为K/N，[K/N，2K/N]的区间上的连续均匀分布。
$N∼U(K/n,2K/n)N\sim U(K/n, 2K/n)$

因此，我们近似地，有
$E(ρ)=E(K/[Nn])=(K/n)E(1/N)KnnK∫Kn2Kn1tdt=ln2Kn−lnKn=ln2=69.3%E(\rho)= E(K/[Nn])= (K/n)E(1/N)\\ \frac{K}{n}\frac{n}{K}\int^{2\frac{K}{n}}_{\frac{K}{n}}\frac{1}{t}dt = ln2\frac{K}{n} - ln\frac{K}{n} = ln2=69.3\%$

对于任意最小满度f的一般情况，N的分布可以近似于长度为Kf‘/(nf)的区间[K/n，K/(nf)]上的均匀分布，高度为nf/(Kf’)的均匀分布，其中f‘=1-f。
$N∼U(K/n,2K/nf)N\sim U(K/n, 2K/nf)$
因此，我们近似地，有
$E(ρ)=E(K/[Nn])=(K/n)E(1/N)KnnfKf′∫KnKnf1tdt=lnKnf−lnKn=ff′ln1fE(\rho)= E(K/[Nn])= (K/n)E(1/N)\\ \frac{K}{n}\frac{nf}{Kf'}\int^{\frac{K}{nf}}_{\frac{K}{n}}\frac{1}{t}dt = ln\frac{K}{nf} - ln\frac{K}{n} = \frac{f}{f'}ln\frac{1}{f}$

对于B*-树，f =⅔，并将此值代入上述式子，我们得到E(ρ)=2×ln(3/2)≈81%

一般情况下的随机存储利用率

平均数通常是有限的。ρ的累积分布函数给出了随机情况的完整信息，可以显示为：
$G(x)=\left\{ \begin{aligned} 1 \qquad \qquad x > 1\\ \frac{1}{f'}(1-\frac{f}{x}) \quad f \leq x \leq 1\\ 0 \qquad \qquad x < f \end{aligned} \right.$

即：P[ρ ≤ x] = G(x).对应的概率密度函数为
$G'(x)=\left\{ \begin{aligned} \frac{f}{f'x^2} \quad f \leq x \leq 1\\ 0 \quad x < f ,x>1 \end{aligned} \right.$

存储利用率的方差

从上面给出的概率函数，方差很容易计算，可以显示为：
$σf2=f−(ff′)2[ln(1f′)]2\sigma^2_f = f-(\frac{f}{f'})^2 [ln(\frac{1}{f'})]^2$

B树的存储利用率标准差为0.14，B*树的存储利用率标准差为0.094。

更新B+树：插入

我们让

Pr是指向记录的指针
V是该记录的搜索键值

查找搜索键值的叶节点

如果叶节点中有空间，则在叶节点2中插入(V, Pr)对。
否则，拆分节点（连同新的(V, Pr)对）

拆分叶节点：

按排序顺序取n个（搜索键值、指针）对（包括正在插入的那对）。将第一个 $⌈n/2⌉\lceil n/2\rceil$ 个对放在原始节点中，其余的放在一个新节点中
设新节点为p，并设k为p中的最小键值。在被拆分的节点的父节点中插入(k, p)
如果父节点已满，则将其分割，并将其进一步传播

节点的拆分将向上进行，直到找到未满的节点。在最坏的情况下，根节点可以被分割，使树的高度增加1

更新B+树：删除

假定记录已从文件中删除。设V是该记录的搜索键值，而Pr是指向该记录的指针

从叶节点中删除(Pr, V)
如果由于删除而导致节点的条目太少，并且节点和兄弟节点中的条目适合于单个节点，则合并兄弟节点：将两个节点中的所有搜索键值插入单个节点（左边的节点），然后删除另一个节点
如果由于删除而导致节点的条目太少，但节点和兄弟节点中的条目不适合单个节点，则重新分配指针：在节点和兄弟节点之间重新分配指针，使两者都有超过最小的条目数量
更新父节点
节点删除可以向上级联，直到找到具有 $⌈n/2⌉\lceil n/2\rceil$ 或更多指针的节点
如果根节点在删除后只有一个指针，那么它将被删除，并且唯一的子节点将成为根节点
