STM32F1的GPIO工作原理

最新推荐文章于 2025-03-22 12:23:19 发布
原创 最新推荐文章于 2025-03-22 12:23:19 发布 · 873 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

一、GPIO基本结构和工作方式

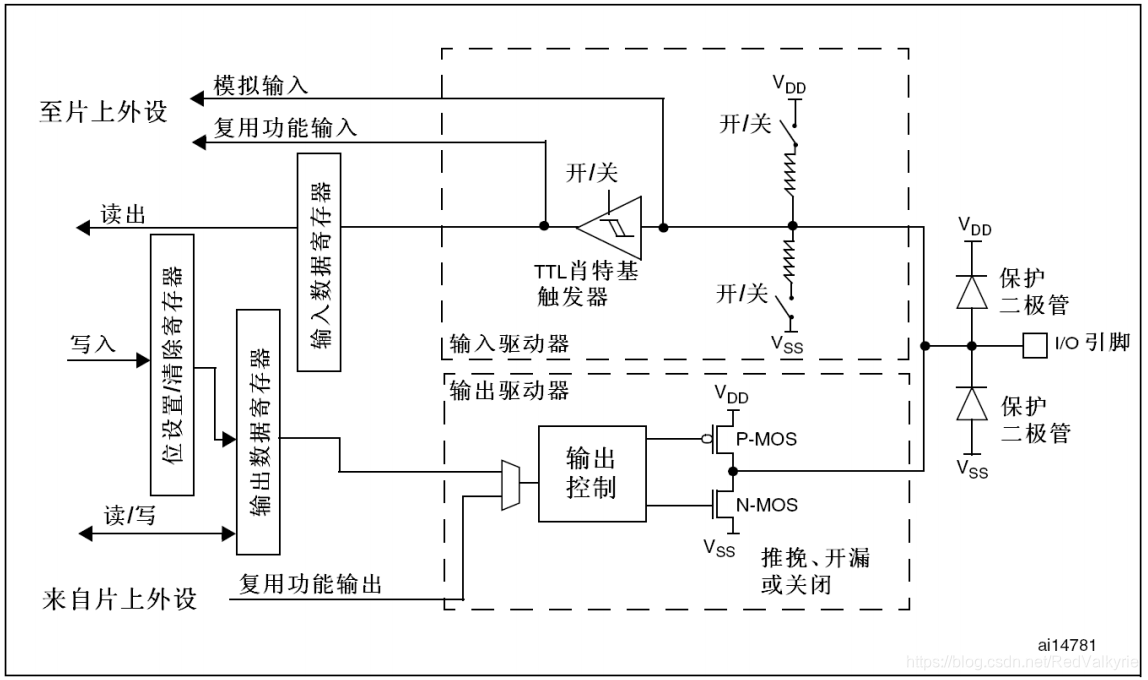

1）I/O端口位的基本结构如下图所示：

在这里插入图片描述

2）GPIO的工作方式：

四种输入模式：

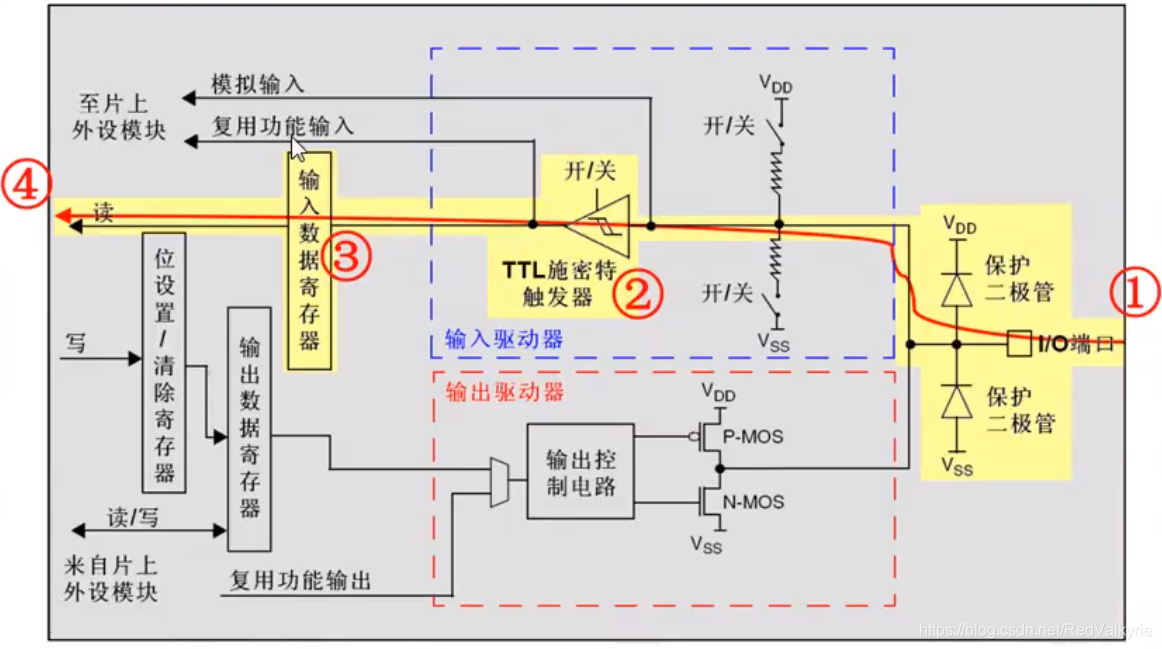

  • 输入浮空模式，经过下图所示①、②、③、④通道，同时Vdd 和 Vss 所接的开关是断开的。
    在这里插入图片描述

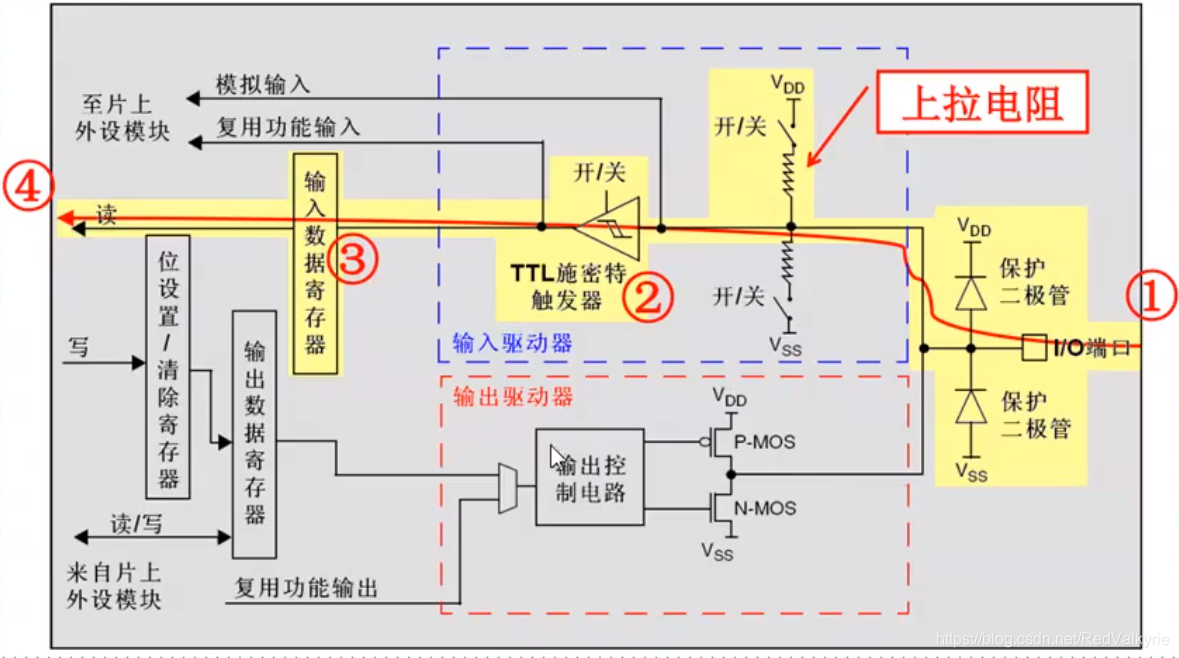

  • 输入上拉，与输入浮空的区别就是上拉电阻的开关闭合了。
    在这里插入图片描述

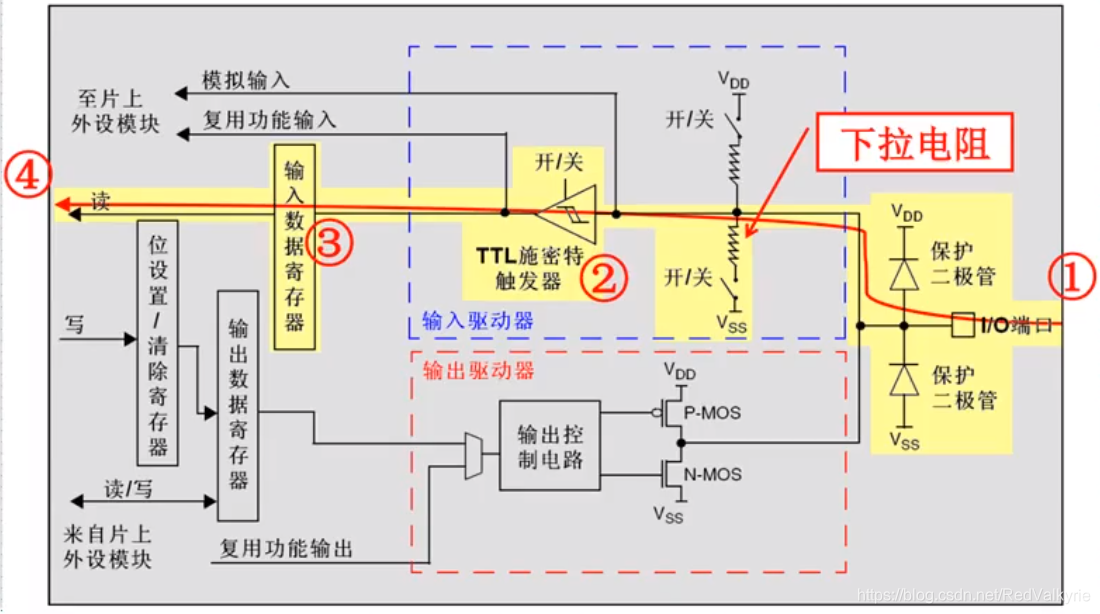

  • 输入下拉，与浮空输入的区别就是下拉电阻的开关闭合了。
    在这里插入图片描述

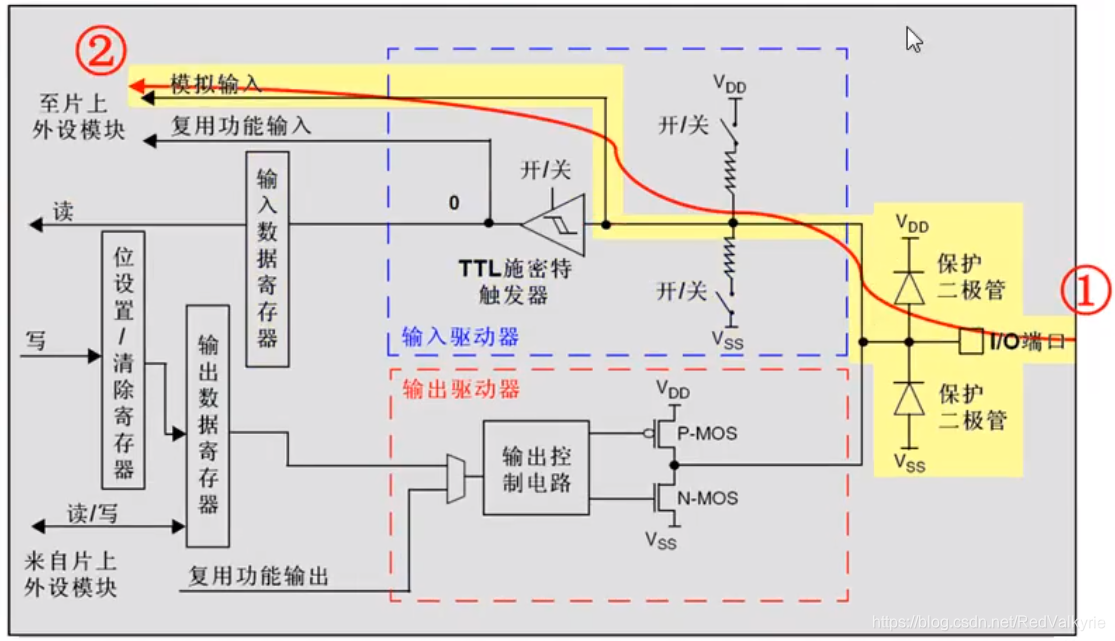

  • 模拟输入，此处一般用外部的模拟量通过I/O端口输入，这里是以电压的形式输入，而不是电平的形式。通过模拟输入转化为数字量进入单片机
    在这里插入图片描述
四种输出模式
