AD软件系统属性配置

一、系统参数设置

< 1 > Navigation栏

上图方框里的内容可以按照自己的喜好选择性配置，这里的作用是原理图和PCB进行交互的时候使用的。点击原理图可以快速定位PCB里的元器件，反过来也行。需要设置。

新版本的会有上图所示交叉选择模式配置，也是在PCB和原理图交互时使用的，一般都悬上图所示选项即可。一般我不会勾选上图红框内的缩放，看个人喜好。

< 2 > Design Insight栏

取消所有的勾选项即可，因为它会在编译的时候产生一些没有必要的输出文件在工程文件夹里。

二、原理图参数设置

< 1 > General栏

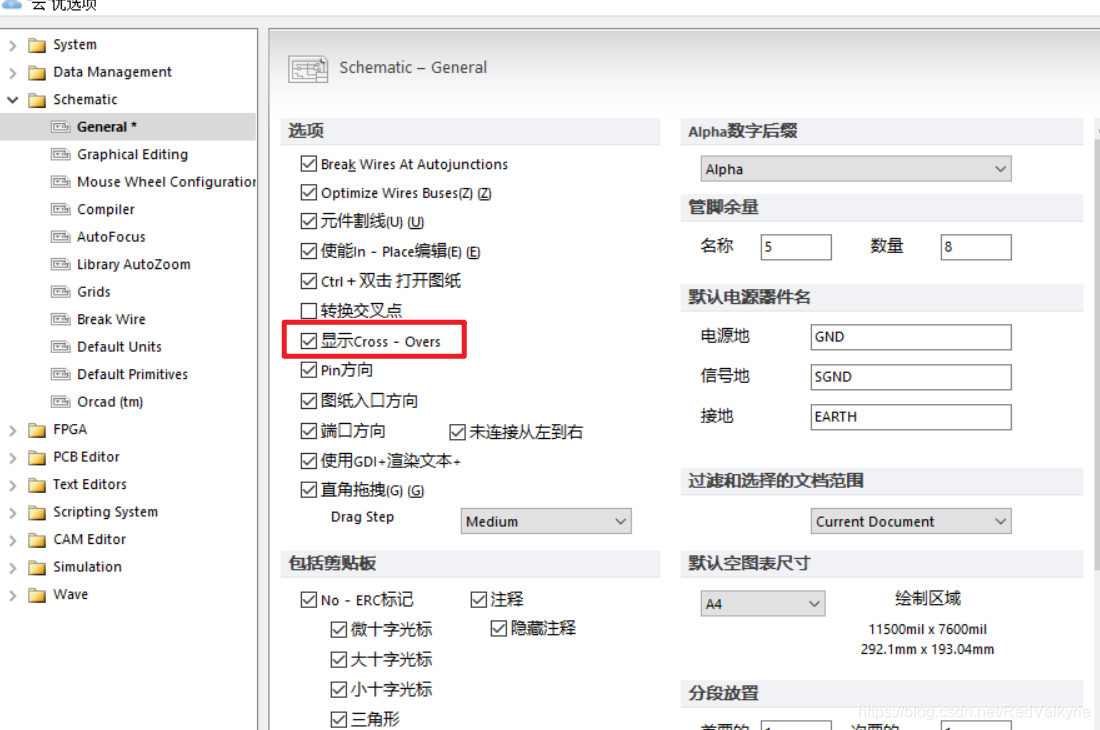

默认上图红色框框内的显示cross未勾上，新安装AD的时候记得勾上，这样在原理图里交叉的线有无
