pcf8591简明教程 及 51单片机最大只能读到127问题解决

解决问题

今天在使用pcf8591读取电压的时候发现，pcf8591读取的到数据最大只有127，由于pcf8591读取到为8位的数据，所以正常读取到的最大值应该是255，但是我试了好多次发现都是127，最后发现问题出现在发送读取命令后没有waitask,导致读取时出现的数据的丢失。

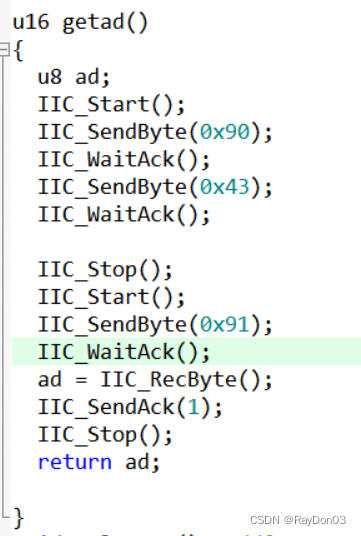

如图所示，添加了图中高亮的行后问题待到解决。

总结

pcf8591使用iic总线进行通信，使用的时候一定要弄清iic总线的时序，通信规则，如果读到的数据出现的问题，应该首先考虑读取通信过程是否出现了问题。

附

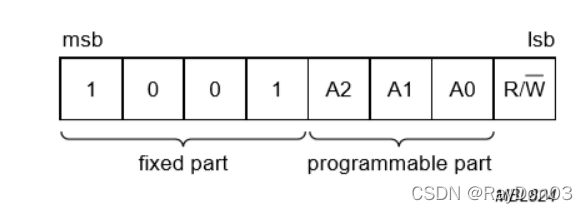

器件地址

高三位为固定值，A2 A1 A0 根据对应引脚上的电平高低来写，最低们为读写控制，读为1写为0

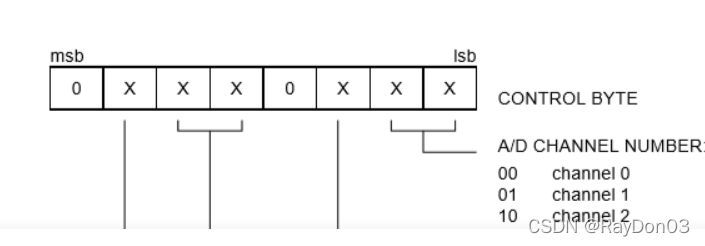

控制字格式

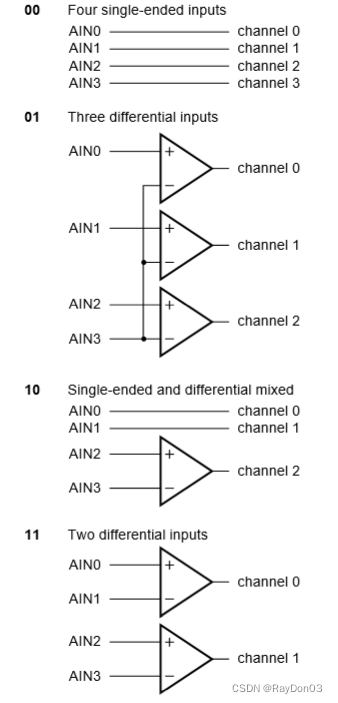

最高位固定为0，第7位允许模拟电压输出，56位模拟他就是输入方式，一般为00单端输入。
共四种，
第4位默认0，第3位自动增加，开启后每次读会把通信数加一。
第一二位为通道选择位，按以下规则。
