RIP和OSPF相互引入小实验

本文介绍了一个网络实验,旨在实现RIPv2与OSPF路由协议间的相互引入,涉及配置步骤、验证方法等内容。实验包括配置RIPv2与OSPF、设置静默接口、使用ACL与路由策略修改路由成本等。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、实验内容

实验背景:

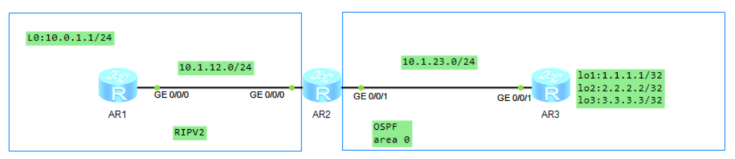

你是你们公司的网络管理员,当前公司网络同时使用了RIPv2和OSPF协议,为了实现RIP区域设备与OSPF设备之间的互通,需要你配置路由协议的相互引入操作,配置时需要注意不同路由协议度量值定义的标准。拓扑图如下:
在这里插入图片描述

二、实验目的

1.了解OSPF路由协议和RIP路由协议的应用场景。
2.掌握OSPF路由协议与RIP路由协议的相互引入。
3.掌握路由选择与控制的方法。

三、实验方案设计

本次实验使用三台路由器分别是AR1、AR2、 AR3。
AR1与AR2互联网段为10.1.12.0/24;AR2与AR3互联网段为10.1.23.0/24;
AR1上有一个loopback0接口,地址为10.0.1.1/24。
AR3上有三个loopback接口,分别为loopback1:1.1.1.1/32、loopback2:2.2.2.2/32、
Loopback3:3.3.3.3/32。
AR1与AR2之间配置RIPV2路由协议,并且要把AR1上把自身的loopback0网段宣告到RIP。
AR1与AR3之间配置OSPF路由协议,并且在AR3引入直连路由到OSPF。
AR2上针对G0/0/1设置为RIP的静默接口。
AR2配置前缀列表(ip-prefix),匹配将从OSPF学习到的AR3上的loopback1、loopback2、loopback3网段,使用route-policy路由策略对匹配到的路由,修改cost值分别为1、2、3,
然后引入RIP中。
AR2上配置ACL匹配从RIP学到到的AR1的loopback0口网段,使用route-policy路由策略对匹配到的路由,修改cost值为11,然后引入OSPF路由协议中。

注意:由于AR2上的RIP是主类宣告的10.0.0.0/8,又因为AR2与AR3相连接的网段也是属于10.0.0.0/8网段,所以即使AR2上的RIP里对G0/0/1接口设置了静默端口,AR2和AR3之间的网段依然会出现在AR1的路由表中,可以在AR1上使用ACL和 filter-policy过滤10.1.23.0/24网段。

四、实验配置命令

AR1设备配置:

#
interface GigabitEthernet0/0/0
 ip address 10.1.12.1 255.255.255.0
#
interface LoopBack0
 ip address 10.0.1.1 255.255.255.0
#
acl number 2000             //配置基本ACL
 rule 3 deny source 10.1.23.0 0.0.0.255       //拒绝10.1.23.0/24网段
 rule 5 permit          //允许所有网段
#
rip 1
 version 2     //版本2
 network 10.0.0.0     //宣告网段
 filter-policy 2000 import GigabitEthernet0/0/0  //过滤10.1.23.0/24网段

AR2设备配置:

#
acl number 2000     //配置基本ACL
 rule 5 permit source 10.0.1.0 0.0.0.255   //匹配10.0.1.0/24网段
#
interface GigabitEthernet0/0/0
 ip address 10.1.12.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.23.2 255.255.255.0
#
#
ospf 1
 import-route rip 1 route-policy r1l0    //通过路由策略引入RIP路由
 area 0.0.0.0
  network 10.1.23.0 0.0.0.255
#
rip 1
 version 2
 network 10.0.0.0
 silent-interface GigabitEthernet0/0/1   //设置G0/0/1为静默端口
 import-route ospf 1 route-policy SET_COST  //通过路由策略引入OSPF路由
#
route-policy SET_COST permit node 10
 if-match ip-prefix 1    //匹配前缀列表
 apply cost 1     //修改cost值为1
#
route-policy SET_COST permit node 20
 if-match ip-prefix 2   //匹配前缀列表
 apply cost 2    //修改cost值为2
#
route-policy SET_COST permit node 30
 if-match ip-prefix 3 //匹配前缀列表
 apply cost 3   //修改cost值为3
#
route-policy r1l0 permit node 10
 if-match acl 2000   //匹配ACL 2000
 apply cost 11   //修改cost值为11
#
ip ip-prefix 1 index 10 permit 1.1.1.1 32   //匹配AR3的loopback1地址
ip ip-prefix 2 index 10 permit 2.2.2.2 32   //匹配AR3的loopback2地址
ip ip-prefix 3 index 10 permit 3.3.3.3 32   //匹配AR3的loopback3地址

AR3设备配置:

#
interface GigabitEthernet0/0/1
 ip address 10.1.23.3 255.255.255.0
#
interface LoopBack1
 ip address 1.1.1.1 255.255.255.255
#
interface LoopBack2
 ip address 2.2.2.2 255.255.255.255
#
interface LoopBack3
 ip address 3.3.3.3 255.255.255.255
#
ospf 1
 import-route direct      //引入直连路由
 area 0.0.0.0
  network 10.1.23.0 0.0.0.255
#

验证结果:

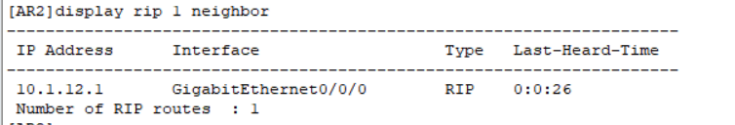

1.AR2上查看RIP的邻居关系。
在这里插入图片描述

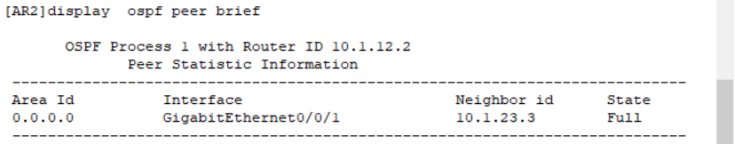

2.AR2上查看OSPF邻居关系。
在这里插入图片描述

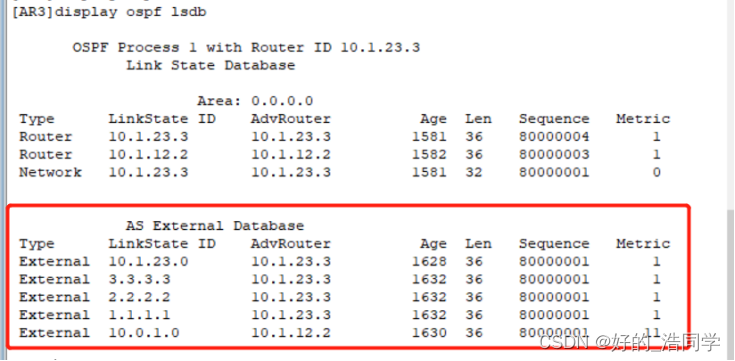

3.AR3引入直连路由后,查看是否存在5类LSA。
在这里插入图片描述

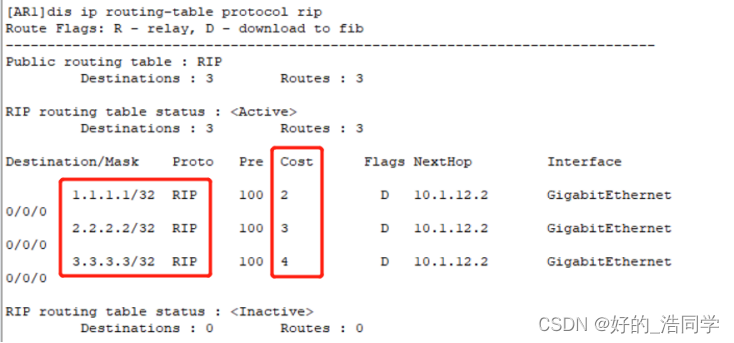

4.在AR1查看RIP路由表信息。
在这里插入图片描述

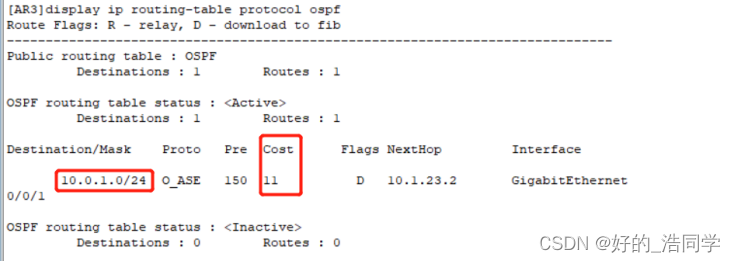

5.在AR3查看OSPF路由表信息。
在这里插入图片描述

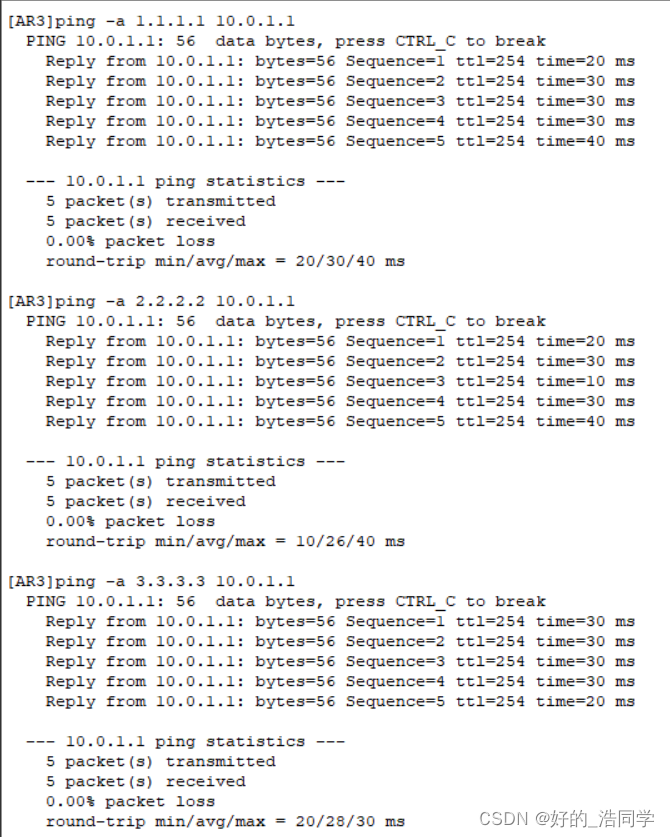

6.连通性测试
在这里插入图片描述
在这里插入图片描述
注意:在AR2上做单点双向的路由引入的时候,没有引入互联网段,只有对方的loopback网段
因此路由表没有互联网段路由,连通性测试的时候需要带上源地址ping,否则是无法访问的。

五、实验小结

本次实验使用了OSPF与RIP相互引入,学会使用前缀列表、ACL、路由策略等工具,进一步了解路由策略与策略路由的区别,路由策略(Routing Policy)的作用是当路由器在发布、接收和引入路由信息时,可根据实际组网需要实施一些策略,以便对路由信息进行过滤或改变路由信息的属性;策略路由PBR(Policy Based Routing)与单纯依照IP报文的目的地址查找路由表进行转发有所不同,它是一种依据用户制定的策略而进行流量转发的机制。策略路由的查找优先级比路由策略高。
