EG91X开发板介绍

支持的模块列表

功能列表

基本概述

QuecPython_EG91X系列C1-P02开发板是一款专门针对QuecPython设计的、小巧便携的“口袋型”开发板。

主模块搭载EG915U系列LTE Cat 1无线通信模块,同时在封装上兼容移远通信多网络制式EG91系列、EG95系列、BG95系列和BG96模块,实现了2G网络和4G网络的无缝切换,以满足不同行业产品应用需求。

该开发板自身板载Type-C接口,方便开发,开发者仅需一条USB Type-C数据线即可轻松玩转开发板。

并且该开发板兼容树莓派zero的扩展板,树莓派zero的扩展板可以在开发板上直接使用。

开发板资源

功能说明

开发板的主要组件、接口布局见下图

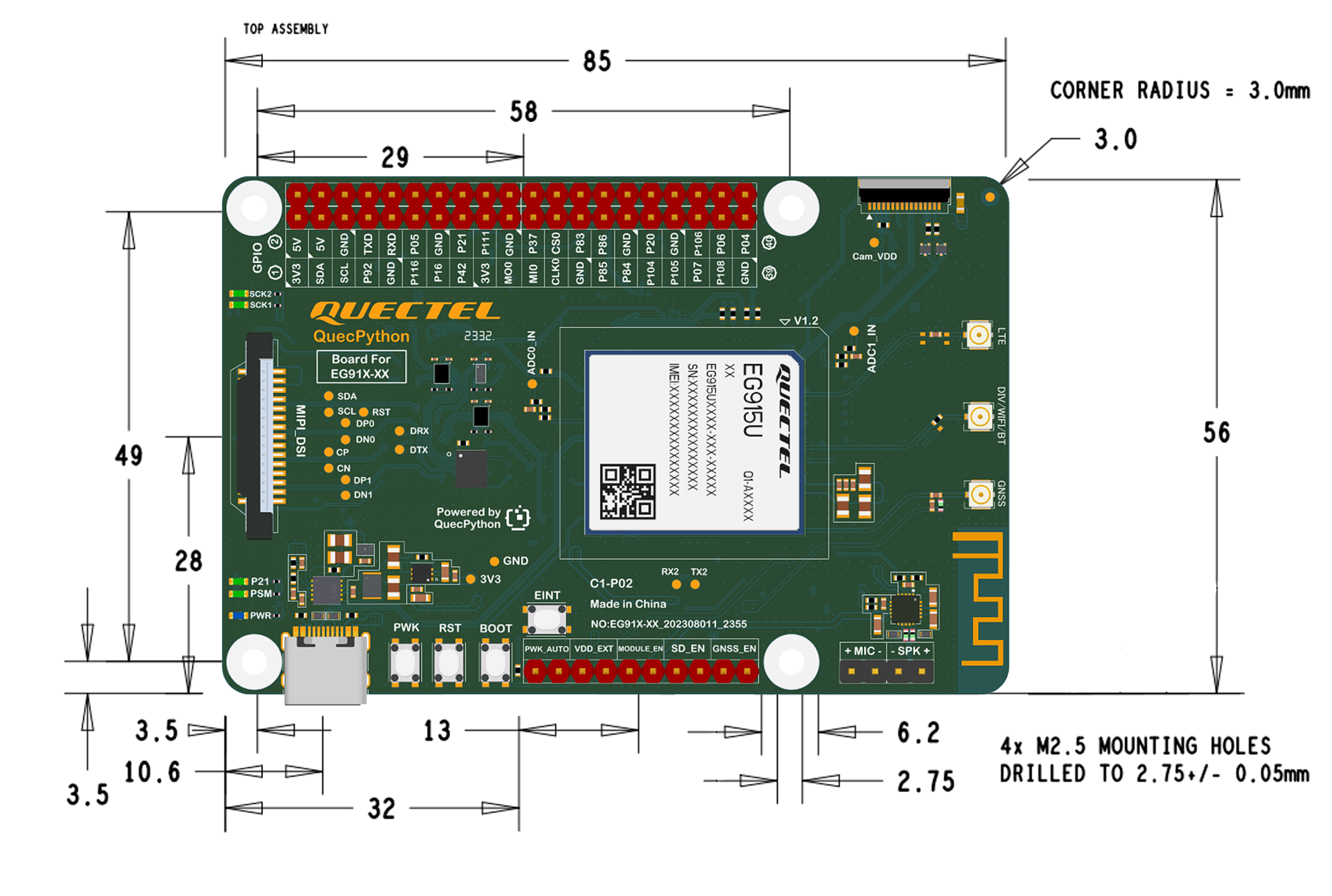

开发板尺寸图


开发板主要引脚布局见下图


小提示
开发板的更多资料,请访问 资源下载 | QuecDevZone

开发板配置

开发板外设接口分配表明细如下:

序号名称型号丝印备注
1USB Type-C接口---
2SIM卡座1SMN-315-ARP7SIM1Nano-SIM
3SIM卡座2MUP-C7809-1SIM2E-SIM
4SD卡槽TF-101A-P3SD 2.0使用SD卡前,首先需要在10PIN功能排针中使能SD,对SD供电。
5USB 供电开关-USB_ON/OFF开关处于常闭状态时,Type-C对模块和开发板供电,USB可正常连接;USB开关处于常开状态时,Type-C仅对开发板供电,此时模块处于未供电状态。
6MIPI接口-MIPI_DSI主模块为EG91X系列时,支持MIPI屏幕,且全兼容树莓派外设。
7摄像头接口--开发板支持定制的SPI摄像头,最大像素支持30W像素。
8MIC&SPK接口AW8733A-+MIC-/-SPK+-
940-Pin排针--板载40-Pin排针,具体参见上文图表。
1010-Pin排针--板载10-Pin排针,具体参见上文图表。
11ADC接口-ADC1_INADC测量接口
12PWK按键-PWK开机按键
13RST按键-RST重启按键
14BOOT按键-BOOT固件烧录按键
15天线接口-LTE
DIV/WIFI/BT
GNSS
LTE天线座
DIV/WIFI/BT天线座
GNSS天线座

开发板载有5颗功能性指示灯,分别如下

  • P21:电源指示灯。
  • PSM:模块Pin 1,为PSM指示灯。
  • SCK1:SIM1检测指示灯,SIM1卡插入时亮起。
  • SCK2:SIM2检测指示灯,SIM2卡插入时亮起。
  • PWR:电源指示灯。

上述指示灯位置参考上文开发板正面图下方丝印(模块所在面为正面)。

开发板接口

10-Pin排针引脚分配表

排针编号丝印功能
10-Pin1PWK_AUTOPOWERKEY
10-Pin2PWK_AUTOGND
10-Pin3VDD_EXT1.8 V
10-Pin4VDD_EXTVDD_EXT
10-Pin5MODULE_EN3.8 V
10-Pin6MODULE_EN3.8 V
10-Pin7SD_ENSD_EN
10-Pin8SD_EN3.3 V
10-Pin9GNSS_EN3.3 V
10-Pin10GNSS_ENGNSS_EN
  • 1 & 2:自动开机
  • 3 & 4:VDD_EXT 连接时可对外供电,测量功耗时需断开
  • 5 & 6:接通 DCDC 对模块供电
  • 7 & 8:使能 SD 供电
  • 9 & 10:使能 GNSS 有源供电

测量功耗时注意关闭USB供电开关,开发板背面USB_ON/OFF的拨杆开关。

40-Pin单号排针引脚分配表

编号名称功能复用功能编号名称功能复用功能
13V3-3.3 V输出25V-5 V输出
3SDAI2C1_SDA
GPIO14
I2C1串行数据
通用输入输出
45V-5 V输出
5SCLI2C1_SCL
GPIO13
I2C1串行时钟
通用输入输出
6GND-接地
7P92GPIO30通用输入输出8TXDUART1_TXDUART1发送
9GND-接地10RXDUART1_RXDUART1接收
11P116GPIO41通用输入输出12P05GPIO2
SPI1_CS
通用输入输出
SPI1片选
13P16GPIO24通用输入输出14GND-接地
15P42GPIO26通用输入输出16P21GPIO17通用输入输出
173V3-3.3 V输出18P111GPIO38通用输入输出
19MO0SPI0_MOSI
GPIO15
SPI0主输出从输入
通用输入输出
20GND-接地
21MI0SPI0_MISO
GPIO21
SPI0主输入从输出
通用输入输出
22P37GPIO23通用输入输出
23CLK0SPI0_CLK
GPIO10
SPI0时钟
通用输入输出
24CS0SPI0_CS
GPIO9
SPI0片选
通用输入输出
25GND-接地26P83GPIO28通用输入输出
27P85GPIO18通用输入输出28P86GPIO19通用输入输出
29P84GPIO29通用输入输出30GND-接地
31P104GPIO34通用输入输出32P20GPIO16
PWM0
通用输入输出
PWM0输出
33P105GPIO35通用输入输出34GND-接地
35P07GPIO04
SPI1_MISO
通用输入输出
SPI1主输入从输出
36P106GPIO36通用输入输出
37P108GPIO37通用输入输出38P06GPIO3
SPI1_MOSI
通用输入输出
SPI1主输出从输入
39GND-接地40P04GPIO1
SPI1_CLK
通用输入输出
SPI1时钟

上手准备

首先需要有一台运行有Windows 10以上操作系统的电脑。

  • Step1:开发板连接

使用USB Type-C数据线连接开发板的Type-C接口和电脑USB口即可完成供电。

  • Step2:开发板开机

长按PWRKEY开机,在按下PWRKEY按键之前,需保证供电电压稳定。建议从上电到按下PWRKEY按键之间的时间间隔不少于30 ms。如果需上电自动开机且不需要关机功能,则可以把10-Pin排针中PWK_AUTO丝印对应的两个引脚短接。

进行以上操作后等待主板上电源指示灯亮(主板上丝印为PWR灯,参考上文指示灯)。

执行以上操作后PWR灯常亮即开机成功
