BH1621FVC-TR光环境传感器

BH1621FVC光敏电阻使用说明及测试记录

日期：2018/5/12

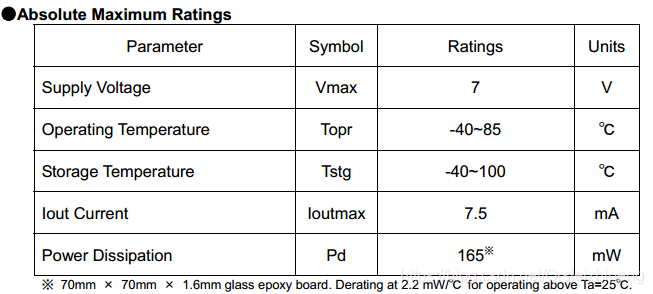

1、最大额定值

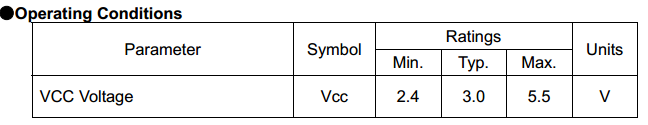

2、典型供电电压：

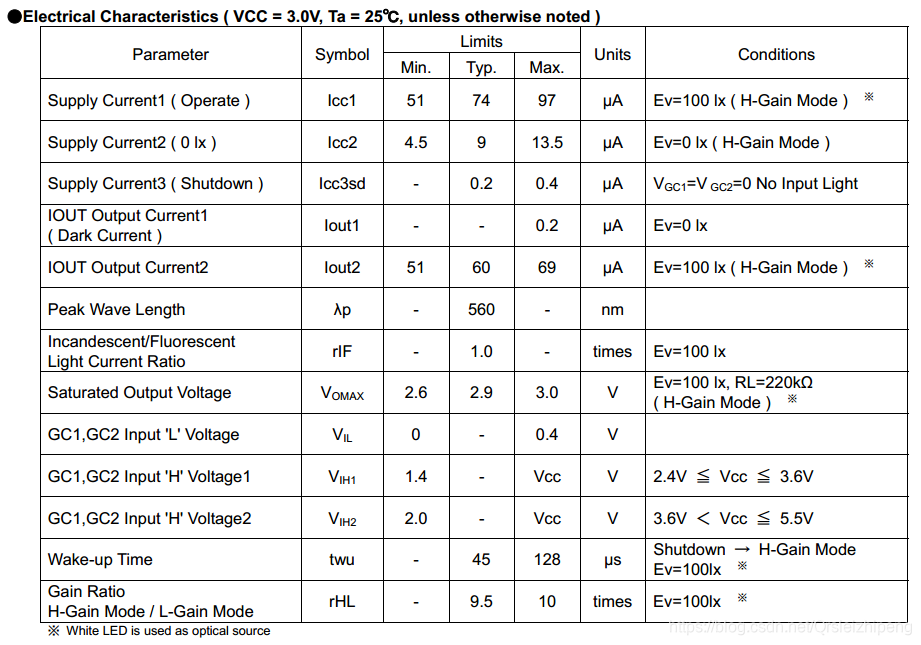

3、电气特性：

4、高增益和低增益模式设置：

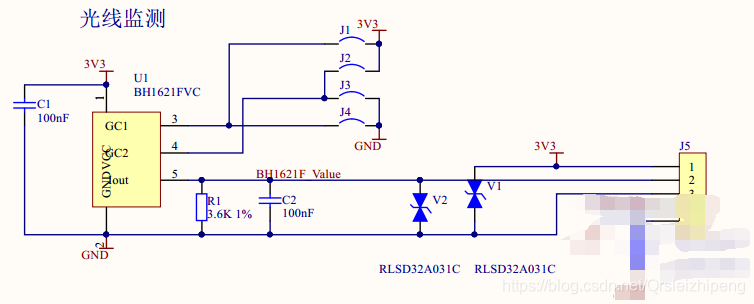

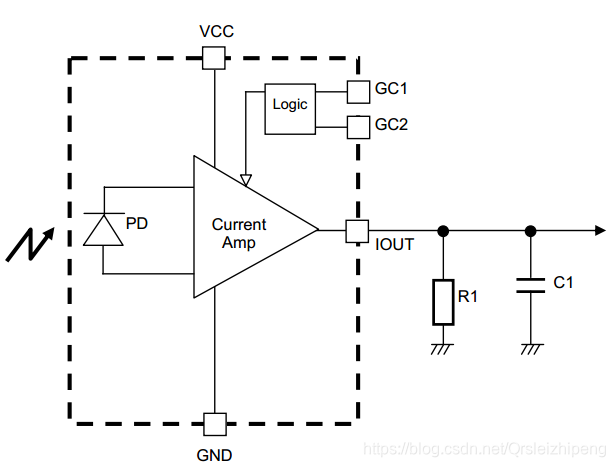

5、官方参考接线图及实际运用原理图：

6、增益设置BH1621FVC

照度检测范围：

该设备在实际设计中通常安装在光学窗口下方。 因此，到达传感器表面的光会存在衰减，需要考虑通过光学窗口的光衰减。

即使在H增益模式下，也可以检测高达约5000 lx的照度。 但是，在这种情况下，最大输出电流约为3mA。 如果您想尽量减少消耗电流，请尽可能使用L-Gain模式。

请将输出电阻值（R1）设置在1kΩ〜1MΩ的范围内，这需要小于下一个电路的输入阻抗。

7、每个增益模式下IOUT输出电压的近似公式

（1）H增益模式

输出电压计算如下：

Viout是IOUT输出电压[V]，Ev是ALS表面的照度[lx]，R1是IOUT输出电阻[Ω]。

（例如）如果您想通过ADC将照度值转换为500 lx，如果ADC输入的最大电压为2V，则输出电阻值如下所示。

（2）L增益模式
