Otii测量场景V：基于Otii的低功耗自动化测试方案

在嵌入式和物联网设备的开发过程中，自动化低功耗测量以及电池测试和验证对于提高能效、可靠性和运行寿命至关重要。

---

目录

快速测量

Otii与Jenkins集成：真实案例

步骤一：Python Otii 客户端

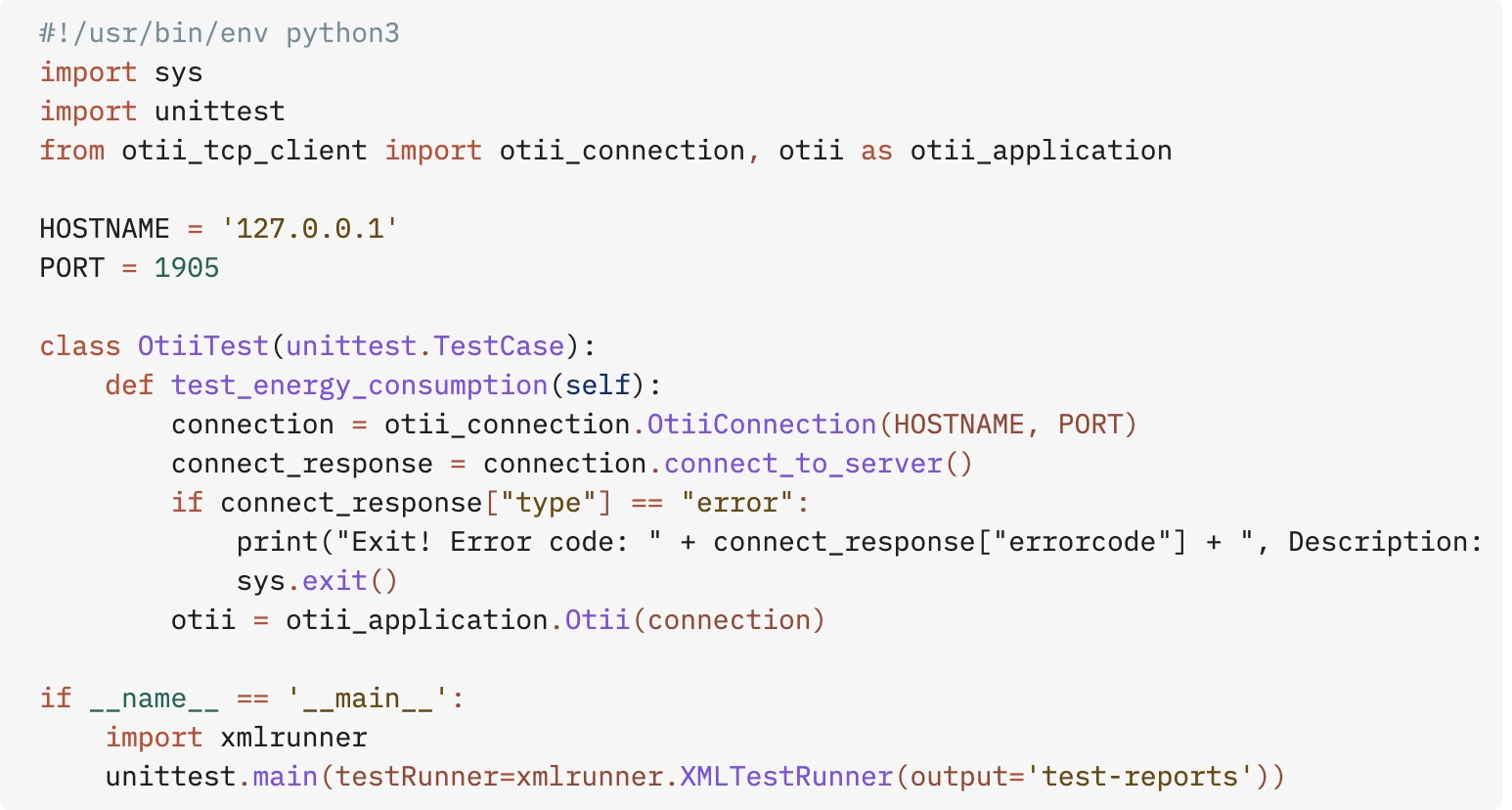

步骤二：创建一个名为 otii_test.py 的测试 Python 脚本

步骤三：运行测试脚本

步骤四：配置Otii TCP服务器

步骤五：连接到 Otii TCP 服务器

步骤六：配置Otii Arc Pro仪器

步骤七：开始测量

步骤八：分析数据

步骤九：使用GPI1分析数据

步骤十：构建和上传固件

使用仪器（Otii Arc/Ace Pro），以及 Otii 自动化工具箱（Otii Automation Toolbox），即可设置Otii产品的自动化测试。Otii 自动化工具箱（Otii Automation Toolbox）可访问Otii TCP 服务器的 API和脚本（Python、Java、C#、Matlab）。使用此 API，您可以从任何支持标准 TCP 套接字的应用程序中控制 Otii 硬件和软件。

除 MacOS、Windows 和 Ubuntu 操作系统外，Otii 自动化工具箱还支持 Raspberry Pi。

该自动化测试设置还支持定制和扩展。基本设置包括1台Otii仪器（Otii Arc Pro或者 Otii Ace Pro)，以及被测设备（DUT），用于最简单的低功耗测量。其他测量，蔽日RX和数字输入的收集，可在扩展端口上晚上。

在被测设备（DUT）上进行固件和软件迭代时，可使用调试器进行闪存和调试，还可使用一个额外的切换板，以免在测量和调试时进行手动切换。

快速测量

步骤一：安装TCP客户端。在Qoitech官方Github上可以找到使用Python, C#, 以及Matlab的TCP客户端。

步骤二：TCP配置和连接，以及TCP命令都集中在此页面。Otii TCP服务器可以使用Otii桌面客户端或者在Otii命令行界面运行。

步骤三（可选）：自动化功率测量可高度定制。基本步骤包括配置Otii Arc Pro或者Otii Ace Pro仪器，Otii项目，录制数据，以及分析数据。以下是一个基本测量举例，详情及下载 请见此页面。



Otii与Jenkins集成：真实案例

Otii 自动化工具箱可与任何持续集成设置和开发设置集成。

需要使用Otii自动化工具箱的许可证，在Otii软件中启用TCP服务器，即可通过其他应用程序控制Otii。使用此功能，可以在持续集成的环境中使用Otii，从而自动跟踪固件更改如何影响能耗。

 以下案例展示了如何添加一个测试作业。该作业结合使用Otii和Jenkins，以确保固件更改不会对能耗产生负面影响。该案例使用了Python语言将低功耗测量集成到在CI设置里。

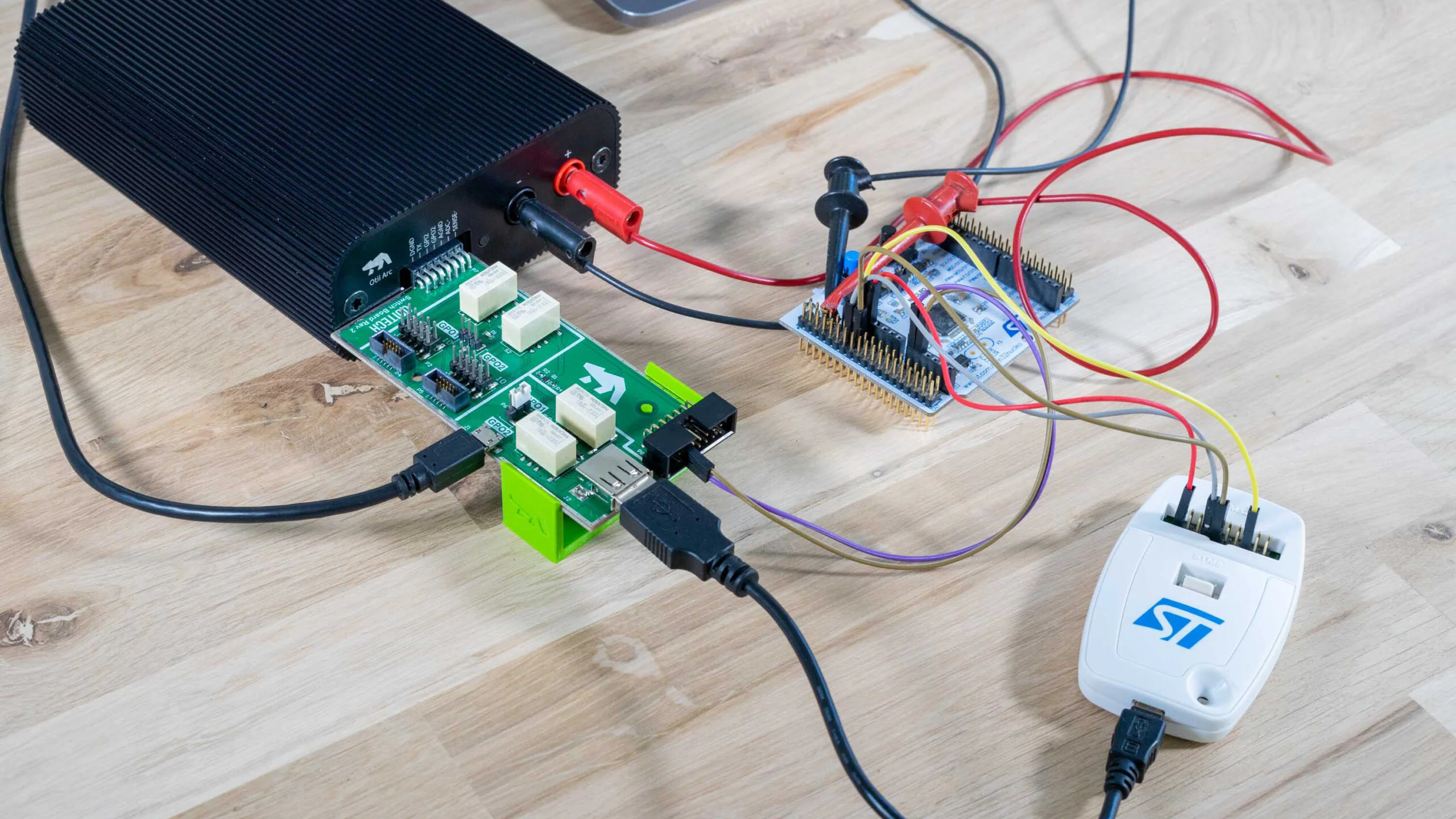

本案例使用一个使用了一个ST-Link调试器编程的ST32 Cortex M4。该电路板由Otii供电，并通过SWD接口连接到ST-Link，从而可以将新固件闪存入设备。为了获得真实的能耗测量，在实际测量过程中需要断开ST-Link的连接。

因此，我们开发了一块简单的开关板，该开关板连接到Otii Arc的扩展端口，并由Arc的GPO控制。这使得在为设备刷固件时能够连接SWD，而在进行能耗测量时可以将其断开。

该设备连接到Otii Arc的RX和GPI1。在本案例中，它们用于标记我们想要验证的测量部分的开始和结束。



步骤一：Python Otii 客户端

您需要先安装 Otii Python 客户端
