Otii测量场景IV: 物联网与嵌入式设备电池性能的测试与验证

导语

通过针对特定场景和环境的物联网电池测试，而非仅仅根据电池数据手册，对于确保物联网产品和服务的长期稳定性至关重要。本场景提供了一种高效且可扩展的方案，用于对进货电池进行检测，对不同批次和品牌进行基准测试，从而提高最终产品的可靠性。

---

可扩展的物联网电池测试

该测试系统使用 Otii Ace Pro设备，使用简单的同时，功能十分强大。Otii Ace Pro能够对电源进行放电和充电，同时精确测量其电流和电压性能。根据计算机处理能力，开发人员可以在项目中添加任意数量的 Otii Ace Pro（以及对应的电池）进行测试。

利用循环功能，您可以选择单步放电或自定义多步序列放电。该序列可以包含放电、待机（空闲模式）以及充电步骤。通过无限次循环，您可以准确评估电池的老化效应，并在特定测试条件下评估电池的可靠性。

所需产品

Otii Ace Pro

Otii电池工具箱

连接步骤

• 基本连接

  将 Otii Ace 的香蕉插头“-”端连接至电池的负极，同时将香蕉插头“+”端连接至电池的正极。

• 额外连接以减少电压降

  如示意图所示，您可以选择增加额外连接，采用带有 SENSE 引脚的四线连接方式（4-wire connection）。SENSE 引脚位于 Otii Ace Pro仪器的扩展端口中，此方式可有效避免导线上电压下降的问题。

在Otii 软件中操作

步骤一：设置设备。安装并启动 Otii 应用程序，设置 Otii Ace Pro 并选择希望监测的通道，例如电流和电压记录。

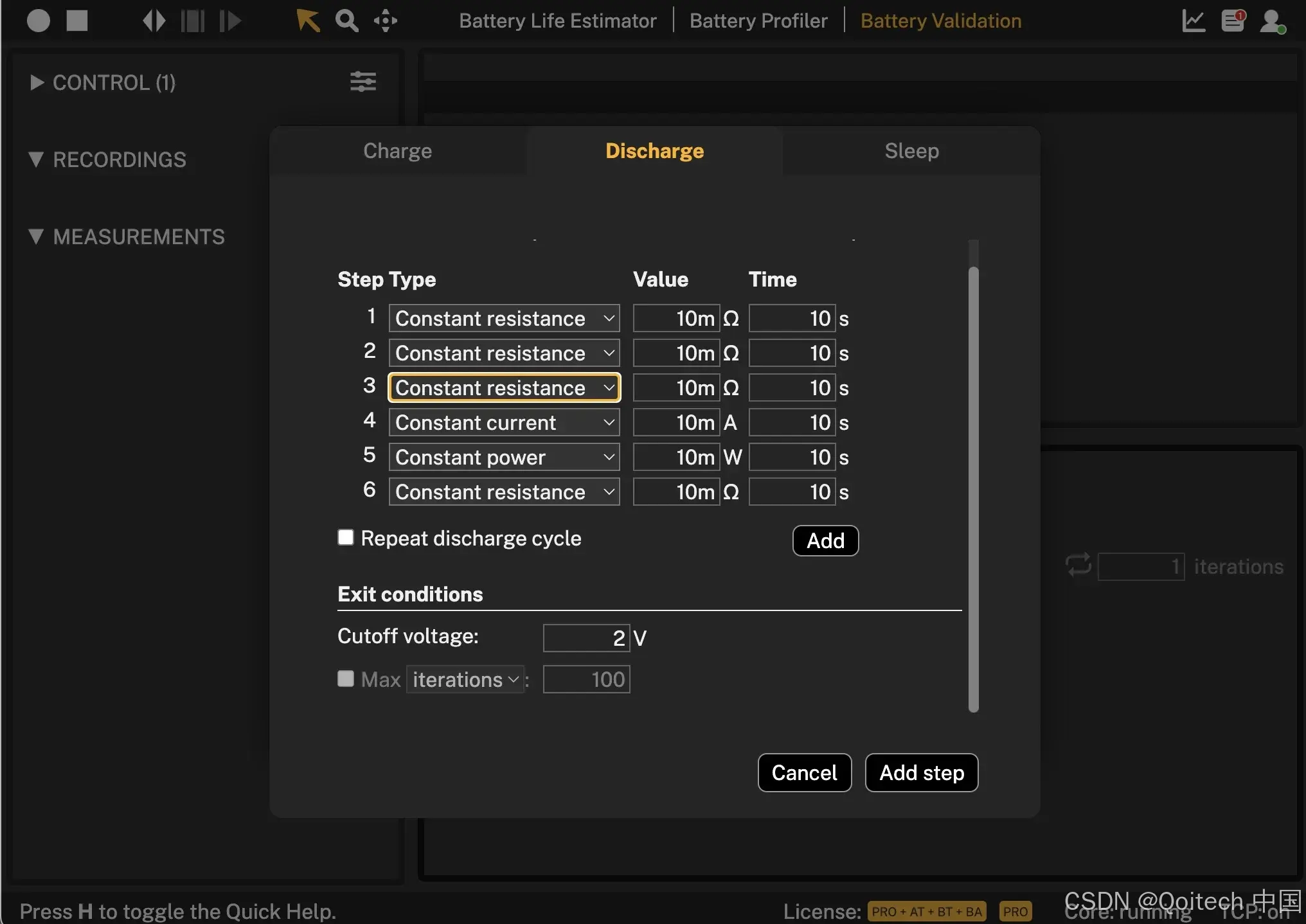

步骤二：配置电池验证。在 Otii 桌面应用程序的工具栏中选择“电池验证（Battery Validation）”。点击“添加步骤(Add Step)”，系统将提供创建自定义循环配置文件的选项，允许用户设定充电、放电和待机步骤，并定义所需的退出条件和时间。

步骤三：放电模式选择。对于放电过程，用户可以选择并重复多个步骤。系统支持三种放电模式：恒定功率（constant power）；恒定电流（constant current）；恒定电阻（constant resistance）。

步骤四：开始测试。循环配置完成后，按下“录制（Recording）”键，并开始测试。自定义循环配置文件将用于循环测试所有连接至同一Otii 项目的电池。循环次数和测试时长没有限制，具体取决于计算机存储容量。

 💡快速了解如何在Otii Ace Pro使用电池验证功能

• 在Otii Ace Pro仪器上使用Otii电池工具箱，可进行50W/ 25V/ 5A以下的嵌入式系统和物联网电池测试
• 使用Otii测试，尽享高测量精准度，具体数据请查看这里
• 负载能力精准度高，具体数据请查看这里
• 同步进行电压、电流、电池容量测量，时长跨度从几秒到几个月不等（具体取决于计算机处理能力）
• 高度自定义的测试序列- 可选择自定义放电模式、待机模式、充电模式、脉冲宽度控制、重复循环、循环截止电压
• 电池循环次数无限制

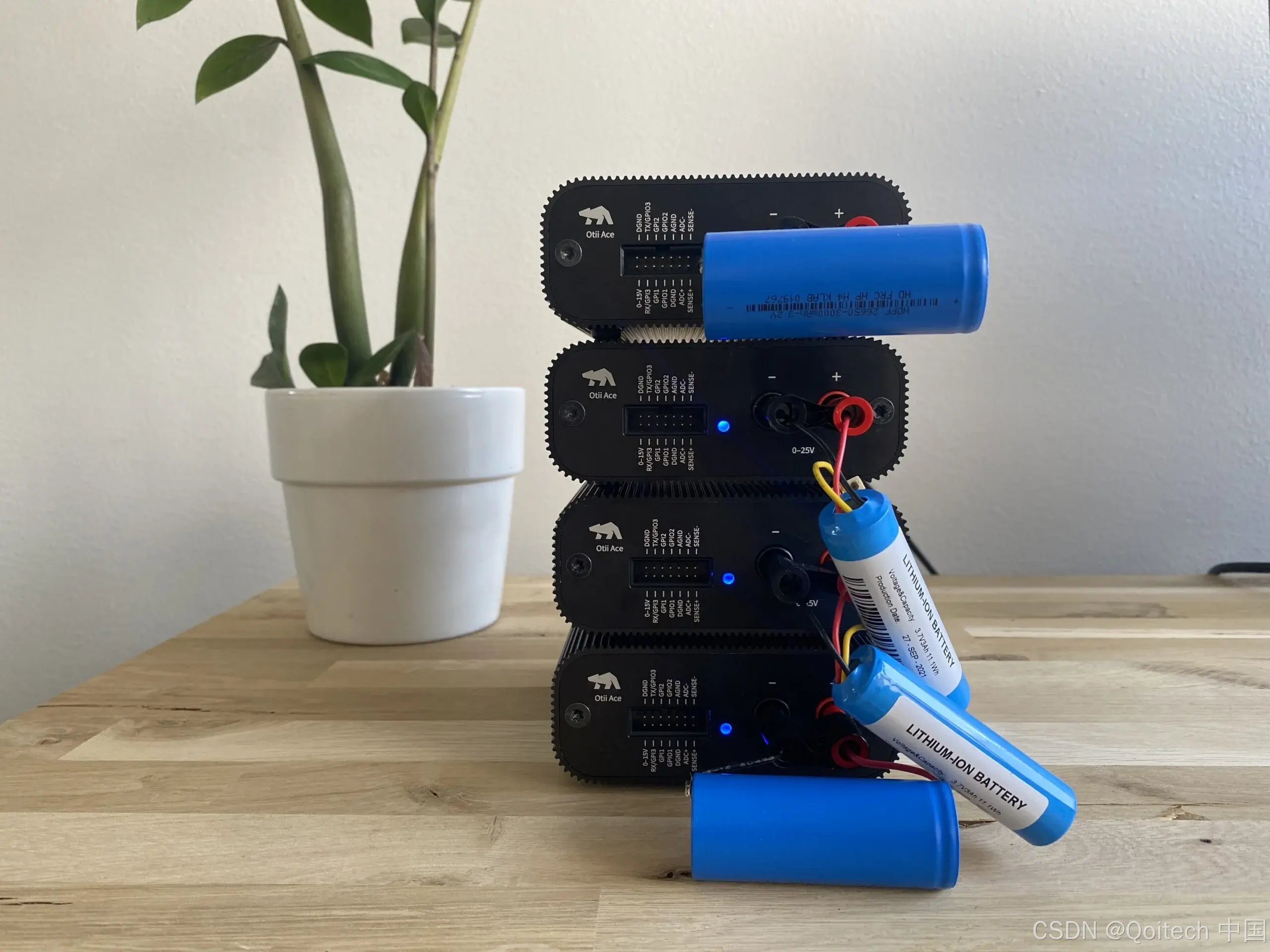

• 同步测试的电池数量无限制，只需连接同样数量的Otii Ace Pro仪器即可
• 可编程的Otii自动化工具箱
• 用户界面清爽直观

---
