我们是做电气的，在别人眼中可是高科技，但是又有谁没当过“电气画图工具人呢”？
我刚入行时，以为EPLAN设计就是“画线画框画符号”，直到被客户讲一句“你这图纸连鬼都看不懂”怼到怀疑人生。
事实上，多年后我才明白图纸设计不是艺术创作，而是客户需求翻译+逻辑拼图+避坑马拉松。
今天就用我踩过的坑，换你少加几天班！（建议收藏，毕竟下次被骂时可能用得上）
我们在整个图纸设计的生命周期中，我列了五步，让你明白过程中的酸甜苦辣。
第1步：搞清需求！别当“闭眼玩家”

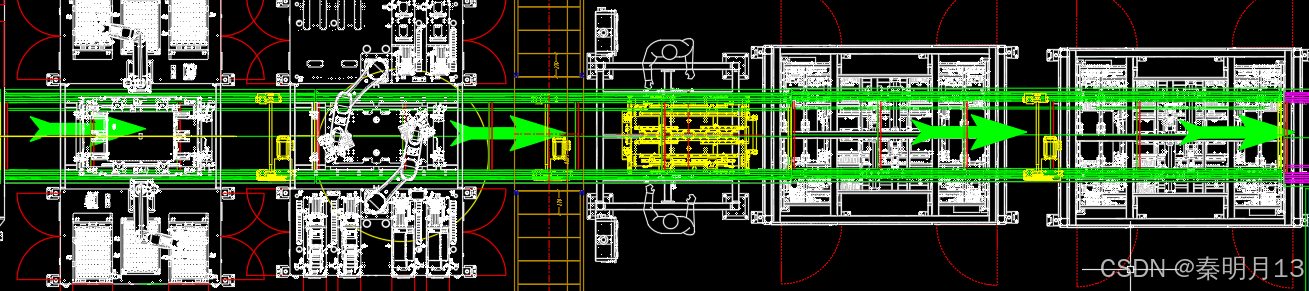

也就是我们经常讲的调查研究，我们来看一下画图时对需求的了解，如下图设备的布局。
记得有一次客户直接灵魂拷问：你画的到底是啥玩意儿？
你这个电柜是给机器人供电的配电柜，还是控制生产线的PLC控制柜？
曾经把伺服控制柜画成照明箱，被机械工程师追着骂了三条流水线...
作为新人对安全等级也不是很清楚，不清楚客户要的是“摸一下电不死人”的常规防护，还是“炸了也不能停”的SIL3级？
有次偷懒没问安全等级，结果验收时甲方直接掏出《IEC 61508》砸我脸上。
画图时我们关于标准也不清楚，究竟是IEC、国标、JIC...选错直接重开！
这简直就是标准黑洞：我们究竟用什么标准？
IEC用户：端子排编号必须带“X”
JIC用户：继电器符号长得像外星文字
国标用户：“你这图纸不符合GB/T 4728.2！”
有时我们最怕客户甩一句“按行业惯例来”——鬼知道他的惯例是哪个星球的惯例！
客户的需求不清，是经常遇到的问题。
第2步：选型玄学！从“拍脑袋”到“拍桌子”
元器件选型：你以为的VS实际要的

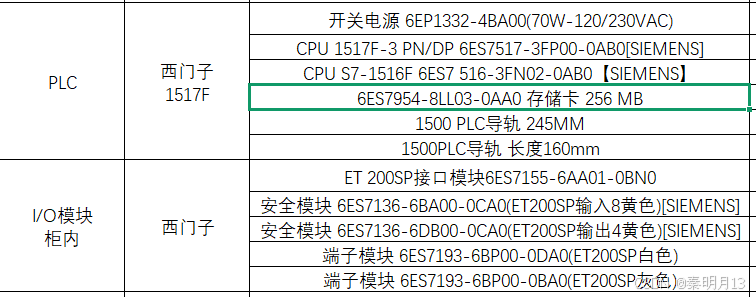

我们可以看常用的型号，如下图：
你以为的 “空开随便选个25A的” “继电器能通电就行” “电缆用4平方毫米凑合”
而客户实际要的 客户要求必须用施耐德NSX系列 ；得支持EtherCAT通讯的智能款；动力电缆要屏蔽双绞还得分色
曾因选了某国产接触器，结果设备在非洲高温下集体罢工，从此被叫“热得快工程师”。
还有关于成本控制的骚操作
甲方的神逻辑：
“我要用菲尼克斯的端子，但价格要和国产的一样”
“伺服电机用安川，但电柜体积不能超过微波炉”
遇到这种需求，建议直接回复：“亲，这边推荐您换个工程师呢~”
第3步：布局鬼畜！电柜不是俄罗斯方块
机械VS电气的世纪大战
机械工程师：“电柜给我塞进这个200mm缝隙！”
你：“这尺寸连断路器都放不下！”
老板：“我不管，今晚必须出图！”
最终方案是把断路器斜着摆——别问散热，问就是“客户没提”！

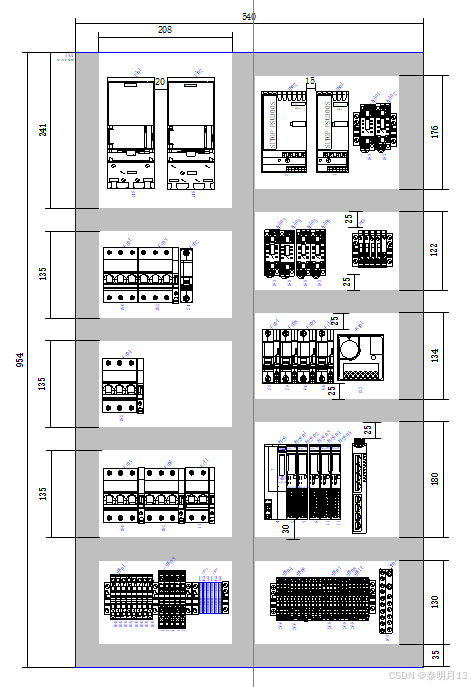

我们可以看下面的安装板布局图：
还有就是强弱电分离的魔幻现实
新手经常会踩的坑：
把24V传感器线和400V动力线捆一起，结果信号抖成筛子
接地线当装饰品随便拉，导致设备EMC测试疯狂报警
专业建议：强弱电之间请保持“社交距离”——至少30cm，别问为什么！
第4步：绘图实操！EPLAN的隐藏技能
关于设备标识符的潜规则
行业黑话翻译：
“-K1”不是游戏外挂，是接触器！
“-X1”不是神秘代码，是端子排！
“-F1”不是赛车编号，是保险丝！
曾用“-SB1”标注急停按钮，被客户质问“SB是骂人的意思吗？”
熟悉上面的之后，就是绘图效率暴增技巧
真香警告：
用“宏变量”一键生成重复电路，告别CTRL+C到手抽筋
给电缆设置“颜色规则”，从此图纸秒变彩虹糖
开启“交叉引用”，再也不怕找错触点（老板再也不用担心我通宵改图）
第5步终极忠告：有些坑必须亲自踩
“图纸设计最大的风险，是以为客户知道自己要什么”
“选型省下的每一分钱，都会在售后阶段成倍奉还”
“好的电柜布局，从给机械工程师买奶茶开始”
看到这里的你，已经超越了90%的“画图工具人”！
转发此攻略到朋友圈，配文：“电气人互助协会提醒您：图纸不规范，同事两行泪”
（偷偷说：转发过100，下期揭秘《安全回路设计的祖传秘方》）
如果不想下次被同事问“功能接地和保护接地区别”时一脸懵，现在！立刻！马上！点收藏！
