EPLAN制图中的安全光栅画法：从“光栅小白”到“光栅大神”的进阶之路

 1. 安全光栅在EPLAN中的画法：从“零”到“一”的突破

安全光栅在EPLAN中的画法，就像是在拼一幅复杂的拼图，既要保证每一块拼图的位置正确，又要确保整体画面的美观和实用。以下是常见品牌安全光栅（如基恩士、SICK等）在EPLAN中的画法步骤：

步骤1：选择合适的符号

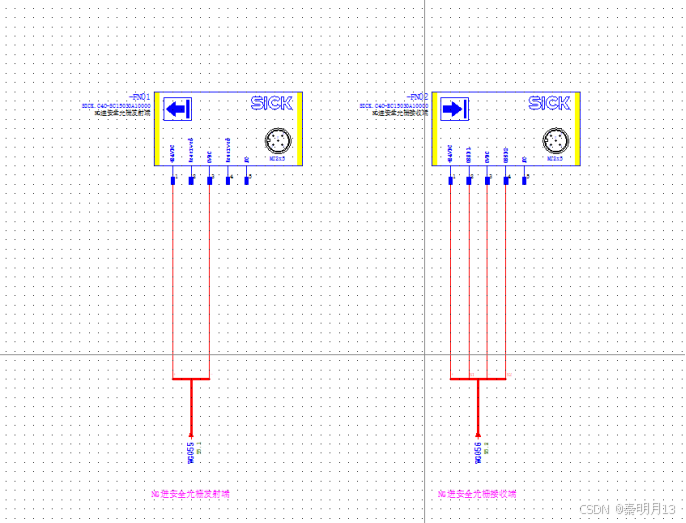

EPLAN的符号库中通常会有常见品牌的安全光栅符号。你需要根据实际使用的品牌和型号，选择合适的符号。比如，基恩士的光栅符号可能是一个带红外线的矩形框，而SICK的光栅符号可能是一个带箭头的线框。

步骤2：放置符号并连线

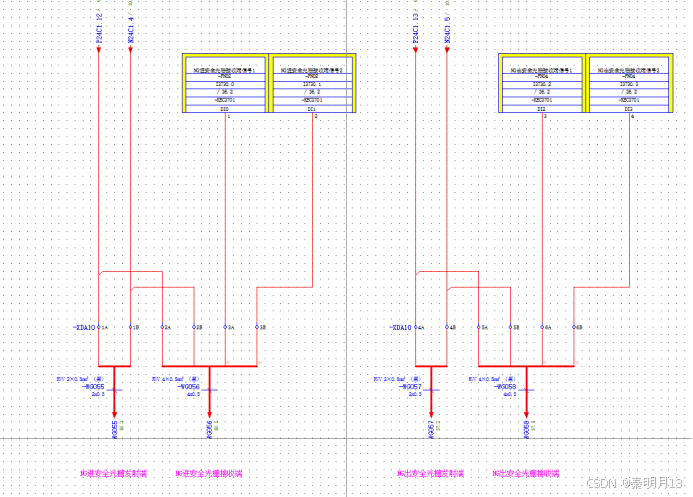

将选好的符号拖到图纸上，放置在合适的位置。然后，开始连线。安全光栅通常有电源线、信号线和接地线，确保每一条线都连接正确。EPLAN的自动连线功能可以帮你省去不少麻烦，但别忘了手动检查一遍，避免线号重复或连接错误。

步骤3：添加注释和标识

连线完成后，别忘了给光栅添加注释和标识。比如，标注光栅的型号、安装位置、灵敏度设置等。这些注释不仅能让图纸更清晰，还能帮助后续的调试和维护工作。

步骤4：检查和输出

最后一步，就是检查图纸了。EPLAN的自动检查功能可以帮你发现一些明显的错误，比如线号重复或符号未连接。但真正的“火眼金睛”还得靠你自己。检查无误后，就可以输出图纸了，PDF、DWG格式随便选，发给客户或生产部门，大功告成！

 2. 常见问题：那些让人抓狂的“小错误”

在EPLAN中画安全光栅时，总会遇到一些让人抓狂的小问题。比如：

问题1：符号库不够用

EPLAN自带的符号库虽然丰富，但有时候还是不够用。特别是遇到一些特殊品牌的光栅，你得自己创建符号。这个过程既费时又费力，而且还可能出错。

问题2：线号重复

你辛辛苦苦画完了图，结果一检查，发现线号重复了！这意味着你得一个个去查找重复的线号，然后手动修改。这个过程既枯燥又耗时，简直让人崩溃。

问题3：注释混乱

有时候，你明明记得自己加了注释，但图纸上却找不到。仔细一看，原来是注释被其他符号挡住了。这种小错误虽然容易修复，但却非常烦人。

3. 制图的苦恼：那些让人“头秃”的时刻

EPLAN制图虽然有趣，但也有不少让人“头秃”的时刻。比如：

苦恼1：客户需求变来变去

你刚画完一张图，客户突然说：“我们要改一下设计。”于是，你得从头开始，重新调整符号、连线、注释……这种反复修改的过程，简直让人怀疑人生。

苦恼2：图纸审核时的“灵魂拷问”

图纸画完了，交给审核部门，结果被挑出一堆问题：“这个线号不对，那个符号没连上，注释不够清晰……”每次审核都像是一场“灵魂拷问”，让人既紧张又无奈。

苦恼3：符号对齐问题

安全光栅的发射器和接收器需要严格对齐，但在EPLAN中，手动对齐符号往往不够精确。你得反复调整，确保每一个符号的位置都准确无误。这个过程既考验耐心又考验眼力。

EPLAN制图，痛并快乐着

EPLAN制图，就像是一场与符号、线号和错误的“战斗”。虽然过程充满了挑战和苦恼，但当你看到一张完美的图纸从自己手中诞生时，那种成就感是无法形容的。

下次当你面对EPLAN的空白页面时，别怕，深吸一口气，开始你的“战斗”吧！毕竟，每一个电气工程师，都是这样一步步成长起来的。痛并快乐着，这就是EPLAN制图的魅力！
