搞工控的还不会组态吗？你out了！

      在电气自动化领域，组态（Configuration）是一个不可或缺的技能。无论是工业控制系统、智能制造，还是物联网应用，组态技术都扮演着至关重要的角色。然而，仍有许多从事工控行业的朋友对组态技术一知半解，甚至从未接触过。如果你还在问“搞工控的还不会组态么？”，那么这篇文章将为你揭开组态技术的神秘面纱，帮助你从零开始掌握这一核心技能。

01、什么是组态

      组态是指通过软件工具对工业控制系统进行配置和编程，使其能够按照预定的逻辑和流程运行。组态的核心目标是实现人机交互、数据采集、设备控制和系统监控等功能。

工业自动化：如生产线控制、设备监控、过程优化等。

楼宇自动化：如智能照明、空调控制、安防系统等。

能源管理：如电力监控、能源分配、故障诊断等。

  在以上三种环境中都有应用

02、特点和功能

特点

易用性：组态软件通常提供图形化界面，便于用户操作。

灵活性：支持多种编程语言和通信协议，适应不同的工业环境。

可扩展性：支持模块化设计，便于系统扩展和升级。

主要功能

设备配置：配置工业设备，如PLC、传感器、执行器等。

画面设计：设计人机界面（HMI），实现人机交互。

逻辑编程：编写控制逻辑，实现对工业设备的控制。

数据采集：实时采集工业设备的数据，进行监控和分析。

系统集成：将组态软件与PLC、SCADA系统等设备进行数据连接。

03、场景及流程

应用场景

工业自动化

生产线控制：通过组态技术实现生产线的自动化控制，提高生产效率。

设备监控：实时监控工业设备的运行状态，及时发现和处理故障。

过程优化：通过数据分析和优化算法，提高生产过程的效率和质量。

楼宇自动化

智能照明：通过组态技术实现照明的自动化控制，节约能源。

空调控制：实时监控和调节空调系统，提高舒适度。

安防系统：通过组态技术实现安防系统的自动化控制，提高安全性。

03

能源管理

电力监控：实时监控电力系统的运行状态，及时发现和处理故障。

能源分配：通过组态技术优化能源分配，降低能源消耗。

故障诊断：通过数据分析和故障诊断算法，提高故障处理的效率。

一般流程

选择组态软件：根据项目需求选择合适的组态软件。

新建项目：在组态软件中创建新项目，设置项目名称、路径等基本信息。

添加设备：在项目中添加需要控制的设备，如PLC、传感器、执行器等。

配置参数：设置设备的通信参数、地址信息等。

创建画面：在组态软件中创建HMI画面，设计操作界面。

添加控件：在画面中添加按钮、文本框、图表等控件，实现人机交互。

编写脚本：通过组态软件提供的脚本语言，编写控制逻辑。

调试程序：在模拟环境中调试程序，确保逻辑正确。

数据连接：将组态软件与PLC、SCADA系统等设备进行数据连接。

系统测试：在实际环境中测试系统，确保各项功能正常运行。

04、常用软件

国外常用组态软件

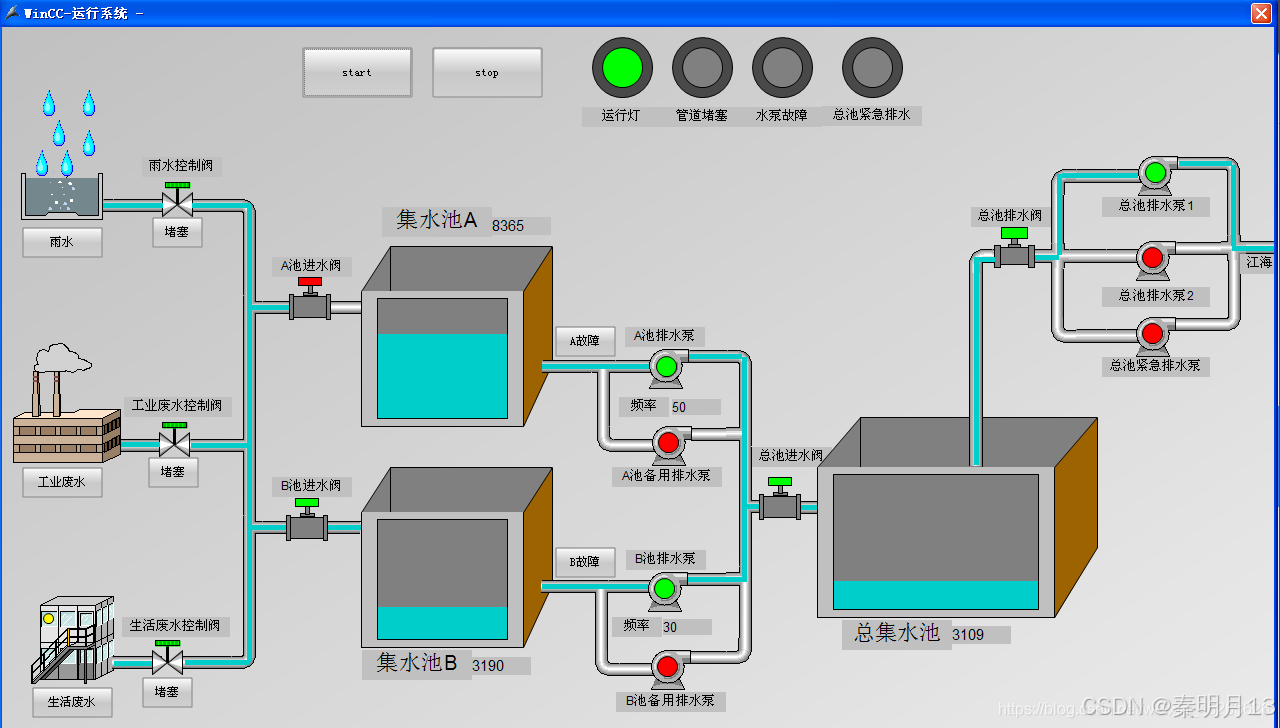

SIMATIC WinCC（西门子）：西门子公司的工控组态软件，适用于各种规模的控制系统，可与多种自动化设备及控制软件集成。

Wonderware InTouch（施耐德电气）：较早进入中国市场，是一款用于人机界面（HMI）和监控的软件，具有强大的图形化编辑工具和数据采集功能，适用于各种工业自动化系统，可与多种控制设备和数据库通讯。

GE iFIX（通用电气）：用于监视、控制和数据采集，具有强大的数据采集和分析功能，可帮助用户实时监视和优化工业过程，支持与多种控制设备通讯，包括 PLC、DCS 等。

LabVIEW（National Instruments）：一种图形化编程环境，特别适用于数据采集、信号处理和控制系统设计。

Proface GP - Pro EX（Proface）：用于人机界面设计和监控，适用于各种工业应用，提供丰富的功能和易用的界面，有丰富的图形库和强大的功能模块，广泛应用于机床、生产线等领域。

Citect（施耐德电气）：提供灵活的配置和可视化功能，能够满足不同类型的工业自动化系统的需求，支持与多种控制设备通讯，实现对工业过程的实时监控和控制。

国内常用组态软件

组态王：由北京华大电子信息技术有限公司开发，主要用于工业控制系统的设计和开发，提供丰富的图形化编辑工具和通讯功能。

MCGS：由北京昆仑通态自动化软件公司开发，可完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示等功能。

力控（ForceControl）：国内较早出现的组态软件之一，基于真正意义的分布式实时数据库的三层结构。

易控（INSPEC）：具有功能丰富、运行稳定、界面友好等特点，提供了多种数据处理和分析功能，可方便地实现各种工业自动化监控系统的组态设计。

巨控组态（Giantview）：能提供远程监控、数据采集、设备组态等功能，支持多种通讯协议，可与各种 PLC、智能仪表等设备进行通讯，适用于各种规模的工业自动化系统。

他们各具特色，满足不同行业和应用场景的需求
