需求分析

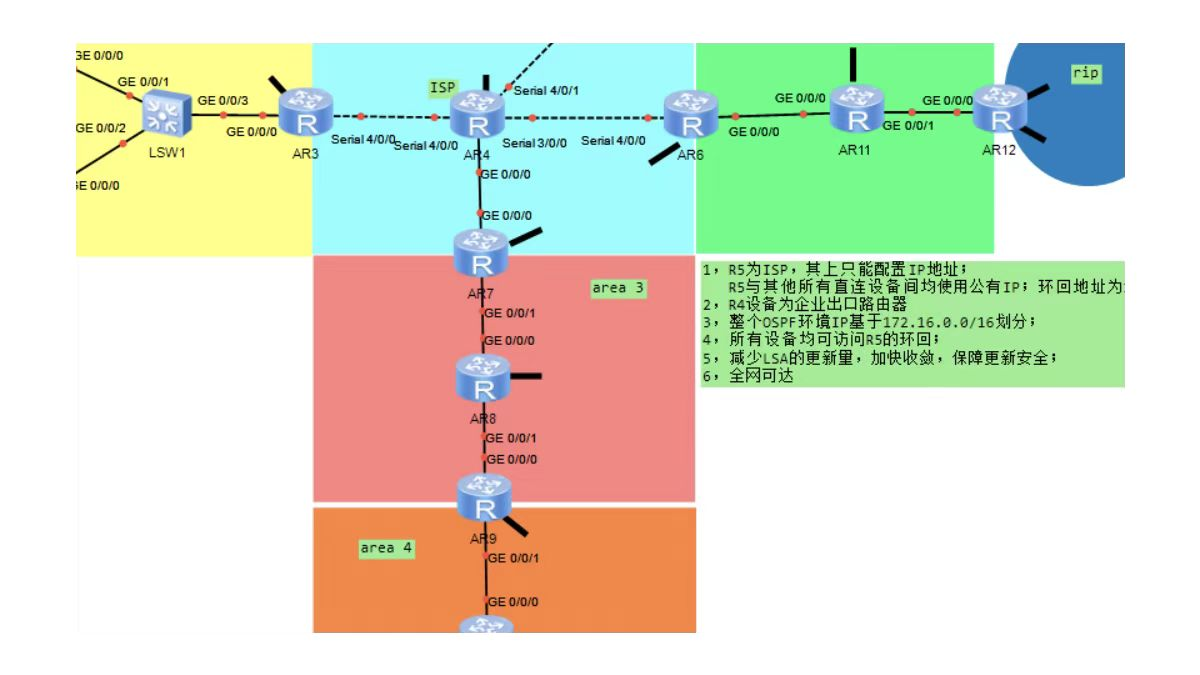

1. IP 地址规划：

- 已知整个 OSPF 环境 IP 基于 172.16.0.0/16 划分。对于各区域间链路及设备接口，需要合理分配子网。例如，连接不同区域的路由器间链路，可将 172.16.0.0/16 进一步划分子网，如 /24 子网。像 AR1 - LSW1 - AR2 所在区域 1 内设备互联链路，可分配一个 172.16.1.0/24 子网（这里只是示例，实际按需求细分 ），AR1 的 GE0/0/0 接口、AR2 的 GE0/0/0 接口及 LSW1 相关接口从该子网分配 IP 。

- R5 作为 ISP ，环回地址为 100.1.1.1/32 ，且与其他直连设备使用公有 IP ，需为这些直连链路分配公有 IP 地址段 。

2. OSPF 配置：

- 在非 R5 的各路由器上启动 OSPF 进程。例如在 AR1 上，进入 OSPF 进程视图： ospf 1 router - id <合适的 router - id> （router - id 可根据设备 IP 等合理设置，如环回接口 IP ，若没有环回接口，选设备上一个 IP 地址 ）。

- 将相关接口宣告进 OSPF 。如在 AR1 上，对于连接区域 1 内其他设备的接口，如 GE0/0/0 ，在 OSPF 进程视图下执行  area 1  进入区域 1 视图，然后  network <接口 IP 地址> <通配符掩码>  ，假设 GE0/0/0 接口 IP 为 172.16.1.1/24 ，则执行  network 172.16.1.1 0.0.0.255  。其他路由器类似配置，注意根据所属区域正确宣告接口 。


3. 实现访问 R5 环回地址：

- 由于 R5 与其他设备直连链路使用公有 IP ，在企业内部路由器（如 AR4 等 ）上，可能需要配置静态路由指向 R5 的环回地址。例如在 AR4 上，假设与 R5 直连接口为 Serial4/0/0 ，配置静态路由  ip route - static 100.1.1.1 32 <下一跳 IP 地址>  （下一跳 IP 为 R5 与 AR4 直连链路 R5 侧的 IP ）。也可通过在 OSPF 中引入默认路由等方式，使全网设备可达 R5 环回 。

4. 全网可达验证：

- 在各设备上使用  ping  命令测试。如在 AR1 上  ping 172.16. <其他区域设备 IP 地址>  ，或者在 AR12 上  ping 172.16. <区域 1 设备 IP 地址>  等，检查不同区域设备间是否能够互联互通。还可使用  tracert  命令查看数据包转发路径是否正确 。

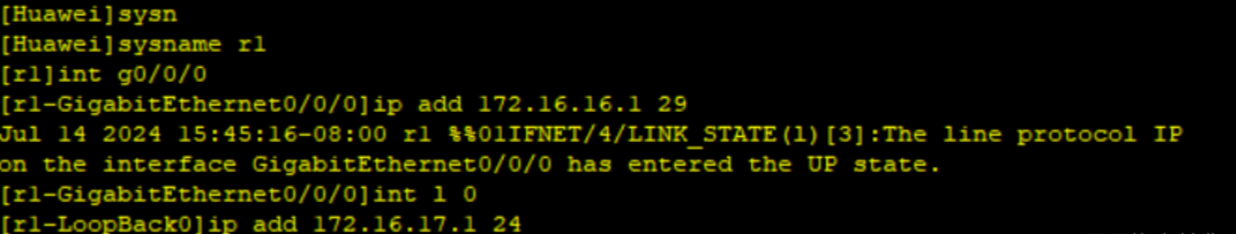

r1

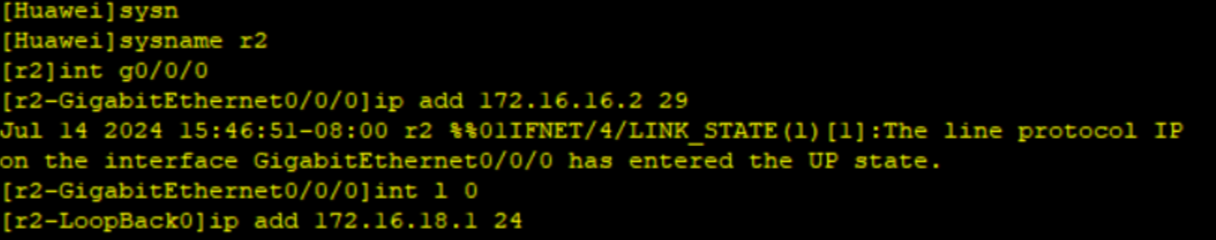

r2

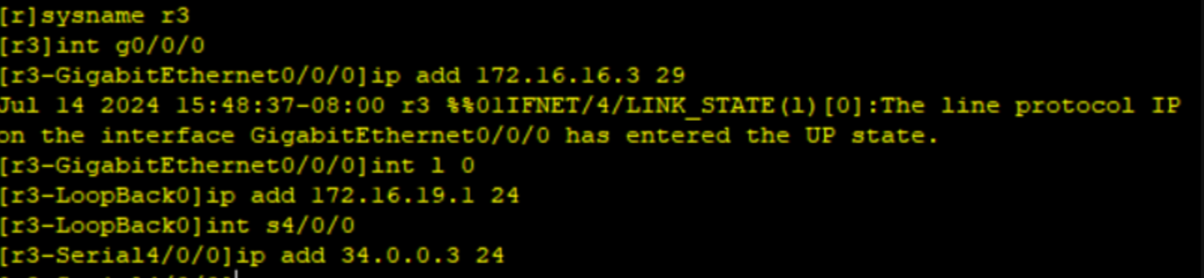

r3

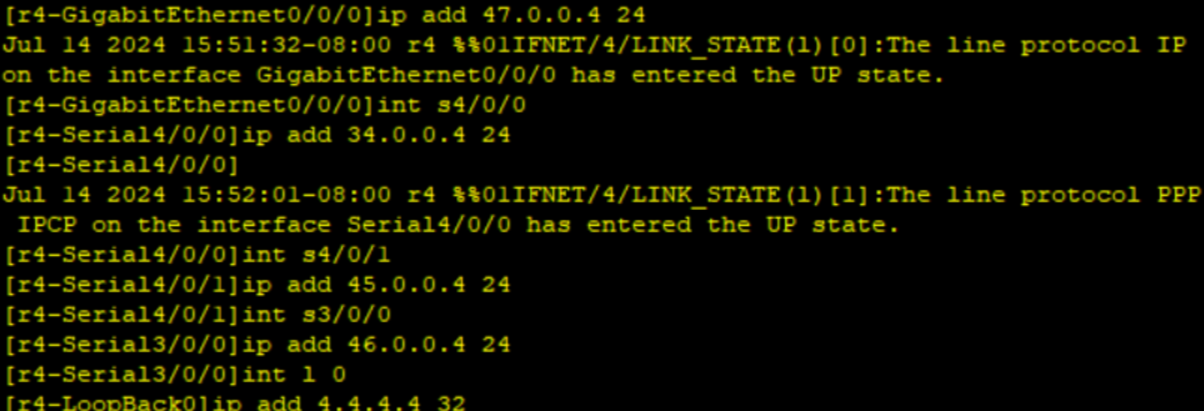

r4

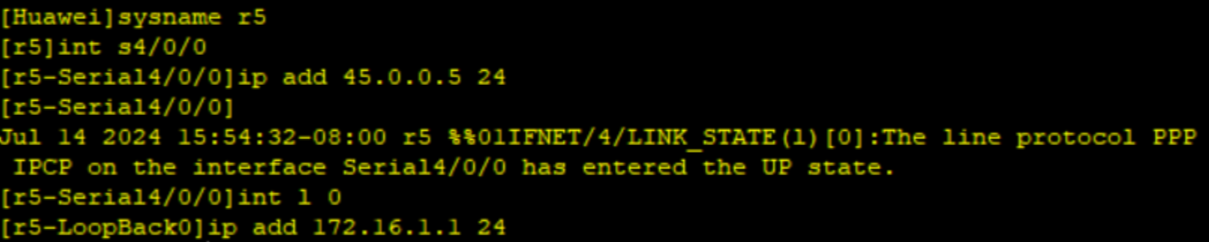

r5

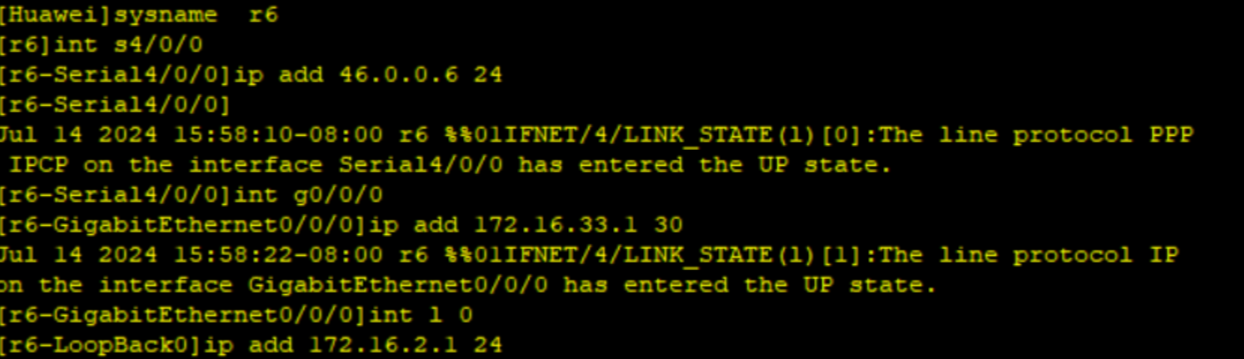

r6

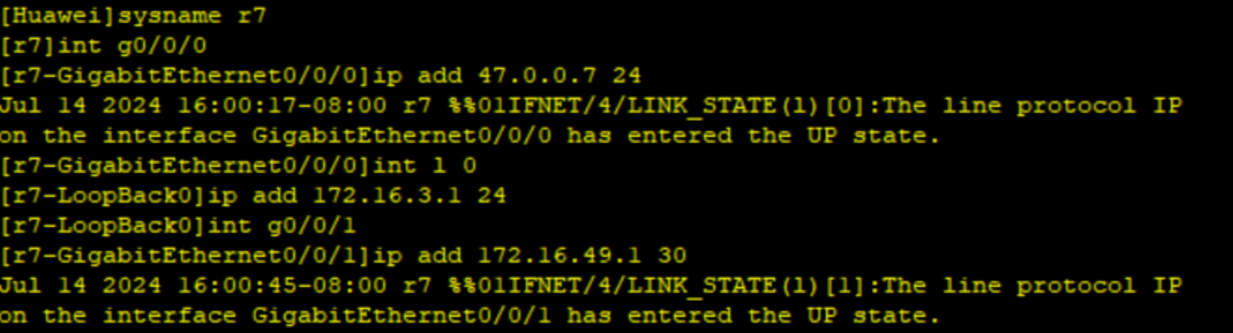

r7

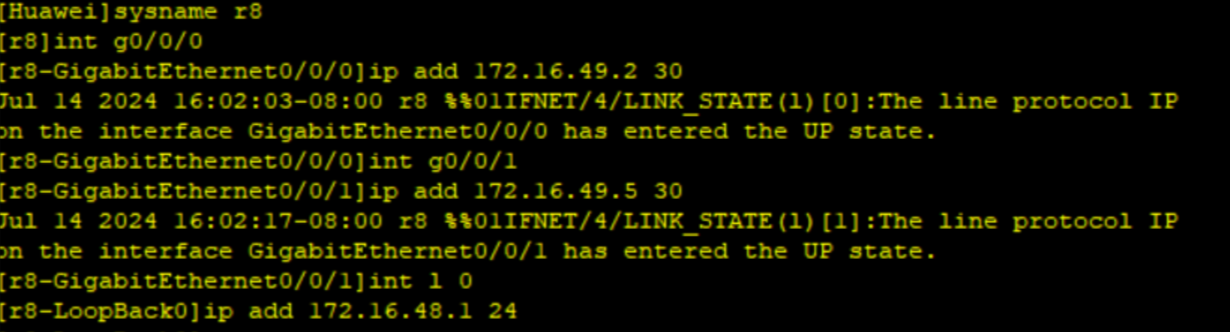

r8

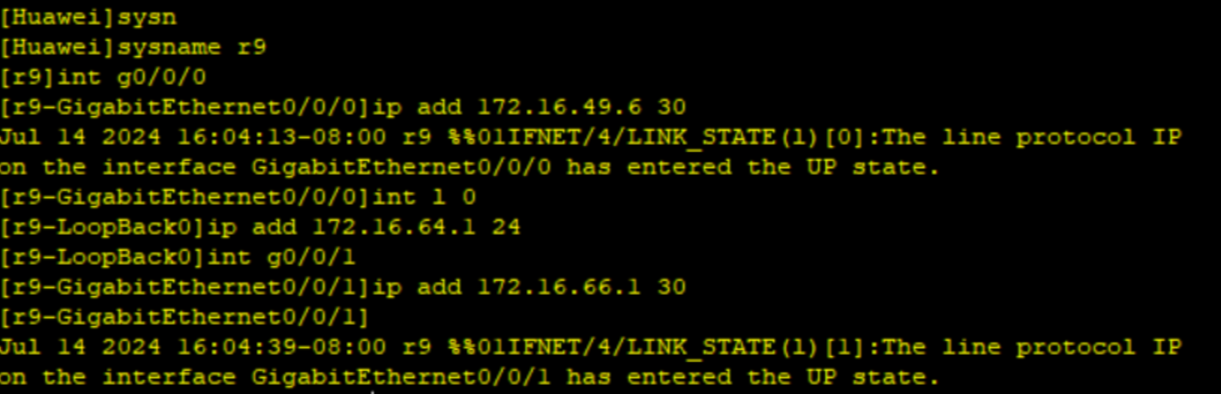

r9

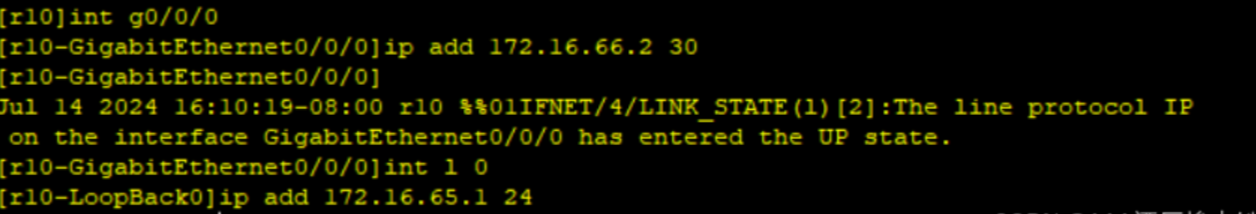

r10

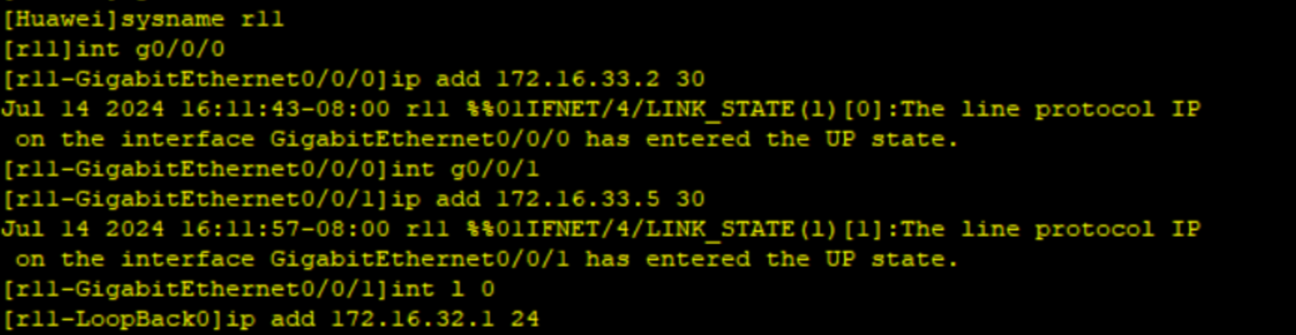

r11

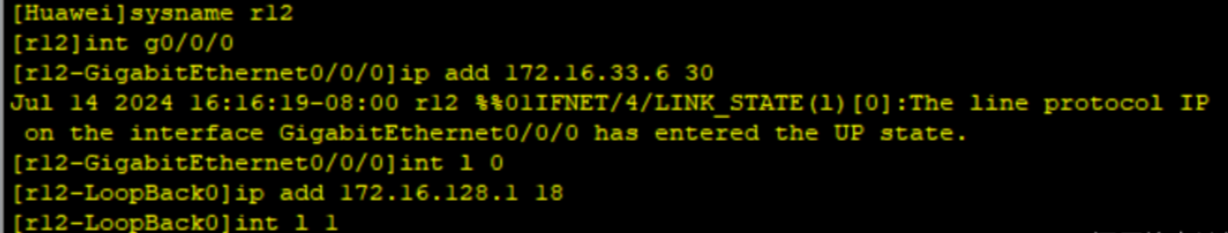

r12
