如何设计一个支付系统：链路优化详解丨架构师系列文集

👉目录

1 概述

2 基于核心流程的问题分析与解决

3 总结

在前两篇文章《如何设计一个支付系统》《如何设计一个支付系统：核心交易系统架构》中，我们针对支付系统的设计全貌和核心交易系统做了分享，收获了广大读者的喜爱。这是腾讯云架构师技术同盟共创集的最新大作，本篇文章将针对交易系统中的链路优化进行深度拆解。

关注腾讯云开发者，一手技术干货提前解锁👇

鹅厂程序员面对面直播继续，这次将邀请鹅厂大佬讲讲自己从大专到腾讯的心路历程。更有蛇年公仔等精美周边等你来拿，记得提前预约直播～👇

「腾讯云架构师技术同盟」是腾讯云为架构领域知名专家与从业精英打造的专业技术社交圈，通过多样的技术交流会议、社群专业探讨、权威内容输出，打造业界领先的架构师专业技术组织。同盟共创，携手同道，关注每一位中国架构师成长。

扫码报名加入

01

概述

支付系统是完成购物流程的神经中枢，每一次用户的轻触支付都牵动着从订单创建到资金结算的完整链路。然而，看似简单的"支付成功"背后，却隐藏着订单系统、风控引擎、清算中心、对账服务等十余个核心系统的精密协作。当交易量从日均百万级跃升至千万级，当促销高峰期QPS瞬间飙升百倍，原本运行良好的支付链路开始暴露出响应延迟、数据不一致、系统雪崩等致命问题。

链路优化不仅仅是性能调优，更是对整个支付生态的重新审视与重构。它要求我们从用户体验、系统稳定性、业务连续性的维度，对每个环节进行精雕细琢。一个优秀的支付系统，应该像一部精密的瑞士钟表，即使在极端场景下也能保持秒级响应、99.99%的可用性，让每一笔交易都如丝般顺滑。

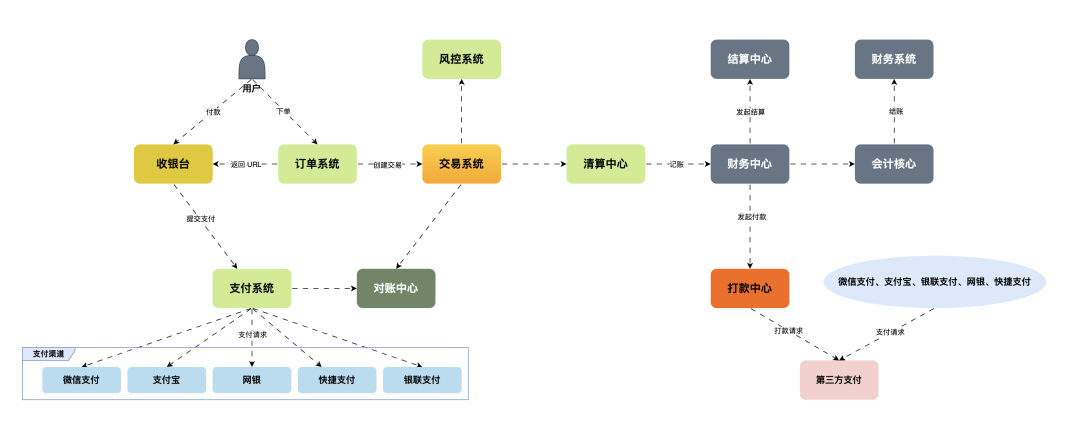

   1.1 支付系统核心流程解析

• 阶段一：订单创建与支付发起

  流程：用户在收银台选择商品 → 订单系统创建订单 → 支付系统发起支付请求。

• 阶段二：支付路由与风控

  流程：支付系统根据用户选择路由到具体支付方式 → 风控系统进行风险评估。

• 阶段三：交易执行

  流程：通过第三方支付渠道执行实际支付 → 对账中心记录交易流水。

• 阶段四：资金清算与结算

  流程：清算中心进行资金清算 → 财务中心处理财务数据 → 会计核心记账 → 打款中心执行商户结算。

02

基于核心流程的问题分析与解决

   2.1 收银台阶段问题

   2.1.1 收银台页面加载超时

用户点击“立即支付”后，收银台页面转圈超过10秒还没加载出来，特别是在移动端弱网环境下。用户以为系统卡死了，不断刷新页面，导致重复下单。

解决思路

• CDN加速：收银台静态资源通过CDN分发，就近访问。

• 页面预加载：在商品详情页就开始预加载收银台相关资源。

• 骨架屏设计：页面加载时显示骨架屏，提升用户体验。

• 超时降级：超过5秒未加载完成，降级到简化版收银台。

// 超时降级示例setTimeout(() => {    if (!pageLoaded) {        loadSimpleCashier(); // 加载简化版收银台    }}, 5000);

   2.1.2 支付方式选择异常

用户选择微信支付，但系统展示的是支付宝的二维码，或者某个支付方式灰化不可选，用户不知道原因。

   2.2 订单系统流程问题

   2.2.1 订单状态流转异常

订单在“待支付”状态下，用户已经完成支付，但订单状态卡在“支付中”不变，用户在订单列表看不到正确状态。

解决思路

• 状态机严格管控：

// 订单状态流转规则public enum OrderStatus {    PENDING_PAYMENT(1, "待支付"),    PAYING(2, "支付中"),     PAID(3, "已支付"),    CANCELLED(4, "已取消");    // 定义合法的状态流转    private static final Map<OrderStatus, Set<OrderStatus>> VALID_TRANSITIONS =         Map.of(            PENDING_PAYMENT, Set.of(PAYING, CANCELLED),            PAYING, Set.of(PAID, CANCELLED),            PAID, Set.of()  // 已支付状态不可逆转        );}

• 异步状态同步：使用消息队列确保状态变更及时同步到各个系统。

• 状态修复机制：定时任务扫描异常状态订单，自动修复。

   2.2.2 订单金额计算错误

用户使用优惠券购买商品，订单系统计算出的最终金额与用户预期不符，特别是多张优惠券叠加使用时。

解决思路

• 金额计算引擎：独立的价格计算服务，统一处理各种优惠规则。

• 计算过程透明化：详细记录每步计算过程，便于问题排查。

• 前后端双重校验：前端预计算+后端最终确认。

   2.3 支付系统流程问题

   2.3.1 支付路由选择错误

用户选择微信支付，但系统错误地路由到了支付宝通道，导致支付失败。或者系统选择了费率较高的通道，增加了成本。

解决思路

• 智能路由算法：

public class PaymentRouter {    public PaymentChannel selectChannel(PaymentRequest request) {        // 1. 用户偏好        // 2. 通道可用性        // 3. 费率成本        // 4. 成功率        // 5. 风险等级        return bestChannel;    }}

• 路由策略配置化：支持按商户、金额、时间等维度配置路由策略。

• A/B测试：不同路由策略并行测试，选择最优方案。

   2.3.2 支付参数传递错误

向第三方支付传递参数时，金额单位错误（分和元混淆）或者回调地址错误，导致支付流程异常。

解决思路

• 参数校验器：统一的参数校验和格式化组件。

• 单元测试覆盖：关键参数转换逻辑100%单元测试覆盖。

• 参数日志记录：详细记录向第三方传递的所有参数。

   2.4 支付系统流程问题

   2.4.1 支付路由选择错误

风控系统需要调用多个外部服务（征信、黑名单等）进行风险评估，某个服务响应慢导致整个支付流程超时。

解决思路

• 并行执行：多个风控规则并行执行，而不是串行。

• 超时熔断：单个规则执行超时立即熔断，不影响其他规则。

• 缓存策略：用户风险画像数据预缓存到Redis。

@Asyncpublic CompletableFuture<RiskResult> executeRiskRule(RiskRule rule, PaymentContext context) {    return CompletableFuture.supplyAsync(() -> {        try {            return rule.execute(context);        } catch (Exception e) {            return RiskResult.timeout(); // 超时返回默认结果        }    }, executor).orTimeout(2, TimeUnit.SECONDS);}

   2.4.2 风控误判导致正常交易被拒

老用户在常用设备上进行小额支付，但因为IP地址变化被风控系统拒绝，用户体验极差。

解决思路：

• 用户行为建模：基于用户历史行为建立个人画像。

• 设备指纹识别：即使IP变化，设备指纹相同的交易风险较低。

• 渐进式风控：低风险交易放行，中风险人工审核，高风险拒绝。

   2.5 第三方支付对接问题

   2.5.1 第三方支付接口调用失败

调用微信支付接口时网络超时，或者微信支付系统维护，导致大量支付请求失败。

解决思路：

• 多通道冗余：同一支付方式对接多个服务商。

• 智能切换：主通道失败自动切换到备用通道。

• 断路器模式：通道连续失败后暂时熔断，避免雪崩。

@Componentpublic class PaymentChannelManager {
    @CircuitBreaker(name = "wechat-pay", fallbackMethod = "fallbackToAlipay")    public PaymentResult callWechatPay(PaymentRequest request) {        return wechatPayService.pay(request);    }
    public PaymentResult fallbackToAlipay(PaymentRequest request, Exception ex) {        return alipayService.pay(request);    }}

   2.5.2 支付结果通知处理异常

微信支付成功后发送异步通知，但我们的回调接口因为高并发导致响应超时，微信会不断重试，造成重复处理。

解决思路：

• 幂等性保证：基于第三方交易号进行幂等处理。

• 异步处理：回调接口立即返回成功，异步处理业务逻辑。

• 重试机制：处理失败时，系统主动重试而不是依赖第三方重试。

   2.6 对账中心流程问题

   2.6.1 对账文件下载失败

每天凌晨3点从支付宝下载对账文件，但支付宝服务器偶尔会维护或网络不稳定，导致文件下载失败，影响当日对账。

解决思路：

多时段重试：3点失败后，每小时重试一次，直到成功。

多种获取方式：SFTP、HTTP API、邮件等多种方式获取对账文件。

人工备份：自动获取失败时，及时通知运营人员手动获取。

   2.6.2 对账数据格式不一致

不同支付渠道的对账文件格式不同，字段含义也有差异，导致对账程序经常出错。

解决思路：

• 数据标准化：建立统一的内部对账数据格式。

• 适配器模式：为每个支付渠道开发数据格式适配器。

• 配置化解析：通过配置文件定义各渠道的字段映射关系。

   2.7 对账中心流程问题

   2.7.1 对账文件下载失败

大批量交易清算时，由于浮点数计算误差累积，最终清算金额与实际金额有几分钱差异，虽然金额小但影响财务对账。

解决思路：

• 整数运算：所有金额以分为单位进行整数运算。

• BigDecimal使用：Java中使用BigDecimal进行精确计算。

• 分批校验：每1000笔交易进行一次中间校验。

public class SettlementCalculator {    public BigDecimal calculateFee(BigDecimal amount, BigDecimal rate) {        return amount.multiply(rate)                    .setScale(2, RoundingMode.HALF_UP); // 四舍五入到分    }}

   2.7.2 清算周期管理混乱

不同类型商户的清算周期不同（T+0、T+1、T+7），系统在节假日处理逻辑混乱，导致部分商户资金延迟到账。

解决思路：

• 清算日历系统：维护准确的工作日日历，考虑节假日影响。

• 规则引擎：用规则引擎管理复杂的清算周期逻辑。

• 预通知机制：清算延迟时提前通知商户。

   2.8 财务中心流程问题

   2.8.1 财务数据同步延迟

交易完成后，财务数据没有及时同步到财务系统，导致财务报表数据不准确，影响业务决策。

解决思路：

• 实时数据流：使用Kafka等消息队列实现实时数据同步。

• ETL任务监控：对数据同步任务进行全面监控。

• 数据一致性检查：定时检查各系统间数据一致性。

   2.8.2 会计科目分录错误

不同类型的交易需要记录不同的会计科目，系统错误地将退款记录为收入，导致财务报表错误。

解决思路：

• 业务规则配置：会计分录规则通过配置中心管理。

• 自动化测试：财务逻辑必须有完整的自动化测试覆盖。

• 人工审核：重要的财务操作增加人工审核环节。

   2.9 打款中心流程问题

   2.9.1 打款指令执行失败

系统向银行发送打款指令时，因为商户账户信息错误或银行系统维护，导致打款失败，但状态没有及时更新。

解决思路：

• 打款状态跟踪：建立完整的打款状态跟踪机制。

• 失败重试策略：网络异常等临时失败自动重试，业务异常人工处理。

• 多银行通道：支持多个银行通道，提高打款成功率。

   2.9.2 打款金额校验异常

打款金额与清算金额不符，或者单笔打款金额超过银行限额，导致打款失败。

解决思路：

• 多层金额校验：清算、财务、打款三个环节的金额必须一致。

• 限额管理：根据银行限额自动拆分大额打款。

• 异常处理流程：金额异常时的标准处理流程。

   2.10 系统集成与监控问题

   2.10.1 系统间通信异常

订单系统调用支付系统接口时偶尔超时，但没有重试机制，导致订单状态更新失败。

解决思路：

• 服务治理：使用Dubbo或Spring Cloud进行服务治理。

• 熔断降级：接口调用失败时的熔断和降级策略。

• 调用链监控：全链路调用监控，快速定位问题。

   2.10.2 关键业务指标监控缺失

支付成功率从95%降到85%，但监控系统没有及时发现，等业务人员发现时已经影响了大量交易。

解决思路：

• 实时业务监控：支付成功率、平均响应时间等关键指标实时监控。

• 智能告警：基于历史数据的异常检测和告警。

• 可视化大屏：重要指标通过大屏实时展示。

03

总结

通过对支付系统全流程的深入分析，我们可以看到每个环节都有其特定的问题和挑战。作为架构师，需要在设计阶段就考虑这些问题，建立完善的容错、监控、降级机制，确保整个支付链路的稳定可靠。同时，要建立持续改进的机制，根据线上问题不断优化系统架构。
