CS5802国产替代LT6711A芯片HDMI转TYPEC转换芯片方案

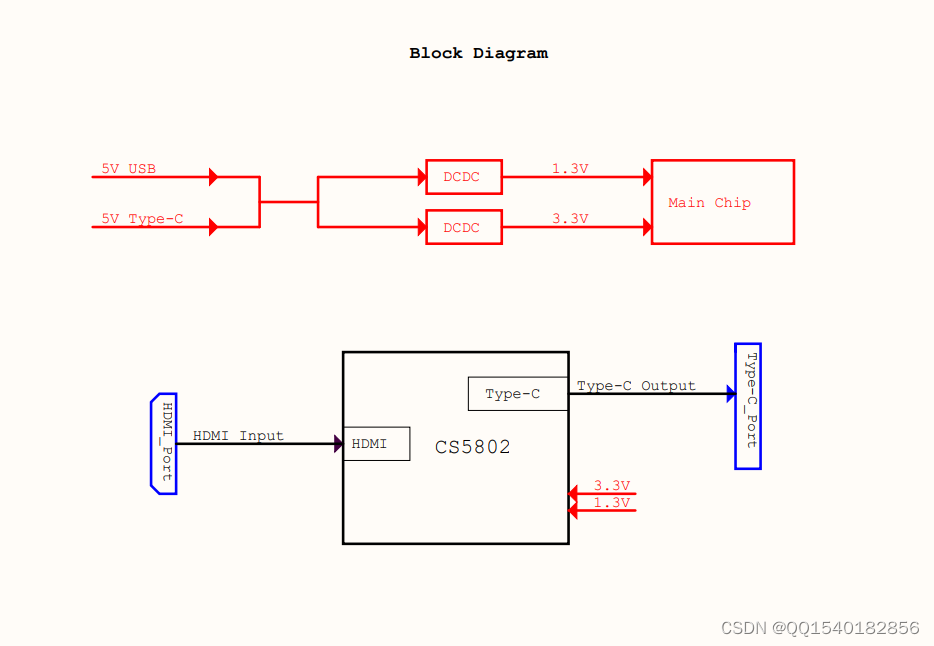

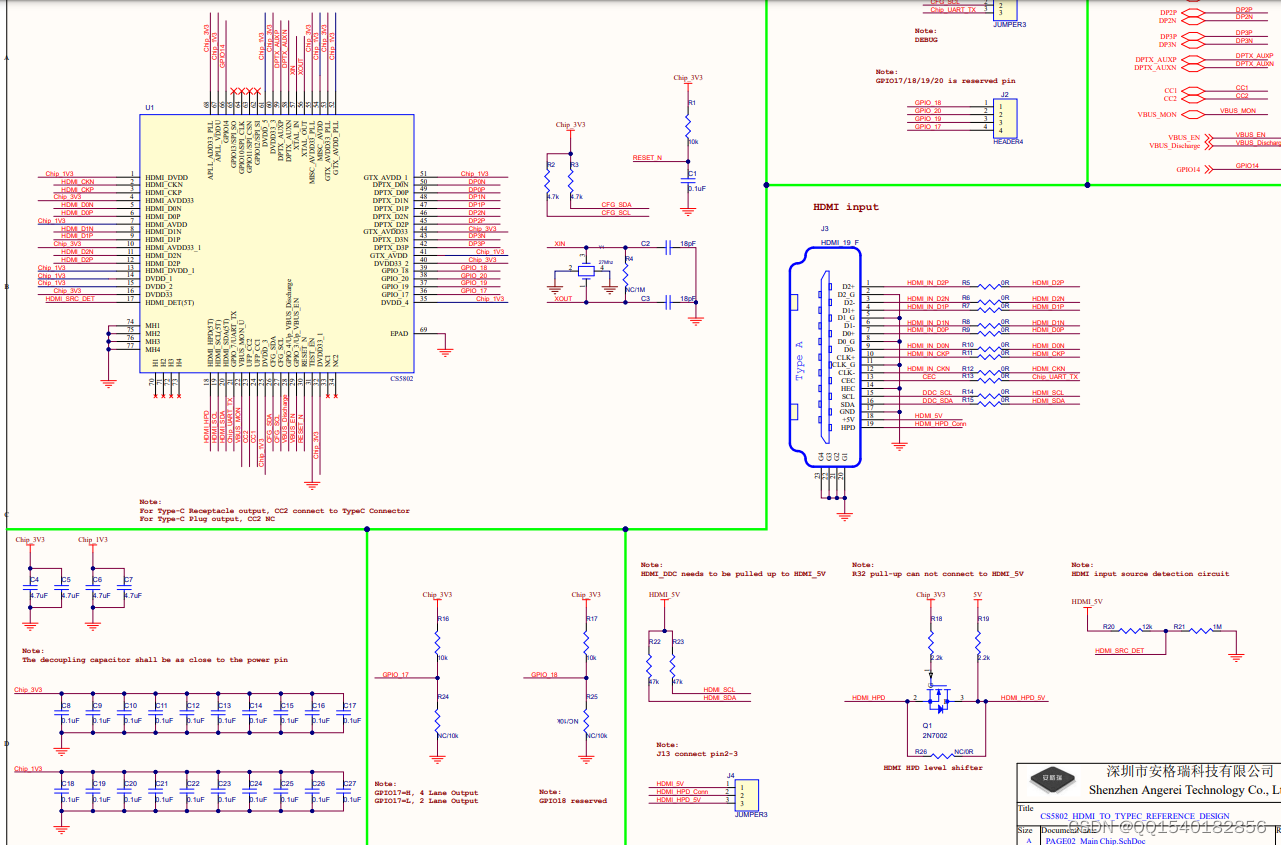

CS5802国产HDMI2.0转TYPE-C 1.4数据转换器方案芯片设计参考电路：

 CS5802输入端可以是1080P、4K30、4K60HZ这三种规格,输出的接口可以是TYPE-C信号接口,或者是TYPE-C信号接口,输入端HDMI由4路信号组成，支持1.62Gbps、2.7Gbps、5.4Gbps链路速率。内置可选SSC功能可降低EMI的干扰状况。

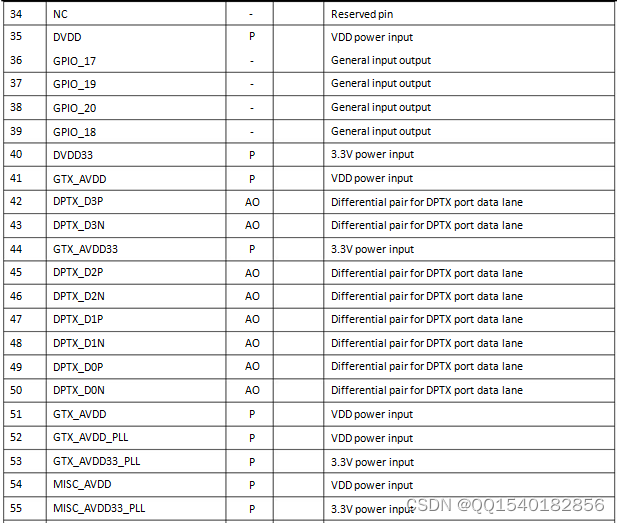

CS5802芯片管脚定义及说明：



概述：

符合HDMI规范v2.0b的接收器，每个通道的数据速率高达6 Gbps

USB Type-C规范1.2

支持HDCP 1.4和HDCP2.3以及片上密钥

支持RGB 6/8/10ppc和YCbCr 4:4:4、4:2:2

AUX通道，用于芯片控制的I2C主机接口
