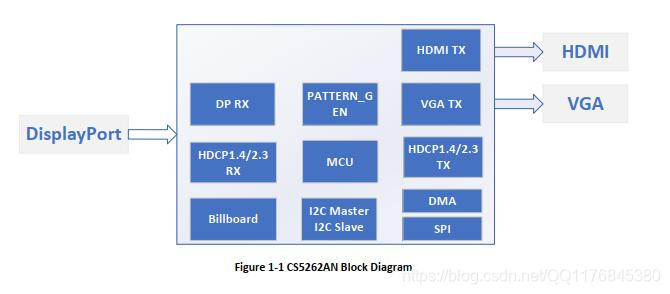

一、CS5262概述

        Capstone CS5262是一款高性能DP1.4到HDMI2.0b和VGA转换器，设计用于将DP1.4源连接到HDMI2.0接收器。CS5262集成了DP1.4兼容接收机和HDMI2.0兼容接收机发射机和VGA输出接口。

DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。

HDMI接口包括4个TMDS时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz和UHD 4k 60Hz格式的视频分辨率。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5262允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性。

CS5262是一种高度集成的单芯片，适用于多个细分市场和显示应用，如DP端口、扩展底座、Typec拓展坞产品等。

二、CS5262特性
