VLAN知识点总结

VLAN基础概念

• ACL:Access Control List,访问控制列表

• 作用：
  1、实现访问控制
  2、抓取感兴趣流量供其他技术调用

• 工作原理：
  通过在路由器上手工定义一张ACL列表，表中包含有多种访问规则，然后将此表调用在路由的某个接口的某个方向上，让路由器对收到的流量基于表中规则执行动作–允许、拒绝

• ACL匹配规则：
  至上而下按照顺序依次匹配，一旦匹配中流量，则不再查看下一条。

  就像是列一张表格，逐条对应表里的条例，对上一条就不会再对下面的内容。

• ACL的分类：
  1、基本ACL：只能匹配数据包中的源IP地址
  因为只能识别源IP，所以为了避免误删，调用时尽量靠近要求中的目标
  INTEGER<2000-2999> Basic access-list(add to current using rules)
  （参数为2000-2999为基础ACL）

  2、高级ACL：可以识别数据包中的源、目IP地址，源、目端口号以及协议号
  因为可以识别的更精确，所以调用时尽量靠近源
  INTEGER<3000-3999> Advanced access-list(add to current using rules)
  （参数为3000-3999为高级ACL）

• 基础ACL的配置

  命令	意义
  [r2]acl 2000	创建ACL 2000
  [r2-acl-basic-2000]rule（数字或不填） deny source 172.16.0.30 0	拒绝单个IP
  [r2-acl-basic-2000]rule deny source 172.16.0.30 0.0.0.255	拒绝一个范围（网段）
  [r2-acl-basic-2000]rule deny source any	拒绝所有
  [r2-GigabitEthernet0/0/1]traffic-filter outbound（出）/inbound（进） acl 2000	接口调用ACL

  注：动作可以换成permit（允许）
  接口调用ACL不管在高级还是基础都需要
  括号位置填写数字

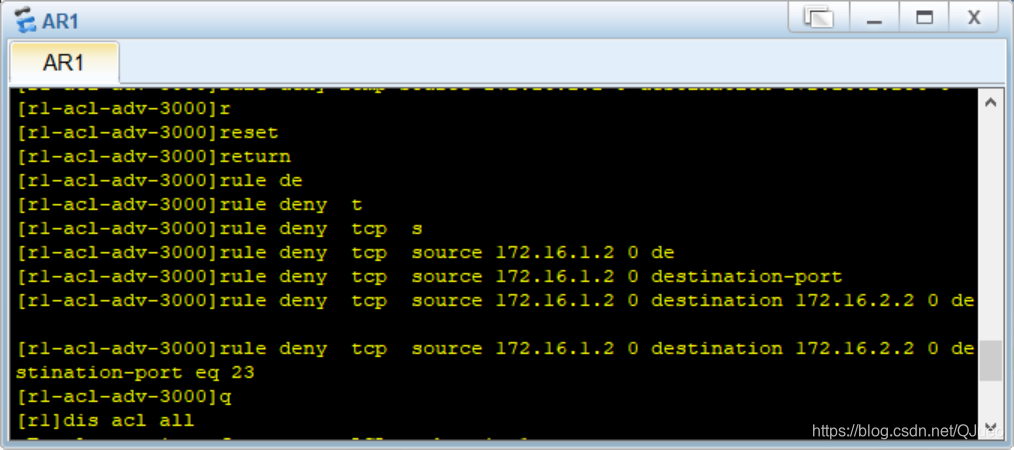

• 高级ACL配置

  命令	意义
  [r1]acl 3000	创建ACL3000
  [r1-acl-adv-3000]rule deny tcp source 172.16.0.10 0 destination 172.16.0.1 0 destination-port eq 23	设置禁止通过的IP可远程控制情况
  [r1]acl name vlan10 basic/advance	命名的配置方式
  [r1]display acl all	查看所有的ACL列表
  [r1-acl-adv-3000]rule deny imcp source 172.16.0.10 0 destination 172.16.0.1 0	设置禁止通过的IP可访问情况



  source IP：源IP
  destination IP：目标IP
  destination-port：目标端口号

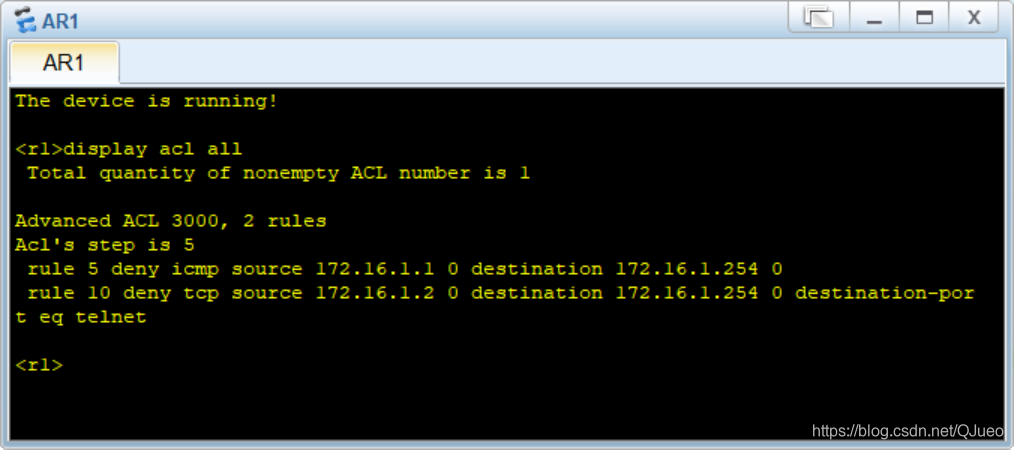

• 查看ACL列表

  如果没有设置ACL数字则按照5+的模式来排列，就是为了方便中间好添加漏掉的条目。
  在配置ACL规则时，设备会自动生成5+的序号来排序。可以基于序号添加和删除规则

Telnet服务：远程登录服务

命令	意义
[r1]user-interface vty 0 4	创建Telnet账户后共五个
[r1-ui-vty0-4]authentication-mode aaa	使用用户名（aaa）密码的方式
[r1]aaa	进入创建密码模式
[r1-aaa]local-user zhaobin privilege level 15 password cipher qwer1234	创建用户名及密码（1-15代表可开启权限）
