路由器配置直连路由和静态路由

1:直连路由概念
根据路由器学习路由信息、生成并维护    路由表    的方法包括直连路由，静态路由和动态路由。

（1）、直连路由：路由器接口所连接的子网的路由方式称为直连路由；
（2）、非直连路由：通过路由协议从别的路由器学到的路由称为非直连路由；分为静态路由和动态路由；
直连路由是由 链路层 协议发现的，一般指去往路由器的接口地址所在网段的路径，该路径信息不需要 网络管理员 维护，也不需要路由器通过某种算法进行计算获得，只要该接口处于活动状态(Active)，路由器就会把通向该 网段 的路由信息填写到路由表中去，直连路由无法使路由器获取与其不直接相连的路由信息。

2：静态路由概念

静态路由是一种 路由 的方式，路由项由手动配置，而非动态决定。与 动态路由 不同，静态路由是固定的，不会改变，即使网络状况已经改变或是重新被组态。一般来说，静态路由是由 网络管理员 逐项加入 路由表 。

也就是一个路由器有两个路由，但其接收到一个来自这两个路由器以外的信息时候，需要回复，但是其不在路由表中，这时候会出现超时现象。

3、直连路由的建立：

（1）、为路由器的接口配置IP地址

（2）、该接口物理层和链路层状态均为UP

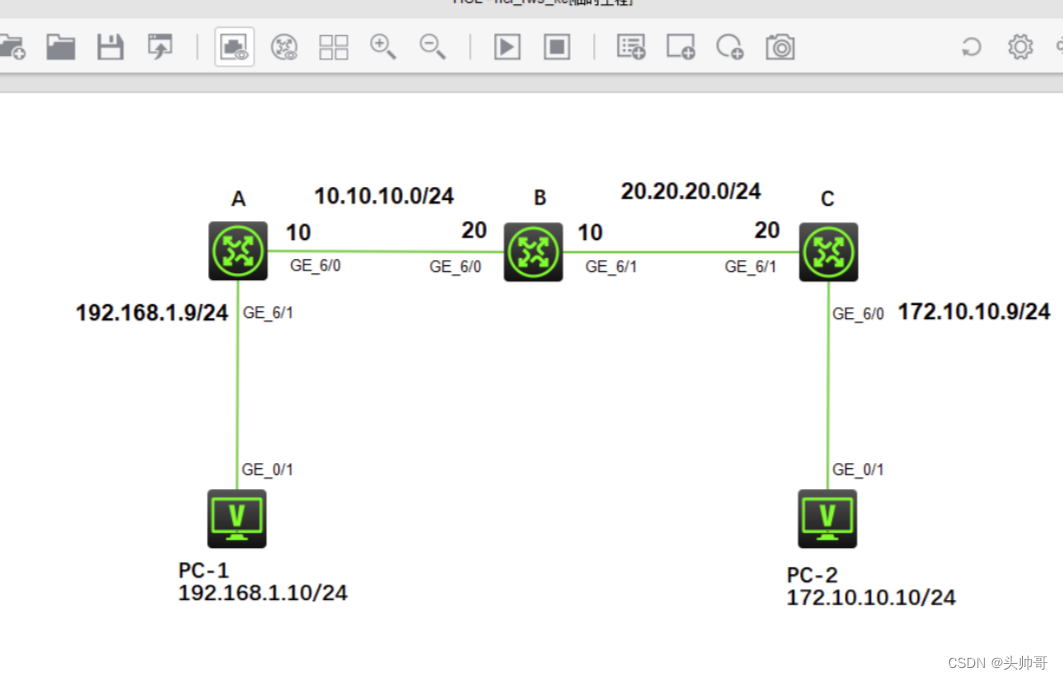

实验拓扑图：

 实验目的：通过给A、B、C三台路由器配置静态路由，使PC1可以ping通PC2。

 实验环境：Windows10 (21H1），HCL（V3.0.1）

实验步骤：

        1、如图，先在HCL模拟器中拖放各个设备，并为各个接口配置好相应的IP地址、掩码等。

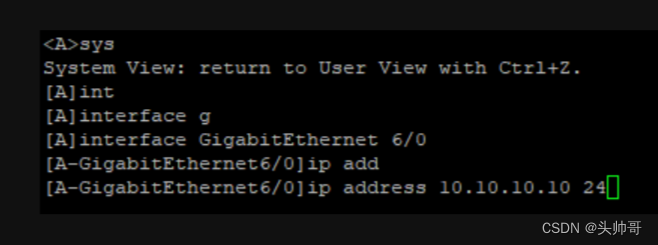

例如给A路由器G6/0（根据实际实验拓扑选择接口）配置路由器和PC接口IP地址：

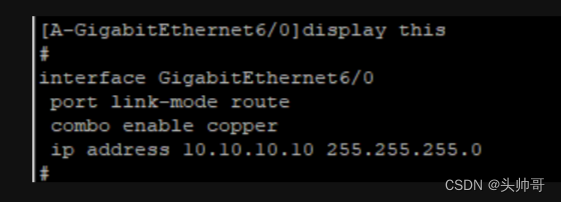

命令输入完成后回车，使用“display this”命令查看一下当前接口配置：

PC接口IP地址配置：

在PC图标上右击选择“配置”（不再赘述）

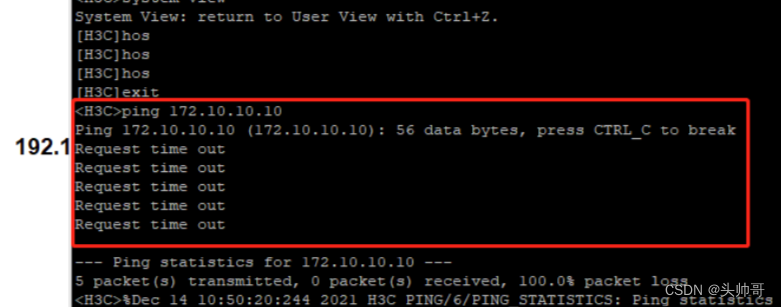

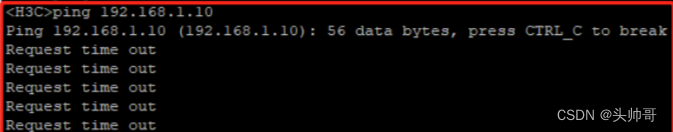

其他设备接口的地址也同上方式配置，不再举例。所有接口配置完成后，测试PC1 与 PC2的网络是否能通，如下图可见，此时两台PC是不通的。

 2、配置静态路由：

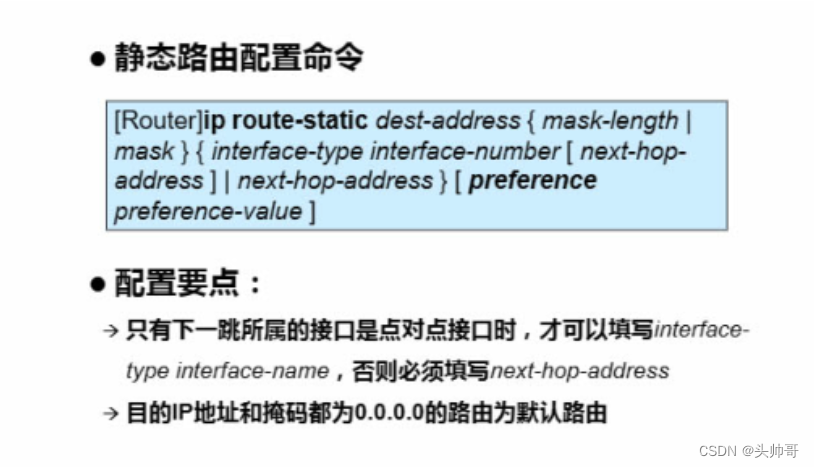

注：

配置静态路由时，可指定发送接口，如果接口是广播类型的接口，需指定下一跳地址。

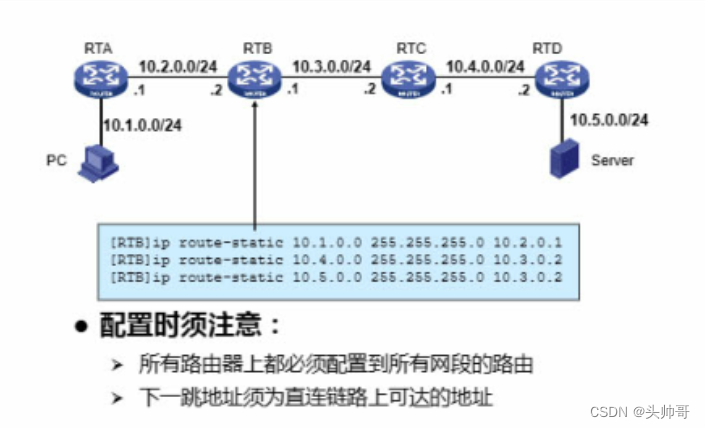

示例：

因为路由器是逐条转发的，所以在配置静态路由时，需要注意在所有路由上配置到达所有网段的路由

步骤：

  A路由器（仅需要一条）：

命令如下：

ip route-static 0.0.0.0 0.0.0.0 10.10.10.20

    B路由器（需要两条）：

 ip route-static 172.10.10.0 24 20.20.20.20
 ip route-static 192.168.1.0 24 10.10.10.10

  C路由器（需要一条）：

ip route-static 0.0.0.0 0.0.0.0 20.20.20.10

 3、测试两台PC互相ping能否ping通

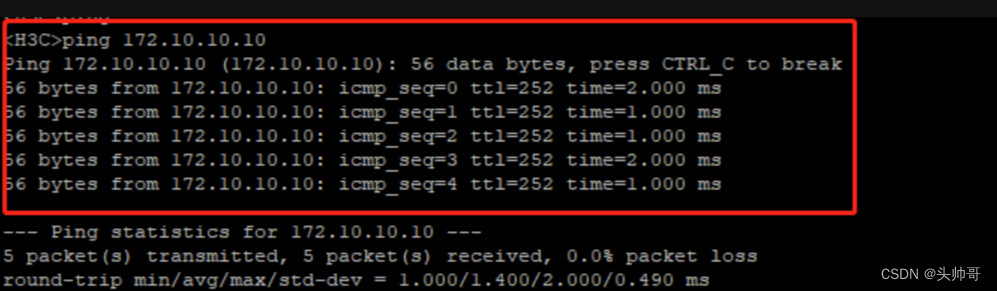

        PC1 ping PC2 ，可以ping通。

PC2 ping PC1 ，可以ping通。如上图
