从零开始制作网线：T568B线序标准与压接实操全攻略 在计算机网络中，物理层连接是数据传输的基础，而双绞线作为最常见的传输介质，其制作与连通性测试是网络工程实践中的重要环节。理解网线制作的原理，不仅涉及RJ-45水晶头、线序标准（如T568A/T568B）等基础概念，更关乎信号传输的稳定性与抗干扰能力。掌握这项技能的技术价值在于，它能帮助从业者快速部署或修复有线网络连接，是排查网络物理层故障的核心能力之一。无论是家庭网络布线、办公室设备连接，还是临时性的网络扩展需求，亲手制作一根符合标准的网线都能提供即时的解决方案。本文将以广泛采用的T568B线序为核心，结合阅读详情

AI摘要

本文详细介绍了RJ45水晶头的结构、分类及接线标准，涵盖T568A与T568B线序规范，以及双绞线的类型和应用场景。同时提供了水晶头制作的具体步骤和工具使用方法，并延伸讨论了运维人员转向网络安全领域的学习路径与副业发展方向。

水晶头（RJ45连接器）作为网络链路的终端接口，虽体积微小，却扮演着决定网络质量的关键角色。水晶头是一种标准化电信网络接口器件，因其透明晶莹的外观而得名。它通过精密的结构设计（包括塑料外壳、金属触点和防滑锁扣）将双绞线中的导线与网络设备（如交换机、路由器）可靠连接，成为数据传输的物理桥梁。从百兆到万兆以太网，不同类别的水晶头（如Cat5e至Cat8）支持着日益提升的网络速度与带宽需求，其性能直接影响信号完整性、抗干扰能力及传输距离。水晶头的制作亦是一门融合标准与工艺的技术。国际通用的T568A与T568B线序标准规范了导线排列顺序，而直通线与交叉线的区别则对应不同设备间的连接逻辑。此外，随着技术演进，水晶头已发展出屏蔽（STP）与非屏蔽（UTP）类型、穿孔式与免压式结构，以适应高速网络、工业环境等复杂场景。

—

RJ45技术标准

RJ45是布线系统中信息插座（即通信引出端）连接器的一种，全称Registered Jack 45，是一种标准化的网络接口，其中 RJ 表示注册的插座，45 代表该连接器拥有 8 个凹槽和 8 个触点，它通常与双绞线网线一起使用，用于连接我们的电脑、路由器、交换机等网络设备。连接器由插头（接头、水晶头）和插座（模块）组成，插头有8个凹槽和8个触点。在FCC（美国联邦通信委员会标准和规章）中RJ是描述公用电信网络的接口，计算机网络的RJ45是标准8位模块化接口的俗称。

RJ = Registered Jack（注册插孔），这是一套由美国 FCC（联邦通信委员会）在 1976 年推出的标准，用来规定各种电话/网络接口的形状、针脚数、接线顺序等——简而言之，插孔的“身份证”。
45：RJ家族中的第45号标准接口。

常用的 RJ45 插头，更准确地说，叫“8P8C 插头”：
- 8P：8个位置（Position）
- 8C：8个触点（Contact）

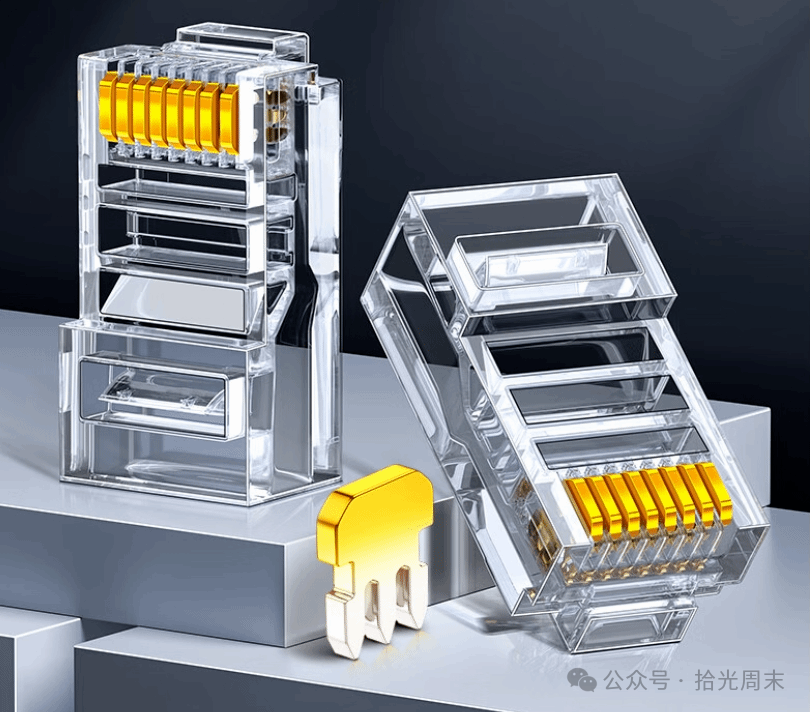

（RJ45水晶头）

—

双绞线

双绞线网络电缆(通常称为网线)，根据其性能和标准，进一步细分为多个类别，包括五类(CAT5)、超五类(CAT5e)、六类(CAT6)、超六类(CAT6a)、七类(CAT7)和八类(CAT8)。每个类别的网线都有其特定的传输速率、带宽和最大传输距离。

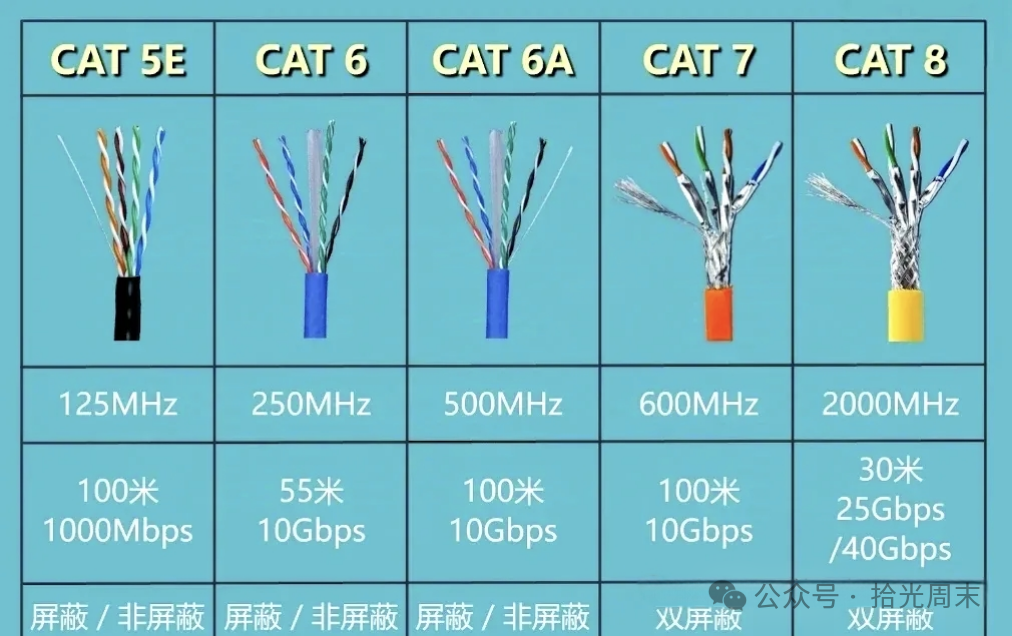

（双绞线的种类及对比）

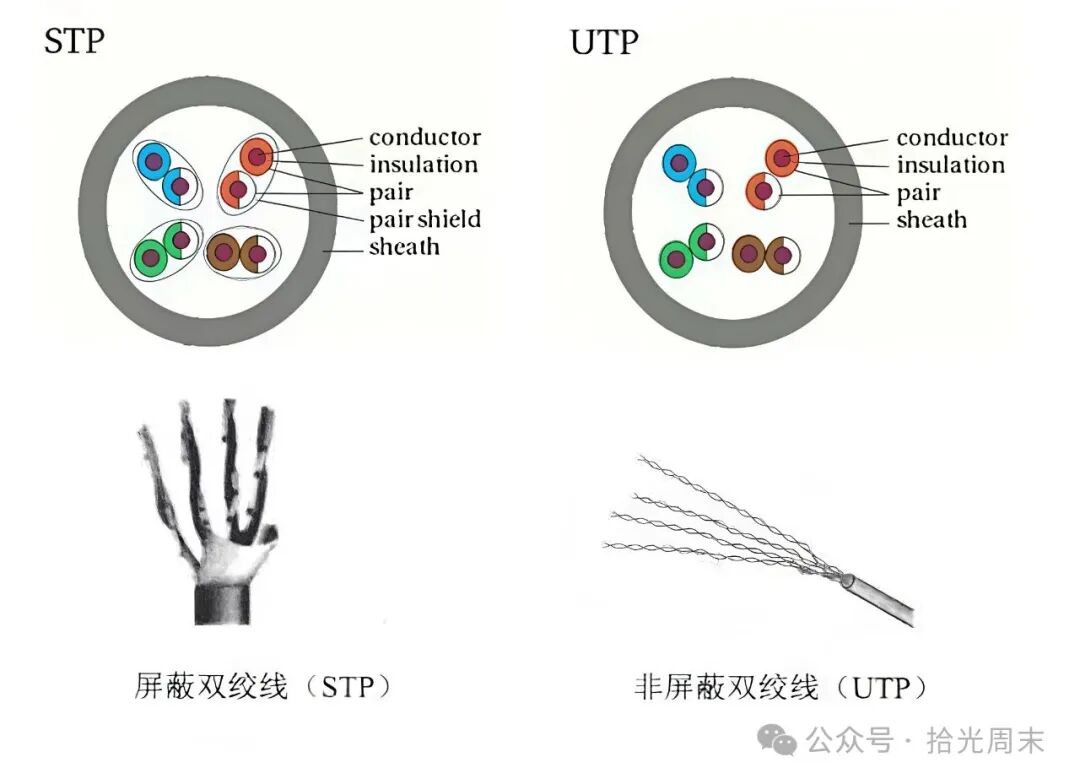

双绞线常用于语音传输和数据传输，根据屏蔽层的存在与否,分为无屏蔽双绞线（UTP）和屏蔽双绞线（STP）。无屏蔽双绞线广泛用于以太网路和电话线中，而屏蔽双绞线内有一个金属屏蔽层，可以减少辐射，防止信息被窃听，适合防电磁干扰的的场合使用。

● 非屏蔽双绞线（UTP）

○ 结构：由多对绝缘铜线绞合，外层无金属屏蔽层。

○ 抗干扰性：相对于STP，UTP的抗电磁干扰能力较弱。

○ 成本：通常低于STP，因其无需屏蔽层，生产成本较低。

○ 应用：广泛用于家庭和办公网络，因其安装简便且成本效益高。

● 屏蔽双绞线（STP）

○ 结构：除了内部的多对绝缘铜线绞合外，外层有金属屏蔽层，通常是铝箔或金属编织网。

○ 抗干扰性：STP能有效减少电磁干扰和射频干扰，提供更稳定的信号传输。

○ 成本：由于增加了屏蔽层，STP的成本高于UTP。

○ 应用：适用于对信号稳定性要求较高的环境，如数据中心、工业网络等。

—

586A和586B线序标准

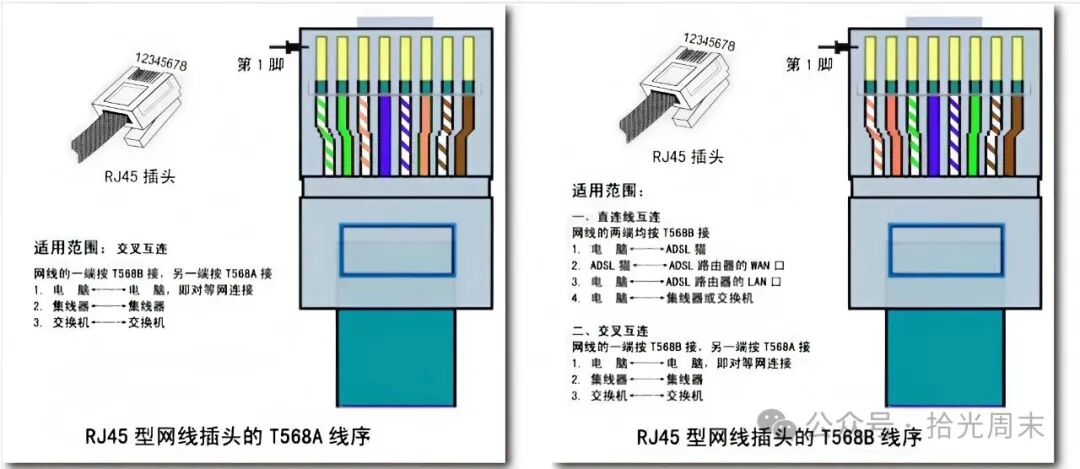

（序列标准）

信息模块或RJ45连插头与双绞线端接有T568A或T568B两种结构。两种国际标准并没有本质的区别，只是颜色上的区别。在T568A中，与之相连的8根线分别定义为：白绿、绿；白橙、蓝；白蓝、橙；白棕、棕。在T568B中，与之相连的8根线分别定义为：白橙、橙；白绿、蓝；白蓝、绿；白棕、棕。其中定义的差分传输线分别是白橙色和橙色线缆、白绿色和绿色线缆、白蓝色和蓝色线缆、白棕色和棕色线缆。

为达到最佳兼容性，制作直通线时一般采用T568B标准。RJ45水晶头针顺序号应按照如下方法进行观察：将RJ45插头正面（有铜针的一面）朝自己，有铜针一头朝上方，连接线缆的一头朝下方，从左至右将8个铜针依次编号为1～8。

从引针1至引针8对应线序为：

T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕

口诀1：绿蓝橙棕，浅色在前，三五互换

口诀2：白绿绿、白橙蓝、白蓝橙、白棕棕

T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕

口诀1：橙蓝绿棕，浅色在前，三五互换

口诀2：白橙橙、白绿蓝、白蓝绿、白棕棕

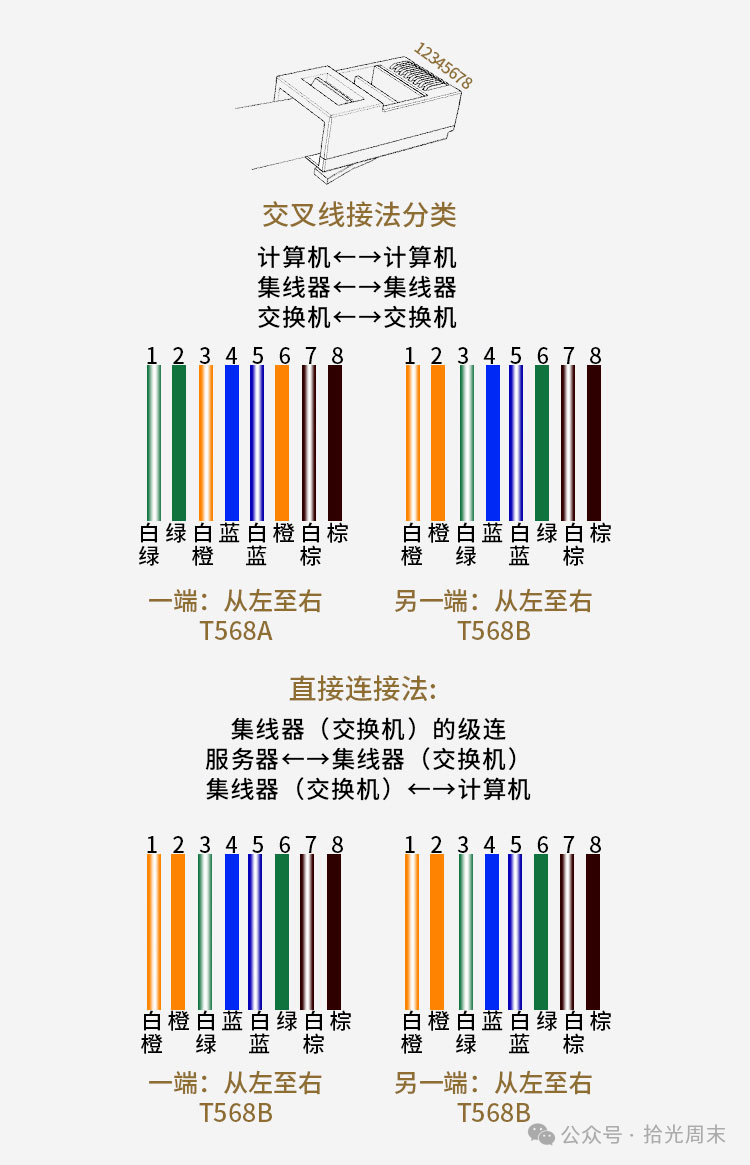

网络传输线分为直通线、交叉线和全反线。直通线用于异种网络设备之间的互连，例如，计算机与交换机。交叉线用于同种网络设备之间的互连，例如，计算机与计算机。全反线用于超级终端与网络设备的控制物理接口之间的连接。

—

水晶头（RJ45接口）的正确接法

水晶头（RJ45 接口）的正确接法是保证网络稳定传输的关键。常见的标准有两种：T568A和T568B，两者线序不同但原理一致，需确保两端水晶头采用同一标准（即两端均为 T568A 或均为 T568B）。

在生活和日常工作中网线接法是T568B 标准，它几乎是国内直通线(即连接电脑与路由器、交换机等设备的网线)的唯一标准。

准备工作：工具与材料

网线： 超五类(CAT5E)或六类(CAT6)网线都可以，百兆网络用超五类就绰绰有余了。

水晶头 (RJ45接头)： 建议买质量好一些的，触点镀金，塑料透明度高。

网线钳： 这是核心工具，集剪线、剥线、压线于一体。

网络测试仪： 强烈推荐新手配备，可以直观地判断网线是否制作成功。

开始制作：网线制作与方法

第一步：剥线

用网线钳自带的剥线刀口，将网线外皮剥开约2厘米。

小提示： 剥线时，轻轻夹住网线旋转一圈即可，不要太用力，以免切断里面的线芯。剥开后，你会看到4对(共8根)相互缠绕的细线。

第二步：理线 (最关键的一步！)

这是整个过程中最重要也最需要耐心的一步。将8根细线全部解开、捋直，

然后按照 T568B 标准 的顺序排列整齐：

白橙橙、白绿蓝、白蓝绿、白棕棕

第三步：剪齐

将排好的线芯捏紧，用网线钳的剪线刀口，将线芯的末端剪切整齐。保留的线芯长度大约为 1.5厘米 ，这个长度刚好能完全插入水晶头底部。

要点：一定要一刀剪齐，确保8根线的末端在同一个平面上。

第四步：穿入

拿起水晶头，有金属弹片的一面朝下 ，将排列整齐的线芯平稳、用力地插入水晶头中，确保每根线芯都进入了各自的线槽，并一直顶到水晶头的最前端。

检查：此时，透过透明的水晶头外壳，再次检查线序是否正确。

第五步：压制

确认无误后，将插好线的水晶头放入网线钳对应的8P压接口中，用力握紧网线钳，直到听到“咔哒”一声清脆的响声。

这表示水晶头的8个金属探针已经刺入线芯，完成了连接。

最后一步：测试

将做好的网线两端分别插入网络测试仪的主机和副机。打开开关，如果测试仪上的8个指示灯(1到8)能够依次、同步地闪烁绿光，网线就做好了!
