设备突然罢工：

正在使用的SSD突然无法写入数据
工业控制设备的Flash存储无预警失效
物联网设备频繁死机，需要重新烧录固件
数据记录仪丢失了关键数据

Flash存储虽然没有机械硬盘的移动部件，但它有一个不为人知的"死亡计时器"——擦写次数限制。

一、NAND Flash与NOR Flash的寿命限制

1.基本工作原理

Flash存储是一种非易失性存储器，即断电后数据仍然保存。根据内部结构和访问方式的不同，Flash主要分为NAND Flash和NOR Flash两大类型。

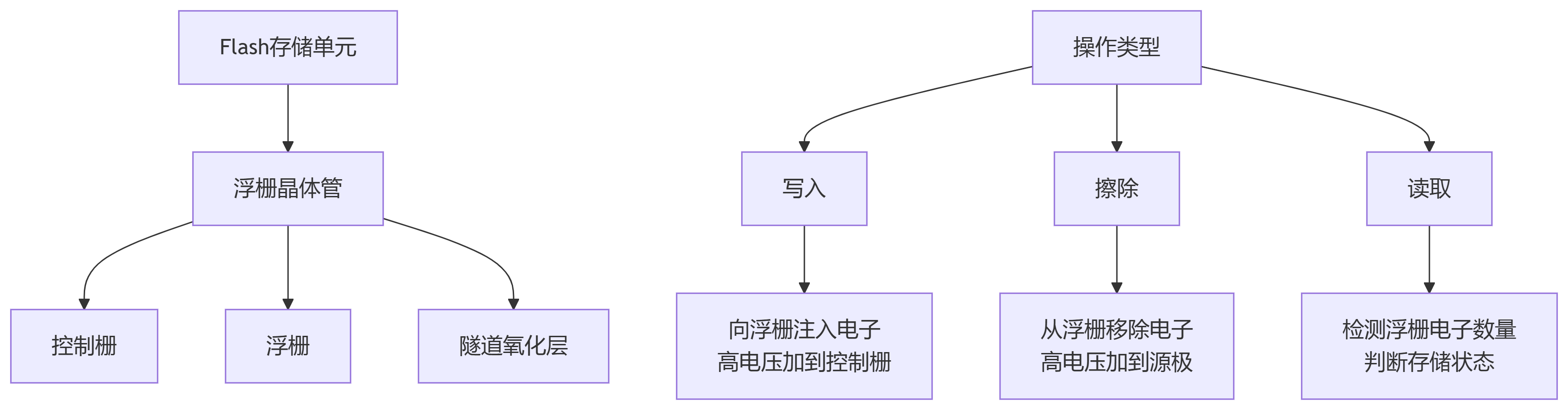

在这里插入图片描述

NOR Flash：

支持随机读取，可按字节寻址
执行代码能力强（XIP，eXecute In Place）
读取速度快，写入和擦除速度较慢
主要用于存储程序代码

NAND Flash：

采用页读取，不支持随机字节访问
需要先将数据读入缓冲区才能访问
读取速度较慢，但写入和擦除速度快
单位成本低，密度高，主要用于数据存储

两种Flash的基本存储单元都是浮栅晶体管，通过控制浮栅中的电子数量来存储数据。

写入过程：向浮栅注入电子
擦除过程：从浮栅移除电子
读取过程：检测浮栅中的电子数量

重要的是，无论NAND还是NOR，都有一个关键特性：必须先擦除再写入。这种"擦-写"周期是Flash寿命的基本计量单位。

2.寿命差异

两种Flash存储具有不同的擦写寿命特性：

Flash类型	擦除单位	典型P/E循环次数	相对成本	典型应用场景
NOR Flash
- 标准NOR	扇区(64KB-128KB)	10,000-100,000	较高	启动代码、固件存储
- 串行NOR	扇区(4KB-64KB)	10,000-100,000	中等	嵌入式系统引导程序
NAND Flash
- SLC NAND	块(128KB-256KB)	60,000-100,000	高	工业控制、关键任务系统
- MLC NAND	块(512KB-2MB)	3,000-10,000	中等	企业级SSD、高端消费电子
- TLC NAND	块(1MB-4MB)	1,000-3,000	较低	消费级SSD、移动设备
- QLC NAND	块(1MB-4MB)	500-1,000	最低	大容量存储、归档存储

NAND与NOR的关键差异：

NOR Flash通常具有更高的擦写耐久性，但容量较小且成本较高
NAND Flash容量大、成本低，但单元寿命通常较短
NOR Flash擦除粒度较小，NAND Flash擦除以较大的块为单位

3. 影响Flash寿命的关键因素

无论是NAND还是NOR Flash，其寿命都受多种因素影响：

温度：高温会加速电荷泄漏，显著缩短寿命。NOR Flash通常比NAND Flash具有更好的高温稳定性。

数据保留时间：要求更长的数据保留时间会降低可用擦写次数。NOR Flash的数据保留能力通常优于NAND Flash。

写入模式：

NOR Flash：频繁的小块随机写入会加速寿命消耗
NAND Flash：不对齐的写入和频繁的小页写入会增加写入放大

控制器算法：

NOR Flash通常内置简单的控制器
NAND Flash依赖复杂的控制器实现坏块管理、磨损均衡和错误校正

二、寿命计算方法详解

1. 基本计算公式

Flash存储的寿命通常以可写入的总数据量表示，基本计算公式为：

总写入数据量(TBW) = 存储容量 × 擦写循环次数 / 写入放大因子

NOR Flash特有考量：

擦除粒度较小，通常以扇区为单位
写入放大因子通常较小(1.1-1.5)
适合代码存储，写入频率低

NAND Flash特有考量：

擦除粒度大，以块为单位
写入放大因子较大(2-15)，取决于控制器效率
需要考虑坏块率增长

2. 写入放大因子(WAF)的影响

写入放大因子在NAND和NOR Flash中的表现不同：

NOR Flash的WAF：

通常较小(1.1-1.5)
主要来源于代码更新和配置修改
随机写入影响较小

NAND Flash的WAF：

通常较大(2-15)
受垃圾回收、磨损均衡影响显著
随机小块写入会导致WAF急剧上升

不同应用场景的WAF差异：

使用场景	NAND WAF	NOR WAF	原因
固件存储	N/A	~1.1	NOR主要用于代码存储，很少更新
日志记录	~2-3	~1.2-1.5	顺序写入，NAND需要块擦除
数据库	~10-15	N/A	高度随机写入，NAND需频繁垃圾回收
文件系统	~4-6	~1.3-2	混合访问模式

3. 温度和数据保留时间的影响

温度和数据保留时间对NAND和NOR Flash都有显著影响，但影响程度不同：

温度调整因子(AT)：

存储温度	NAND Flash AT	NOR Flash AT
40°C (基准)	1	1
55°C	~6.4	~3.2
70°C	~35	~15
85°C	~171	~60

NOR Flash通常具有更好的高温稳定性，这也是其常用于汽车和工业应用的原因之一。

存储时间因子(STF)：

NAND Flash STF = 目标数据保留时间(月) / 12
NOR Flash STF = 目标数据保留时间(月) / 24

NOR Flash通常具有更长的数据保留能力。

4. 综合计算示例

NOR Flash示例：
以一个8MB NOR Flash为例，用于存储固件和配置数据，计算其寿命：

基准条件：40°C存储温度，5年数据保留，每月更新一次固件

每月写入量 = 1MB (固件更新)
每年写入量 = 12MB
NOR Flash擦写次数 = 100,000
STF = 60/24 = 2.5
调整后擦写次数 = 100,000/2.5 = 40,000
设备理论寿命 = 8MB × 40,000 / (12MB × 1.2) = 22,222年

实际上，其他因素会限制寿命，但NOR Flash的擦写耐久性不会成为瓶颈。

NAND Flash示例：
以一个64GB SLC NAND SSD为例，计算其在不同条件下的寿命：

基准条件：40°C存储温度，1年数据保留，顺序写入(WAF=2)

总写入数据量 = 64GB × 100,000次 / 2 = 3,200TB

恶劣条件：70°C存储温度，2年数据保留，混合写入(WAF=6)

总写入数据量 = 64GB × 100,000次 / (6 × 35 × 2) = 15.2TB

可见，在恶劣条件下，同一NAND设备的寿命可能缩短到原来的不到1%！

三、延长寿命的存储策略

1. 软件层面的优化策略

(1) NOR Flash优化策略

增量更新：只更新变化的代码段，而非整个固件
配置数据集中：将频繁变化的配置数据集中在特定扇区
磨损均衡：轮换使用不同扇区存储配置数据

// NOR Flash优化示例：增量更新
// 不良示例：更新整个固件
write_entire_firmware(new_firmware, FIRMWARE_SIZE);

// 优良示例：只更新变化的部分
for (int i = 0; i < FIRMWARE_BLOCKS; i++) {
    if (memcmp(current_firmware[i], new_firmware[i], BLOCK_SIZE) != 0) {
        erase_block(i);
        write_block(i, new_firmware[i], BLOCK_SIZE);
    }
}

(2) NAND Flash优化策略

批量写入：积累数据后批量写入，而非频繁小量写入
页对齐写入：按NAND页大小对齐数据写入
减少元数据更新：优化文件系统元数据结构

// NAND Flash优化示例：批量写入
// 不良示例：频繁小量写入
for (int i = 0; i < 1000; i++) {
    write_to_flash(small_data);
}

// 优良示例：批量写入
buffer_data(1000 * small_data);
write_to_flash(large_buffer);

(3) 文件系统选择

NOR Flash适用文件系统：

SPIFFS：适合小容量NOR Flash
LittleFS：更现代的NOR Flash文件系统，支持磨损均衡

NAND Flash适用文件系统：

JFFS2：早期NAND文件系统
UBIFS：专为NAND设计的现代文件系统
F2FS：针对SSD和eMMC优化的文件系统

这些文件系统都实现了日志结构化设计，通过追加写入而非原地更新来减少写入放大。

2. 硬件设计层面的策略

(1) NOR Flash硬件优化

双区域设计：实现A/B固件分区，支持安全更新和回滚
关键数据冗余：多位置存储关键配置数据
适当容量选择：选择比实际需求大的NOR Flash，支持更好的磨损分散

(2) NAND Flash硬件优化

过度配置(Over-provisioning)：预留部分容量不对用户可见
- 消费级SSD：通常7-15%过度配置
- 企业级SSD：通常28-100%过度配置
温度管理：
- 添加适当的散热设计
- 监控Flash温度，在高温时限制写入速度
混合存储策略：
- 引导代码：使用NOR Flash
- 操作系统：使用SLC NAND
- 用户数据：使用MLC/TLC NAND
