vtkLight 类简介

VTK 中用 vtkLight 代表现实场景中的灯光。灯光是三维渲染场景必备的要素，vtkRenderer会自动创建默认的灯光和相机。

vtkLight可以分为位置灯光（Positional Light，也叫聚光灯）和方向灯光（Direction Light）。 位置灯光是光源位置在渲染场景中的某个位置，可以指定灯光的衰减值、锥角等；方向灯光即光源位置在无穷远，可以认为光线是平行的，比如自然界中的太阳光。光源的位置和焦点的连线定义光线的方向，默认的vtkLight为方向灯光。

vtkLight 类常用方法

设置灯光颜色：

SetColor()

设置灯光位置：

SetPosition()

设置灯光焦点：

SetFocalPoint()

设置灯光强度：

SetIntensity()

打开或关闭对应灯光：

SetSwitch() // 设置灯光开还是关
SwitchOn()
SwitchOff()

实例

#include "VTKCamera.h"

#include <vtkConeSource.h>
#include <vtkSTLReader.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderer.h>
#include <vtkRenderWindow.h>
#include <vtkShrinkPolyData.h>
#include <vtkCamera.h>
#include <vtkLight.h>

VTKCamera::VTKCamera(QWidget *parent)
    : QMainWindow(parent)
{
    ui.setupUi(this);

	_pVTKWidget = new QVTKOpenGLNativeWidget();
	this->setCentralWidget(_pVTKWidget);
	// this->showMaximized();

	// 1. generate data
	vtkSmartPointer<vtkConeSource> cone = vtkSmartPointer<vtkConeSource>::New();
	cone->SetResolution(20);
	// or, read data
	// vtkSmartPointer<vtkSTLReader> reader = vtkSmartPointer<vtkSTLReader>::New();
	// reader->SetFileName("42400-IDGH.stl");

	// 2. filter
	vtkSmartPointer<vtkShrinkPolyData> shrink = vtkSmartPointer<vtkShrinkPolyData>::New();
	shrink->SetShrinkFactor(0.6);
	// 3. mapper
	vtkSmartPointer<vtkPolyDataMapper> mapper = vtkSmartPointer<vtkPolyDataMapper>::New();

	// 4. actor
	vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();

	// 5. renderer
	vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();
	renderer->SetBackground(0.3, 0.6, 0.3);

	// 6. connect
	// shrink->SetInputConnection(cone->GetOutputPort());
	// mapper->SetInputConnection(cone->GetOutputPort());
	mapper->SetInputConnection(cone->GetOutputPort());
	actor->SetMapper(mapper);
	renderer->AddActor(actor);

	vtkCamera* camera = renderer->GetActiveCamera();
	camera->SetFocalPoint(0, 0, 0); // 设置焦点，默认为 (0, 0, 0)
	camera->SetPosition(5, 0, 0); // 设置相机位置，默认为 (0, 0, 1)
	camera->SetViewUp(0, 1, 0); // 设置相机的朝上方向，默认为 (0, 1, 0)
	// camera->Zoom(0.5); // 缩放视角
	// camera->Elevation(60); // 垂直旋转相机

	vtkSmartPointer<vtkLight> light = vtkSmartPointer<vtkLight>::New();
	light->SetFocalPoint(camera->GetFocalPoint());
	light->SetPosition(0, 1, 0);
	light->SetColor(1, 0, 0);
	renderer->AddLight(light);

	this->_pVTKWidget->renderWindow()->AddRenderer(renderer);
	this->_pVTKWidget->renderWindow()->Render();
}

VTKCamera::~VTKCamera()
{}

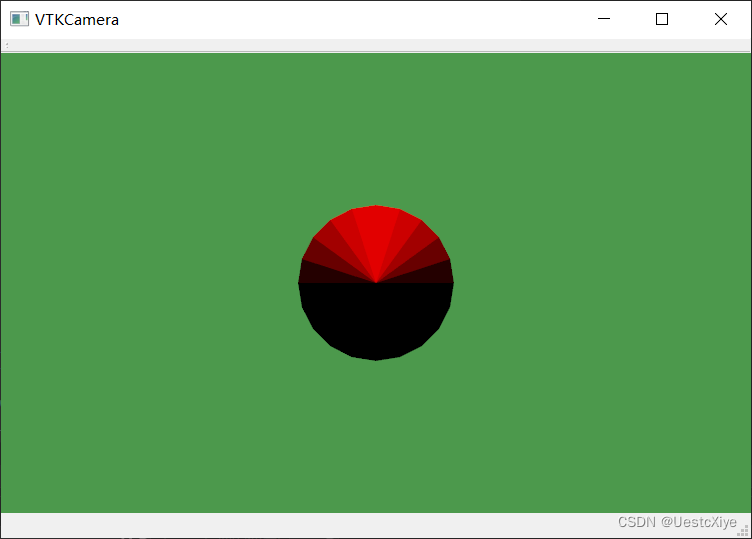

运行结果：
