计算机网络 | 体系结构

在这里插入图片描述

概念及功能

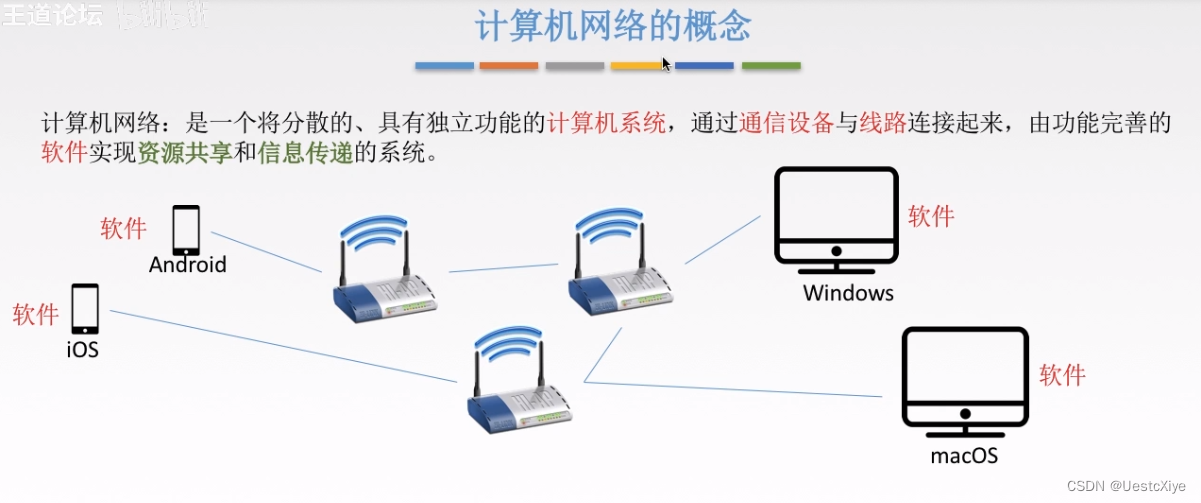

计算机网络简介

计算机网络是互连的、自治的计算机集合。

  • 互连性:互联互通、信息在链路上交换。
  • 自治性:没有主从关系。

在这里插入图片描述

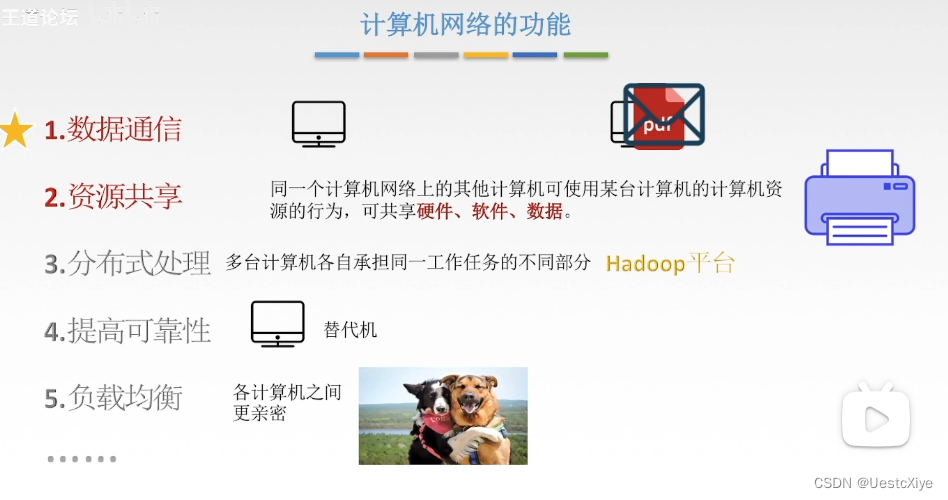

计算机网络的功能

  • 数据通信(连通性):最重要的功能
  • 资源共享:共享软件、硬件、数据等资源
  • 分布式处理:多台计算机各自承担同一份工作任务的不同部分,例如 Hadoop 平台
  • 提高可靠性:替代机
  • 负载均衡:分布式处理的效果
  • …

在这里插入图片描述

因特网发展阶段

略。

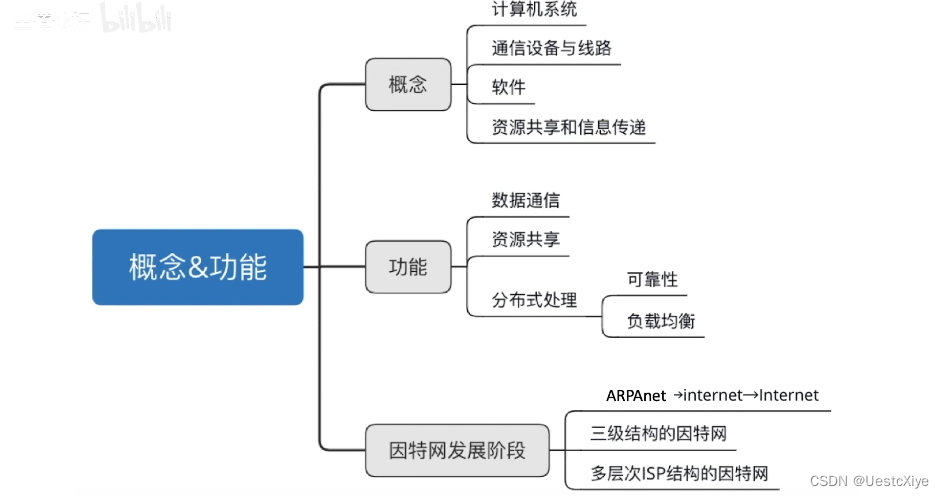

小结

在这里插入图片描述

组成与分类

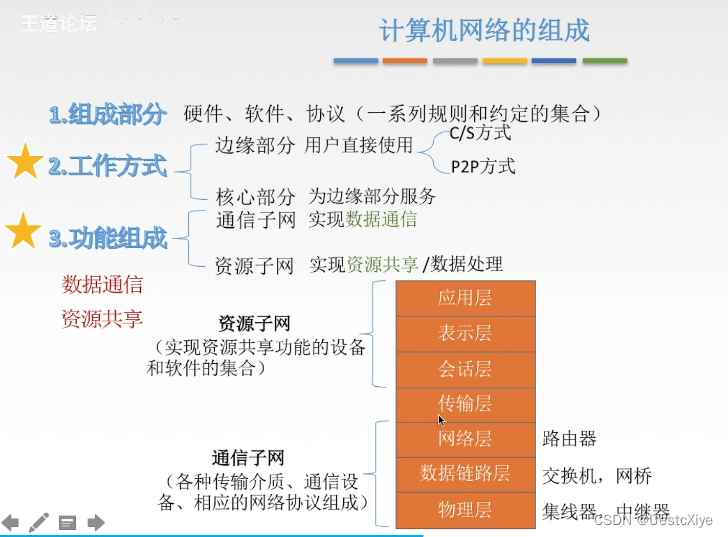

计算机网络的组成

在这里插入图片描述

一、按照组成部分来分

硬件 + 软件 + 协议(一系列规则和约定的集合)

二、按照工作方式来分

  • 边缘部分:用户直接使用
    • C/S 方式:客户端/服务端
    • B/S 方式:浏览器/服务端
    • P2P 方式
  • 核心部分:为边缘部分服务

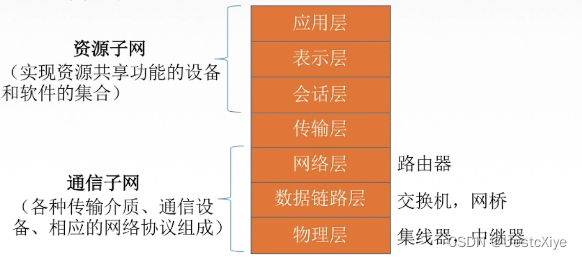

三、按照功能组成来分

  • 通信子网:用于实现数据通信
  • 资源子网:用于实现资源共享/数据处理

在这里插入图片描述

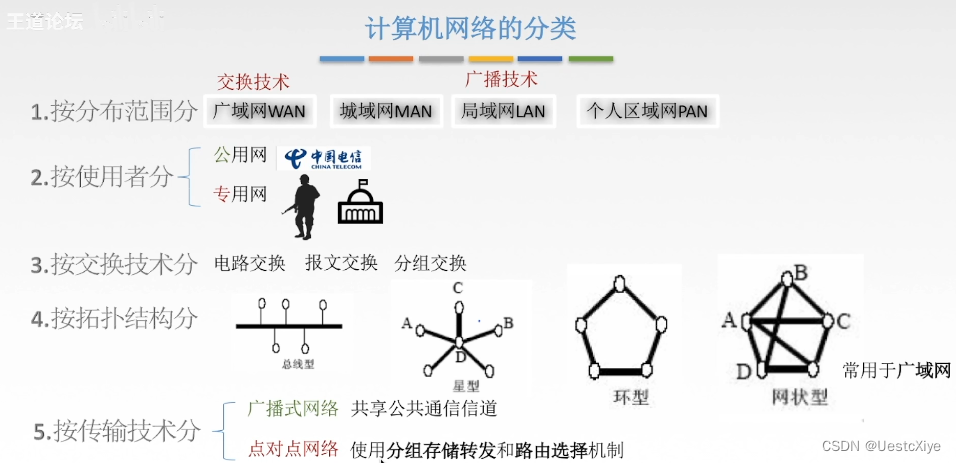

计算机网络的分类

在这里插入图片描述

一、按分布范围分类

  • 广域网 WAN:使用的是交换技术。
  • 城域网 MAN
  • 局域网 WAN:使用的是广播技术。
  • 个人区域网 PAN

二、按使用者分

  • 公用网:使用方如中国电信、中国移动提供的网络。
  • 专用网:使用方如国家单位、军队单位、公司内部使用的网络。

三、按交换技术分

  • 电路交换:建立连接-占用资源-释放连接,通话双方完全占用这条线路的资源。
  • 报文交换:也称存储-转发网络。整个报文先传送到相邻节点,全部存储后查找转发表,转发给下一个节点。
  • 分组交换:也称包交换网络。将报文分组,再存储转发。

四、按拓扑结果分

  • 总线型
  • 星型
  • 环型
  • 网状型 (常用于广域网)

五、按传输技术分

  • 广播式网络:共享公共通信信道。
  • 点对点网络:使用分组存储转发和路由选择机制。

六、按传输介质分

  • 有线网络
  • 无线网络

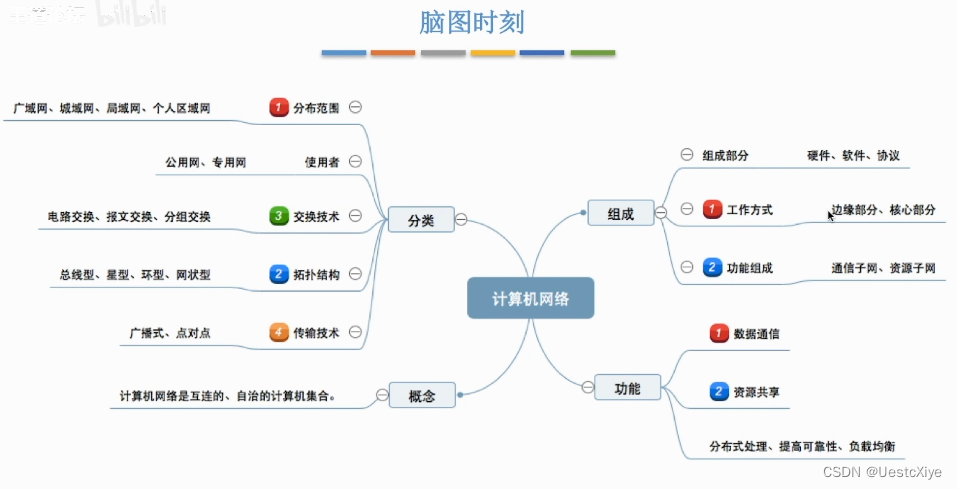

小结

在这里插入图片描述

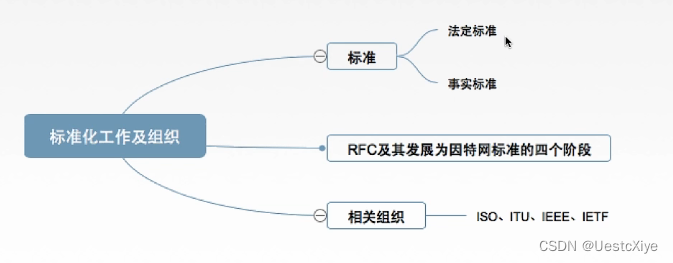

标准化工作及相关组织

在这里插入图片描述

速率相关性能指标

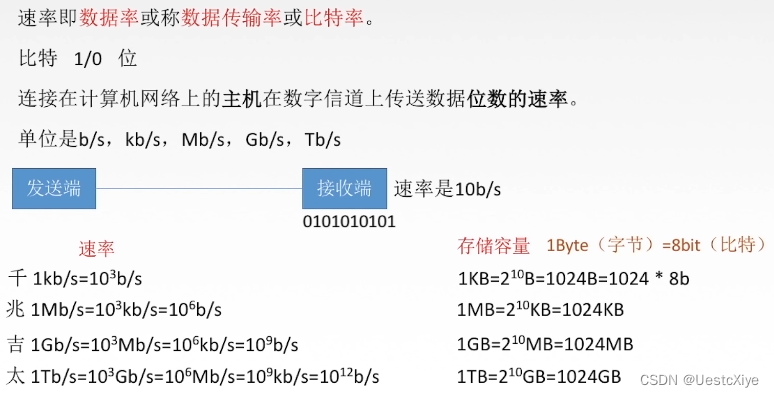

速率

在这里插入图片描述

定义:连接在计算机网络上的主机在数字信道上传送数据位数的速率。

单位:b/s、Kb/s、Mb/s、Tb/s

如果用字节表示,则是B/s、KB/s、MB/s、TB/s。

注:1Byte = 8Bit

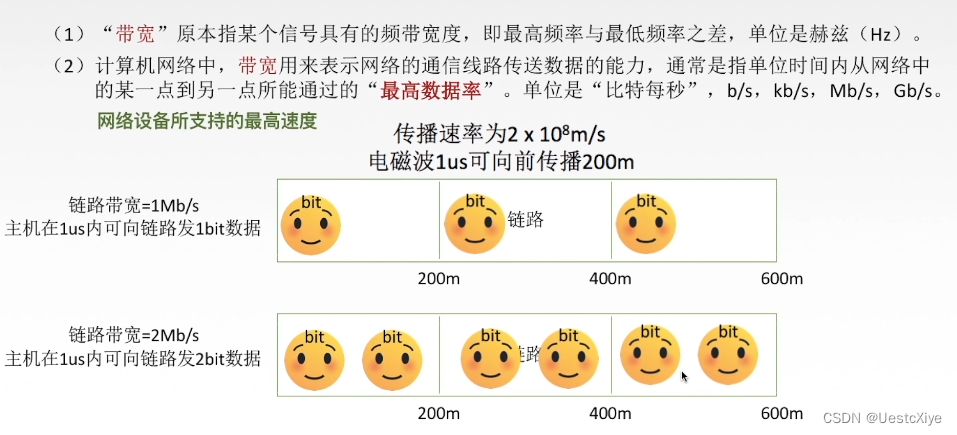

带宽

在这里插入图片描述

计算机网络中,带宽指的是网络设备所支持的最高速度,单位同速率,是理想条件下最高速率。

举例:假设链路带宽是1Mb/s,则表示单位时间内,能向链路中注入传输的最大数据量为1Mb。

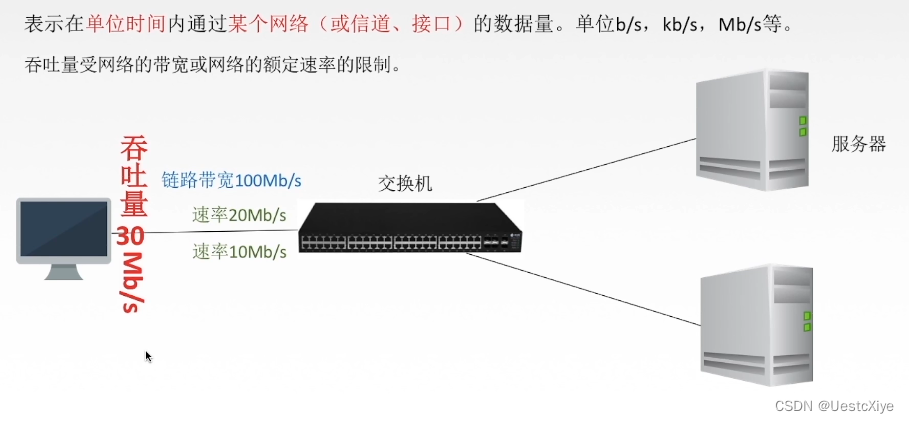

吞吐量

在这里插入图片描述

吞吐量是指单位时间内通过某个网络(或信道、接口)的数据总量。

单位:b/s、kb/s、Mb/s。

小结

速率 就是 实际网速,带宽 是 理论网速,吞吐量 是 一个或多个设备的综合速率。

实例:

1000M 宽带的路由器连着三部手机,每部手机都是 10Mb/s 的速率。

那么,速率就是 10Mb/s,带宽是宽带的 1000M,路由器吞吐量是 30Mb/s,即三者之和。

时延相关性能指标

时延

在这里插入图片描述

定义:数据(报文/分组/比特流)从网络(或链路)的一端传送到另一端所需要的时间,也叫延迟或迟延,单位是秒(s)。

时延包括四大类:

名称描述计算公式
传输时延(发送时延)数据从主机到信道上所用的时间发送的数据长度/发送速率
传播时延数据在信道上传播所花费的时间信道长度/电磁波在信道上传播的速率
排队时延数据在路由器前等待前面数据处理所用的时间无计算方式
处理时延数据在路由器中处理需求所用的时间无计算方式

示例:

  1. 求发送时延:
    假设传输数据为11111111110000000000,则数据长度就是20个比特位,假设信道带宽(发送速率)为10b/s,那么根据计算公式 发送的数据长度/发送速率,得到发送时延为:20/10=2s。

  2. 求传播时延:
    假设信道长度为500m,电磁波在该信道上的传播速率是10m/s ,那么根据计算公式,传播时延就等于: 信道长度/电磁波在信道上传播的速率=500/10=50s。

注意:使用高速链路(提高网速),只能减小发送时延,无法减小其他三个时延。

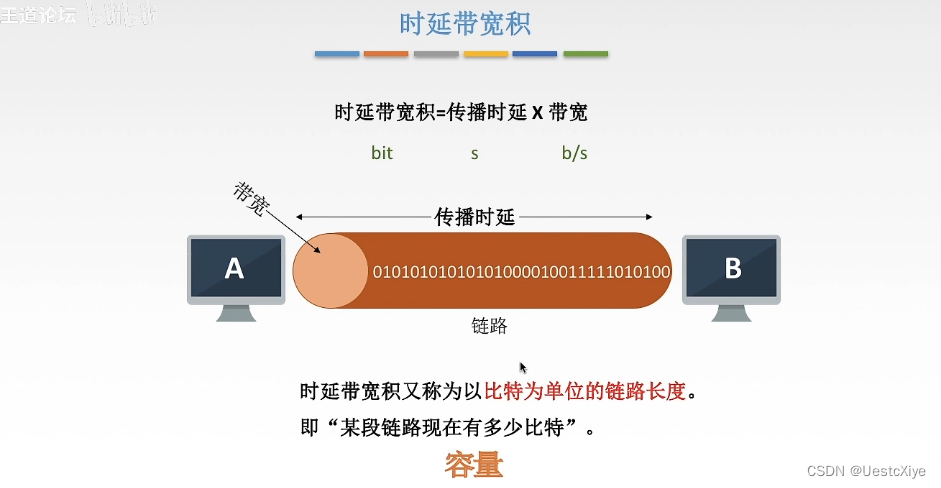

时延带宽积

在这里插入图片描述

计算公式:时延带宽积 = 传播时延 * 带宽

时延带宽积就是用于描述某段链路上现有多少比特位的数据,即数据容量。

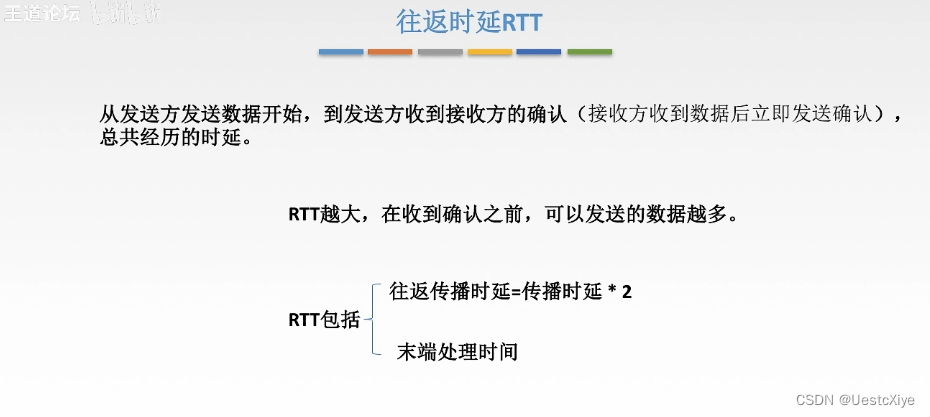

往返时延RTT

在这里插入图片描述

RTT定义:从发送方发送数据开始,到发送方收到接收方的确认(接收方收到数据后立即发送确认)为止所花费的时间。

RTT包括:传播时延 * 2 + 末端处理时间(有时可能直接忽略),由公式得出,RTT 不包括传输时延,其只代表在信道上的传播时延。

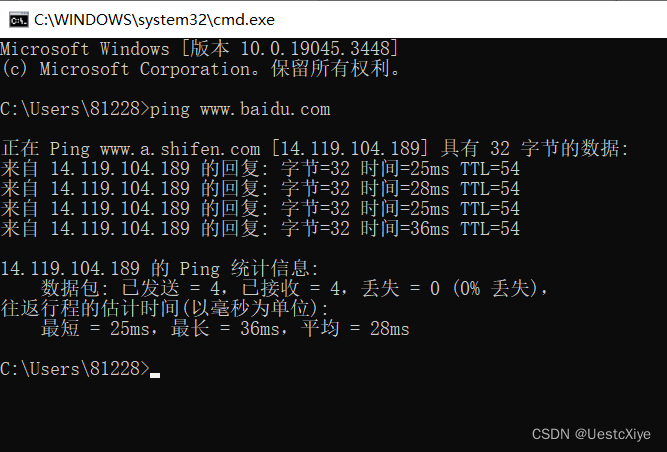

示例:

在这里插入图片描述

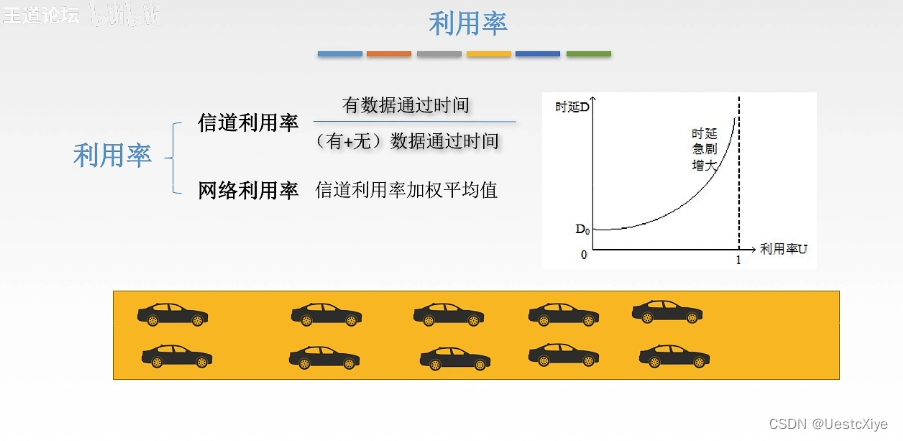

利用率

在这里插入图片描述

在计算机网络中,利用率分为两种:

  • 信道利用率
  • 网络利用率

计算公式:

信道利用率 = 有数据通过时间 / (有数据通过时间 + 无数据通过时间)

网络利用率 = 所有信道利用率加权求平均值

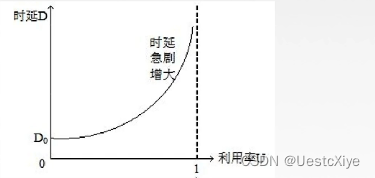

时延和利用率的关系图:

在这里插入图片描述

可以看出,利用率越高,延迟越大。利用率趋近于1时,时延急剧增大。

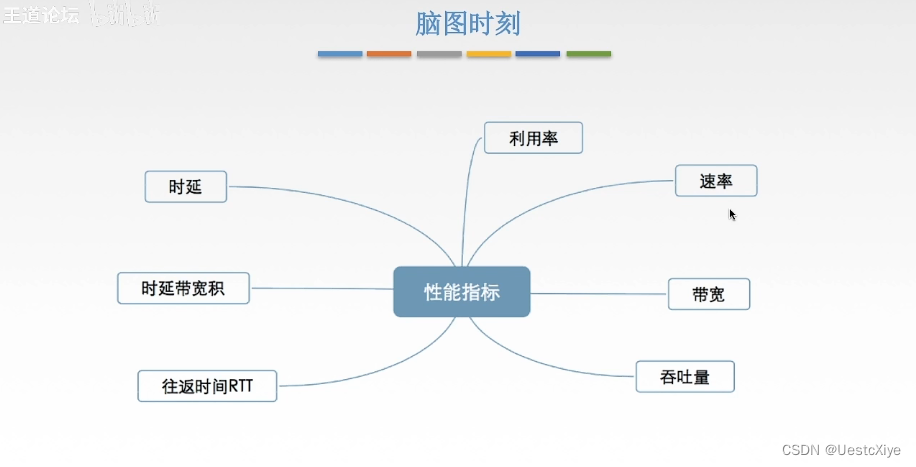

小结

在这里插入图片描述

分层结构

为什么要分层?

在这里插入图片描述

以发送文件为例,发送前要完成以下5个工作:

  1. 发起通信的计算机必须将数据通信的通路进行激活。
  2. 要告诉网络如何识别目的主机。
  3. 发起通信的计算机要查明目的主机是否开机,并且与网络连接正常。
  4. 发起通信的计算机要弄清楚,对方计算机中文件管理程序是否已经做好准备工作。
  5. 确保差错和意外可以解决。

这么多要考虑的问题,需要通过分层来将大问题拆分成小问题。

分层要做什么?

在这里插入图片描述

分层的基本原则:

  • 各层之间项目独立,每层只实现一种相对独立的功能。
  • 每层之间界面自然清晰,易于理解,相互交流尽可能少。
  • 结构上下可分割开,每层都采用最合适的技术来实现。
  • 保持下层对上层的独立性,上层单向使用下层提供的服务。
  • 整个分层结构应该能促进标准化工作。

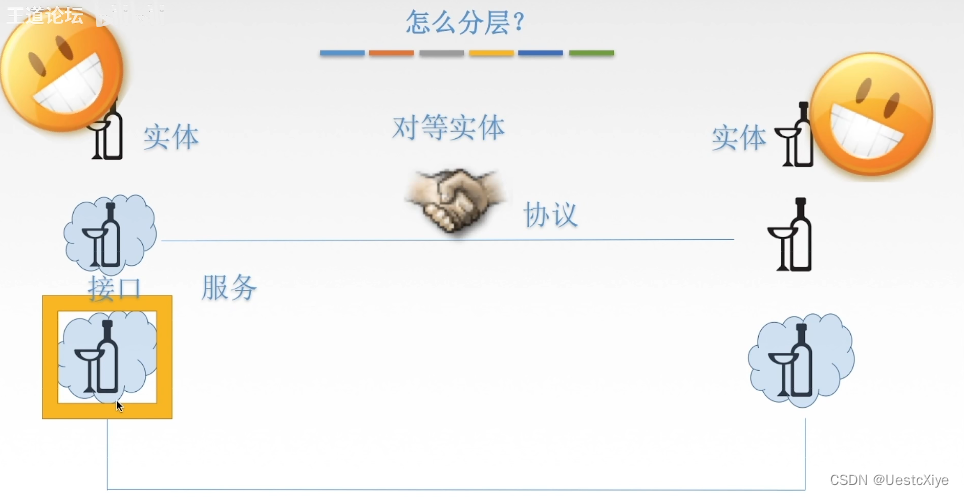

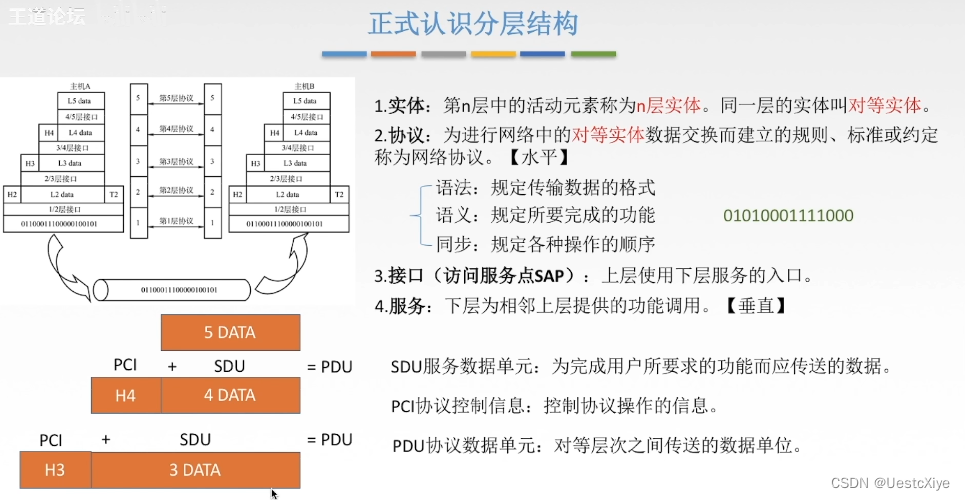

正确认识分层结构

实体:第 n 层中的活动元素称为 n 层实体,同一层的实体叫对等实体。

协议:为进行网络中的对等实体数据交换而建立的规则、标准或约定。包含语法、语义、同步。

接口(访问服务点SAP):上层使用下层服务的入口。

服务:下层为相邻上层提供的功能调用。

在这里插入图片描述

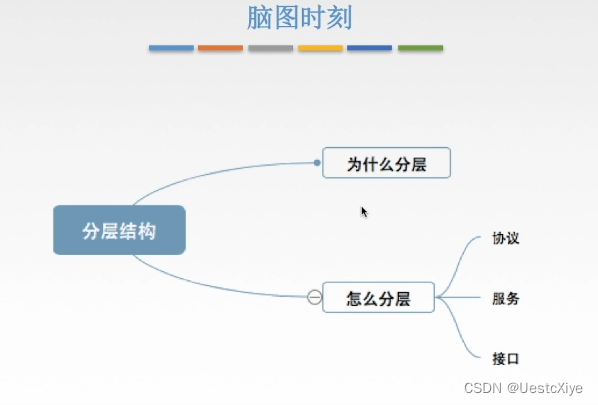

小结

在这里插入图片描述

  • 网络体系结构是从功能上描述计算机网络结构
  • 计算机网络体系结构简称为网络体系结构,是一个分层结构
  • 每层遵循某个(或某些)网络协议以完成本层功能
  • 计算机网络体系结构是计算机网络的各层及其协议的集合
  • 第 n 层在向第 n+1 层提供服务时,此服务不仅包含第 n 层本身的功能,还包含由下层服务提供的功能
  • 仅仅在相邻层间有接口,且所提供服务的具体体现细节对上一层完全屏蔽
  • 体系结构是抽象的,而现实是指能运行的一些软件和硬件

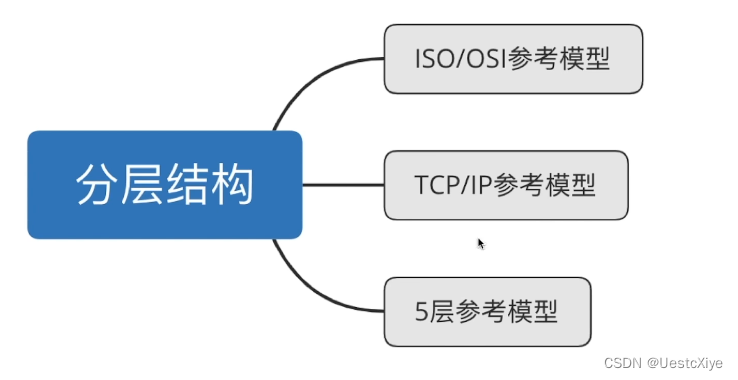

计算机网络分层结构参考模型

在这里插入图片描述

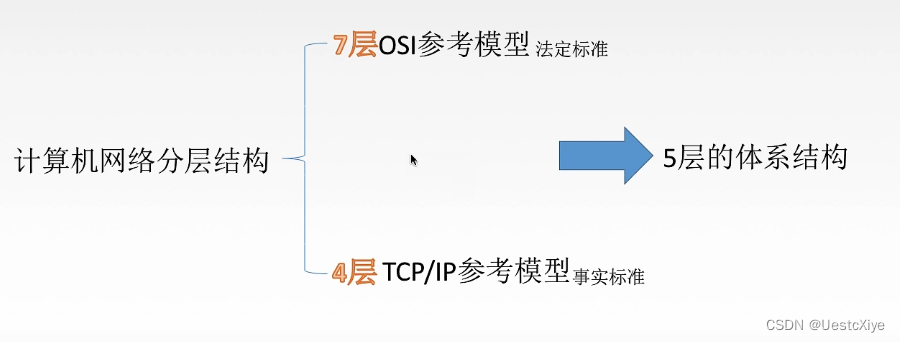

计算机网络分层结构分为两种:

  • 7层 OSI 参考模型(法定标准)
  • 4层 TCP/IP 参考模型(事实标准)

OSI 参考模型

计算机网络 | OSI 参考模型

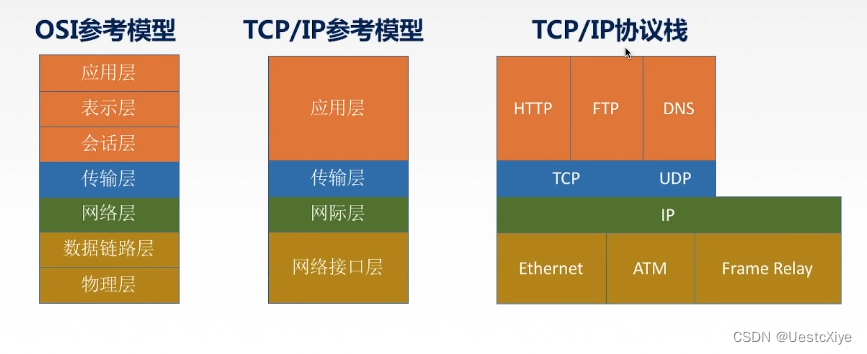

TCP/IP 参考模型

  • 应用层
  • 传输层
  • 网际层
  • 网络接口层

在这里插入图片描述

TCP/IP 参考模型和 OSI 参考模型相同点:

  • 二者都分层
  • 二者都基于独立的协议栈的概念
  • 二者都可以实现异构网络互联

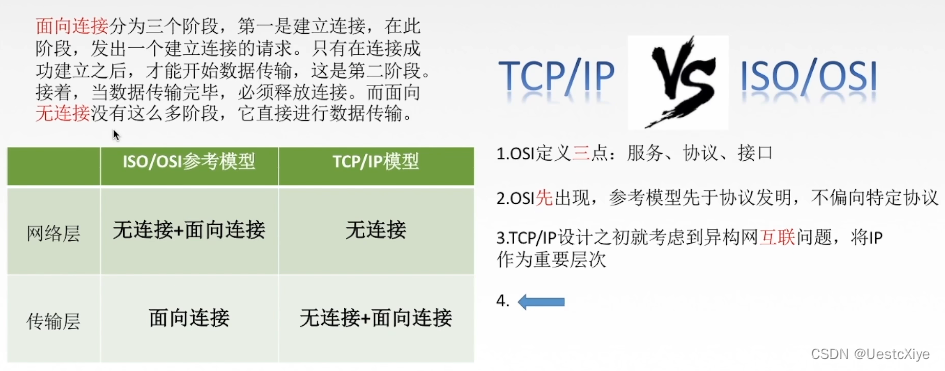

TCP/IP 参考模型和 OSI 参考模型不同点:

在这里插入图片描述

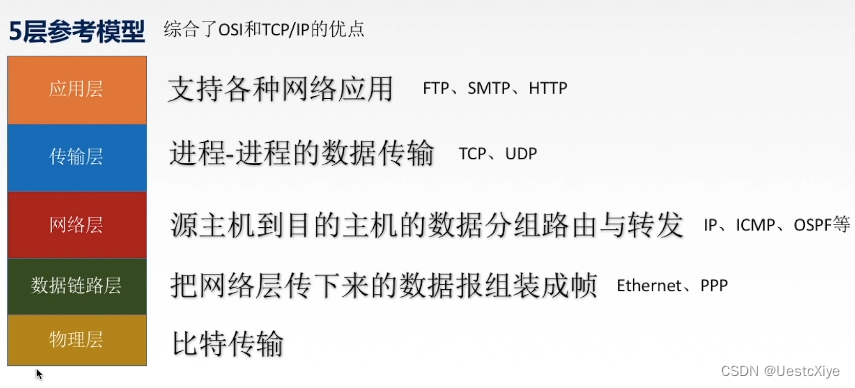

五层参考模型

五层参考模型综合了 OSI 和 TCP/IP 的优点。

在这里插入图片描述

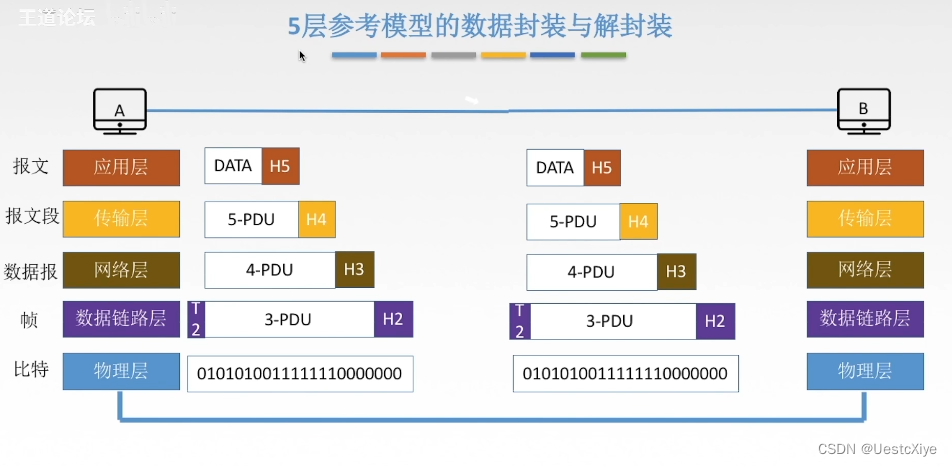

五层参考模型的数据封装和解封装:

在这里插入图片描述

小结

在这里插入图片描述

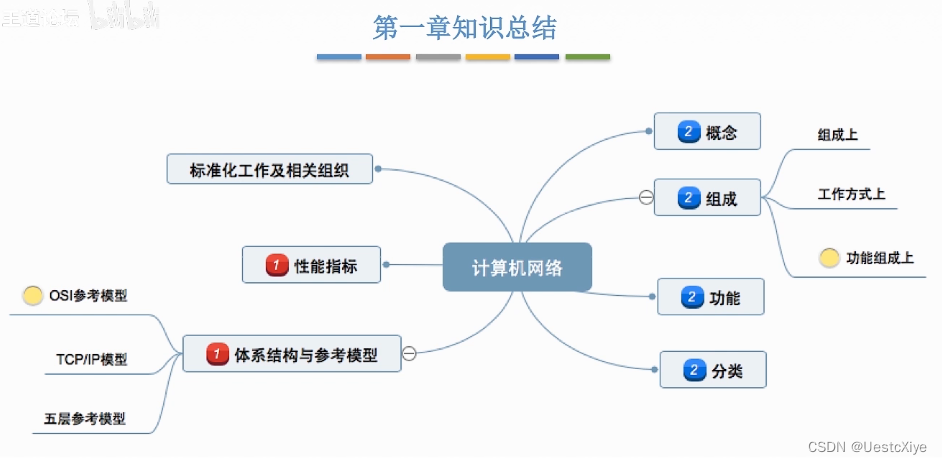

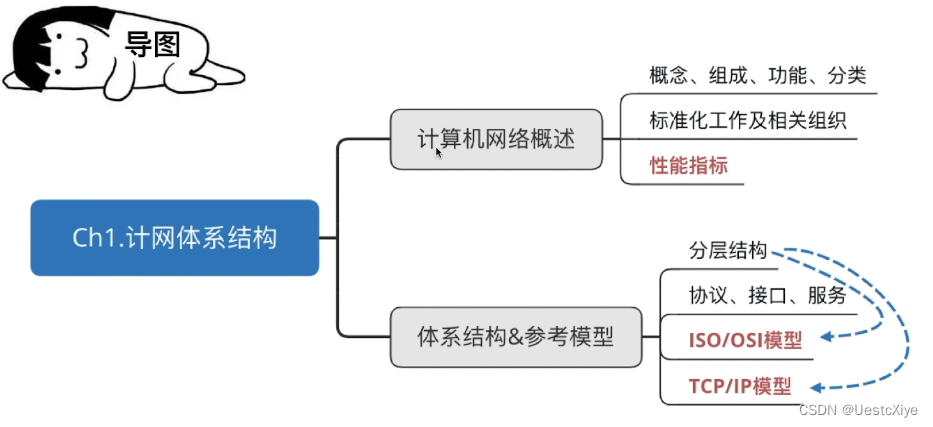

第1章总结

在这里插入图片描述
