FPGA学习记录_流水灯实验

最新推荐文章于 2023-07-10 20:52:44 发布
原创 最新推荐文章于 2023-07-10 20:52:44 发布 · 2.4k 阅读 · 19 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文记录了使用FPGA进行流水灯实验的过程，包括实验内容、硬件电路设计和程序设计。实验目标是让四个LED以0.5秒间隔顺序亮灭，通过计数器实现定时。硬件部分，LED通过限流电阻与FPGA连接，低电平点亮。程序设计中，计数器在达到25_000_000次时清零并触发LED状态右移，实现流水效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

         流水灯实验作为一个经典的入门实验，其地位堪比编程界的 “ Hello World ” 。对于许多同学来说，流水灯都是他们在硬件上观察到的第一个实验现象。流水灯是指多个LED灯按照一定的时间间隔，顺序点亮并熄灭，周而复始形成流水效果。本文我将记录我学习使用FPGA做流水灯实验的过程。

1 实验内容

        本次实验的内容就是使开发板上的四个LED灯以0.5秒的间隔按顺序亮灭，循环往复从而产生流水的效果。

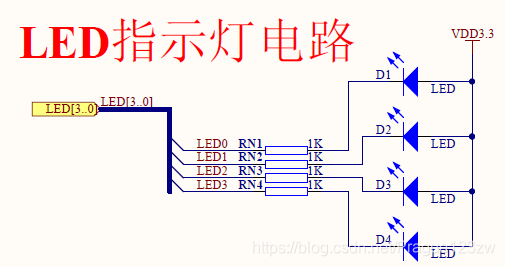

2 硬件电路设计
