虚拟化第三天-2-linux bridge vlan、网卡bond（绑定）

Linux Bridge网桥

网络虚拟化是虚拟化技术中最复杂的部分，也是非常重要的资源。
之前我们创建了一个名为br0的linux-bridge网桥，如果在此网桥上新建一台vm，如下图：

VM2 的虚拟网卡 vnet1 也连接到了 br0 上。 现在 VM1 和 VM2 之间可以通信，同时 VM1 和 VM2 也都可以与外网通信。

Linux Bridge网桥管理

#brctl show 查看网桥连接
addbr 添加网桥
delbr 删除网桥
addif 添加接口
delif 删除接口

#vent0是虚机的网卡

vlan介绍

LAN 表示 Local Area Network，本地局域网，通常使用 Hub 和 Switch 来连接 LAN 中的计算机。一般来说，两台计算机连入同一个 Hub 或者 Switch时，它们就在同一个 LAN 中。

一个 LAN 表示一个广播域。 其含义是：LAN 中的所有成员都会收到任意一个成员发出的广播包。

VLAN 表示 Virtual LAN。一个带有 VLAN 功能的switch 能够将自己的端口划分出多个 LAN。计算机发出的广播包可以被同一个 LAN 中其他计算机收到，但位于其他 LAN 的计算机则无法收到。 简单地说，VLAN 将一个交换机分成
了多个交换机，限制了广播的范围，在二层将计算机隔离到不同的 VLAN 中。

比方说，有两组机器，Group A 和 B，我们想配置成 Group A 中的机器可以相互访问，Group B 中的机器也可以相互访问，但是 A 和 B 中的机器无法互相访问。 一种方法是使用两个交换机，A 和 B 分别接到一个交换机。 另一种方法是使用一个带VLAN 功能的交换机，将 A 和 B 的机器分别放到不同的 VLAN 中。

VLAN 的隔离是二层上的隔离，A 和 B 无法相互访问指的是二层广播包（比如 arp）无法跨越 VLAN 的边界。但在三层上（比如IP）是可以通过路由器让A 和 B 互通的。

现在的交换机几乎都是支持 VLAN 的。 通常交换机的端口有两种配置模式：Access 和 Trunk。如下图
access：一个vlan通过
trunk：多个vlan通过
两个交换机连接（集连）时需要使用trunk

Access 口
这些端口被打上了 VLAN 的标签，表明该端口属于哪个 VLAN。 不同 VLAN用 VLAN ID 来区分，VLAN ID 的 范围是 1-4096。 Access 口都是直接与计算机网卡相连的，这样从该网卡出来的数据包流入 Access 口后就被打上了所在 VLAN 的标签。 Access 口只能属于一个 VLAN。

Trunk 口
假设有两个交换机 A 和 B。 A 上有 VLAN1（红）、VLAN2（黄）、VLAN3（蓝）；B 上也有 VLAN1、2、3，那如何让 AB 上相同 VLAN 之间能够通信呢？

办法是将 A 和 B 连起来，而且连接 A 和 B 的端口要允许 VLAN1、2、3 三个VLAN 的数据都能够通过。这样的端口就是Trunk口了。 VLAN1, 2, 3 的数据包在通过 Trunk 口到达对方交换机的过程中始终带着自己的 VLAN 标签 。

Linux Bridge实现Vlan原理

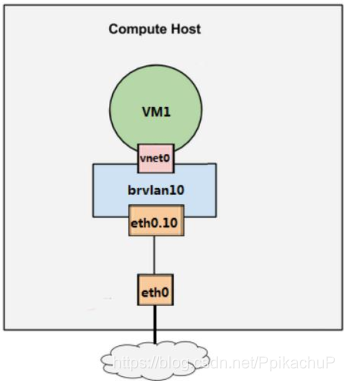

KVM 虚拟化环境下实现 VLAN 架构，如下图eth0 是宿主机上的物理网卡，有一个命名为 eth0.10 的子设备与之相连。 eth0.10就是 VLAN 设备了，其 VLAN ID 就是VLAN 10。 eth0.10 挂在命名为brvlan10 的 Linux Bridge 上，虚机VM1 的虚拟网卡 vent0 也挂在brvlan10 上。

这样的配置其效果就是： 宿主机用软件实现了一个交换机（当然是虚拟的），上面定义了一个 VLAN10。 eth0.10，brvlan10 和 vnet0 都分别接到VLAN10 的 Access口上。而 eth0 就是一个 Trunk 口。VM1 通过 vnet0发出来的数据包会被打上 VLAN10 的标签。

eth0.10 的作用是：定义了 VLAN10
brvlan10 的作用是：Bridge 上的其他网络设备自动加入到 VLAN10 中

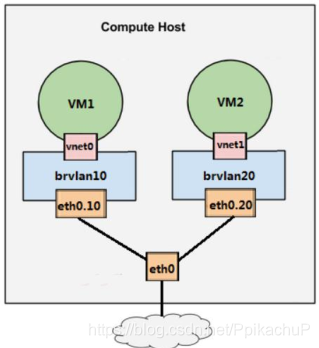

增加一个 VLAN20，如下图
这样虚拟交换机就有两个 VLAN 了，VM1和 VM2 分别属于 VLAN10 和 VLAN20。对于新创建的虚机，只需要将其虚拟网卡放入相应的 Bridge，就能控制其所属的 VLAN。VLAN 设备总是以母子关系出现，母子设备之间是一对多的关系。 一个母设备（eth0）可以有多个子设备（eth0.10，eth0.20 ……），而一个子设备只有一个母设备。

Linux Bridge实现Vlan

（1）查看核心是否提供VLAN 功能，执行

#dmesg | grep -i 802

或者检查/proc/net/vlan目录是否存在。如果沒有提供VLAN 功能，/proc/net/vlan目录是不存在的。

如果8021q模块没有载入系统，则可以通过使用modprobe模组命令载入802.1q模组，並且利用lsmod命令确认模组是否已经载入到核心内。

#modprobe 8021q
#lsmod | grep 8021q

（2）安装查看用于查看Vlan配置的工具————vconfig
提前装备好vconfig-1.9-16.el7.x86_64.rpm

链接：https://pan.baidu.com/s/1JVocAHjZxWlDcN_NbmK-zQ
提取码：6aqt

#rpm -ivh vconfig-1.9-16.el7.x86_64.rpm
或
#yum -y localinstall vconfig-1.9-16.el7.x86_64.rpm
区别：yum localinstall 解决安装包的依赖关系

（3）创建vlan接口
创建vlan接口前，在设备上添加一块网卡ens36，

手动添加配置文件
设置BOOTPROTO=static

基于网卡ens36建立vlan10，vlan20接口：ens36.10，ens36.20：

#vconfig add ens36 10
#vconfig add ens36 20

创建ens36.10 ens36.20配置文件

#vim ifcfg-ens36.10

VLAN=yes
TYPE=vlan
PHYSDEV=ens36
VLAN_ID=10
NAME=ens36.10
ONBOOT=yes
ZONE=trusted
DEVICE=ens36.10
BRIDGE=brvlan-10

#vim ifcfg-ens36.20

VLAN=yes
TYPE=vlan
PHYSDEV=ens36
VLAN_ID=20
NAME=ens36.20
ONBOOT=yes
ZONE=trusted
DEVICE=ens36.20
BRIDGE=brvlan-20

（4）分别建立网桥brvlan-10，brvlan-20

#brctl addbr brvlan-10
#brctl addbr brvlan-20

（5）
编辑网桥brvlan-10配置文件：

#vim ifcfg-brvlan-10

TYPE=bridge
BOOTPROTO=static
NAME=brvlan-10
DEVICE=brvlan-10
ONBOOT=yes

编辑网桥brvlan-20配置文件：

#vim ifcfg-brvlan-20

TYPE=bridge
BOOTPROTO=static
NAME=brvlan-20
DEVICE=brvlan-20
ONBOOT=yes

（6）将网桥brvlan-10接到网口ens36.10，brvlan-20接到网口ens36.20

#brctl addif brvlan-10 ens36.10
#brctl addif brvlan-20 ens36.20

（7）重新启动网络服务

#systemctl restart network

测试：
准备2台虚机
在 virt-manager 中将 VM1和VM2的虚拟网卡挂到 brvlan-10 上
启动VM1，VM2
手动配置为静态ip
vm1 192.168.146.11
vm2 192.168.146.12

vm1
#ping 192.168.146.12

把VM2的虚拟网卡挂到 brvlan-20 上

vm1
#ping 192.168.146.12

把VM1的虚拟网卡挂到 brvlan-20 上

vm1
#ping 192.168.146.12

验证vlan的联通性和隔离性

删除

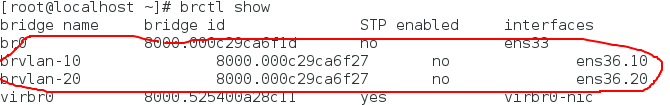

#brctl show

#brctl delif brvlan-10 ens36.10
#brctl delif brvlan-20 ens36.20
删除brvlan-10、brvlan-20

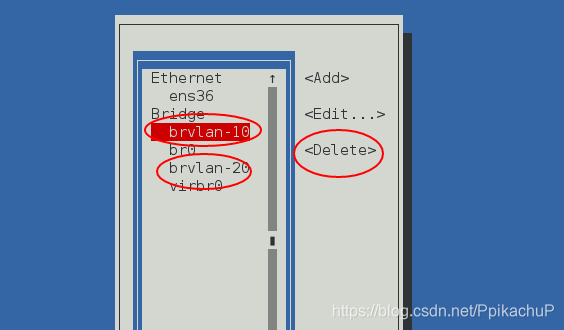

#nmtui

删除接口
#vconfig rem ens36.10
#vconfig rem ens36.20

#systemctl restart network

网卡配置bond（绑定）

网卡bond（绑定），也称作网卡捆绑。就是将两个或者更多的物理网卡绑定成一个虚拟网卡。网卡是通过把多张网卡绑定为一个逻辑网卡，实现本地网卡的冗余，带宽扩容和负载均衡，在应用部署中是一种常用的技术。

多网卡绑定实际上需要提供一个额外的软件的bond驱动程序实现。通过驱动程序可以将多块网卡屏蔽。对TCP/IP协议层只存在一个Bond网卡，在Bond程序中实现网络流量的负载均衡，即将一个网络请求重定位到不同的网卡上，来提高总体网络的可用性。

网卡绑定的目的：
1.提高网卡的吞吐量。
2.增强网络的高可用，同时也能实现负载均衡。

网卡配置 bond （绑定）bond模式：

（1）Mode=0(balance-rr) 表示负载分担round-robin，平衡轮询策略，具有负载平衡和容错功能
bond的网卡MAC为当前活动的网卡的MAC地址，需要交换机设置聚合模式，将多个网卡绑定为一条
链路。

（2）Mode=1(active-backup) 表示主备模式，具有容错功能，只有一块网卡是active,另外一块是
备的standby，这时如果交换机配的是捆绑，将不能正常工作，因为交换机往两块网卡发包，有一半包
是丢弃的。

（3）Mode=2(balance-xor) 表示XOR Hash负载分担（异或平衡策略），具有负载平衡和容错功能
每个slave接口传输每个数据包和交换机的聚合强制不协商方式配合。（需要xmit_hash_policy）。

（4）Mode=3(broadcast) 表示所有包从所有interface发出，广播策略，具有容错能力，这个不均
衡，只有冗余机制…和交换机的聚合强制不协商方式配合。

（5）Mode=4(802.3ad) 表示支持802.3ad协议（IEEE802.3ad 动态链接聚合） 和交换机的聚合
LACP方式配合（需要xmit_hash_policy）。

（6）Mode=5(balance-tlb) 适配器传输负载均衡，并行发送，无法并行接收，解决了数据发送的瓶
颈。 是根据每个slave的负载情况选择slave进行发送，接收时使用当前轮到的slave。

（7）Mode=6(balance-alb) 在5的tlb基础上增加了rlb。适配器负载均衡模式并行发送，并行接收
数据包。

5和6不需要交换机端的设置，网卡能自动聚合。4需要支持802.3ad。0，2和3理论上需要静态聚合方式，但实测中0可以通过mac地址欺骗的方式在交换机不设置的情况下不太均衡地进行接收。

常用的有三种
mode=0：平衡负载模式，有自动备援，但需要”Switch”支援及设定。
mode=1：自动备援模式，其中一条线若断线，其他线路将会自动备援。
mode=6：平衡负载模式，有自动备援，不必”Switch”支援及设定。

配置bond

添加4块网卡：ens36、ens37、ens38、ens39
添加配置文件
#vim /etc/sysconfig/network-scripts/ens3*（*代表6、7、8、9）

TYPE=Ethernet
BOOTPROTO=dhcp
ONBOOT=yes
NAME=ens3*
DEVICE=ens3*

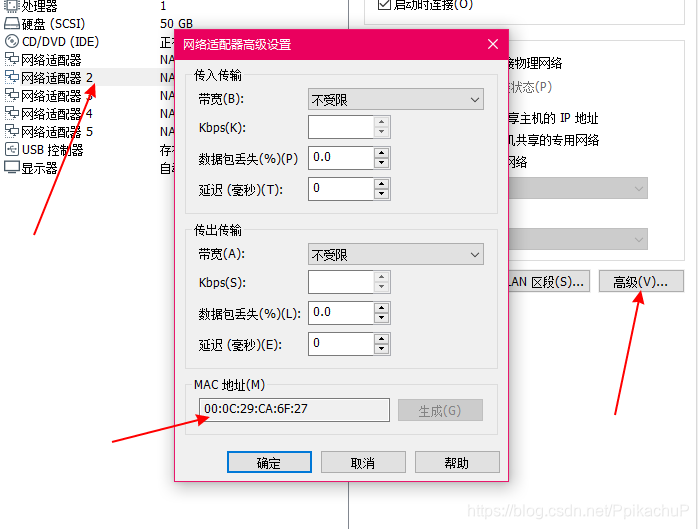

HWADDR=（网卡mac地址）

#systemctl restart network
首先载入bond模块：
#modprobe bonding

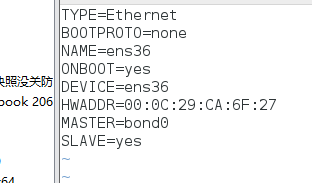

1，修改ens36、ens37、ens38、ens39的配置文件
BOOTPROTO设置为none
添加
MASTER=bond0（名字自定义）
SLAVE=yes

2，配置bond0

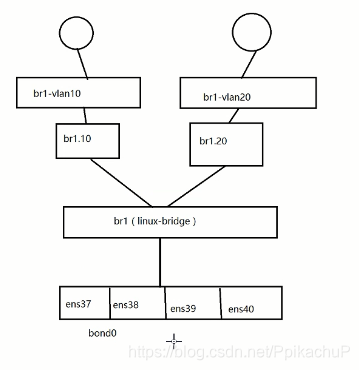

结构拓扑图

#vim /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0
TYPE=Bond
NAME=bond0
BONDING_MASTER=yes
BOOTPROTO=static
USERCTL=no
ONBOOT=yes
#IPADDR=
#PREFIX=24
#GATEWAY=
BONDING_OPTS="mode=6 miimon=100"
BRIDGE=br1

==因为要将bond0桥接到br1，所以不需要配置ip==

3，创建网桥br1

#vim /etc/sysconfig/network-scripts/ifcfg-br1

TYPE=Bridge
DEVICE=br1
ONBOOT=yes
BOOTPROTO=static
NAME=br1

网卡配置bond+vlan

（1）创建bond0，并创建配置文件
（2）将bond0桥接到br1，并创建br1配置文件，重启网络服务
（3）在br1上，创建虚拟vlan网口：br1.10，br1.20，并创建配置文件

#vconfig add br1 10
#vconfig add br1 20

#vim /etc/sysconfig/network-scripts/ifcfg-br1.10

VLAN=yes
TYPE=vlan
PHYSDEV=br1
VLAN_ID=10
NAME=br1.10
ONBOOT=yes
ZONE=trusted
DEVICE=br1.10
BRIDGE=brvlan-10

同样创建ifcfg-br1.20
注意
PHYSDEV=br1
而不是br2

（4）创建brvlan-10，brvlan-20，并创建配置文件

#brctl addbr brvlan-10
#brctl addbr brvlan-20
#brctl show

#vim /etc/sysconfig/network-scripts/ifcfg-brvlan-10

TYPE=bridge
BOOTPROTO=static
NAME=brvlan-10
DEVICE=brvlan-10
ONBOOT=yes

同样创建brvlan-10

（5）将网桥与虚拟vlan网口连接

#brctl addif brvlan-10 br1.10
#brctl addif brvlan-20 br1.20

（6）重启网络服务

测试
