【即插即用网络结构专题】CBAM：一种空间和通道混合注意力机制卷积模块

该论文提出了一种卷积块注意力模块（CBAM），这是一种轻量级且通用的注意力模块，可无缝集成到任意 CNN 架构中，通过通道注意力和空间注意力两个子模块顺序推断注意力图，对中间特征图进行自适应特征优化，仅带来可忽略的参数与计算开销且支持端到端训练。。
参考资料如下：
[1]. 论文地址

---

一、研究背景

CNN 性能优化现状：传统 CNN 性能提升主要依赖三大维度 —— 深度（如 ResNet）、宽度（如 WideResNet），但需探索注意力机制这一全新优化方向。
注意力机制价值：模拟人类视觉系统，通过 “聚焦重要特征、抑制冗余信息” 提升特征表示能力，需同时考虑 “关注什么（通道维度）” 和 “关注哪里（空间维度）”。
研究目标：设计轻量级、通用的卷积块注意力模块（CBAM），无缝集成到任意 CNN 中，以可忽略的开销实现端到端训练，并在多任务中验证性能提升。

二、方法

本文提出的卷积块注意力模块（Convolutional Block Attention Module, CBAM），是一种为前馈卷积神经网络（CNN）设计的轻量级、通用注意力模块，核心目标是通过自适应特征优化提升模型表示能力——即聚焦重要特征、抑制冗余信息，且能无缝集成到任意CNN架构中，仅带来可忽略的参数与计算开销，支持端到端训练。其方法设计围绕“通道注意力”与“空间注意力”两大维度展开，通过顺序协作实现对中间特征图的精准优化。

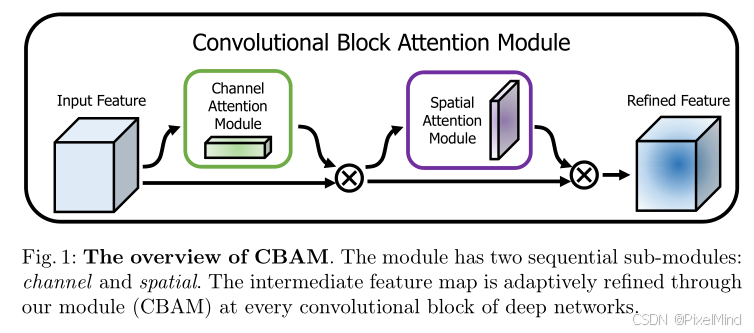

1. CBAM的核心设计逻辑

CBAM的输入为CNN中的中间特征图$F\in {\mathbb{R}}^{C\times H\times W}$（其中C为通道数，H、W分别为特征图的高度与宽度）。模块通过两步顺序操作生成注意力图：

1. 先计算通道注意力图$M_c\in {\mathbb{R}}^{C\times 1\times 1}$：聚焦“哪些通道的特征更重要”（即“关注什么”），通过压缩空间维度、利用通道间关系生成通道级权重；
2. 再计算空间注意力图$M_s\in {\mathbb{R}}^{1\times H\times W}$：聚焦“特征图中哪些空间位置更重要”（即“关注哪里”），通过压缩通道维度、利用空间间关系生成空间级权重；

最终，通过元素乘法（⊗） 将注意力权重与输入特征图融合，得到优化后的特征图(F’')，完整计算流程可表示为：
$$\begin{array}{rl}{F}^{\prime }& =M_c(F)\otimes F,\\ F^{\prime \prime }& =M_s(F^{\prime })\otimes F^{\prime },\end{array}$$
其中$F^{\prime }$为通道优化后的中间特征图，$F^{\prime \prime }$为最终输出；乘法过程中，通道注意力权重会沿空间维度广播，空间注意力权重会沿通道维度广播，确保维度匹配。

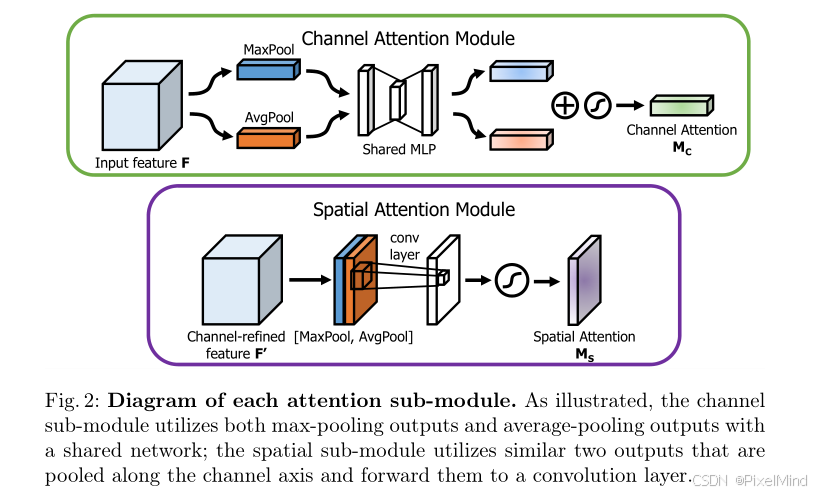

2. 通道注意力子模块（Channel Attention Module）

通道注意力的核心是利用特征图的通道间关系，为每个通道分配自适应权重——由于每个通道可视为一个“特征检测器”（如检测边缘、纹理、目标部件等），该模块需筛选出对当前任务更有价值的通道特征。

2.1 设计细节

通道注意力通过“空间信息聚合→共享网络处理→权重生成”三步实现，关键创新在于同时使用平均池化与最大池化聚合空间信息，而非仅依赖单一池化（如SE模块仅用平均池化），具体步骤如下：

• 步骤1：空间信息聚合
  对输入特征图$F$分别执行全局平均池化（Global Average Pooling） 和全局最大池化（Global Max Pooling），将二维空间特征（$H\times W$）压缩为一维通道描述符：

  • 平均池化输出$F_{avg}^c\in {\mathbb{R}}^{C\times 1\times 1}$：捕捉通道的全局统计信息，反映特征在空间上的整体分布；
  • 最大池化输出$F_{max}^c\in {\mathbb{R}}^{C\times 1\times 1}$：捕捉通道的局部显著特征，反映特征中最突出的空间响应（如目标边缘、关键部件）；
    实验证明，二者结合能互补捕捉更全面的空间信息，生成更精细的通道权重。

• 步骤2：共享MLP处理
  将$F_{avg}^c$和$F_{max}^c$输入一个共享的多层感知机（MLP），以减少参数开销。该MLP包含1个隐藏层和1个输出层：

  • 隐藏层：维度为${\mathbb{R}}^{C/r\times 1\times 1}$（$r$为“缩减比”，默认设为16），通过ReLU激活函数引入非线性；
  • 输出层：维度还原为${\mathbb{R}}^{C\times 1\times 1}$，无激活函数；
    共享MLP的权重（$W_0\in {\mathbb{R}}^{C/r\times C}$、$W_1\in {\mathbb{R}}^{C\times C/r}$）对两个池化结果通用，避免参数冗余。

• 步骤3：通道注意力权重生成
  对MLP输出的两个通道描述符执行元素求和，再通过Sigmoid函数将结果归一化到[0,1]区间，最终得到通道注意力图$M_c(F)$，公式为：
  $$M_c(F)=\sigma \left(W_1\left(W_0(F_{avg}^c)\right)+W_1\left(W_0(F_{max}^c)\right)\right),$$
  其中$\sigma$表示Sigmoid函数，求和操作融合了平均池化与最大池化的信息，Sigmoid确保权重为合理的概率值。

2.2 核心优势

相比仅用平均池化的SE模块（Squeeze-and-Excitation），通道注意力子模块通过“双池化+共享MLP”设计，在无额外参数开销的前提下，能捕捉更全面的通道特征信息——平均池化提供全局上下文，最大池化补充局部显著特征，二者结合使通道权重分配更精准。

2.空间注意力子模块（Spatial Attention Module）

空间注意力的核心是利用特征图的空间间关系，为每个空间位置分配自适应权重——与通道注意力互补，该模块需定位特征图中“对任务更有价值的空间区域”（如目标物体所在位置），抑制背景噪声区域的干扰。

2.1. 设计细节

空间注意力通过“通道信息聚合→卷积特征提取→权重生成”三步实现，设计逻辑与通道注意力对称，关键创新在于沿通道轴双池化+大核卷积，具体步骤如下：

• 步骤1：通道信息聚合
  对通道优化后的特征图$F^{\prime }$（即$M_c(F)\otimes F$），沿通道轴分别执行平均池化和最大池化，将三维特征（$C\times H\times W$）压缩为二维空间描述符：

  • 平均池化输出$F_{avg}^s\in {\mathbb{R}}^{1\times H\times W}$：对每个空间位置，平均所有通道的响应，反映该位置的全局通道贡献；
  • 最大池化输出$F_{max}^s\in {\mathbb{R}}^{1\times H\times W}$：对每个空间位置，取所有通道的最大响应，反映该位置的显著通道贡献；
    将两个描述符沿通道维度拼接，得到${\mathbb{R}}^{2\times H\times W}$的融合特征（2个通道分别对应平均池化和最大池化结果），该操作能高效编码每个空间位置的通道信息。

• 步骤2：卷积特征提取
  对拼接后的融合特征应用7×7卷积层（而非1×1或3×3卷积），将通道数从2压缩为1，生成${\mathbb{R}}^{1\times H\times W}$的原始空间注意力特征。选择7×7卷积的核心原因是：大核尺寸能提供更大的感受野，覆盖更广泛的空间范围，避免小核（如3×3）仅关注局部区域、易受背景干扰的问题，更精准定位目标区域。

• 步骤3：空间注意力权重生成
  通过Sigmoid函数将卷积输出归一化到[0,1]区间，得到空间注意力图$M_s(F^{\prime })$，公式为：
  $$M_s(F^{\prime })=\sigma \left(f^{7\times 7}\left(\left[F_{avg}^s;F_{max}^s\right]\right)\right),$$
  其中$f^{7\times 7}$表示7×7卷积操作，“;”表示通道维度拼接，Sigmoid确保空间权重为合理的概率值。

2.2. 核心优势

• 相比“1×1卷积降维”方案（通过学习权重融合通道信息），“沿通道轴双池化”是无参数的显式信息聚合，能更直接捕捉空间位置的通道特征；

3. 与CNN的集成方式

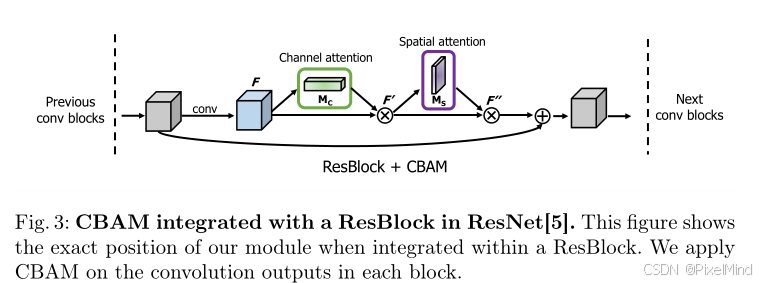

CBAM可作为“即插即用”模块，无缝集成到任意CNN的卷积块中，无需修改基础网络结构。以ResNet的残差块（ResBlock）为例，CBAM被插入到残差块的卷积层输出后、 shortcut连接融合前——即：
输入 → 卷积层1 → 激活 → 卷积层2 → CBAM → 残差连接（+ shortcut） → 激活 → 输出；
这种集成方式确保CBAM能对每个卷积块的中间特征进行优化，且不破坏原网络的梯度传播路径，支持端到端训练。

三、实验结果

1. 消融实验：验证CBAM各设计选择的合理性

消融实验以ResNet50为基础架构、ImageNet-1K为数据集（120万训练图、5万验证图、1000类，训练90轮，学习率0.1且每30轮下降），聚焦“通道注意力池化方式”“空间注意力设计”“模块排列顺序”三大核心设计，验证其对性能的影响。

1.1 通道注意力：双池化（平均+最大）优于单一池化

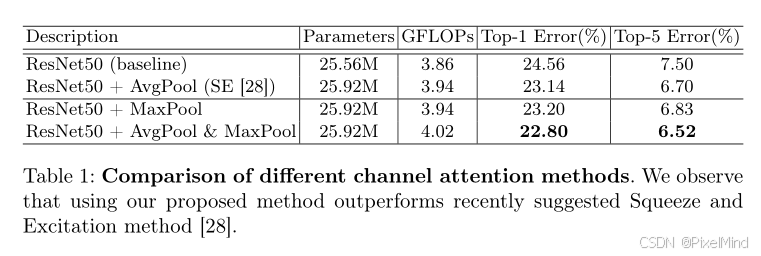

实验对比“仅平均池化（SE模块方案）”“仅最大池化”“平均+最大双池化（CBAM方案）”三种空间信息聚合方式，核心结果如下表（Top-1错误率越低性能越好）：

结论：双池化方案性能最优，Top-1错误率比SE模块低0.34个百分点。原因是平均池化捕捉全局统计信息，最大池化补充局部显著特征，二者互补生成更精细的通道权重，且无额外参数开销（与单一池化参数相同）。

1.2. 空间注意力：通道双池化+7×7卷积最优

实验对比“通道双池化/1×1卷积降维”两种特征聚合方式，及“3×3/7×7”两种卷积核尺寸，核心结果如下表：

结论：

• 特征聚合方式：通道双池化（无参数显式聚合）优于1×1卷积（有参数加权聚合），前者Top-1错误率比后者低0.24个百分点（3×3核场景）；
• 卷积核尺寸：7×7核优于3×3核，前者能提供更大感受野，更精准定位目标区域，Top-1错误率低0.02个百分点（通道双池化场景）；
• 最优组合：通道双池化+7×7卷积，Top-1错误率降至22.66%，为所有方案最优。

1.3. 模块排列：通道→空间顺序优于并行/空间→通道

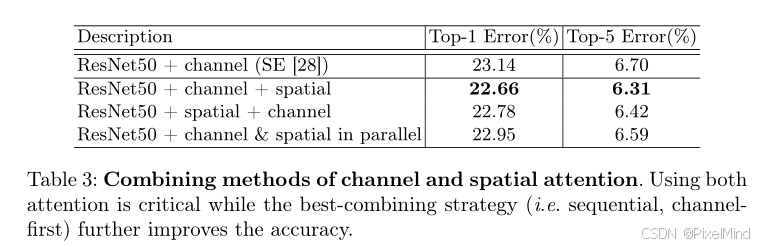

实验对比“通道→空间顺序”“空间→通道顺序”“并行排列”三种模块组合方式，核心结果如下表：

结论：顺序排列优于并行排列，且通道优先顺序最优。原因是“先筛选重要通道（减少冗余干扰），再定位重要空间（基于优质通道特征）”符合认知逻辑，Top-1错误率比空间优先低0.12个百分点，比并行低0.29个百分点。

2.验证CBAM对性能的显著提升

2.1. ImageNet-1K图像分类：适配多种CNN架构

实验覆盖ResNet系列（18/34/50/101）、WideResNet系列（18，widen=1.5/2.0）、ResNeXt系列（50/101，32×4d），核心结果如下（选取代表性架构）：

结论：

• 所有架构中，CBAM均优于基线和SE模块，ResNet50+CBAM的Top-1错误率比基线低1.9个百分点，比SE低0.48个百分点；
• CBAM的参数与计算开销可忽略，如ResNet50+CBAM与SE参数相同（28.09M），GFLOPs仅微增0.004（3.860→3.864）；
• 训练误差曲线显示，CBAM增强网络的训练/验证误差始终低于基线和SE网络，泛化能力更强。

2.2 MS COCO目标检测：提升检测器精度

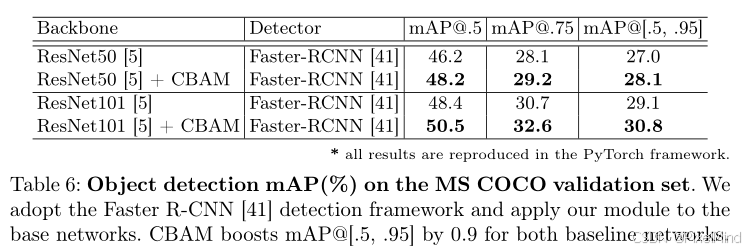

实验采用Faster-RCNN检测器，以ResNet50/101为骨干网络，训练集为“2014 train + 部分2014 val”（预留5000张验证），训练490K迭代，评估指标为mAP@.5、mAP@.75、mAP@[.5,.95]（mAP越高性能越好），核心结果如下：

结论：CBAM能显著提升检测精度，ResNet50和ResNet101作为骨干时，mAP@[.5,.95]分别提升1.1和1.7个百分点，证明其在复杂检测任务中对特征表示的优化作用（性能提升仅源于CBAM，因检测器架构一致）。

3.可视化实验：验证CBAM的注意力精准性

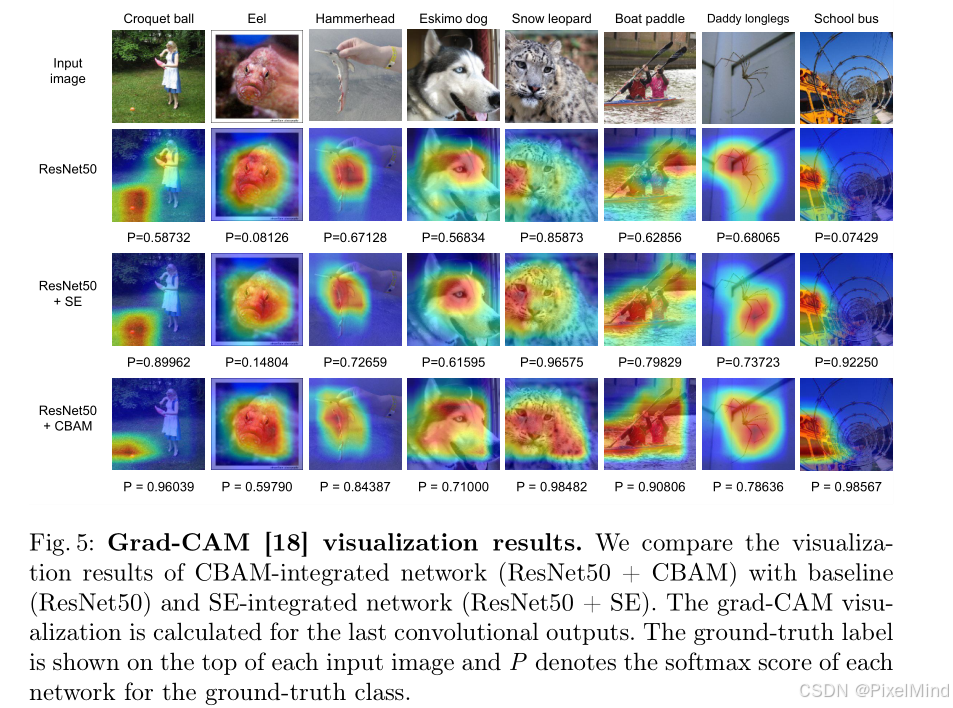

通过Grad-CAM可视化工具（利用梯度计算卷积层空间位置重要性），对比“ResNet50（基线）”“ResNet50+SE”“ResNet50+CBAM”的注意力区域，核心结果如下：

1. 注意力覆盖：CBAM增强网络的注意力掩码（红色高亮区域）能更精准覆盖目标物体（如“Tailed frog”“Loudspeaker”“Tank”等类别），基线和SE网络的注意力易分散到背景区域；
   结论：CBAM通过更精准的注意力分配，使网络更高效利用目标特征，减少冗余信息干扰，这是其性能提升的核心原因。

四、总结

CBAM的核心创新点可归纳为三点，也是其区别于传统注意力模块（如SE）的关键：

1. 双维度注意力协作：首次将通道注意力与空间注意力以“顺序协作”方式结合，同时解决“关注什么”和“关注哪里”的问题，互补提升特征优化精度；
2. 高效信息聚合：通道注意力用“双池化+共享MLP”、空间注意力用“沿通道双池化+大核卷积”，在无额外参数或低参数开销下，捕捉更全面的特征信息；
3. 极致轻量通用：模块结构简单，参数与计算开销可忽略（如ResNet50+CBAM参数仅增加1.7%），可无缝集成到任意CNN，适配分类、检测等多任务，且在轻量级网络（MobileNet）上表现优异。
   这篇文章也是早期注意力机制一篇经典的文章。
4. 和self attention区别：CBAM（卷积注意力模块）通过通道+空间注意力增强特征，轻量化且适配卷积网络，推理快、易集成，但依赖局部卷积，长程依赖捕捉弱。Self-Attention能建模全局依赖，特征关联更全面，适用于复杂场景，但计算复杂度高（O(n²)），显存占用大，小样本或低算力场景适配性弱。二者核心权衡在“局部效率”与“全局建模”。

---
