光隔离探头光隔离电压探头的产品特点和应用领域

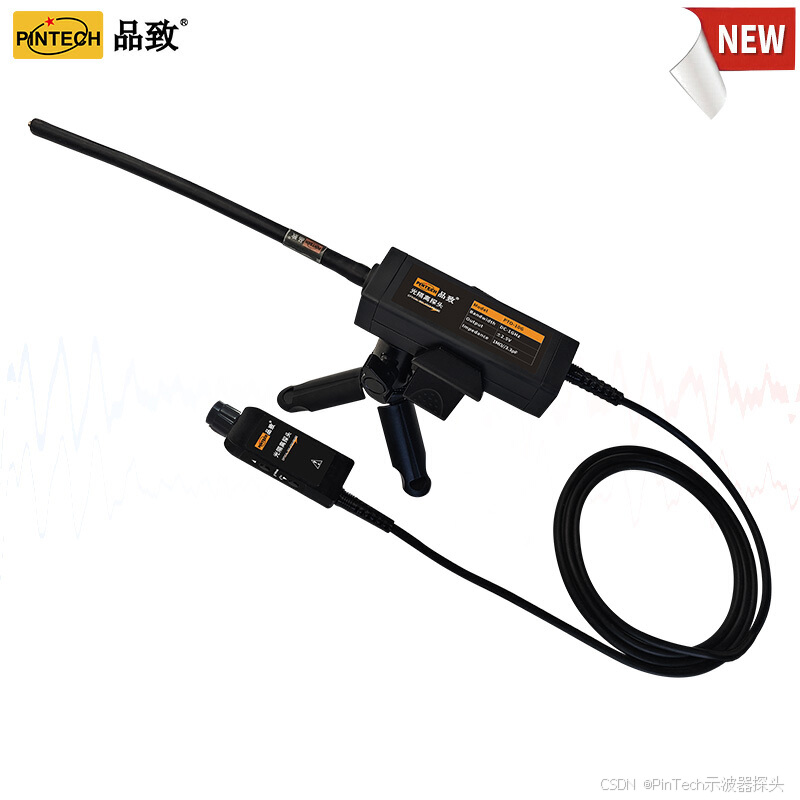

光隔离探头，拥有极高的共模抑制比和隔离电压，极小的负载效应和寄生振荡，在其带宽范围内挖掘信号真相，是判定其他电压探头所测信号真实性的终极裁判。本探头使用光纤传输信号，能实现测量的光电隔离，允许探头在共模电压下独立浮动。

还原真实信号
差分探头由于引线较长，接在电路上测量高频信号容易引起问题，如耦合周边的高 dv/dt信号使测试波形不准确；探棒寄生电容的存在，可能引起被测电路的振荡甚至会炸管。光隔离探头采用衰减输入的方式，其衰减电路位于探头的最前端，使输入电容能低至 1pF，能很大程度降低对被测电路的影响；衰减器使用同轴传输，拥有出色的 dv/dt 抗扰度。一切只为还原更真实的高频信号。

使用灵活

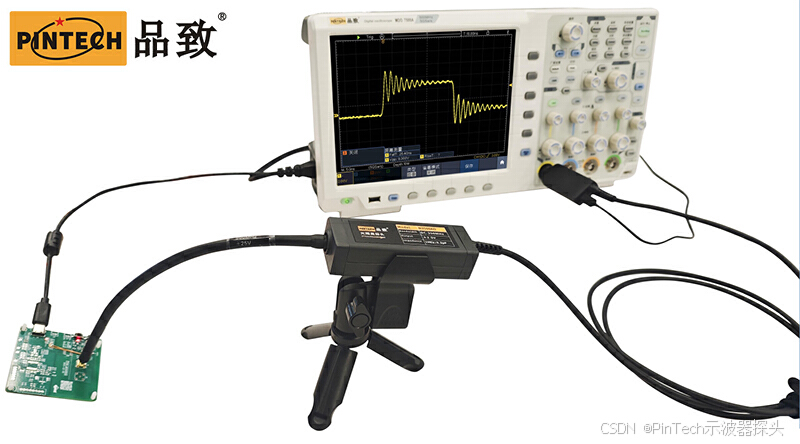

光隔离探头隔离耐压超高，多通道测量无需考虑共地问题，允许每个探头参考点不同。电池供电，额定工作时间不低于 8 小时，满足一天的测量需求。探头精致小巧，不占地，BNC 接口几乎兼容所有示波器，操作简便，兼容性强。衰减器可拆卸替换，以适配不同的测试需求，达到最优的信噪比。

光隔离探头光隔离电压探头可应用领域有氮化镓、碳化硅、MOSFET、IGBT 等的半/全桥驱动信号测量分析；高压电源等高压带电信号隔离测量；开关电源等的不共地高频电流测量；高带宽要求的电压信号测量；浮地信号测试。
