在线“巡礼” HDLBits

HDLBits: 在线学习 SystemVerilog（零）-在线“巡礼” HDLBits

关于HDLBits，已经不止一次推荐给大家了，我也不在唠叨了，今天之后将使用约二十几篇文章使用SV实现HDLBits。

开篇第零篇当然是带大家先熟悉一下HDLBits网站。

网站介绍

网址如下：

https://hdlbits.01xz.net/

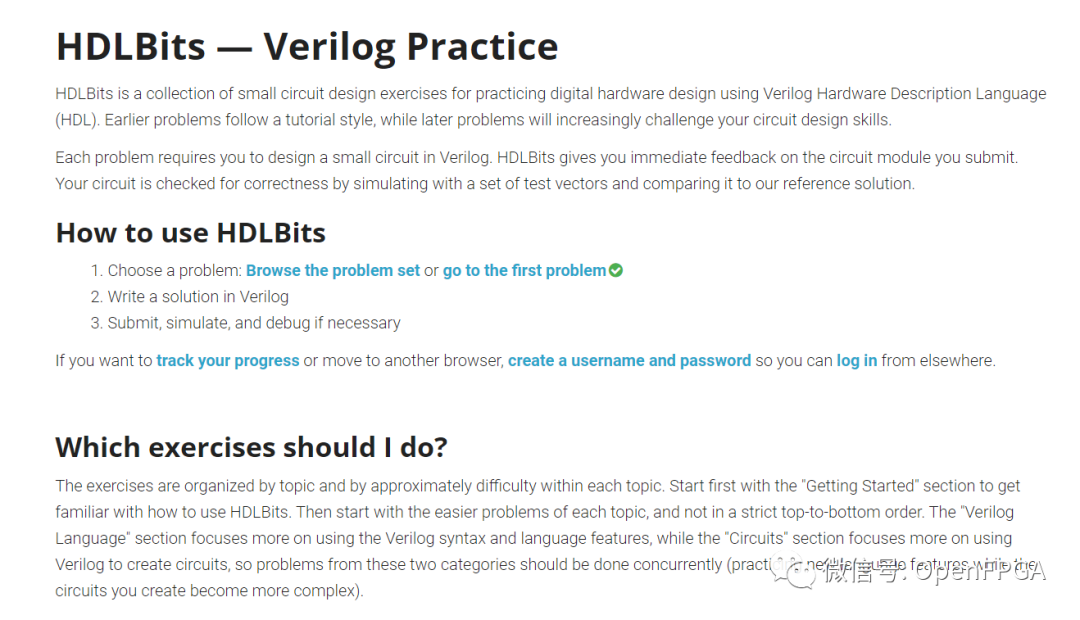

打开网页，首先就是网站的介绍：

简单翻译以下就是：

HDLBits 是一组小型电路设计习题集，使用 Verilog 硬件描述语言 (HDL) 练习数字硬件设计~

这里特意提醒了以下，如果想跟踪学习的进度或换到另一个浏览器使用，最好创建一个用户名和密码，以便可以从其他地方登录使用。

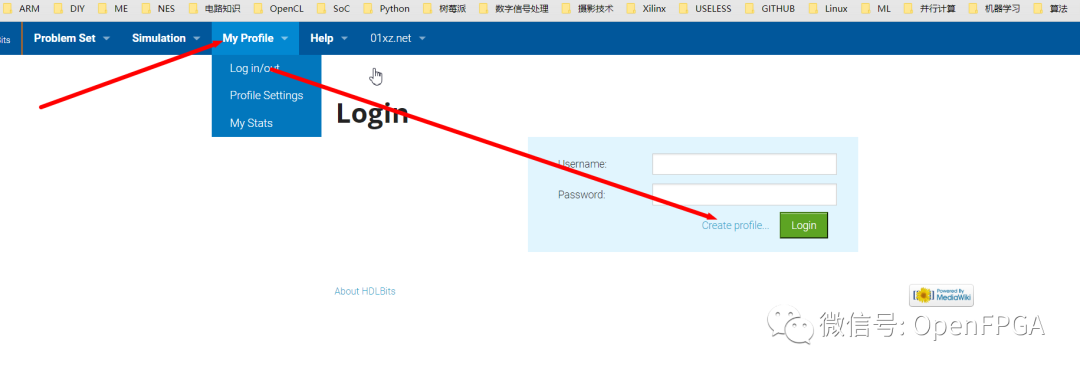

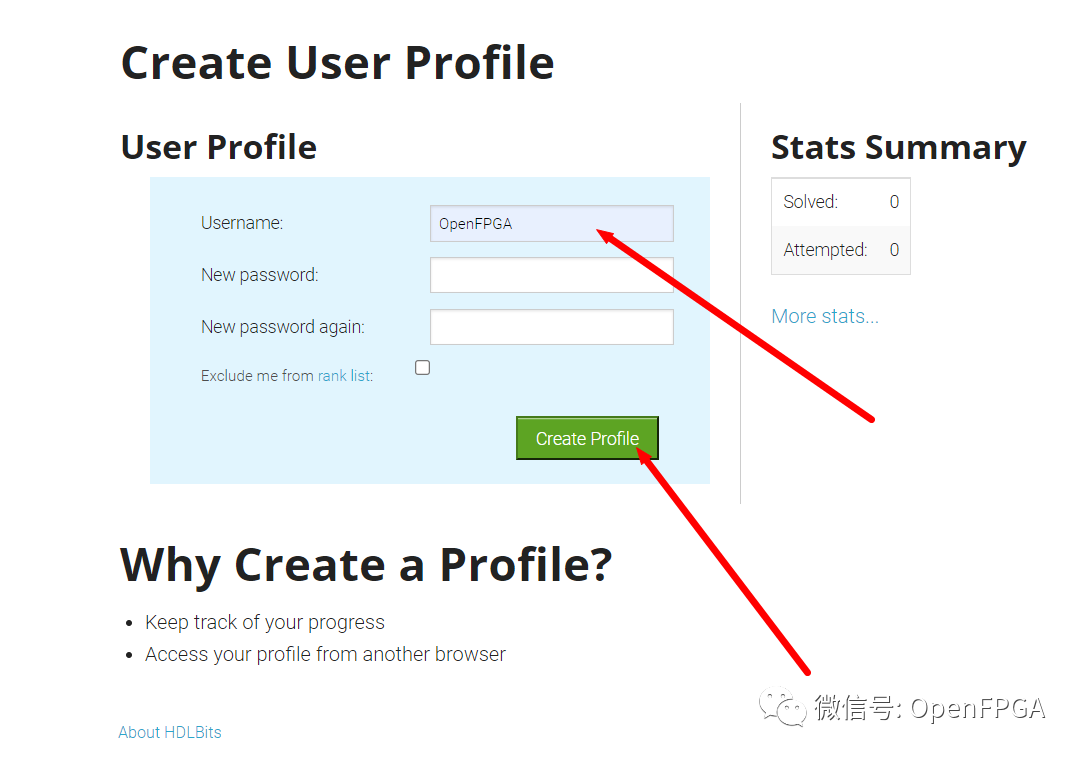

创建《用户名和密码》很简单，下面的界面：

点击箭头位置后，填写用户名和密码后，点击箭头位置就创建完成了。

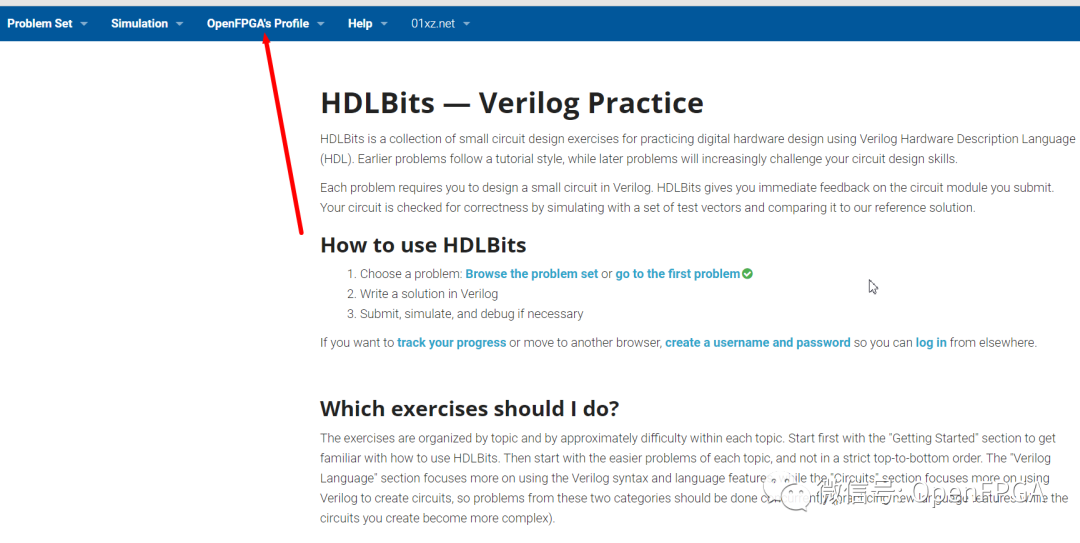

完成后登录就可以在箭头位置看到你的用户名和密码了。

核心内容

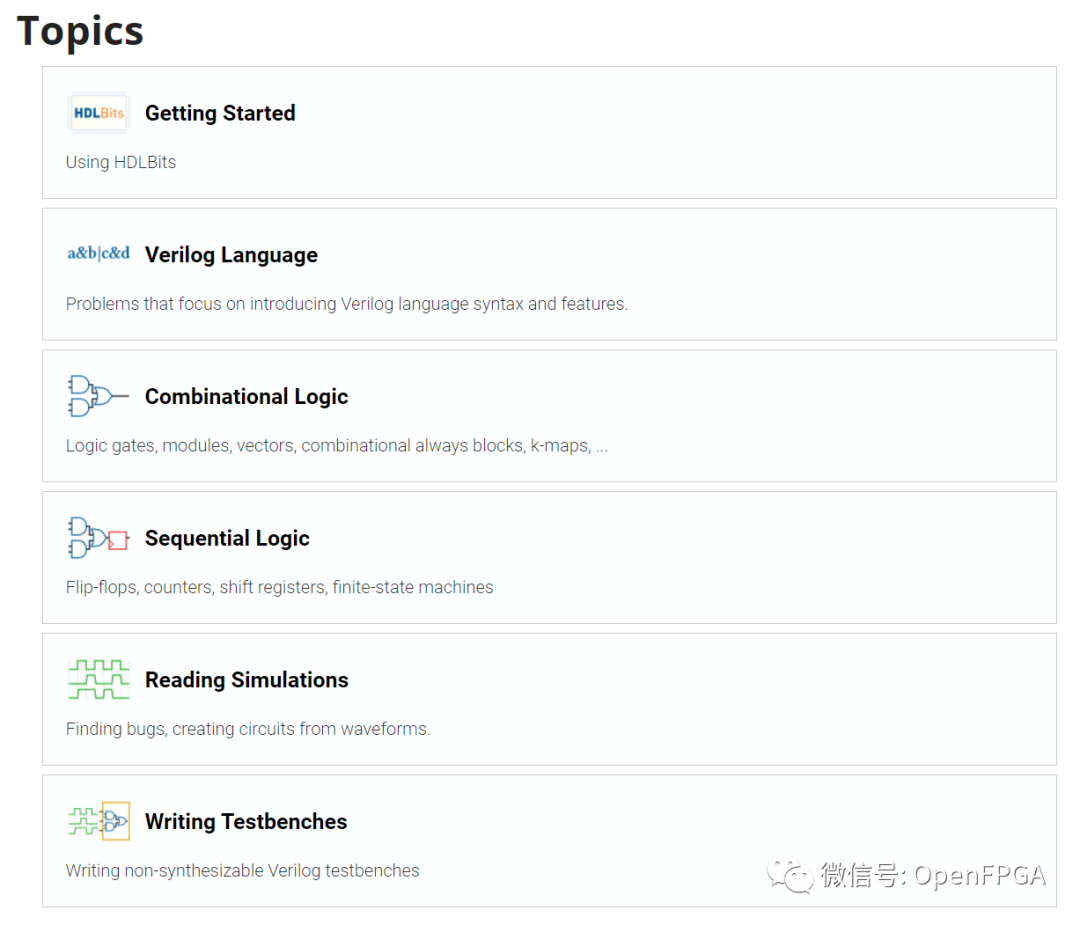

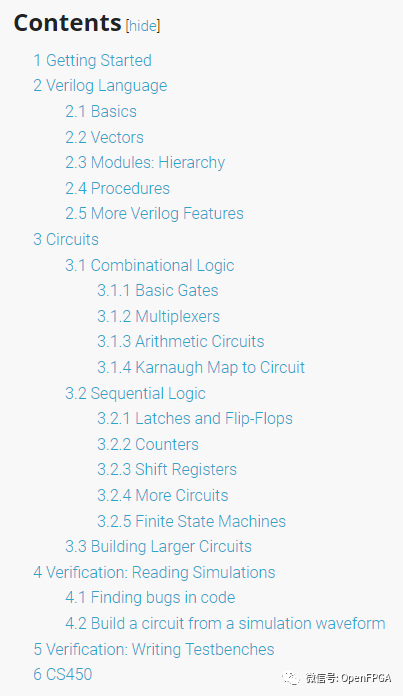

网站的核心当然是相关语法和题目了。首先就是几大主题：

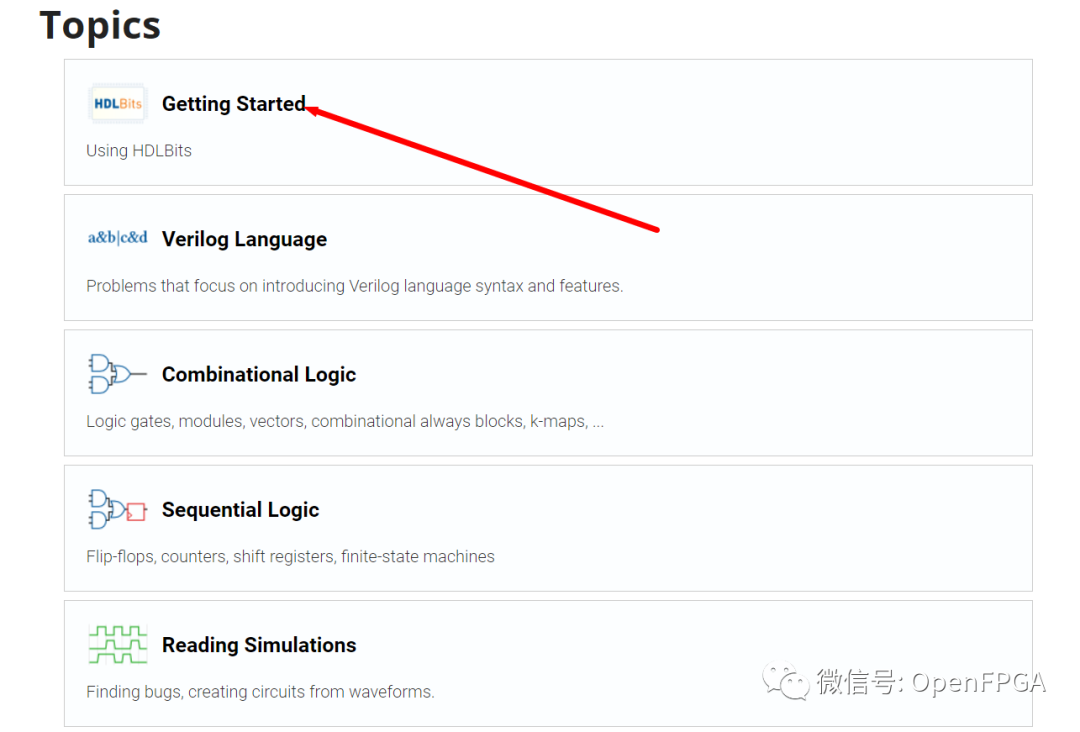

相关内容就是和Verilog相关的组合逻辑和时序逻辑了。点击Geting Started，开始练习题目。

进去后就可以当成一本“语法书”使用了，涉及Verilog的相关语法整理，层级关系很Nice。

点击进去相关标题就可以联系题目了~

关于题目

整个网站大约180道题左右，没有标准答案，网上很多关于Verilog的参考答案，度娘就有了，我们这次是使用SystemVerilog，网上目前好像还没有答案，不过我尽量快点更新~

练习题

我们今天更新两道练手用的练习题，主要熟悉整个网站的使用环境。

Step one

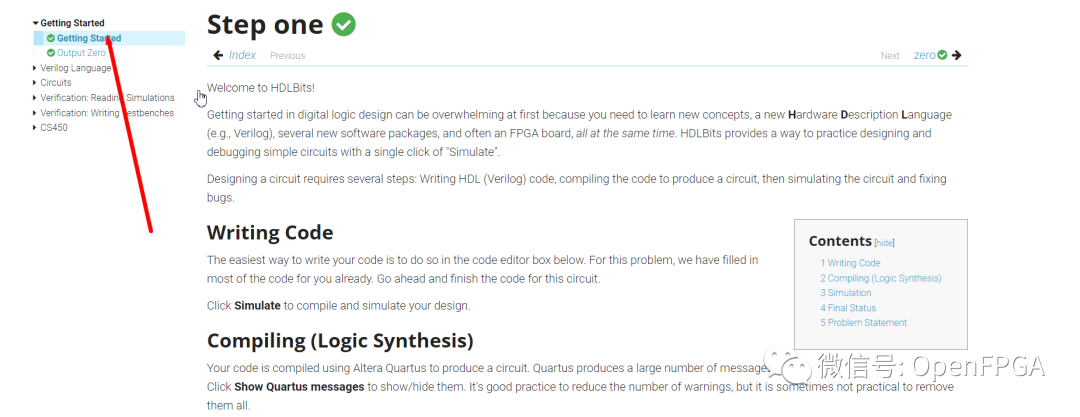

点击图片上的位置就可以第一道题目练习了，前面关于很多网站题目的介绍，大家有兴趣可以看看。

进度条拉到最后就看到第一道题目了：

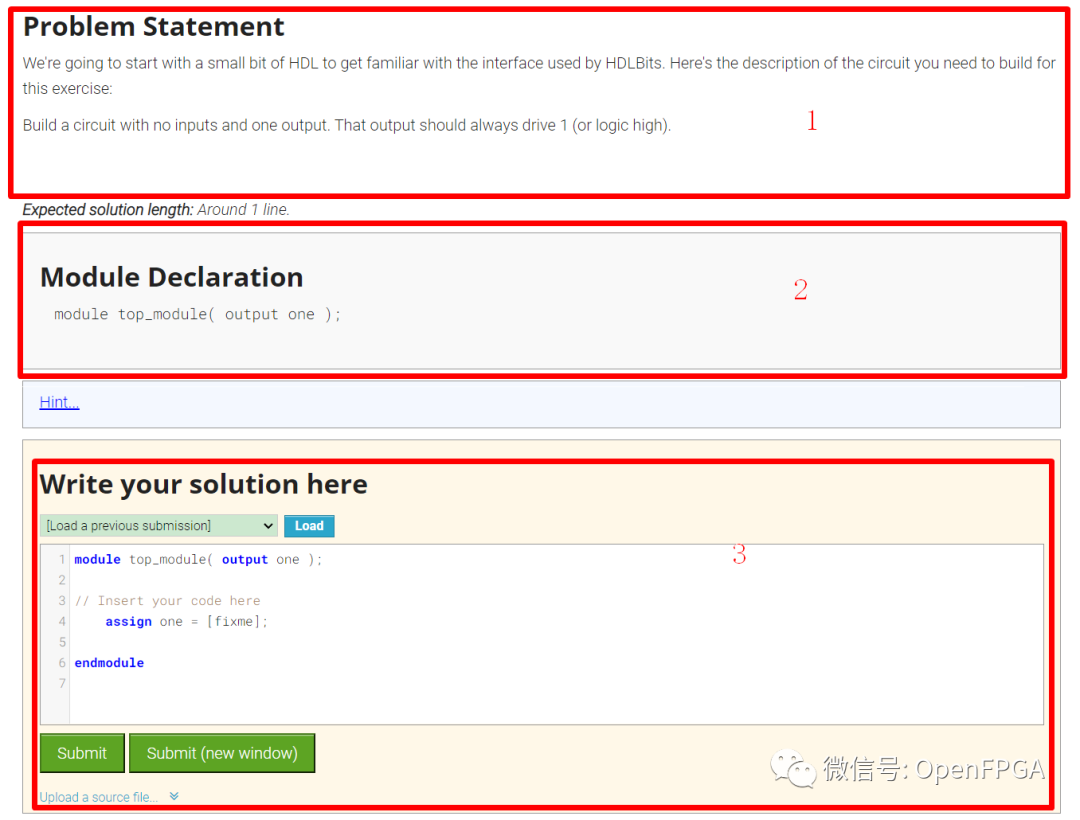

其中：

• 区域1：说明题目是实现什么功能；

• 区域2：顶层声明（输入、输出声明一定要使用定义好的）；

• 区域3：编写代码

编写完代码后点击区域3中的Submit，就可以进行综合仿真了，我们接下来实际操作一下。

题目说明

设计一个没有输入和一个输出的电路，该输出端口时钟驱动逻辑 1（或逻辑高电平）。

模块端口声明如下：

module top_module( output one );

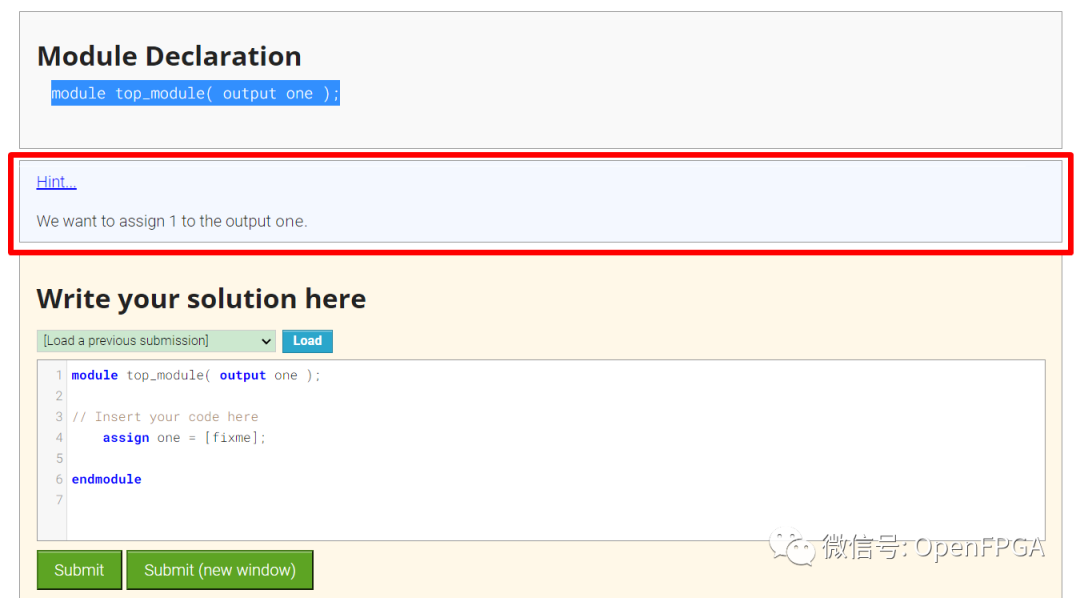

PS：这里注意一下下图中位置，这是在你不理解题目的情况下可以查看作者给的小小提示~

题目解析

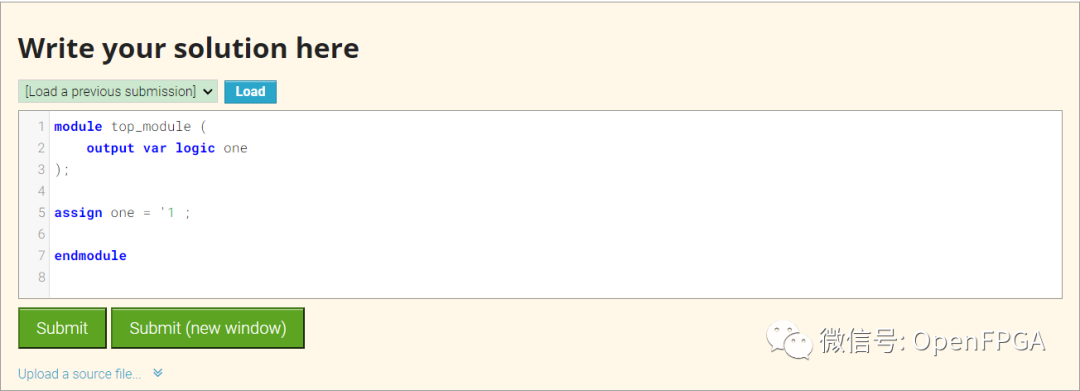

这个没什么说的，一句话就可以了“assign one = 1;”。难度不大，对于SV来说，我们要修改一下输出端口的变量类型为logic，这部分内容可以查看《数字硬件建模SystemVerilog(八)-端口声明》，然后将下面的代码输入到区域3中即可。

module top_module (
    output var logic one
);

assign one = '1 ;

endmodule

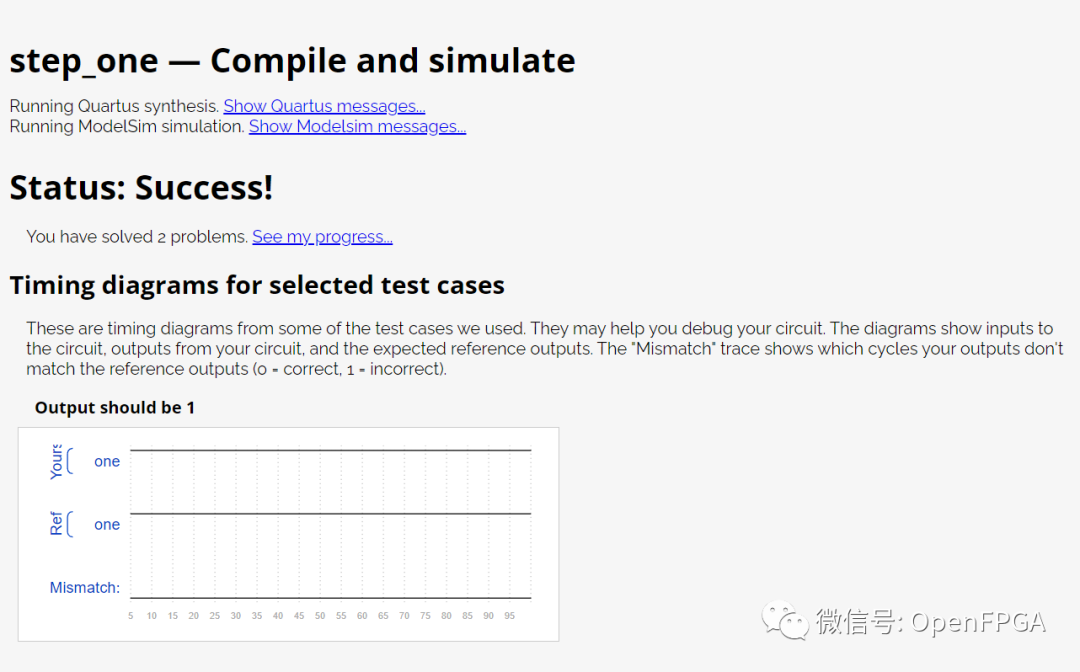

点击Submit，等待一会就能看到下图结果：

第一题就完美结束，我们今天再做一道。

Zero

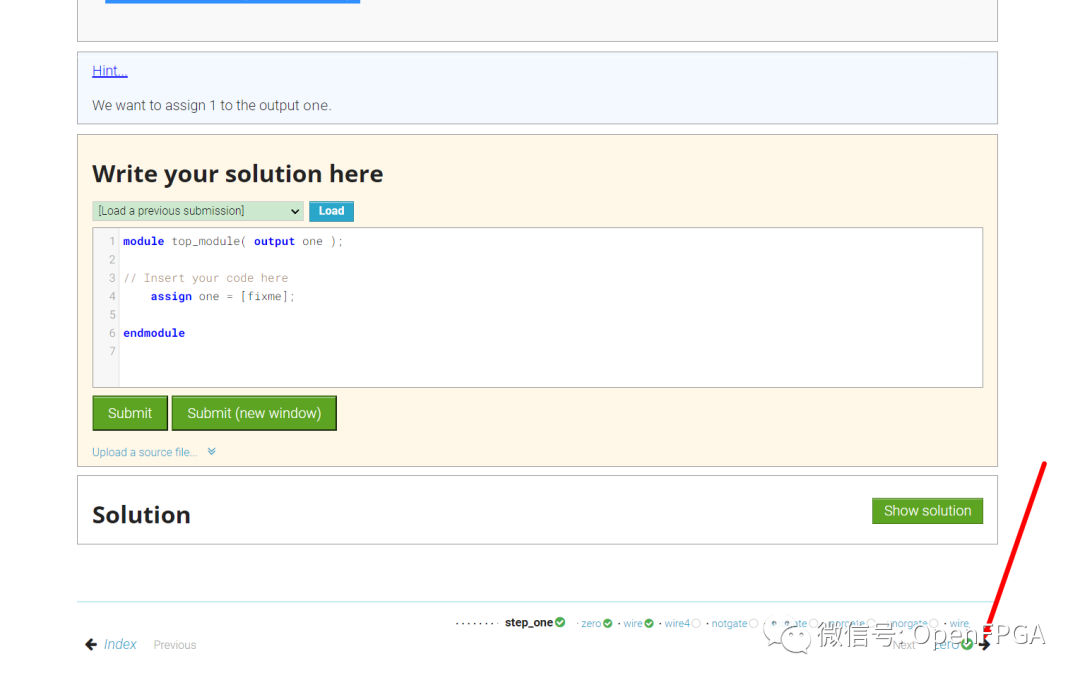

点击下图位置就可以进入到下一题了。

题目说明

设计一个没有输入和一个输出的电路，输出一个常数0（或逻辑低电平）

模块端口声明如下：

module top_module(
    output zero
);

题目解析

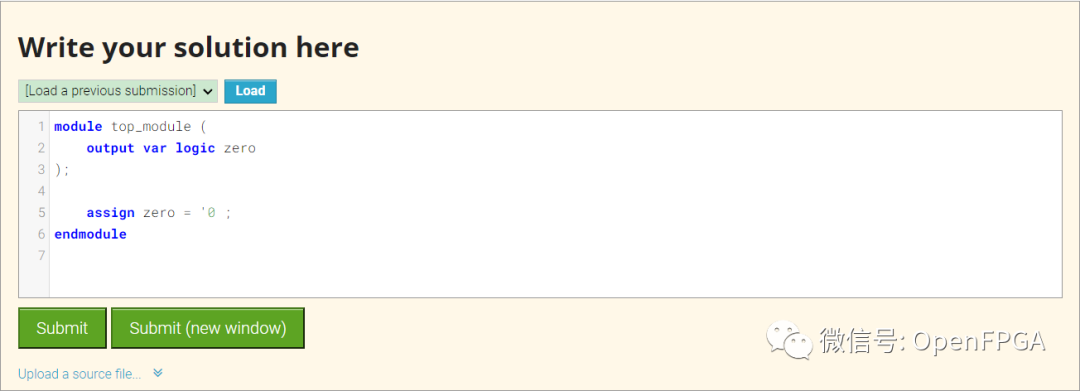

这个没什么说的，一句话就可以了“assign one = 0;”。难度不大，对于SV来说，我们要修改一下输出端口的变量类型为logic，这部分内容可以查看《数字硬件建模SystemVerilog(八)-端口声明》，然后将下面的代码输入到区域3中即可。

module top_module (
    output var logic zero
);

    assign zero = '0 ;
endmodule

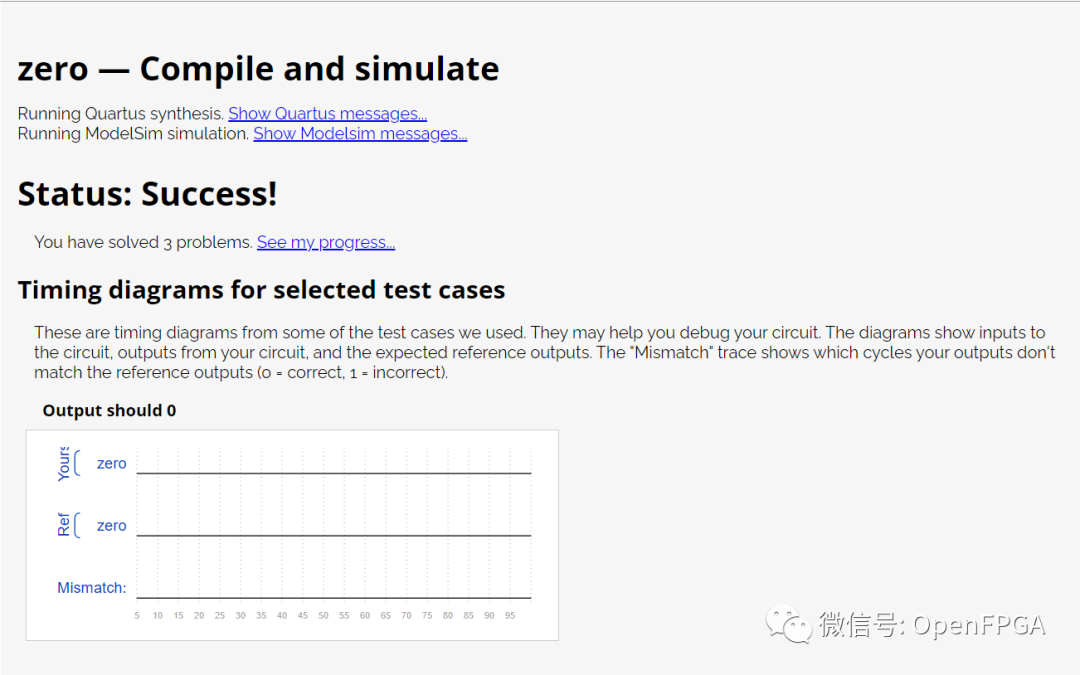

点击Submit，等待一会就能看到下图结果：

第二题就结束了。

总结

今天简单介绍了一下HDLBits这个网站，简单又不失严谨，真的很适合入门学习Verilog/SV。题目由浅入深，大家可以试着自己学习解答，然后在找网上的代码对比学习(无标准答案)。

最后我这边做题的代码也是个人理解使用，有错误欢迎大家批评指正，祝大家学习愉快~
