-Asynchronous Counter Design

没有任何寄存器逻辑，RTL设计是不完整的。RTL是寄存器传输级或逻辑，用于描述依赖于当前输入和过去输出的数字逻辑。

在异步计数器中，时钟信号不由公共时钟源驱动。如果LSB触发器的输出作为后续触发器的输入，则设计是异步的。异步设计的主要问题是由于级联，触发器的累积时钟到q延迟。由于存在小故障或尖峰问题，ASIC/FPGA设计中不建议使用异步计数器，甚至此类设计的时序分析也非常复杂。

所以接下来只介绍一种计数器

波纹计数器Ripple Counters

纹波计数器是一个异步计数器，如图5.33所示。如逻辑图所示，所有触发器均为正边缘触发，LSB寄存器从主时钟源接收时钟。LSB触发器的输出作为下一级的时钟输入。

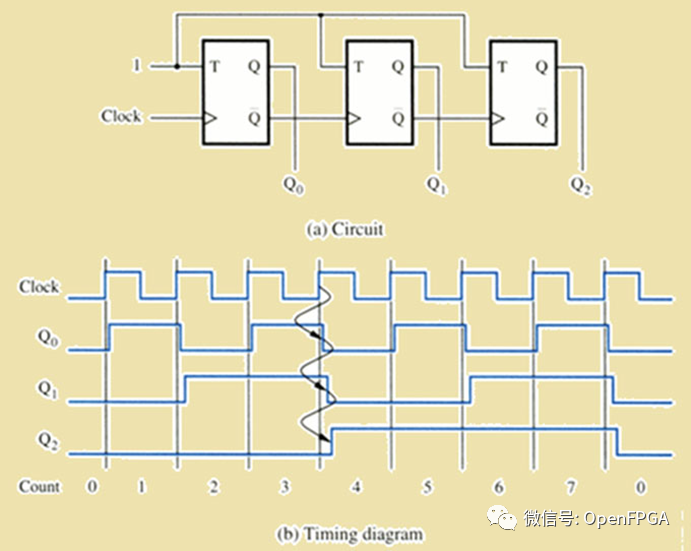

图5.33三位纹波计数器逻辑图

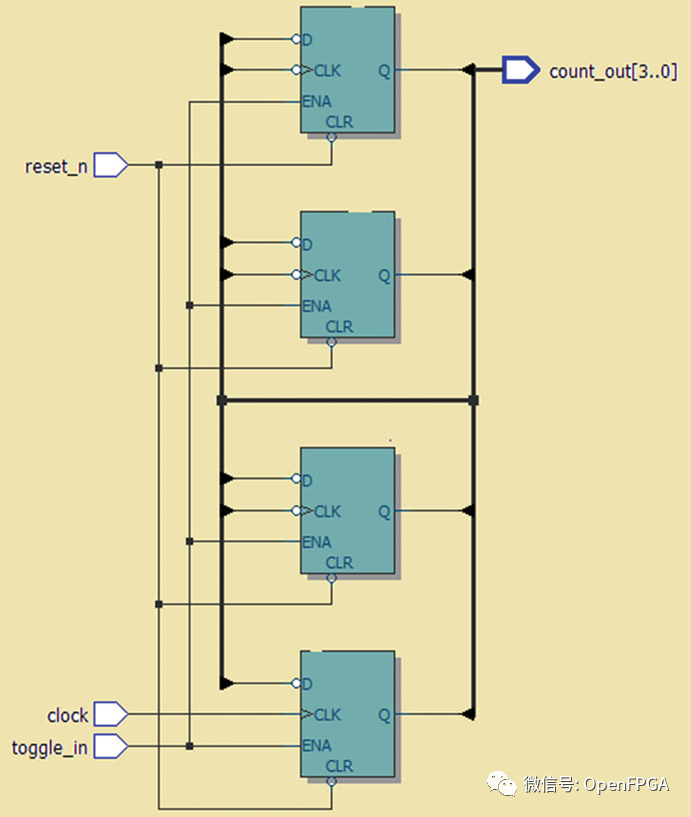

四位纹波递增计数器的Verilog RTL如例5.18所示。综合逻辑如图5.34所示。

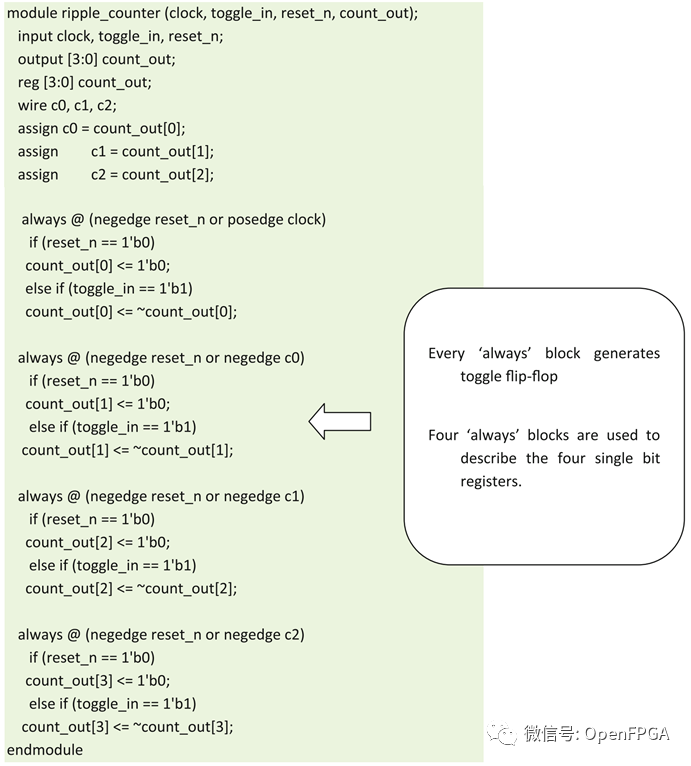

示例5.18四位纹波递增计数器的Verilog RTL 图5.34四位纹波递增计数器的综合逻辑

内存模块设计

在大多数ASIC/FPGA设计和基于SoC的设计中，存储器用于存储二进制数据。存储器可以是ROM、RAM、单端口或双端口类型。本节的目的是描述基本的单端口读写存储器。时序如图5.35所示。

如时序所示，读写操作由“rd_wr”控制，如果“cs”为高电平，则在时钟信号“clk”的正边缘对数据进行采样。地址输入由总线“address”描述。

单端口读写存储器的Verilog RTL如例5.19所示。

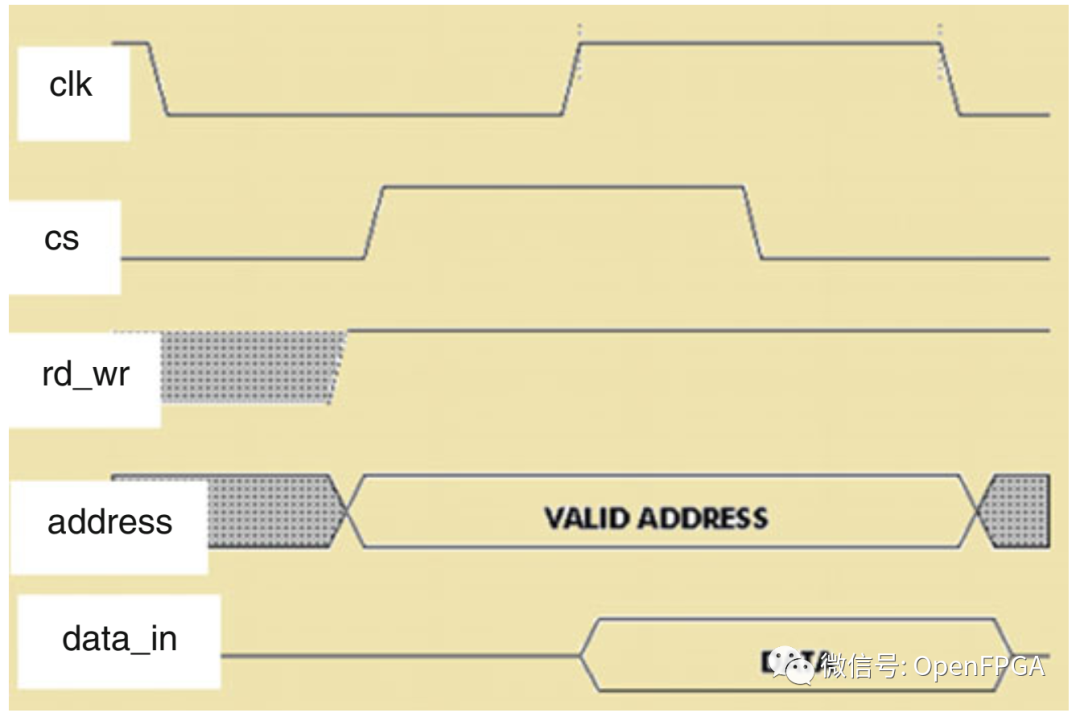

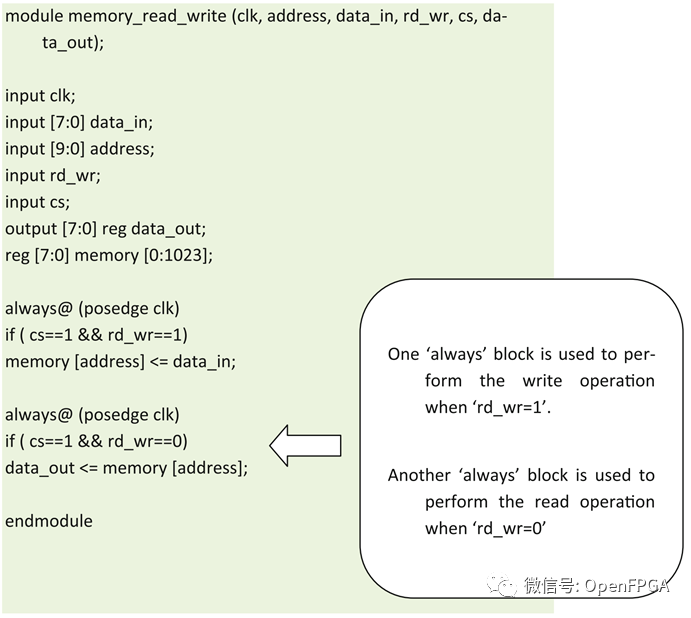

图5.35存储器的时序 示例5.19读写存储器的Verilog RTL

时序逻辑设计简单总结

下面是总结时序逻辑设计的要点。

1. 锁存器对电平敏感，在设计中不推荐使用。

1. 触发器是边缘触发的，建议在设计中使用。

1. 触发器使用程序块“‘always”进行描述，并由“posedge clk”或“negedge clk”触发。

1. 二进制计数器可以使用同步设计概念或异步设计概念进行设计。

1. 格雷码计数器可以通过使用二进制计数器和附加组合逻辑来设计。

1. 设计中推荐使用同步计数器，因为STA分析很容易，而且不容易出现故障。

1. 异步计数器容易出现小故障或尖峰，因此不建议在ASIC/FPGA设计中使用。

1. 使用移位寄存器可以设计特殊计数器，如ring和Johnson。

1. 可通过使用Verilog RTL执行读写操作来描述存储器。
