FPGA和USB3.0通信-UVC摄像机

本文介绍了如何使用FPGA和Cypress CYUSB3014(FX3)芯片实现USB3.0通信,创建一个UVC摄像机。首先,通过FX3固件编译和配置建立FPGA与FX3的通信。接着,FPGA通过SCCB接口配置摄像头并读取数据,然后将RAW数据转换为YUV422格式,通过FIFO写入DDR。文章提供了详细的步骤,包括FX3固件编译、FPGA端的RTL设计以及FPGA与摄像头的通信过程,最后讨论了数据流分析和工程应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

FPGA和USB3.0通信-UVC摄像机

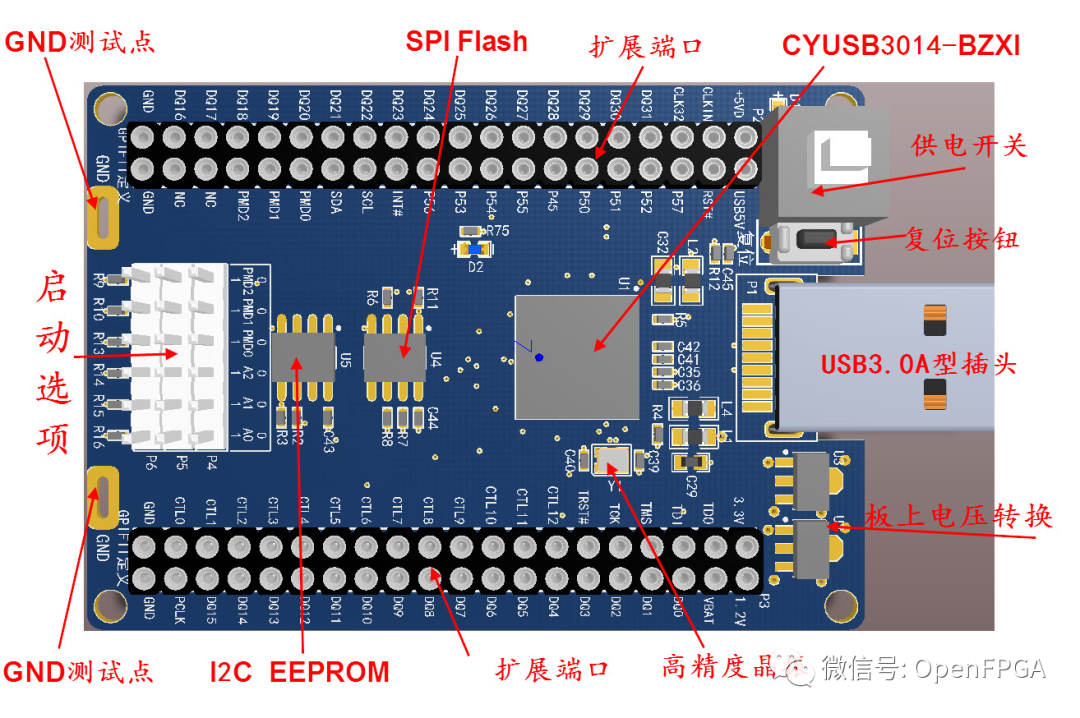

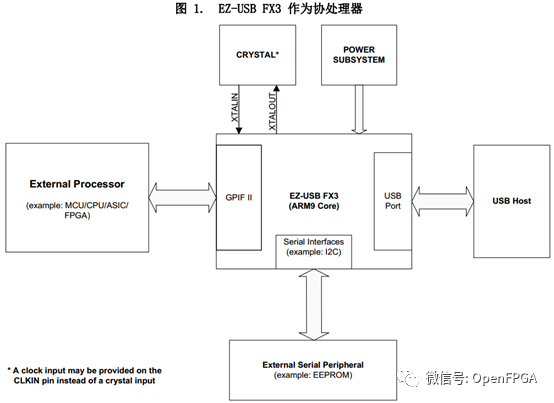

本次演示用的是USB3.0芯片-CYPRESS CYUSB3014(下称 FX3),该芯片是标准的USB3.0 PHY,可以大大简化使用USB通信时FPGA的设计,主需要使用状态机进行FIFO的读写控制即可,同时该芯片还具有ARM核+I2S、I2C、SPI、UART等接口,大大增加了该芯片的使用范围。


FX3应用中后半部分测试已经完成暨FX3和PC之间的通信:


接下来就是通过FX3这个“桥梁”实现FPGA与PC之间的通信。
