FPGA和USB3.0通信-硬件的测试

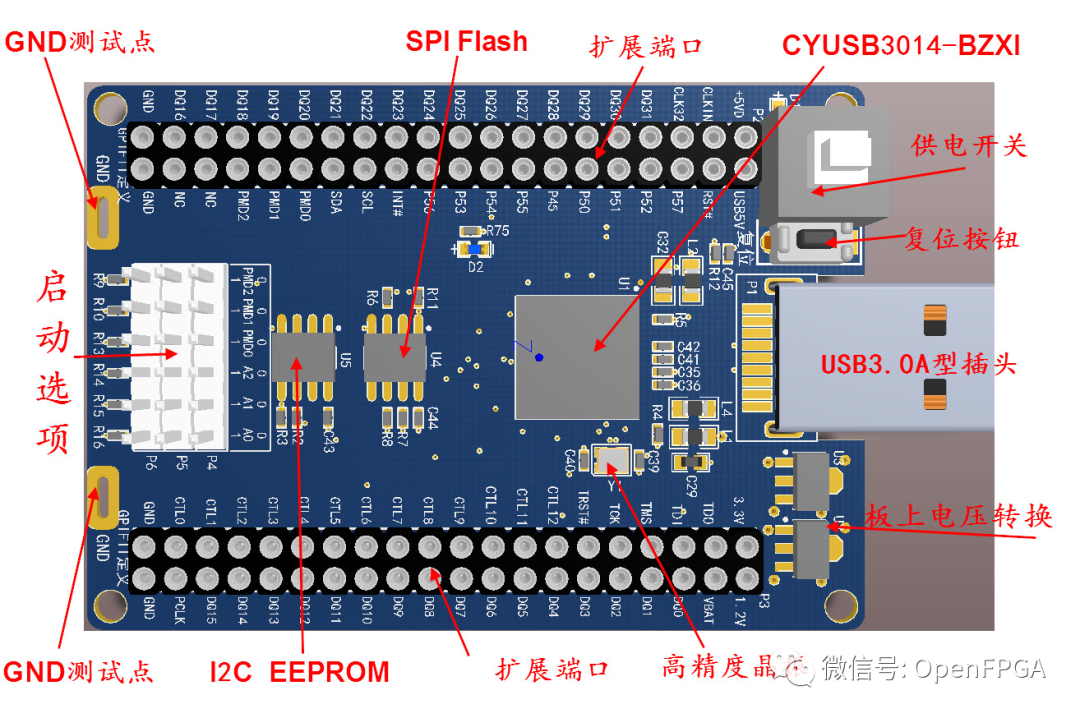

本次演示用的是USB3.0芯片-CYPRESS CYUSB3014（下称 FX3），该芯片是标准的USB3.0 PHY，可以大大简化使用USB通信时FPGA的设计，主需要使用状态机进行FIFO的读写控制即可，同时该芯片还具有ARM核+I2S、I2C、SPI、UART等接口，大大增加了该芯片的使用范围。
