本文详细介绍了Vivado中ILA（Integrated Logic Analyzer）的使用，包括网表插入调试探测流程、HDL属性调试探测流程以及通过IP核进行调试的方法。ILA是FPGA设计调试的重要工具，适合新手和经验丰富的工程师。文章总结了添加调试信号的三种方式，并提供了详细的步骤，包括建立工程、综合、设置调试参数、布线和下载以及ILA的使用。
ILA使用总结
集成逻辑分析仪 （Integrated Logic Analyzer，ILA) ILA是Vivado方便用户调试，集成的一个逻辑分析仪。
很多有经验的老工程师据说都是不经过仿真直接使用ILA进行调试，而对于我们新手来说，ILA是除仿真以外第二大调试利器。

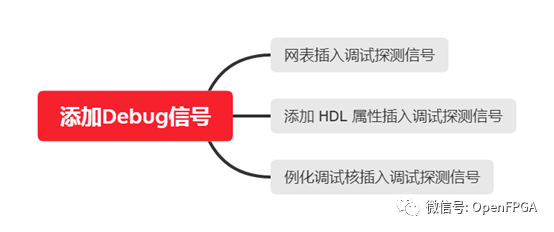

在Vivado中ILA使用比较广泛，所以添加信号方式也很多，这里总结出三种添加Debug信号的方式，然后会在每一种方式中详细ILA使用流程。
网表插入调试探测流程的实现
1、建立工程
新建一个工程，步骤不赘述。
2、综合
在Vivado主界面左侧的“Flow Navigator”窗口中选择并展开“Synthesis”选项。
<
