AXI-Stream代码详解

**
  AXI4-Stream跟AXI4的区别在于AXI4-Stream没有ADDR接口，这样就不涉及读写数据的概念了，只有简单的发送与接收说法，减少了延时，允许无限制的数据突发传输规模。AXI4-Stream的核心思想在于流式处理数据。
在这里插入图片描述

                            图 4 58 AXI-Stream Interface

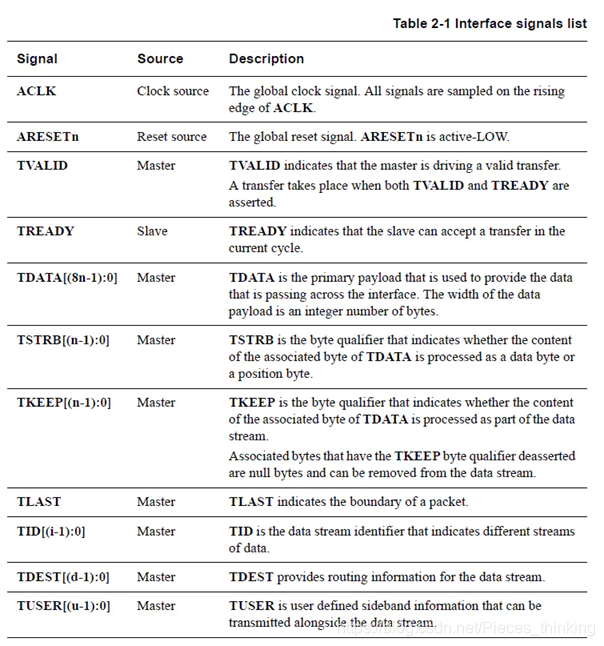

全局信号

  • ACLK 全局时钟信号，在上升沿时对信号采样。所有的输入信号都通过上升沿采集，所有的输出信号都在上升沿时变化。
  • ARESETn 全局复位信号，低电平有效。在复位期间，所有的xxVALID信号必须复位为低电平。其他的信号可以是任意值。
    主机(master)控制的信号
  • TVALID 握手信号
  • TDATA 数据信号线
  • TSTRB TDATA的内容修饰符，用于指示是数据字节还是位置字节。初学者默认为1即可.
  • TKEE
