VLAN实验

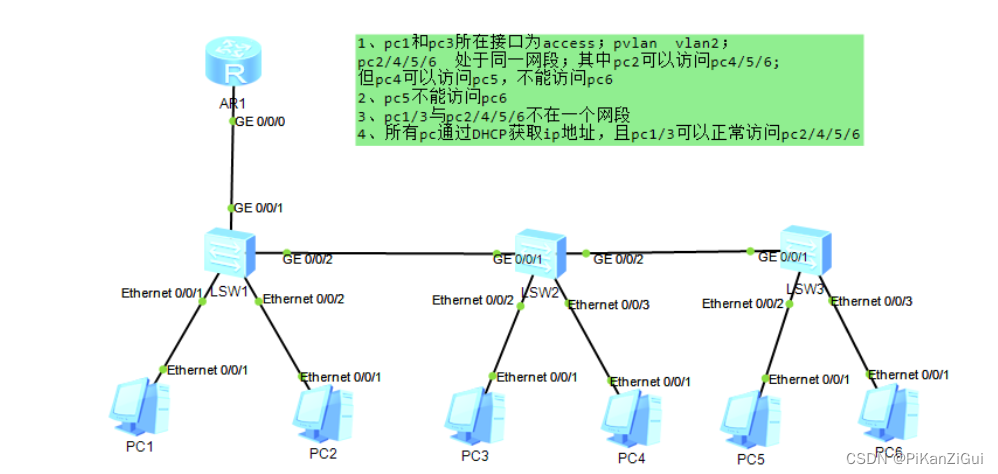

 一、实验要求

1、pc1和pc3所在接口为access；pvlan  vlan2；
pc2/4/5/6  处于同一网段；其中pc2可以访问pc4/5/6;
但pc4可以访问pc5，不能访问pc6
2、pc5不能访问pc6
3、pc1/3与pc2/4/5/6不在一个网段
4、所有pc通过DHCP获取ip地址，且pc1/3可以正常访问pc2/4/5/6

二、实验操作

SW1：

[sw1]int g0/0/2

[sw1-g0/0/2]port link-type access

[sw1-g0/0/2]port default vlan 2

[sw1]int g0/0/3

[sw1-g0/0/3]port hybrid pvid vlan 3

[sw1-g0/0/3]port hybrid tagged vlan 3

[sw1-g0/0/3] port hybrid untagged vlan 4 to 6

SW2：

[sw2]int g0/0/2

[sw2-g/0/02]port link-type access

[sw2-g/0/02]port default vlan 2

[sw2]int g0/0/3

[sw2-g/0/03]port hybrid pvid vlan 4

[sw2-g/0/03]port hybrid tagged vlan 4

[sw2-g/0/03]port hybrid untagged vlan 3 5

SW3：

[sw3]int g0/0/2

[sw3-g0/0/2]port hybrid pvid vlan 5

[sw3-g0/0/2]port hybrid tagged vlan 5

[sw3-g0/0/2]port hybrid untagged vlan 3 to 4

[sw3]int g0/0/3

[sw3-g0/0/3]port hybrid pvid vlan 6

[sw3-g0/0/3]port hybrid tagged vlan 6

[sw3-g0/0/3]port hybrid untagged vlan 3 to 4

交换机之间：

SW1：

[sw1]int g0/0/4

[sw1-g0/0/4]port link-type trunk

[sw1-g0/0/4]port trunk allow-pass vlan 2 to 6

SW2：

[sw2]int g0/0/1

[sw2-g0/0/1]port link-type trunk

[sw2-g0/0/1]port trunk allow-pass vlan 2 to 6

[sw2]int g0/0/4

[sw2-g0/0/4]port link-type trunk

[sw2-g0/0/4]port trunk allow-pass vlan 2 to 6

SW3：

[sw3]int g0/0/4

[sw3-g0/0/1]port link-type trunk

[sw3-g0/0/1]port trunk allow-pass vlan 2 to 6

路由器交换机之间：

SW1：

[sw1]int g0/0/1

[sw1-g0/0/1]port hybrid tagged vlan 2

[sw1-g0/0/1]port hybrid untagged vlan 3 to 5

至此配置完成
