H.266/VVC相关技术学习笔记23：VVC中成对平均候选技术（用于Merge列表的构建）

组合平均法是在Merge列表构建过程中的一种填充候选的方法。

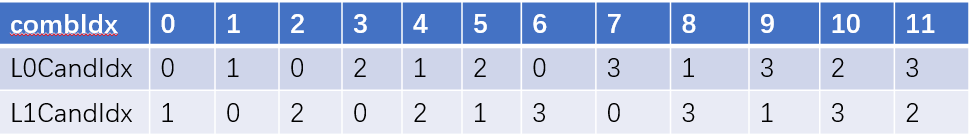

一、 在HEVC中，使用组合候选的方法作为Merge候选列表构建的一种备选方法，该方法比较复杂，对于一个BSlice中的PU而言，其中需要两个MV（一个前向、一个后向），因此在构建Merge候选列表的时候，每个候选需要提供两个MV，当需要用到组合候选法去填充Merge列表的时候，需要对前面已经填充进列表中的前4个候选中的前后向MV使用两两组合的方式产生新的候选再放入到Merge列表中。组合的方式具体为下表所示：

其中combIdx为进行组合的候选MV对的序号，也是可能添加进Merge列表中最后一个候选的组合MV；L0CandIdx和L1CandIdx分别表示进行组合的两个MV所在的候选项在原Merge候选列表中的序号。
如列表中所示，Merge列表中前4个候选的任意一个候选的前向MV和另一个候选的后向MV相互组合出一个新的MV对（新候选），总共12种组合方式，在这12中选出一个添加到Merge列表中，在检查冗余的基础上，最多只允许添加一个。

二、 在目前的VVC中，摈弃之前繁杂的组合候选的方式，L次会议上的L0090提出了简化的成对平均候选的方法，不需要12种繁杂的组合，只需要将Merge列表中已经添加进去的前两个候选（0、1）的前向MV进行两两平均得到新的前向MV，以及后向MV进行两两平均得到新的后向MV。然后用这两个平均后的MV组合成一个新的候选，将该新候选添加到Merge列表中。在检查冗余的基础上最多只允许添加一个成对平均候选。
成对平均候选在VTM6.0中的代码如下,有较为详细的注释，如有注释不对的地方欢迎指正：

#if JVET_L0090_PAIR_AVG
  // pairwise-average candidates
  //这里开始成对平均候选的填充
  {

    if (cnt > 1 && cnt < maxNumMergeCand)//如果此时Merge列表还没有被填满
    {
      //对当前Merge候选项中进行初始化，即赋予零MV
      mrgCtx.mvFieldNeighbours[cnt * 2].setMvField( Mv( 0, 0 ), NOT_VALID );
      mrgCtx.mvFieldNeighbours[cnt * 2 + 1].setMvField( Mv( 0, 0 ), NOT_VALID );
      // calculate average MV for L0 and L1 seperately
      //接下来计算前后向各自的平均MV
      unsigned char interDir = 0;


#if JVET_O0057_ALTHPELIF
      //半像素插值滤波器是否可用
      mrgCtx.useAltHpelIf[cnt] = (mrgCtx.useAltHpelIf[0] == mrgCtx.useAltHpelIf[1]) ? mrgCtx.useAltHpelIf[0] : false;
#endif
      //对Merge列表中前两个候选的前向和后向的MV分别进行循环
      for( int refListId = 0; refListId < (slice.isInterB() ? 2 : 1); refListId++ )
      {
        const short refIdxI = mrgCtx.mvFieldNeighbours[0 * 2 + refListId].refIdx;//第一个候选的参考帧索引
        const short refIdxJ = mrgCtx.mvFieldNeighbours[1 * 2 + refListId].refIdx;//第二个候选的参考帧索引

        //如果两个候选的ＭＶ都不可用，则直接跳出进行另一向ＭＶ的平均
        if( (refIdxI == NOT_VALID) && (refIdxJ == NOT_VALID) )
        {
          continue;
        }

        interDir += 1 << refListId;
        //如果两个ＭＶ都有效，则对两个ＭＶ进行两两平均
        if( (refIdxI != NOT_VALID) && (refIdxJ != NOT_VALID) )
        {
          const Mv& MvI = mrgCtx.mvFieldNeighbours[0 * 2 + refListId].mv;//第一个候选的MV
          const Mv& MvJ = mrgCtx.mvFieldNeighbours[1 * 2 + refListId].mv;//第二个候选的MV

          // average two MVs
          Mv avgMv = MvI;
          avgMv += MvJ;
          roundAffineMv(avgMv.hor, avgMv.ver, 1);

          mrgCtx.mvFieldNeighbours[cnt * 2 + refListId].setMvField( avgMv, refIdxI );
        }
        // only one MV is valid, take the only one MV
        //若只有其中一个MV有效，则仅仅将该有效的MV作为平均的MV
        else if( refIdxI != NOT_VALID )
        {
          Mv singleMv = mrgCtx.mvFieldNeighbours[0 * 2 + refListId].mv;
          mrgCtx.mvFieldNeighbours[cnt * 2 + refListId].setMvField( singleMv, refIdxI );
        }
        else if( refIdxJ != NOT_VALID )
        {
          Mv singleMv = mrgCtx.mvFieldNeighbours[1 * 2 + refListId].mv;
          mrgCtx.mvFieldNeighbours[cnt * 2 + refListId].setMvField( singleMv, refIdxJ );
        }
      }

      mrgCtx.interDirNeighbours[cnt] = interDir;
      //如果预测方向有效，则将该成对候选MV添加到Merge列表中去
      if( interDir > 0 )
      {
        cnt++;
      }
    }

    // early termination
    if( cnt == maxNumMergeCand )
    {
      return;
    }
  }
#endif
