本文档提供了WZ-S甲醛传感器的详细使用说明，包括插针式和排线式的操作指南，以及如何通过UART2接口发送命令读取数据的具体代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

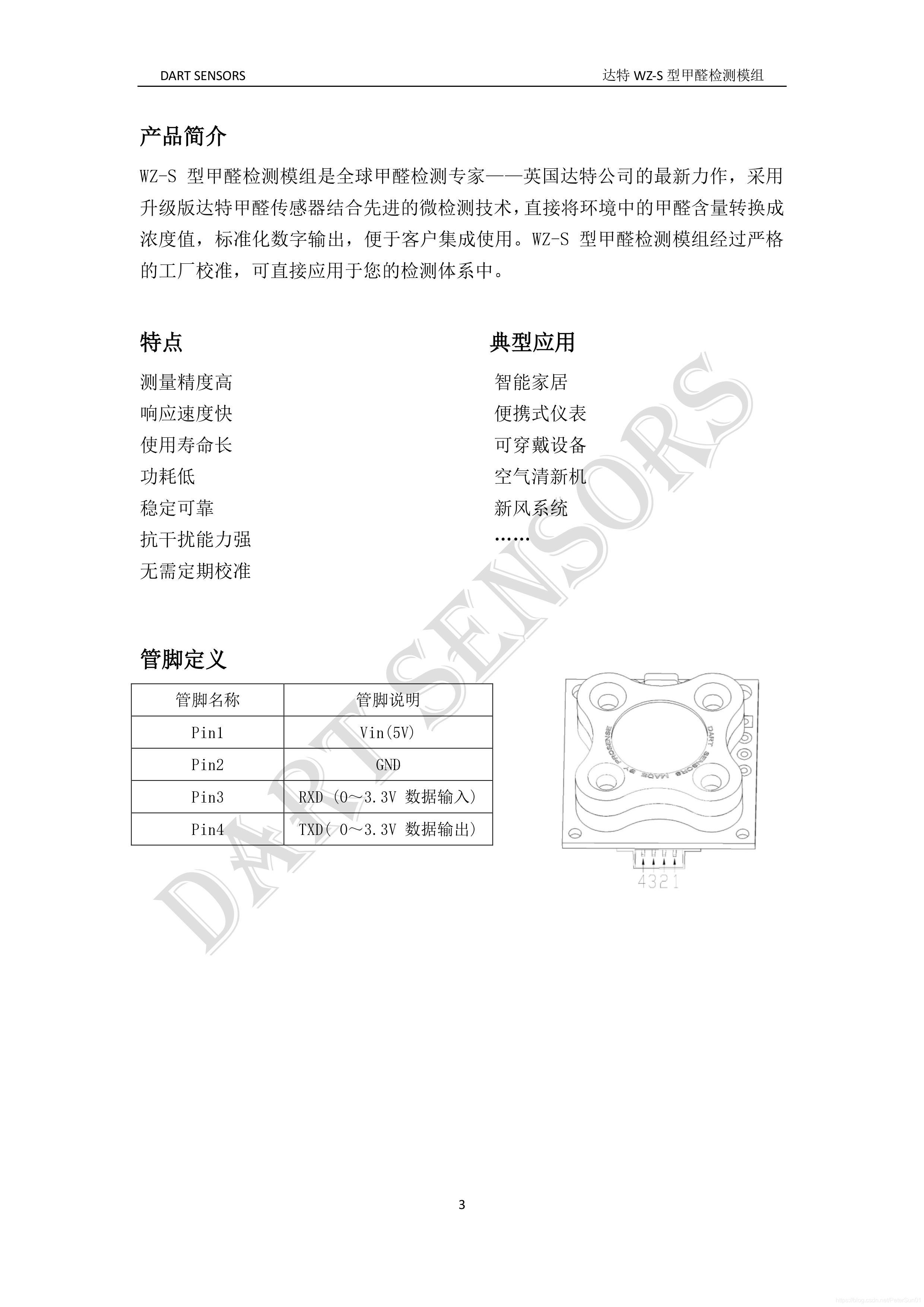

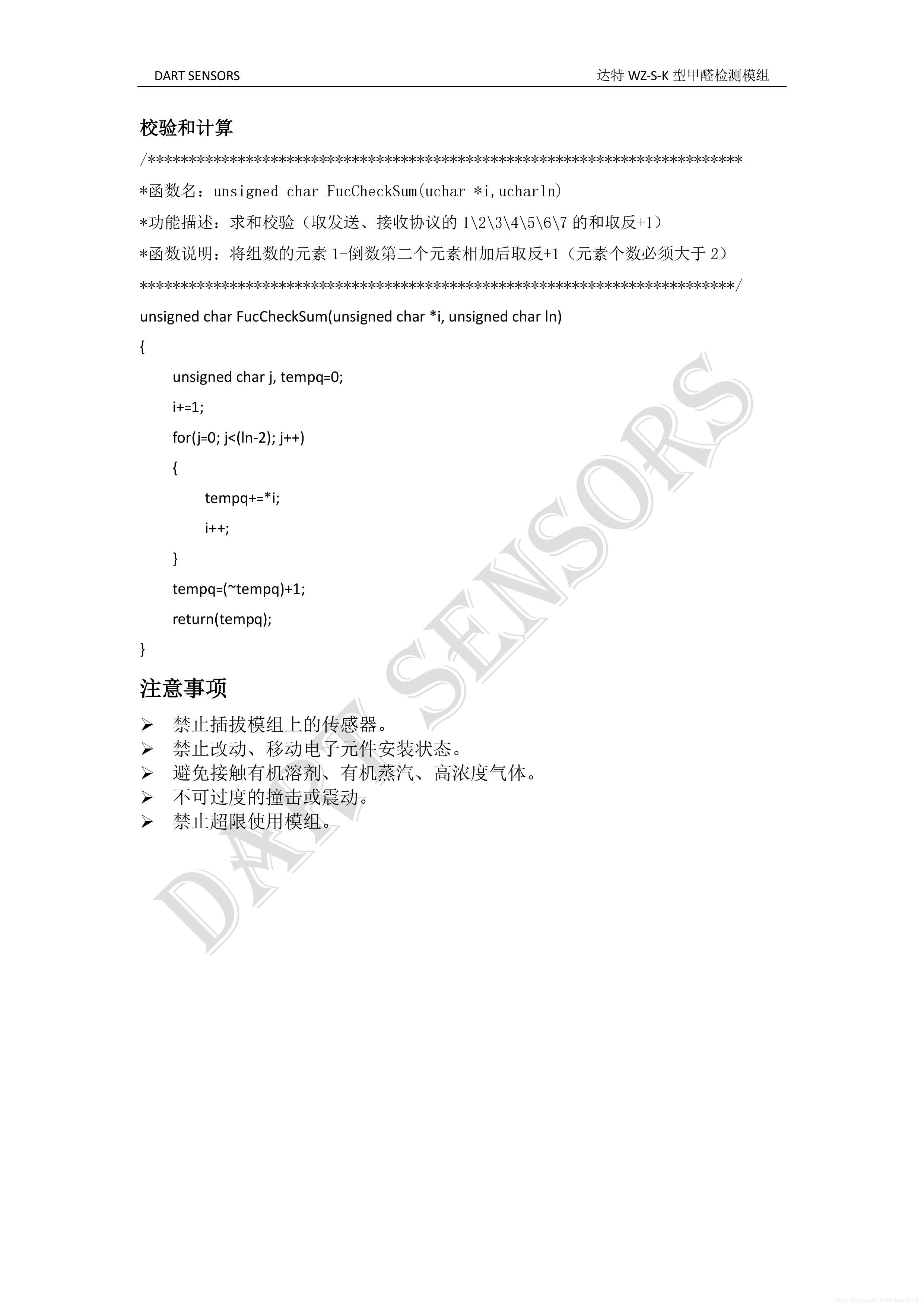

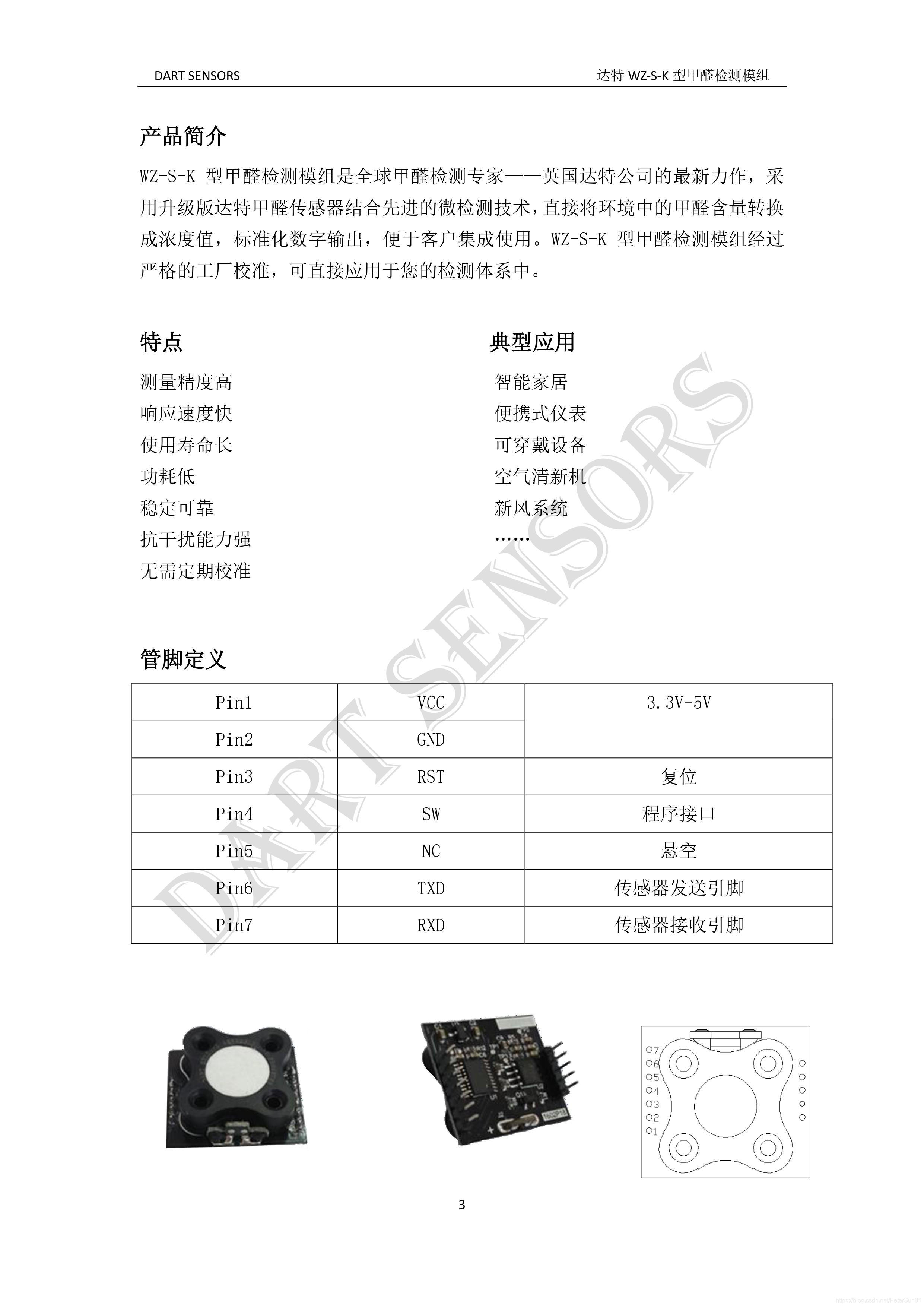

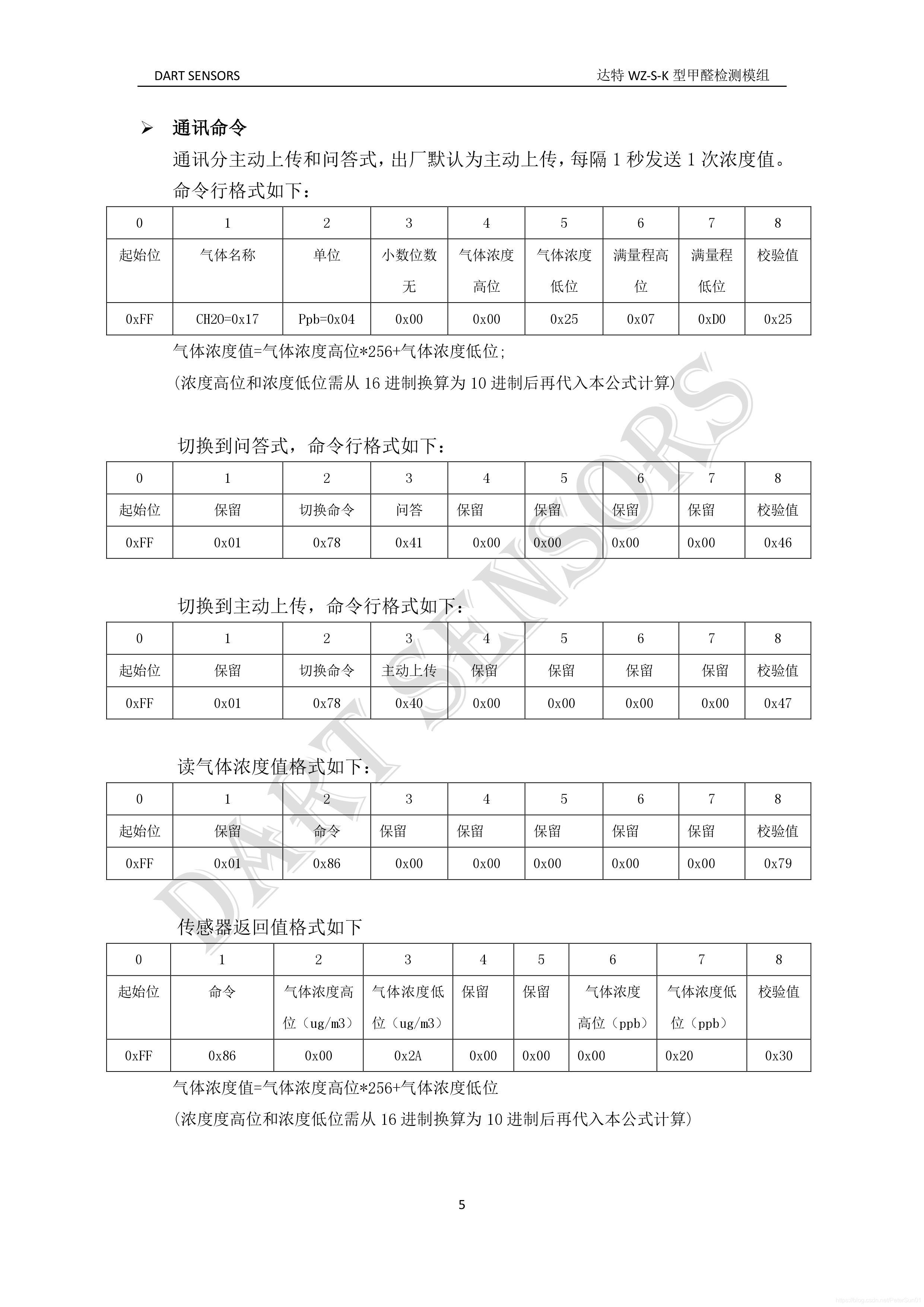

WZ-S甲醛传感器使用说明，分为插针式和排线式2种，具体说明如下：
联系QQ:117013107

在这里插入图片描述
应用代码：



u8 wzs_cmd[9]={0xFF,0x01,0x86,0x00,0x00,0x00,0x00,0x00,0x79};
UART2_sendNByte(wzs_cmd,9);


#pragma vector= UART2_R_OR_vector//0x19
__interrupt void UART2_R_OR_IRQHandler(void)
{
    u8 temp;
    u16 a;
    temp=UART2_DR;
        if(temp==0xff)
            {
                UART2_RX_NUM = 0;
                start = 1;
            }
            if(start==1)
            {
                UART2_RX_BUF[UART2_RX_NUM] = temp ;
                UART2_RX_NUM++;
            }

            if((UART2_RX_NUM >= 9 )&& (UART2_RX_BUF[0]==0xff)&& (UART2_RX_BUF[1]==0x86))
            {

                a=(UART2_RX_BUF[2]*256+UART2_RX_BUF[3]);
                    if(a>=5000)a=5000;
                    hcho_rev=a;
                start  = 0;
                UART2_RX_NUM=0;
                UART2_RX_BUF[0] = 0;
                UART2_RX_BUF[1] = 0;

            }
            if(UART2_RX_NUM >=9)
            {
                start  = 0;
                UART2_RX_NUM=0;
                UART2_RX_BUF[0] = 0;
            }
    return;
}
